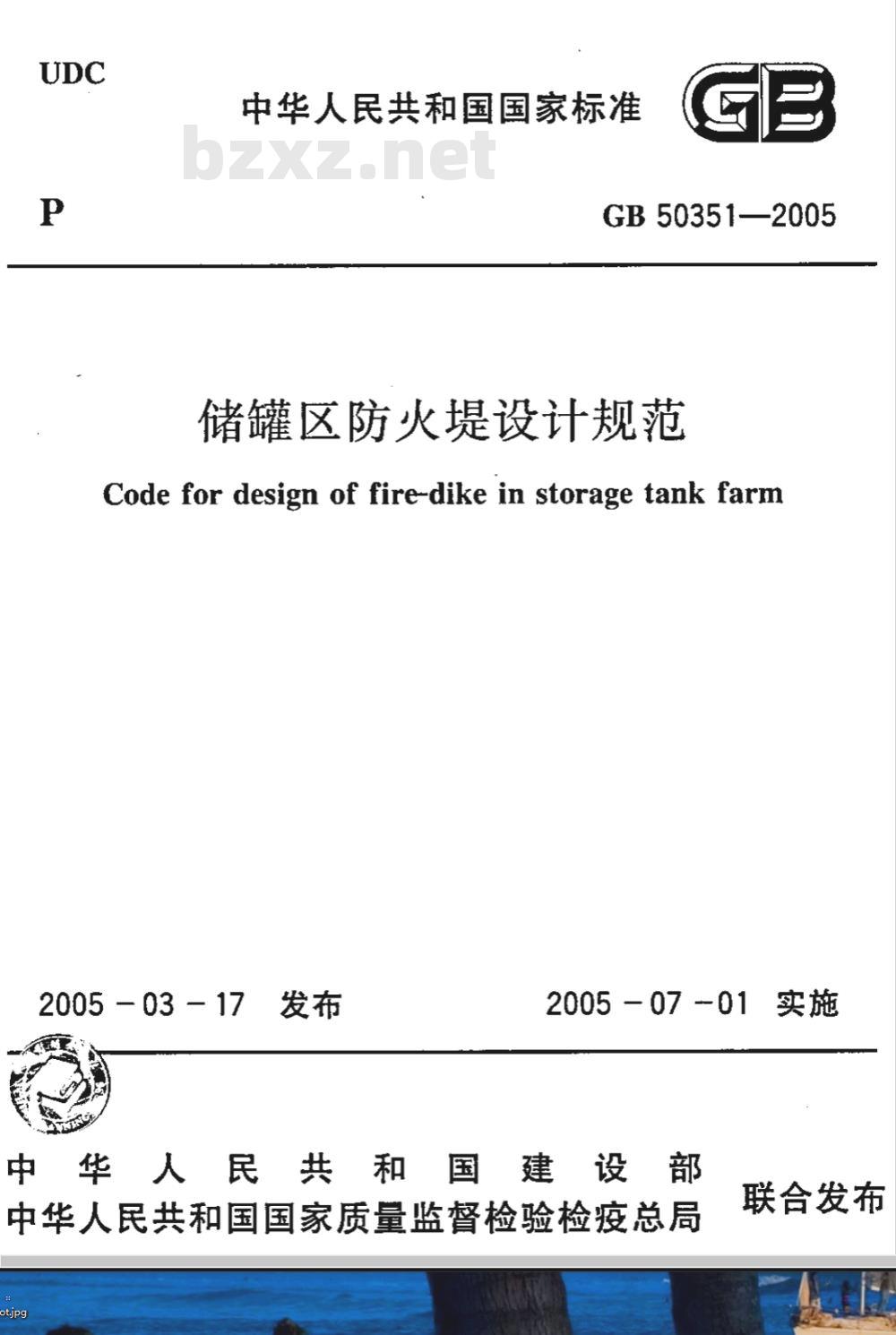

【国家标准(GB)】 储罐区防火堤设计规范

中华人民共和国国家标准
GB50351—2005
储罐区防火堤设计规范
Code for design of fire-dike in storage tank farm2005 -0317
2005-07-01
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布

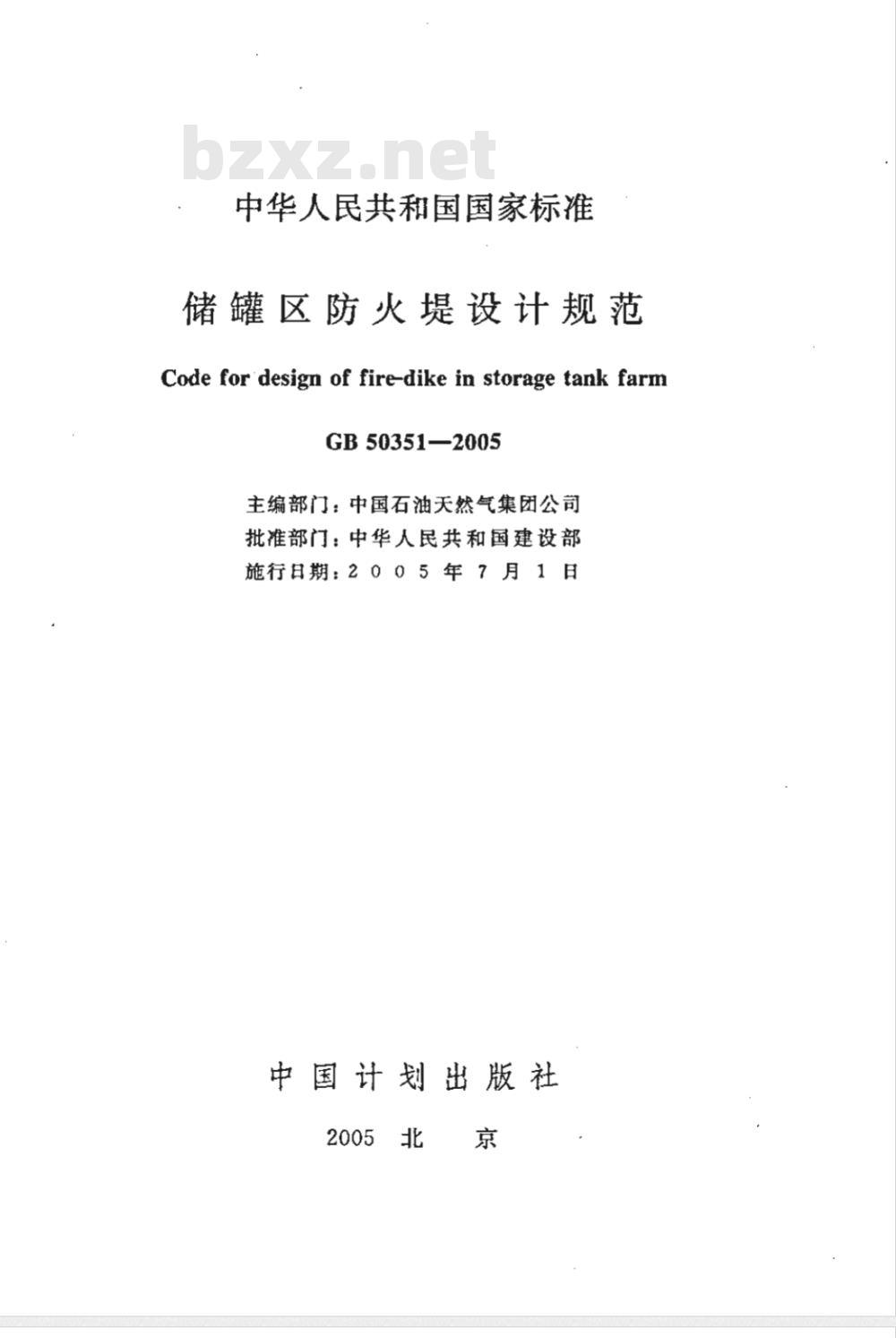

中华人民共和国国家标准
储罐区防火堤设计规范
Code for design of fire-dike in storage tank farmGB50351—2005
主编部门：中国石油天然气集团公司批准部门：中华人民共和国建设部施行日期：2005年7月1日
中国计划出版社
2005北
中华人民共和国国家标准
储罐区防火堤设计规范
GB50351—2005
中国石油天然气集团公司主编

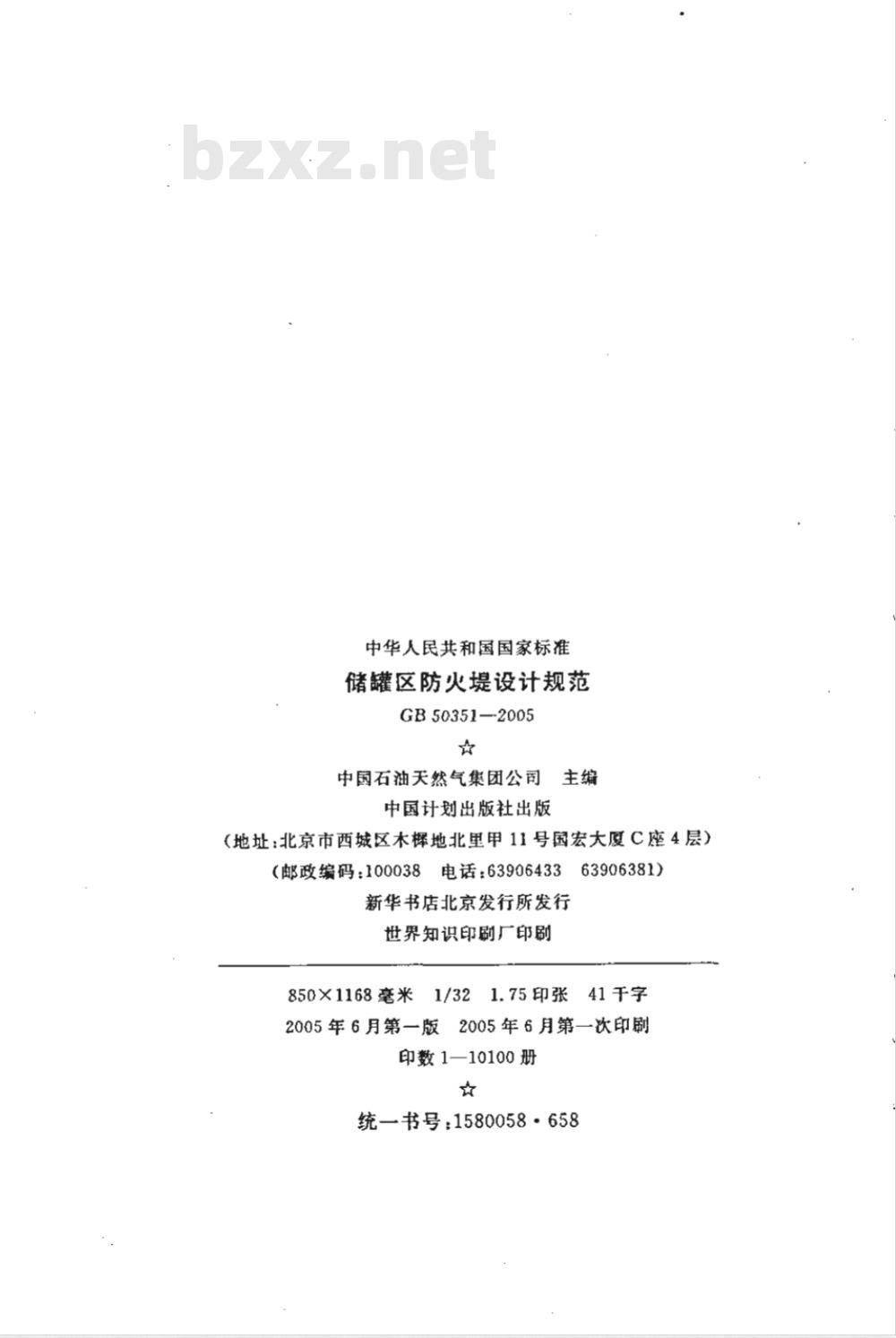

中国计划出版社出版
（地址：北京市西城区木榉地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
世界知识印剧厂印剧
850×1168毫米1/321.75印张
41于字
2005年6月第一版2005年6月第一次印刷印数1—10100册
统一书号：1580058·658

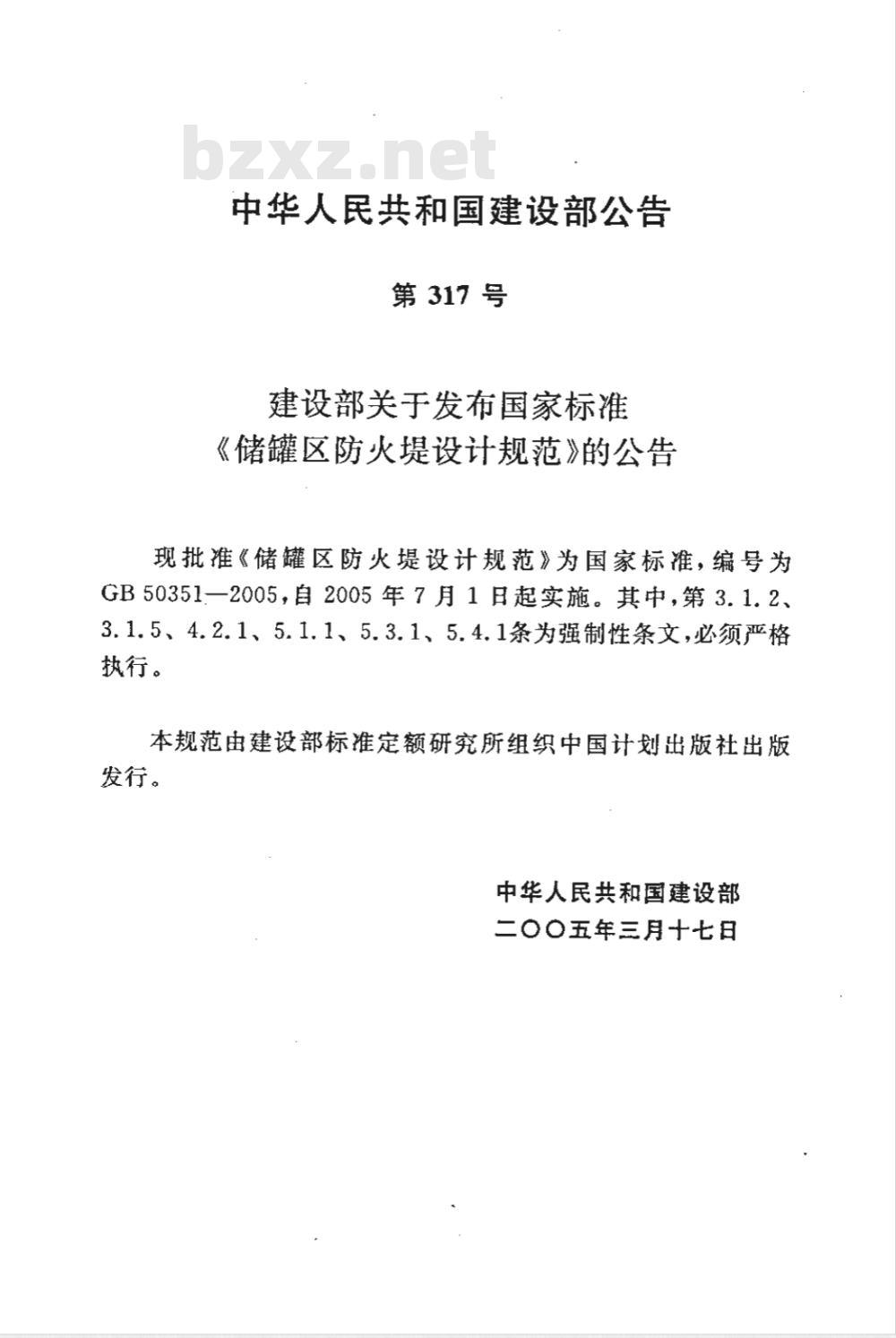

中华人民共和国建设部公告
第317号
建设部关于发布国家标准
《储罐区防火堤设计规范》的公告现批准《储罐区防火堤设计规范》为国家标准，编号为GB50351一2005，自2005年7月1日起实施。其中，第3.1.2、3.1.5、4.2.1、5.1.1、5.3.1、5.4.1条为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
二〇〇五年三月十七日

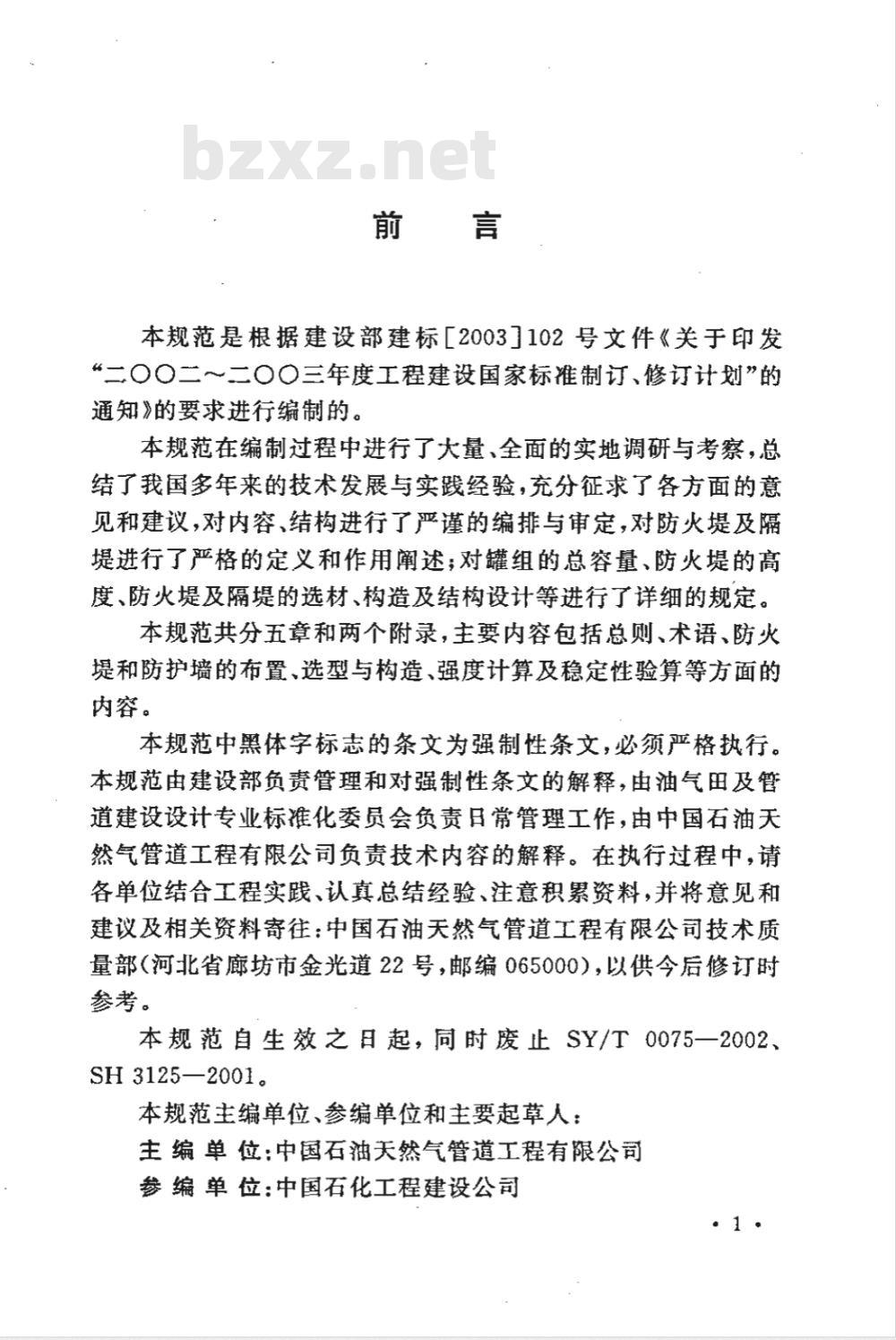

本规范是根据建设部建标［2003］102号文件《关于印发“二○○二～二○○三年度工程建设国家标准制订、修订计划”的通知》的要求进行编制的。
本规范在编制过程中进行了大量、全面的实地调研与考察，总结了我国多年来的技术发展与实践经验，充分征求了各方面的意见和建议，对内容、结构进行了严谨的编排与审定，对防火堤及隔堤进行了严格的定义和作用阐述；对罐组的总容量、防火堤的高度、防火堤及隔堤的选材、构造及结构设计等进行了详细的规定。本规范共分五章和两个附录，主要内容包括总则、术语、防火堤和防护墙的布置、选型与构造、强度计算及稳定性验算等方面的内容。
本规范中黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，由油气田及管道建设设计专业标准化委员会负责日常管理工作，由中国石油天然气管道工程有限公司负责技术内容的解释。在执行过程中，请各单位结合工程实践、认真总结经验、注意积累资料，并将意见和建议及相关资料寄往：中国石油天然气管道工程有限公司技术质量部（河北省廊坊市金光道22号，邮编065000），以供今后修订时参考。
本规范自生效之日起，同时废止SY/T0075一2002、SH3125—2001。
本规范主编单位、参编单位和主要起草人：主编单位：中国石油天然气管道工程有限公司参编单位：中国石化工程建设公司2
中国石化集团公司总图设计技术中心站解放军总后勒部建筑设计研究院主要起草人：陈辉璧　冯宝坤　岳　忠　刘杨龙盱宏跃
王　宇　闫高峰　董　旭　许启元　郭宝申陈枫　许文忠　陆勇李文莉
3防火堤、防护墙的布置
一般规定
油罐组防火堤的布置
液化石油气、天然气凝液及其他储罐组防火堤、防护墙的布置
4防火堤的选型与构造
5防火堤的强度计算及稳定性验算5.1
荷载效应和地震作用效应的组合·荷载、地震作用及内力计算
强度计算
稳定性验算
附录A
附录B
土压力系数表
防火堤基底的摩擦系数
本规范用词说明
附：条文说明
（4）
(13）
(14）
(24）
1.0.1为合理设计防火堤、防护墙，保障储罐区安全，制定本规范。
1.0.2本规范适用于地上储罐区的新建和改、扩建工程中的防火提、防护墙的设计。不适用于非液态储罐区的设计。1.0.3储罐区防火堤、防护墙的设计除应执行本规范外，尚应符合国家现行有关标推的规定。
2术语
2.0.1储罐组tank groupWww.bzxZ.net
由防火堤或防护墙围成的一个或几个储罐组成的储罐单元。2.0.2储罐区tank farm
由一个或若干个储罐组组成的储罐区域。2.0.3防火堤firedike
用于常压液体储罐组，在油罐和其他液态危险品储罐发生泄漏事故时，防止液体外流和火灾蔓延的构筑物。用于常压条件下，通过低温使气态变成液态物质的储罐组，在发生泄漏事故时，防止冷冻液体骤变成气体前外流的防火堤亦称围堰（cofferdam）。
2.0.4隔堤dividing dike
用于减少防火堤内储罐发生少量泄漏（如冒顶）事故时的污染范围，而将一个储罐组分隔成若干个分区的构筑物。用于减少防火堤内储罐发生少量泄漏事故时，低温液体骤变成气体前的影响范围，而将一个储罐组分隔成若干个分区的隔堤亦称隔堰（dividing cofferdam）。2.0.5防护墙safety wall
用于常温条件下，通过加压使气态变成液态物质的储罐组，在发生泄漏事故时，防止下沉气体外溢的构筑物。2.0.6隔墙dividing wal
用于减少防护墙内储罐发生少量泄漏事故时，液体骤变成气体前的影响范围，而将一个储罐组内的储罐分隔成若干个储罐单元的构筑物。
2.0.7防火堤高度dike height
由防火堤外侧消防道路路面（或地面)至防火堤顶面的垂直距2.0.8防火堤有效容积virtual capacity of dike一个储罐组的防火堤内可以有效利用的容积。2. 0. 9设计液面高度design height of liquid level计算防火堤有效容积时堤内液面的设计平均高度。2.0.10防火堤内堤脚线inboard toe line of dike防火堤内侧或其边坡与防火堤内设计地面的交线。2.0.11防火堤外堤脚线outboard toe line of.dike防火堤外侧或其边坡与防火堤外侧设计地面的交线。3
3防火堤、防护墙的布置
3.1一般规定
3.1.1防火堤、防护墙的选用应根据储存液态介质的性质确定。3.1.2防火堤、防护墙必须采用不燃烧材料建造，且必须密实、闭合。
3.1.3进出储罐组的各类管线、电缆宜从防火堤、防护墙颠部跨越或从地面以下穿过。当必须穿过防火堤、防护墙时，应设置套管并应采取有效的密封措施；也可采用固定短管且两端采用软管密封连接的形式。
3.1.4沿无培土的防火堤内侧修建排水沟时，沟壁的外侧与防火堤内堤脚线的距离不应小于0.5m；沿土堤或内培土的防火堤内侧修建排水沟时，沟壁的外侧与土堤内侧或培土堤脚线的距离不应小于0.8m，且沟内应有防渗漏的措施。沿防护墙修建排水沟时，沟壁的外侧与防护墙内堤脚线的距离不应小于0.5m。3.1.5每一储罐组的防火堤、防护墙应设置不少于2处越堤人行踏步或坡道，并设置在不同方位上。防火堤内侧高度大于等于1.5m时，应在两个人行踏步或坡道之间增设踏步或逃逸肥梯。隔堤、隔墙亦应设置人行踏步或坡道。3.2油罐组防火堤的布置
3.2.1立式油罐的罐壁至防火堤内堤脚线的距离，不应小于该罐罐壁高度的一半；卧式油罐的罐壁至防火堤或防护墙内堤脚线的距离不应小于3m。
注：高架立式罐（指罐环梁顶面到场内地面距离大于1.5m的罐）罐壁至防火堤内堤脚线的距离，不应小于下述高度的一半，该高度等于罐壁高度与环梁顶面到
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
