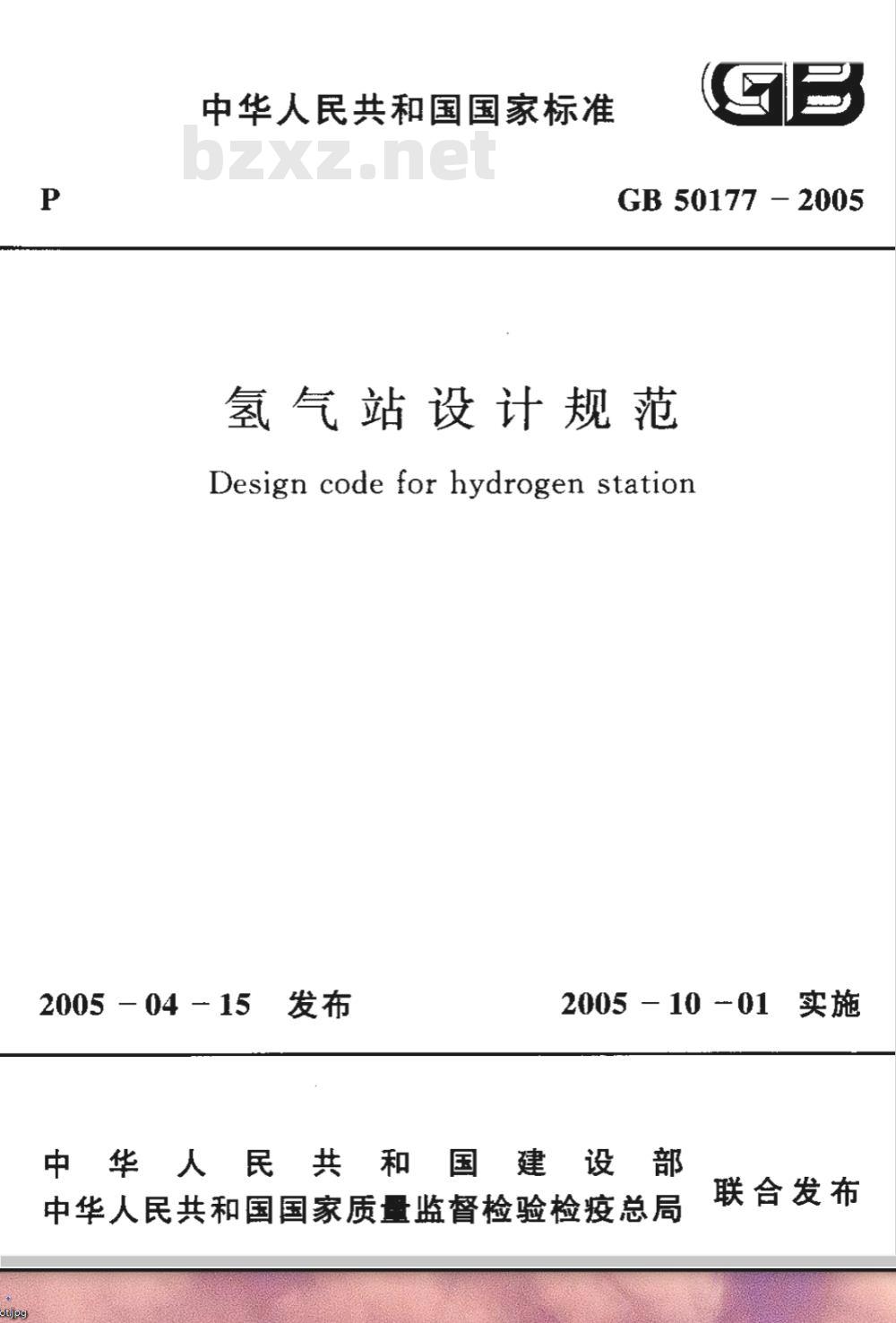

【国家标准(GB)】 氢气站设计规范

中华人民共和国国家标准
GB50177 -2005
氢气站设计规范
Design code for hydrogen station2005 - 04 - 15
2005 －10 01实施
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布

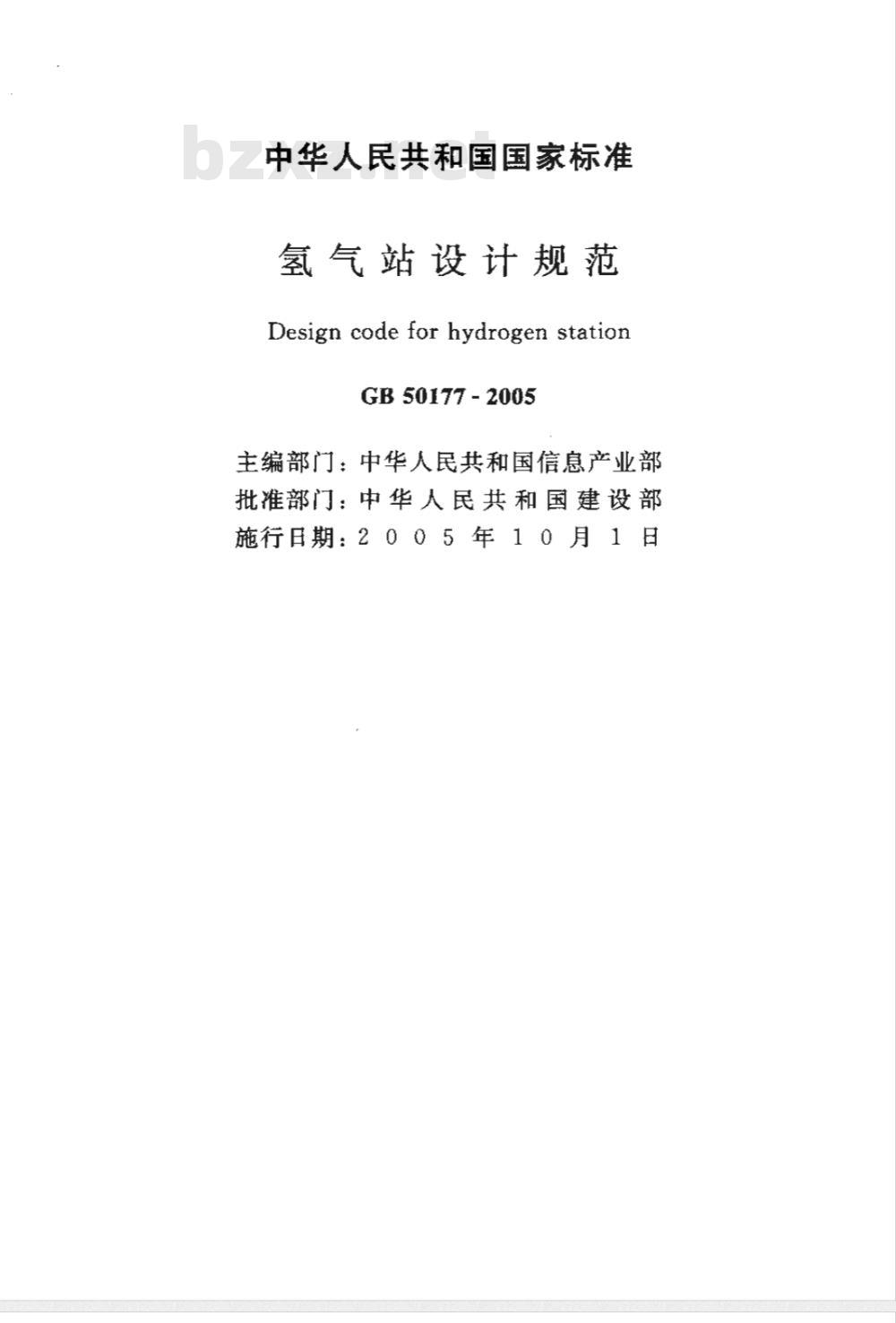

中华人民共和国国家标准
氢气站设计规范
Design code for hydrogen stationGB50177-2005
主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2005年10月1日

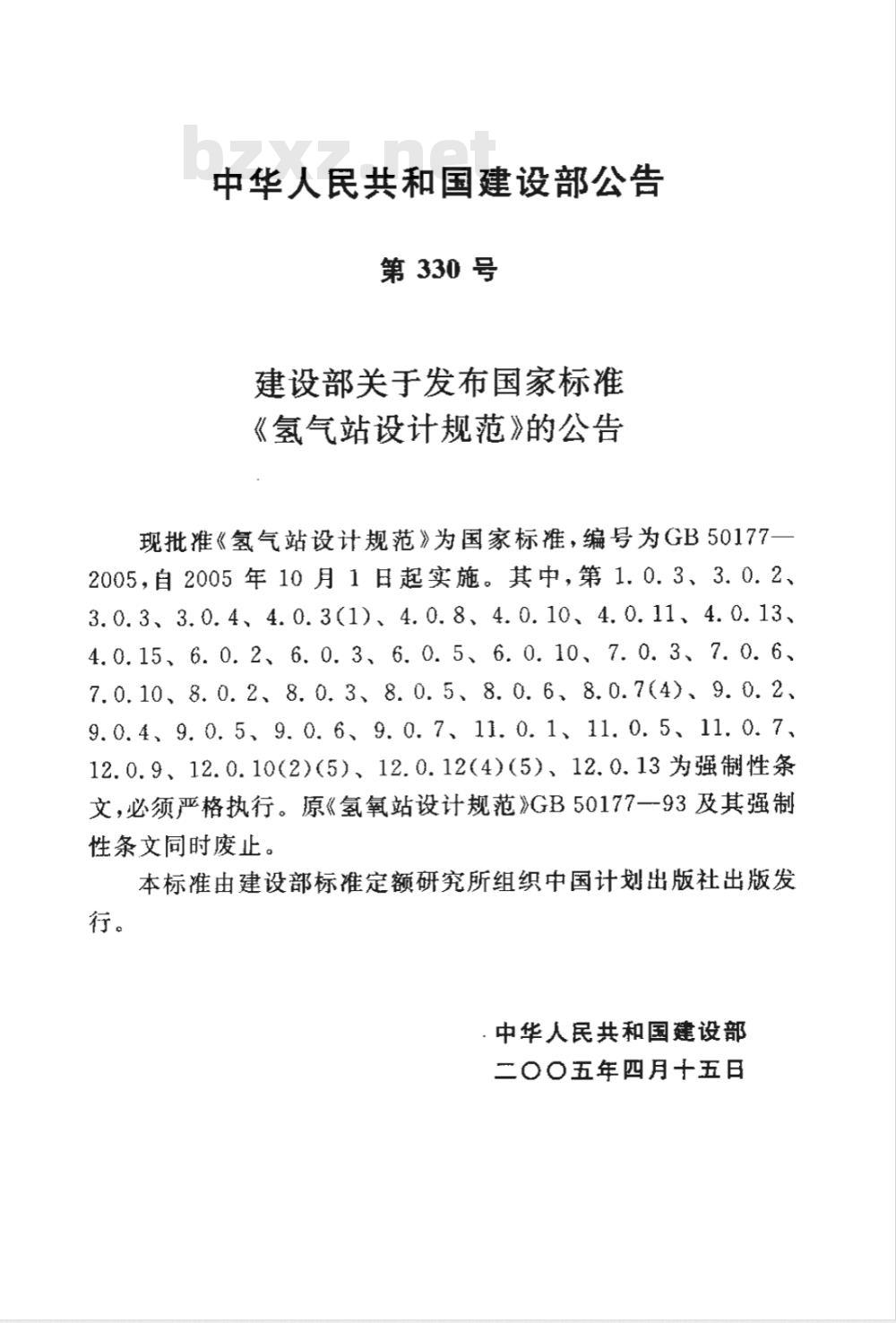

中华人民共和国建设部公告
第330号
建设部关于发布国家标准
《氢气站设计规范》的公告
现批准《氢气站设计规范》为国家标准，编号为GB50177一2005，自2005年10月1日起实施。其中，第1.0.3、3.0.2、3. 0. 3、3.0.4、4. 0. 3(1)、4. 0. 8、4. 0. 10、4. 0. 11、4. 0. 13、4. 0. 15、6. 0. 2、6. 0. 3、6. 0. 5、6. 0. 10、7. 0. 3、7. 0. 6、7. 0. 10、8. 0. 2、8. 0. 3、8. 0. 5、8. 0. 6、8. 0. 7(4)、9. 0. 2、9. 0. 4、9. 0. 5、9. 0. 6、9. 0. 7、11. 0. 1、11. 0. 5、11. 0. 7、12.0.9、12.0.10(2)(5)、12.0.12(4)(5)、12.0.13为强制性条文，必须严格执行。原《氢氧站设计规范》GB50177--93及其强制性条文同时废止。
本标准由建设部标准定额研究所组织中国计划出版社出版发行。
.中华人民共和国建设部
二〇〇五年四月十五日

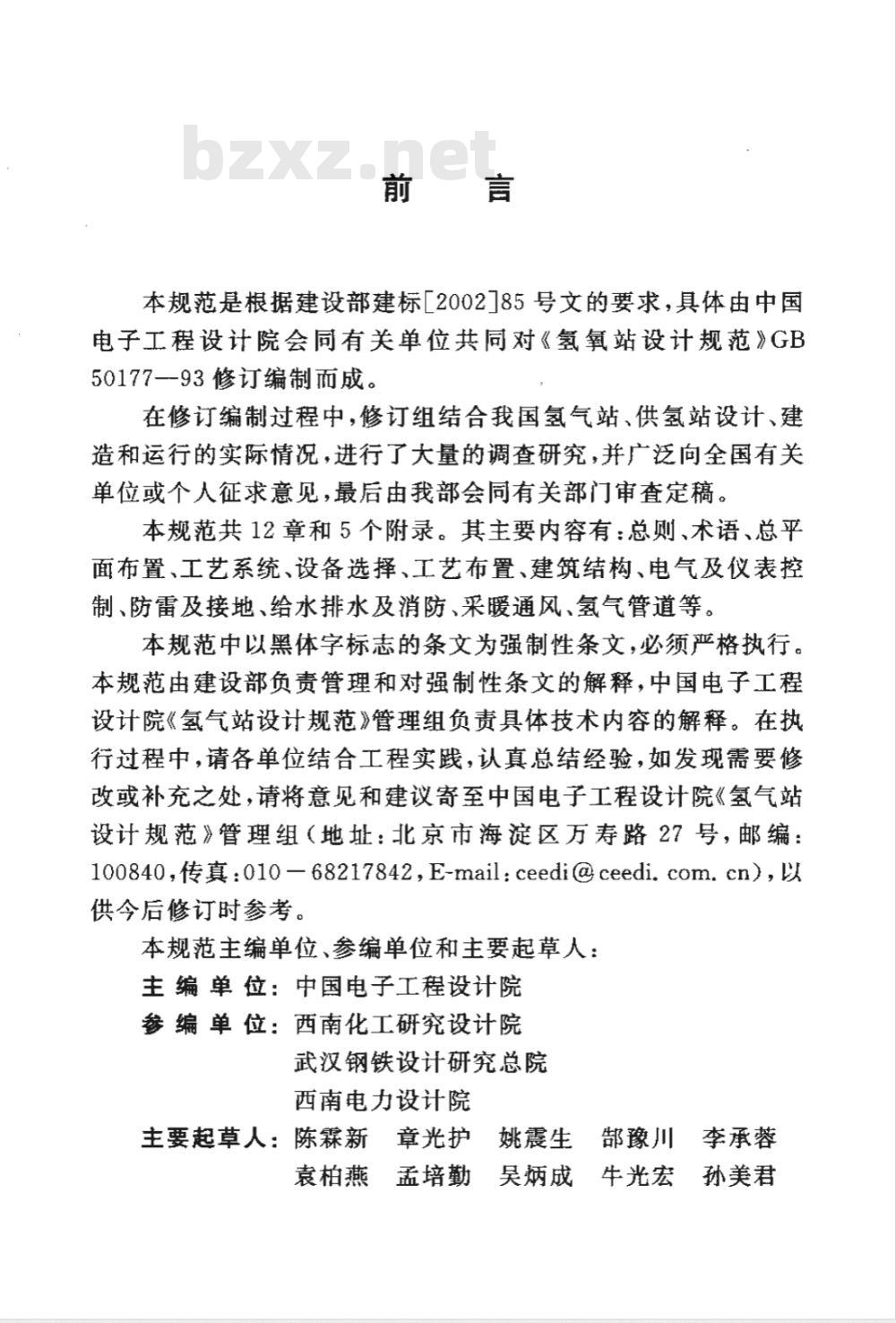

本规范是根据建设部建标2002185号文的要求，具体由中国电子工程设计院会同有关单位共同对《氢氧站设计规范》G50177--93修订编制面成。
在修订编制过程中，修订组结合我国氢气站、供氢站设计、建造和运行的实际情况，进行了大量的调查研究，并广泛向全国有关单位或个人征求意见，最后由我部会同有关部门审查定稿。本规范共12章和5个附录。其主要内容有：总则、术语、总平面布置、工艺系统、设备选择、工艺布置、建筑结构、电气及仪表控制、防雷及接地、给水排水及消防、采暖通风、氢气管道等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，中国电子工程设计院《氢气站设计规范》管理组负责具体技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄至中国电子工程设计院《氢气站设计规范》管理组（地址：北京市海淀区万寿路27号，邮编：100840,传真：010一68217842,E-mail:ceedi@ceedi.com.cn），以供今后修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：中国电子工程设计院参编单位：西南化工研究设计院武汉钢铁设计研究总院
西南电力设计院
主要起草人：陈霖新章光护姚震生豫川李承蓉袁柏燕孟培勤吴炳成牛光宏孙美君1
总平面布置
工艺系统
设备选择
工艺布置
建筑结构
电气及仪表控制
防雷及接地
给水排水及消防
采暖通风…
氢气管道
附录A
附录B
氢气站爆炸危险区域的等级范围划分厂区、氢气站及车间架空氢气管道与其他架空管线之间的最小净距
附录C厂区架空氢气管道与建筑物、构筑物之间的最小净距
附录D
附录E
厂区直接埋地氢气管道与其他埋地管线之间的最小净距
厂区直接埋地氢气管道与建筑物、构筑物之间的最小净距
本规范用词说明
附：条文说明
（2）
(22）
(24）
1总则
1.0.1为在氢气站、供氢站的设计中正确贯彻国家基本建设的方针政策，确保安全生产，节纳能源，保护环境，满足生产要求，做到技术先进，经济合理，制定本规范。1.0.2本规范适用于新建、改建、扩建的氢气站、供氢站及厂区和车间的氢气管道设计。
1.0.3氢气站、供氢站的生产火灾危险性类别，应为“甲类。氢气站、供氢站内有爆炸危险房间或区域的爆炸危险等级应划分为1区或2区，并应符合本规范附录A的规定。1.0.4氢气站、供氢站和氢气管道的设计，除执行本规范外，尚应符合国家现行有关标准的规定。2术语
2..1氢气站hydrogenstation
采用相关的工艺（如水电解，天然气转化气、甲醇转化气、焦炉煤气水煤气等为原料气的变压吸附等）制取氢气所需的工艺设施、灌充设施、压缩和储存设施、辅助设施及其建筑物、构筑物或场所的统称。
2.0.2供氢站hydrogen supply station不含氢气发生设备，以瓶装或/和管道供应氢气的建筑物、构筑物、氢气罐或场所的统称。
2.0.3氢气罐hydrogen gas receiver　用于储存氢气的定压变容积(湿式储气柜)及变压定容积的容器的统称。
2.0.4明火地点open flame site室内外有外露的火焰或赤热表面的固定地点。2.0.5散发火花地点sparking site有飞火的烟窗或室外的砂轮、电焊、气焊（割）等固定地点。2.o.6氢气灌装站filling hydrogen gas station设有灌充氢气用氢气压缩、灌充设施及其必要的辅助设施的建筑物，构筑物或场所的统称。2. 0.7水电解制氢装置the installation of hydrogen gas producedby electrolysising water
以水为原料，由水电解槽、氢(氧)气液分离器、氢（氧)气冷却器、氢（氧）气洗涤器等设备组合的统称。2.0.8 水电解制氢系统the system of hydrogen gas producedby electrolysising water
以水电解工艺制取氢气，由水电解制氢装置及氢气加压、储存、纯化、灌充等操作单元组成的工艺系统的统称。2.0.9变压吸附提纯氢装置the installation of hydrogen puri-fication by pressure swing adsorption以各类含氢气体为原料，经多个吸附塔，采用变压吸附法，从原料气中提取氢气的工艺设备组合的统称。2.0.10变压吸附提纯氢系统hydrogen purification system bypressureswing adsorption
以变压吸附法从各类含氢气体中提纯制取氢气，由变压吸附装置及氢气加压、储存、纯化、灌充等操作单元组成的工艺系统的统称。
2.0.11甲醇蒸气转化制氢装置the installationofhydrogergas produced by the methanol transforming以甲醇和水为原料，采用催化转化工艺，在一定温度下将甲醇裂解转化制取氢气的生产设备组合的统称。2.0.12低压氢气压缩机the low pressure compressor for thehydrogen gas
输出压力小于1.6MPa的氢气压缩机。2. o.13中压氢气压缩机the middle pressure compressor forthe hydrogen gas
输出压力大于或等于1.6MPa，小于10.0MPa的氢气压缩机。
2. (.14高压氢气压缩机the high pressure compressor for thehydrogen gas
输出压力大于或等于10.0MPa的氢气压缩机。2.0.15钢瓶集装格the bundle of hydrogen gas cylinders由专用框架固定，采用集气管将多只气体钢瓶接口并连组合的气体钢瓶组单元。免费标准bzxz.net
2.0.16氢气汇流排间the hydrogen gas manifolds room.3.
设有采用氢气钢瓶供应氢气用的汇流排组等设施的房间。2.0.17氢气灌装间the hydrogen gas filling room设有供灌充氢气钢瓶用的氢气灌充台或钢瓶集装格等设施的房间。
2.0.18实瓶solid cylinder
存有气体灌充压力气体的气瓶，一般水容积为40L、设计压力为12.0～20.0MPa的气体钢瓶。
2. 0.19 空瓶 empty cylinder
无内压或留有残余压力的气体钢瓶。2.0.20湿氢wet hydrogen
在所处温度、压力下，水含量达饱和或过饱和状态的氢气。2.0.21倒气用氢气压缩机the hydrogen gas compressor forturning system over
在制氢或供氢系统中，氢气增压、储存或灌充用的氢气压缩机。
确定：
3　总平面布置
氢气站、供氢站、氢气罐的布置，应按下列要求经综合比较1宜布置在工厂常年最小频率风向的下风侧，并应远离有明火或散发火花的地点；
2宜布置为独立建筑物、构筑物；3不得布置在人员密集地段和主要交通要道邻近处；4氢气站、供氢站、氢气罐区，宜设置不燃烧体的实体围墙，其高度不应小于2.5m;
5宜留有扩建的余地。
3.0.2氢气站、供氢站、氢气罐与建筑物、构筑物的防火间距，不应小于表3.0.2的规定。
表3.0.2氢气站、供氢站、氢气罐与建筑物、构筑物的防火间距（m）建筑物、构筑物
其他建筑
物耐火
一、兰级
民用建筑
重要公共建筑
35~500kV且每台变
压器为 10000kV·A
以上室外变配电站以
及总油量超过5t的
总降压站
氢气站或
供氢站
≤1000
氢气罐总容积（㎡）
1001～10000
10001~50000
>50000
建筑物、构筑物
明火或散发火花的地点
架空电力线
氢气站或
供氢站
≥1.5倍
电杆高度
续表3.0.2
氢气罐总容积(m2）
1001~10000
≥1.5倍
10001 50000
电杆高度
>50000
注：1
防火间距应按相邻建筑物、构筑物的外墙、凸出部分外缘、储罐外壁的最近距离计算。
固定容积的气，总容积按其水容量（m）和工作压力（绝对压力）的乘积计算。
总容积不超过20m的氢气罐与所属厂房的防火间距不限。3
与高层厂房之间的防火间距，应按本表相应增加3m。5氢气与氢气之间的防火间距，不应小于相邻较大罐直径。3. 0.3
氢气站、供氢站、氢气罐与铁路、道路的防火间距，不应小于表3.0.3的规定。
氢气站、供氢站、氢气罐与铁路、道路的防火间距（m）铁路、道路
厂外铁路线（中心线）
厂内铁路线（中心线）
非电力牵引机车
电力牵引机车
非电力牵引机车
电力牵引机车
厂外道路（相邻侧路边）
厂内道路
（相邻侧路边）
主要道路
次要道路
氢气站、供氢站
氢气罐
注：防火间距应从氢气站、供站建筑物、构筑物的外墙、凸出部分外缘及氢气罐外壁计算。
氢气罐或罐区之间的防火间距，应符合下列规定：T
湿式氢气罐之间的防火间距，不应小于相邻较大罐（罐径较大者，下同)的半径；
