【化工行业标准(HG)】 旋转涂漆器技术条件

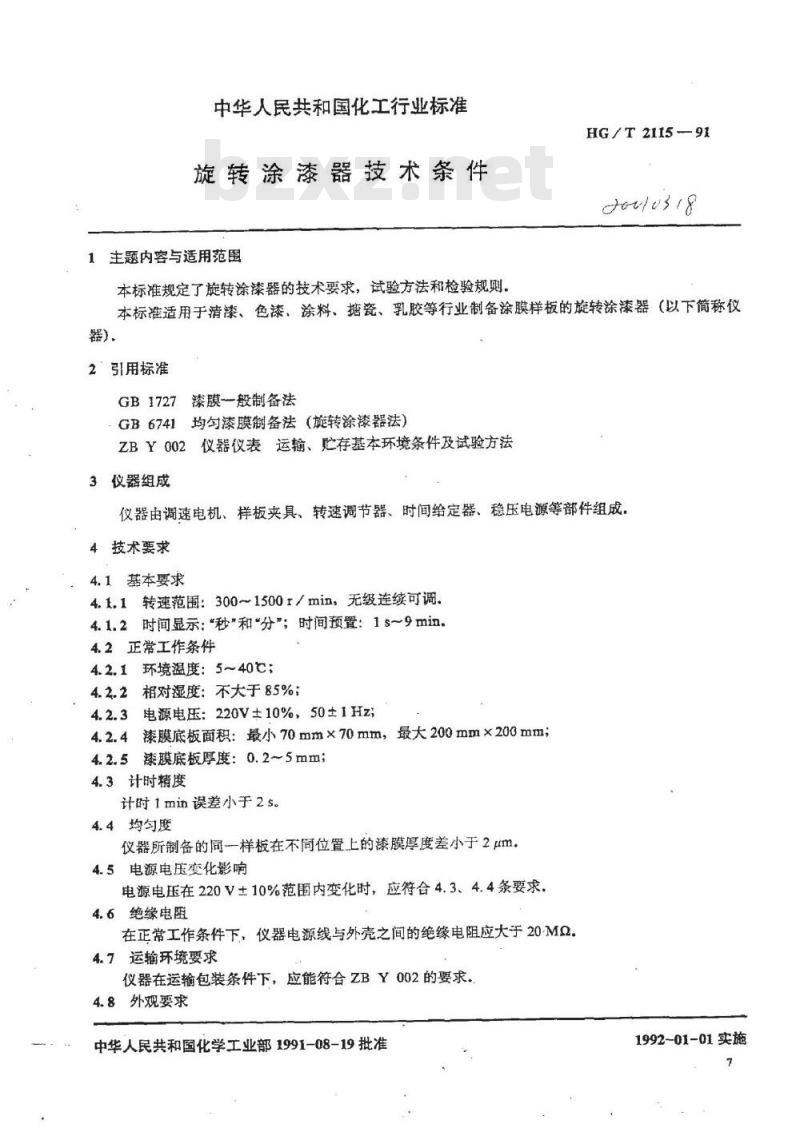

中华人民共和国化工行业标准
旋转涂漆器技术条件
主题内容与适用范围
HG/T2115-91
oules1g
本标准规定了旋转涂漆器的技术要求，试验方法和检验规则，本标准适用于清漆、色漆、涂料、糖瓷、乳胶等行业制备涂膜样板的旋转涂漆器（以下简称仪器)。
2引用标准
GB1727漆膜一般制备法
GB6741均匀漆膜制备法（旋转涂漆器法）ZBY002仪器仪表运输、贮存基本环境条件及试验方法3仪器组成
仪器由调速电机、样板夹具、转速调节器、时间给定器、稳压电源等部件组成，4技术要求
4.1基本要求
4.1.1转速范围：300~1500r/min，无级连续可调。4.1.2时间显示：秒\和*分”；时间预置：1s~9min。4.2正常工作条件
4.2.1环境温度：5~40℃；
4.2.2相对湿度：不大于85%；
4.2.3电源电压：220V±10%，50±1Hz;漆膜底板面积：最小70mm×70mm，最大200mm×200mm；4.2.4bZxz.net
4.2.5漆膜底板厚度：0.2~5mm；4.3计时精度
计时1min误差小于2s。
4.4均匀度
仪器所制备的同--样板在不同位置上的漆膜厚度差小于2um4.5电源电压变化影响
电源电压在220V±10%范围内变化时，应符合4.3、4.4条要求。4.6绝缘电阻
在正常工作条件下，仪器电源线与外壳之间的绝缘电阻应大于20-MQ，4.7运输环境要求
仪器在运输包装条件下，应能符合ZBY002的要求。4.8外观要求
中华人民共和国化学工业部1991-08-19批准1992-01-01实施
HG/T2115—91

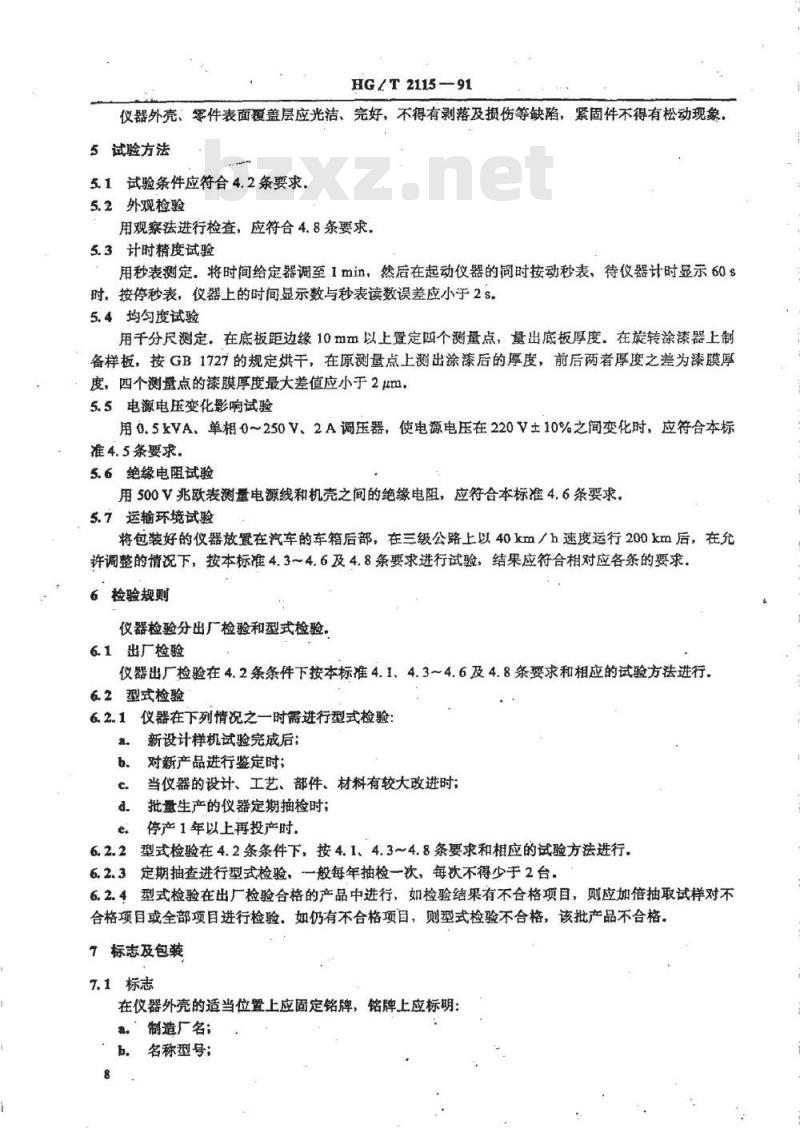

仪器外壳、零件表面覆盖层应光洁、完好、不得有剥落及损伤等缺陷，紧固件不得有松动现象，5试验方法
5.1试验条件应符合4.2条要求.
5.2外观检验
用观察法进行检查，应符合4.8条要求，5.3计时精度试验
用秒表测定。将时间给定器调至1min，然后在起动仪器的间时按动秒表，待仪器计时显示60s时，按停秒表，仪器上的时间显示数与秒表读数误差应小于2s.5.4均匀度试验
用千分尺测定，在底板距边缘10mm以上置定四个测量点，量出底板厚度，在旋转涂漆器上制备样板，按GB1727的规定烘干，在原测量点上测出涂漆后的厚度，前后两者厚度之差为漆膜厚度，四个测盘点的漆膜厚度最大差值应小于2μm5.5电源电压变化影响试验
用0.5kVA，单相0~250V、2A调压器，使电源电压在220V±10%之间变化时，应符合本标准4.5条要求，
5.6绝缘电阻试验
用500V兆欧表测量电源线和机壳之间的绝缘电阻，应符合本标准4.6条要求。5.7运输环境试验
将包装好的仪器放置在汽车的车箱后部，在三级公路上以40km／h速度运行200km后，在允许调整的情况下，按本标准4.3~～4.6及4.8条要求进行试验，结果应符合相对应各条的要求，检验规则
仪器检验分出厂检验和型式检验，6.1出厂检验
仪器出厂检验在4.2条条件下按本标准4.1、4.3~4.6及4.8条要求和相应的试验方法进行6.2型式检验
仪器在下列情况之一时需进行型式检验：6.2.1
新设计样机试验完成后；
对新产品进行鉴定时；
当仪器的设计、工艺、部件、材料有较大改进时；批量生产的仪器定期抽检时；
停产1年以上再投产时，
6.2.2型式检验在4.2条条件下，按4.1、4.3~4.8条要求和相应的试验方法进行。6.2.3定期抽查进行型式检验，一般每年抽检一次，每次不得少于2台。6.2.4型式检验在出厂检验合格的产品中进行，如检验结果有不合格项目，则应加倍抽取试样对不合格项目或全部项目进行检验：如仍有不合格项目，则型式检验不合格，该批产品不合格。7标志及包装
7.1标志
在仪器外壳的适当位置上应固定铭牌，铭牌上应标明：。制造厂名；
b。名称型号；

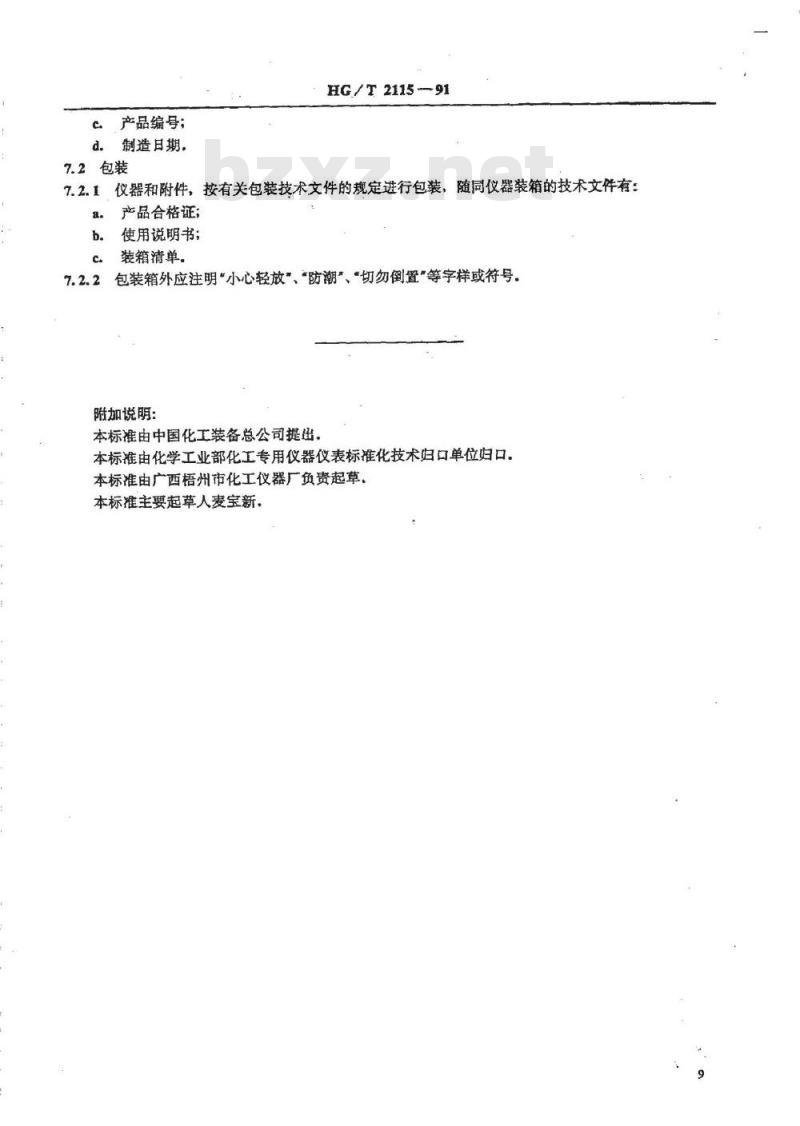

c.产品编号：
d.制造日期。
HG/T2115 -
7.2包装
7.2.1仪器和附件，按有关包装技术文件的规定进行包装，随同仪器装箱的技术文件有a.
产品合格证；
使用说明书；
装箱清单
包装箱外应注明“小心轻放”、“防潮”、“切勿倒置\等字样或符号，7.2.2
附加说明：
本标准由中国化工装备总公司提出，本标准由化学工业部化工专用仪器仪表标准化技术归口单位归口。本标准由广西梧州市化工仪器厂负贵起草，本标准主要起草人麦宝新，
