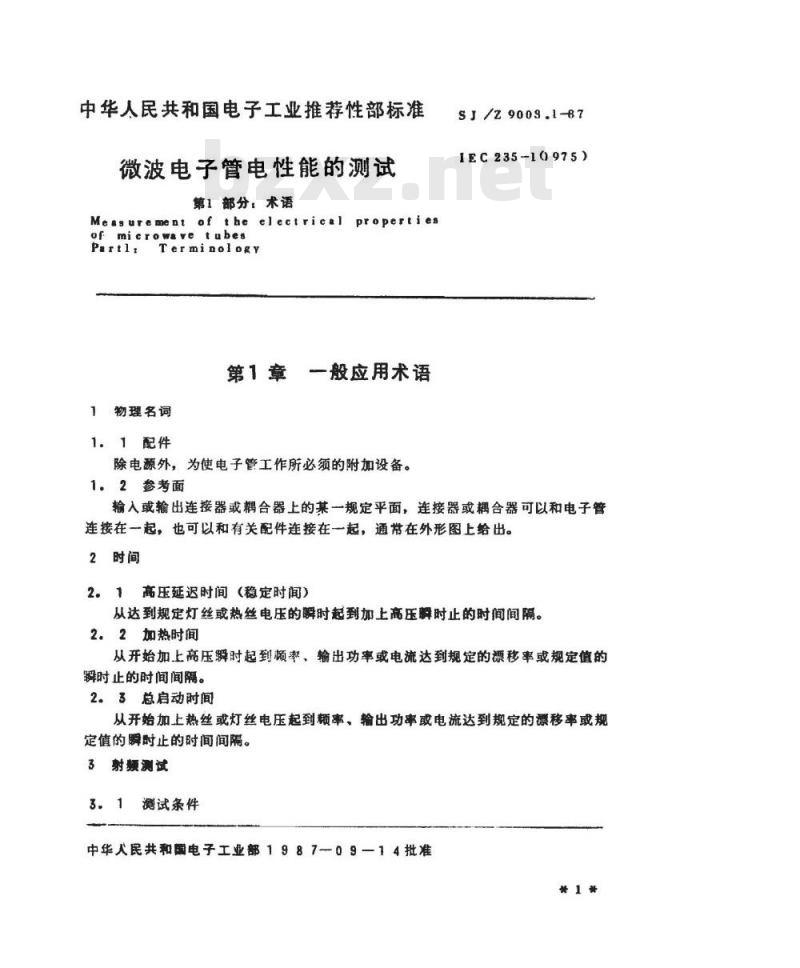

中华人民共和国电子工业推荐性部标准微波电子管电性能的测试
第1部分：术语
Measurement of the electrical propertiesofmicrowavetubes
Terminology
Partlt
第1章
一般应用术语
物理名词
1.1配件
除电源外，为便电子管工作所必须的附加设备。1.2参考面
SJ/z9009.1-87
IEC235-10975)
输入或输出连接器或耦合器上的某一规定平面，连接器或耦合器可以和电子管连接在一起，也可以和有关配件连接在一起，通带在外形图上给出。2时间
2.1高压延迟时间（稳定时间）
从达到规定灯丝或热丝电压的瞬时起到加上高压解时止的时间间隔。2.2加热时间
从开始加上高压瞬时起到频率、输出功率或电流达到规定的漂移率或规定值的瞬时止的时间间隔。
2.3总启动时间
从开始加上热丝或灯丝电压起到频率、输出功率或电流达到规定的漂移率或规定值的瞬时止的时间间隔。
3射频测试
测试条件
中华人民共和电子工业部1987-0914批准*1弄

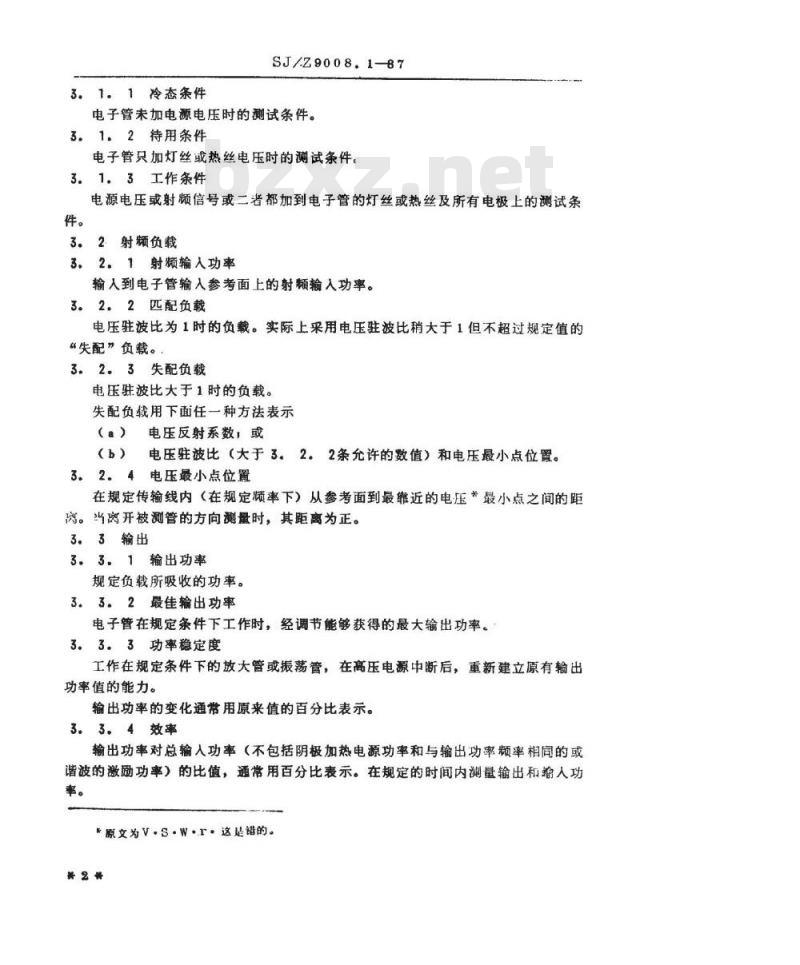

3.1。1冷态条件
SJ/Z9008.1-87
电子管未加电源电压时的测试条件。3.1.2待用条件
电子管只加灯丝或热丝电压时的测试条件3.1.3工作条件
电源电压或射频信号或二者都加到电子管的灯丝或热丝及所有电极上的测试条件。
3。2射频负载
3.2.1射频输入功率
输入到电子管输入参考面上的射频输入功率。3.2.2匹配负载
电压驻波比为1时的负载。实际上采用电压驻波比稍大于1但不超过规定值的“失配”负载。·
3.2.3失配负载
电压驻波比大于1时的负载。
失配负载用下面任一种方法表示（a）电压反射系数，或
（b）
电压驻波比（大于3。2.2条允许的数值）和电压最小点位置。3.2.4电压最小点位置
在规定传输线内（在规定频率下）从参考面到最靠近的电压*最小点之间的距离。当离开被测管的方向测量时，其距离为正。3.3输出
3.3.1输出功率
规定负载所吸收的功率。
3.3.2最佳输出功率
电子管在规定条件下工作时，经调节能够获得的最大输出功率。3.3。3功率稳定度
工作在规定条件下的放大管或振荡管，在高压电源中断后，重新建立原有输出功率值的能力。
输出功率的变化通带用原来值的百分比表示。3.3.4效率
输出功率对总输人功率（不包括阴极加热电源功率和与输出功率频率相同的或谐波的激励功率）的比值，通常用百分比表示。在规定的时间内测量输出和输人功率。
原文为V·S·W·r·这是错的。*2*

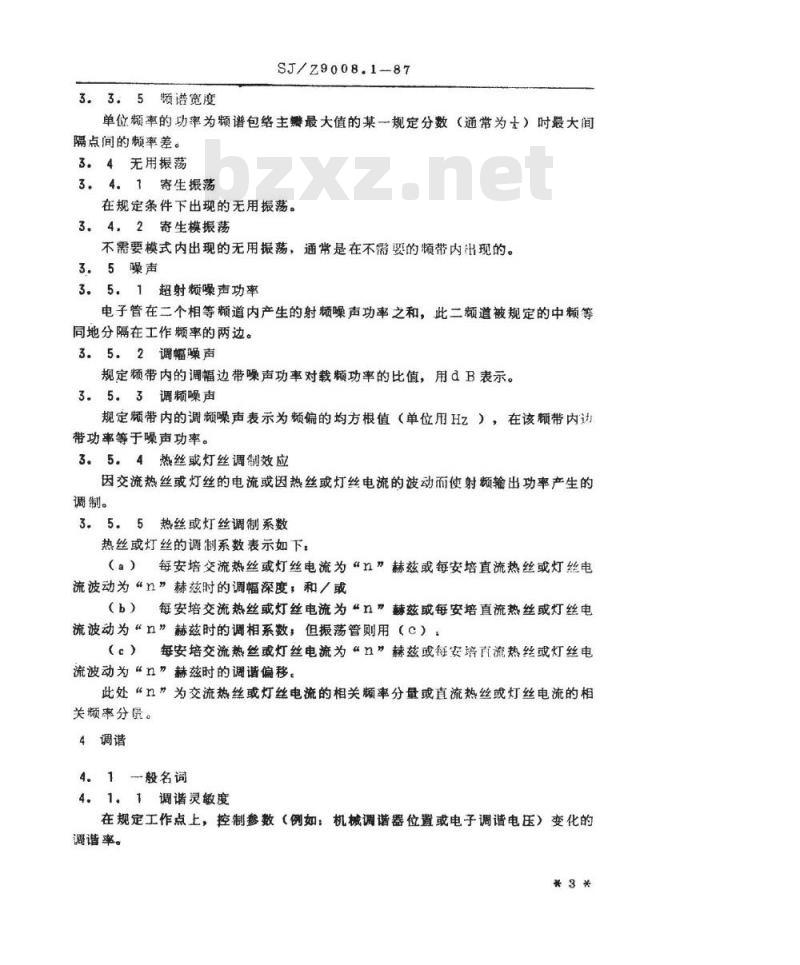

3.3：5频谱宽度
SJ/Z9008.1-87
单位频率的功率为频谱包络主瓣最大值的某一规定分数（通常为士）时最大间隔点间的频率差。
3.4无用摄荡
3、4.1寄生报荡
在规定条件下出现的无用振荡。3.42寄生模振荡
不需要模式内出现的无用振荡，通常是在不需要的频带内出现的。3.5噪声
3。5.1超射频噪声功率
电子管在二个相等频道内产生的射频噪声功率之和，此二频道被规定的中频等同地分隔在工作频率的两边。
3.5.2调幅噪声
规定频带内的调幅边带噪声功率对载频功率的比值，用dB表示。3.5.3调频噪声
规定频带内的调频噪声表示为频偏的均方根值（单位用Hz），在该频带内边带功率等于噪声功率。
3。5.4热丝或灯丝调制效应
因交流热丝或灯丝的电流或因热丝或灯丝电流的波动而使射频输出功率产生的调制。
3.5.5热丝或灯丝调制系数免费标准下载网bzxz
热丝或灯丝的调制系数表示如下，每安培交流热丝或灯丝电流为“n”赫兹或每安培直流热丝或灯丝电（a）
流波动为“n”赫兹时的调幅深度，和／或（b）
每安培交流热丝或灯丝电流为“Ⅱ”赫兹或每安培直流热丝或灯丝电流波动为“n”赫兹时的调相系数，但振荡管则用（C）：(）
每安培交流热丝或灯丝电流为“n”赫兹或每安培直流热丝或灯丝电流波动为“n”赫兹时的调谐偏移。此处“H”为交流热丝或灯丝电流的相关频率分量或直流热丝或灯丝电流的相关频率分段。
4调谐
4.1一般名词
4。1.1调谐灵敏度
在规定工作点上，控制参数（例如：机械调谐器位置或电子调谐电压）变化的调谐率。
SJ/Z9008.1--87

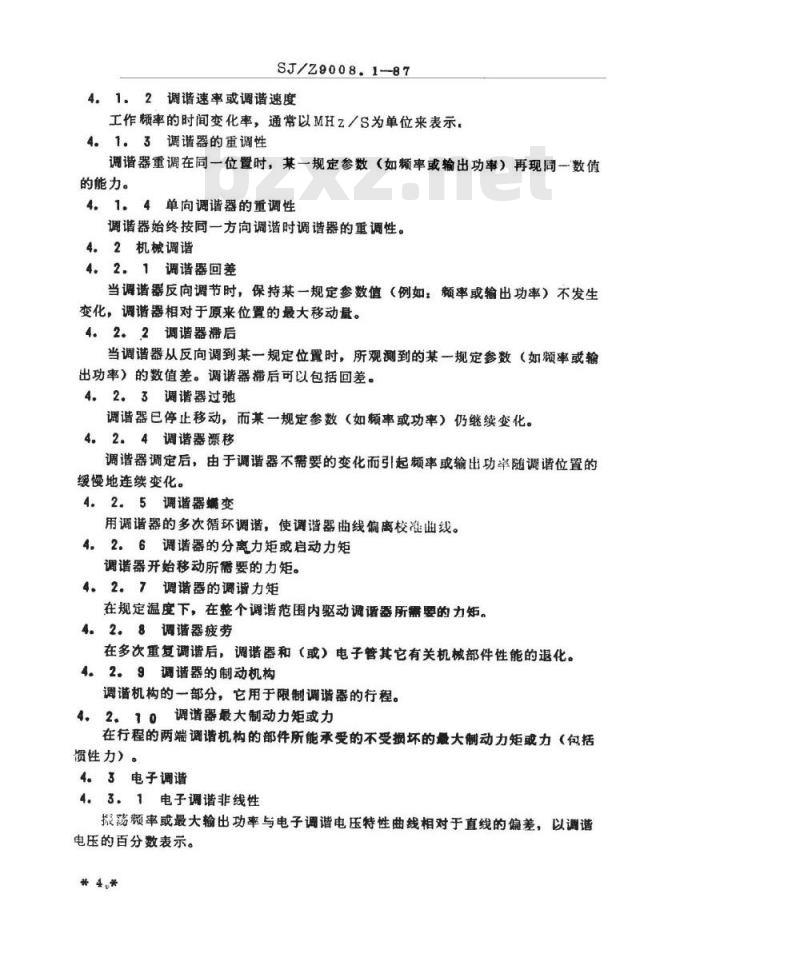

4。1。2调谐速率或调谐速度
工作频率的时间变化率，通常以MHz／S为单位来表示。4.1.3调谐器的重调性
调谐器重调在同一位置时，某一规定参数（如频率或输出功率）再现同一数值的能力。
4.1.4单向调谐器的重调性
调谐器始终按同一方向调谐时调谐器的重调性。4.2机械调谐
4.2.1调谐器回差
当调谐器反向调节时，保持某一规定参数值（例如：频率或输出功率）不发生变化，调谐器相对于原来位置的最大移动最。4。2.2调谐器滞后
当调谐器从反向调到某一规定位置时，所观测到的某一规定参数（如率或输出功率）的数值差。调谐器带后可以包括回差。4.2.3调谐器过弛
调谐器已停止移动，而某一规定参数（如频率或功率）仍继续变化。4.2.4调谐器漂移
调谐器调定后，由于调谐器不需要的变化而引起频率或输出功率随调谐位置的缓慢地连续变化。
4.2.5调谐器螺变
用调谐器的多次循环调谐，使调谐器曲线偏离校准出线。4.2.6调谐器的分离力矩或启动力矩调谐器开始移动所需要的力矩。4。2。7调谐器的调谐力矩
在规定温度下，在整个调谐范围内驱动调谐器所需要的力矩。4.2。8调谐器疲劳
在多次重复调谐后，调谐器和（或）电子管其它有关机械部件性能的退化。4。29调谐器的制动机构
调谐机构的一部分，它用于限制调谐器的行程。4.2.10调谐器最大制动力矩或力在行程的两端调谐机构的部件所能承受的不受损坏的最大制动力矩或力（包括惯性力）。
4.3电子调谐
4.3.1电子调谐非线性
振荡频率或最大输出功率与电子调谐电压特性曲线相对于直线的偏差，以调谐电压的百分数表示。

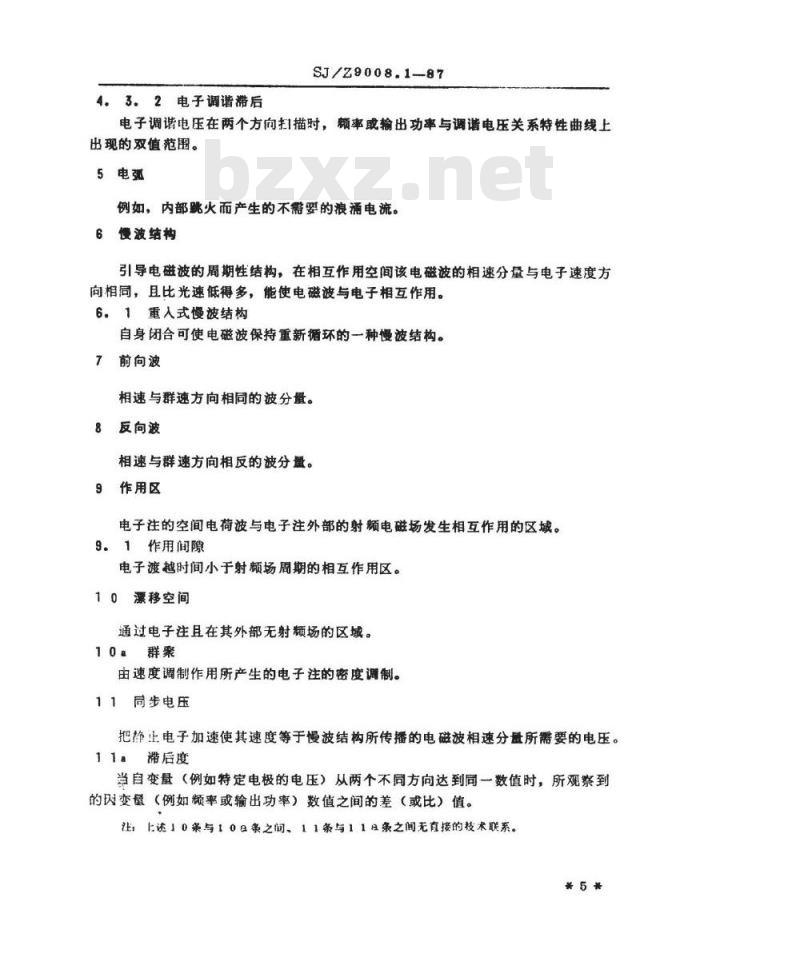

4。3.2电子调谐滞后
SJ/Z9008.1-87
电子调谐电压在两个方向扫描时，频率或输出功率与调谐电压关系特性曲线上出现的双值范围。
5电弧
例如，内部跳火而产生的不需要的浪涌电流。6慢波结构
引导电磁波的周期性结构，在相互作用空间该电磁波的相速分量与电子速度方向相同，且比光速低得多，能使电磁波与电子相互作用。6.1重人式慢波结构
自身闭合可使电磁波保持重新循环的一种慢波结构。7前向波
相速与群速方向相同的波分量。反向波
相速与群速方向相反的波分盘。9作用区
电子注的空间电荷波与电子注外部的射频电磁场发生相互作用的区城。9.1作用间隙
电子渡越时间小于射频场周期的相互作用区。10漂移空间
通过电子注且在其外部无射频场的区域。10#群聚
由速度调制作用所产生的电子注的密度制。11同步电压
把静止电子加速使其速度等于慢波结构所传播的电磁波相速分量所需要的电压。11：滞后度
当自变量（例如特定电极的电压）从两个不同方向达到同一数值时，所观察到的内变置（例如频率或输出功率）数值之间的差（或比）值。注：上述10条与10a条之间、11条与11a条之间无直接的技术联系。*5*
12基本术语
12.1脉冲
SJ/Z9008.1—87
第2章适用于脉冲工作的术语
高于或低于某一规定基准电平的短暂变化量。用上升、下降和持续时间来表示该变化的特征。
12：2电压脉冲
变化量为电压的脉冲。
12.3电流脉冲
变化量为电流的脉冲。
12.4射频脉冲
变化量为射频信号的脉冲。
13脉冲波形
13.1梯形脉冲
波形近似于梯形的脉冲。
13.2脉冲顶部
脉冲中脉冲量值近似不变的那部份。13.3脉冲波尖
紧接脉冲前沿显著高于脉冲顶部的短时间上冲。13.4脉冲后部振荡
主脉冲生成后，所产生的脉冲量值的阻尼振荡，其中包含反冲和正冲。13.5反冲
紧随在主脉冲后出现的与主脉冲方向相反的脉冲偏移量。13.6正冲
紧随在反冲之后出现的与主脉冲方向相同的脉冲偏移量。13.7脉冲频谱包络
连接按频率函数显示的射频脉冲付立叶分盘的幅度的平滑曲线。14脉冲特性
141脉冲幅度
脉冲顶部的最大值，它由脉冲顶部变化的平均值所画的平滑曲线最大高度来决*6*
SJ/Z9008.1-87
注：1。对于脉冲宽度等于成大于1uS的脉冲，通带可以把宽度小于脉冲宽度10%的波尖忽略。
2。对「畸变的脉冲应正其幅度，以便与整个脉冲宽度期间测得的适当脉冲最的平均值取得一致。
14.2脉冲起点
脉冲最值升到高于参考电平的某一规定的且明确可辨数值的瞬间。注：此值通常不大于脉冲幅度的10%。14.3脉冲终点
脉冲量值降到高于参考电平的某一规定的且明确可辨数值的瞬间。注：此价通特不大于脉冲幅度的10%，14.4脉冲上升时间
从脉冲幅度的10%上升到脉冲幅度的90%时的时间间隔。14.5脉冲上升速率
脉冲特性曲线上的脉冲前沿某规定点的切线斜率。14.6脉冲下降时间
从脉冲幅度的90%下降到脉冲幅度的10%时的时间间隔。14.7脉冲宽度
脉冲量的瞬时值等于脉冲幅度的某一规定百分数的两个瞬间的时间间隔。脉冲失真
15.1容性充电阶梯
电子管电容的充电使电流脉冲前沿上产生的阶梯。15.2脉冲波纹
脉冲量值的瞬时值相对于通过脉冲顶部变化的平均值所画的平滑曲线的偏离。注，可用脉冲幅度的百分表示，也可用峰一峰值的一半来表示。15.3脉冲倾斜
平顶脉冲的顶部倾斜。
15.4脉冲顶降
平顶脉冲的失真，用通过脉冲顶部变化的平均值所画的平滑曲线的下降来表征。我：在肚下约20%和80%之间测量。16脉冲序列
16.1脉冲间歌时间
前一脉冲终了时到下一个脉冲开始时的时间间隔。16.2脉冲重复频率
SJ/Z9008.1-87
在规定的单位时间（通常为1秒）内，脉冲波形的重复次数。16。3脉冲重复周期
脉冲重复频率的倒数。
16。4脉冲占空系数
在给定的时间内，脉冲持续时间的总和对该时间的比值。对周期性重复脉冲，其给定时间即是脉冲重复周期。17.脉冲射频测试
17.1测试条件
17.1.1“接通”条件
工作时间内电子管导通时的测试条件。17。1.2“接通”期有效条件
工作时间内电子管导通并发出射频脉冲时的测试条件。：17.1.3“接通”期无效条件
工作时间内电子管导通但未发出射频脉冲时的测试条件。17.1.4“断开”条件
工作时间内电子管未导通时的测试条件。17.2脉冲输出功率
平均输出功率对脉冲占空系数的比值。注：1。输出功率为规定时间内的平均值。2，“平均”一词比“中间”一词好。17.3脉冲稳定性
17.3.1漏脉冲
在规定的频带内，输出脉冲能量小于正常输出脉冲能最某一规定的百分数。注，正常输出脉冲的规定百分数通带为70%。17.3.2漏脉冲数
在规定的时间间隔内，对应于漏掉了的输出脉冲的那些鲶入脉冲的计数。17.3.3漏脉冲系数
漏脉冲数与输入脉冲总数的比值。应在同一时间内测出漏脉冲数和输入脉冲总数。
17.3。4脉冲起始稳定性
按规定的方法第1次加上工作电源电压后微波管无漏脉冲的工作能力。经休置期后直接测定的漏脉冲系数即为脉冲起始稳定性的量度。17.3.5脉冲抖动
脉冲特性（例如所含能量、时间、频率或幅度）不希望有的【随机的和（或）周期的微小变化。由每一个防冲与平均值之差来量度，通常用均方根值表示。*8*
17.3.6脉冲一脉冲抖动
SJ/Z9008.1-87
一连串脉冲中诸脉冲的特性（例如所含能量、时间、频率或幅度）之间的不希望有的【随机的和（或）周期的）微小变化，由每脉冲与前一脉冲之差来量度，通常用均方根值表示。
17.3.7峰一峰脉冲抖动
脉冲包络变化两倍西格玛（Sigma）宽度。17.3.8时间抖动或起始时间抖动当以引起跳动的脉冲到达时间相对于随后产生的脉冲到达时间来表示脉冲的特性时，按脉冲幅度的50%来确定脉冲抖动或脉冲一脉冲抖动（见图1）173.9持续时间抖动
以脉冲幅度的某一规定电平（通常为50%）处测得的持续时间的零散来表示脉冲特性的脉冲抖动或脉冲一脉冲抖动。注：因为典型微波管中的射频脉冲后沿是（相对地）无抖动的，所以时间和持续时间的测试是一致的。
17.3.10幅度抖动
以脉冲中部最大变化处所测得的幅度的零散来表示脉冲特性时的脉冲抖动或脉冲一脉冲抖动（见图2）。
17.3.11频率抖动
以脉冲中部最大变化处所测得的颜率的零散来表示脉冲抖动或脉冲一脉冲抖动（见图8）。
17.3.12相位抖动
以脉冲中部最大变化处所测得的引起抖动的脉冲相位相对于随后产生的脉冲相位的零散来表示脉冲特性时的脉冲抖动或脉冲一脉冲抖动（见图8）。17.3.13基本周期
一个规定的时间间隔，其持续时间足以允许获得精确的统计数据（通带为1000—10000个脉冲）（见图4）。17.3.14计数
在规定的基本周期内超过规定值的脉冲数（见图4）。17.3.15脉冲群
一组超过现定值的连续脉冲（见图4）17.3.16脉冲群计数
在规定的基本周期内所产生的脉冲群数（见图4）。17.4脉冲工作下的率漂移
电压脉冲加至电子调谐电极而随之引起的频率瞬时变化。*9*
SJ/Z9008.1-87
第3章适用于放大管的术语
18频率调谐范围
在下述规定的工作条件下放大管能够调节的频率范围：，·规定的最小功率增益；或
b：规定的最小输出功率。
19瞬时带宽
当频率变化足够快而无热漂移效应时，微波放大管的有效功率增益在规定范围内的频率间隔。
20.激励
20。1激励功率或射频输入功率
传输到放大管输人参考面的射赖功率。20、2有效激励功率
在输人参考面处用匹配负载代替放大管时所能得到的射频功率。2饱和功率
在规定的工作条件下，逐渐增加激励功率时，所观测到的输出功率的第一个最大值。
22基波输出功率
在激励信号频率上微被放大管的输出功率。23谱波输出功率
与激励密切相关并在激励频率的倍频上观测到的射频输出功率。24增益
24.1功率增益
在规定的工作条件下，放大管的输出功率与激励功率的比值。通常用&B表示。24.2有效功率增益
在规定的工作条件下，放大管的输出功率与有效激励功率的比值。通常用&B*10*
表示。
SJ/Z9008.1-87
24.3增益线性（增益恒定性）
在规定的工作条件下，当激励功率变化时，放大管提供接近于恒定功率增益的能力。
当放大管在规定条件下工作时，功率增益随着激励功率变化而变化即为增益线性的盘度。此变化通常以dB表示。24。4增益斜率
在规定的频率间隔内增益对频率的最大变化率。24.5增益平坦性
在规定的频带内，最大与最小功率增益之差值（包括增益波动）。24。6增益波动
在工作频率范围内，增益一频率特性曲线上最不利的那部分相邻的峰值与谷值之间的功率增益的最大差值。
24.7增益方块
增益一频率特性曲线图上希望保留全部增益变化的规定面积。24.8同步增益
全部谐振电路调在产生最大的小信号输出时放大管的小信号增益。此增益大于电子管调到产生最大的大信号输出时，实际的小信号增益。24.9小信号增益
进一步降低激励功率，增益不受显著影响的激励功率范围内的功率增益。24.10饱和增益
饱和功率时的有效功率增益。
25工作（或热）反射系数（电压驻波比）在工作条件下，微波放大管的输人或输出端上所观测到的电压反射系数或电压驻波比。
26冷反射系数（电压驻波比）
在冷态条件下，微波放大管的输入或输出端土所观测到的电压反射系数或电压驻波比。
27冷损耗
在冷态条件下，微波放大管的两个射频参考面间产生的寒减。28工作损耗
在工作条件下，微波放大管的射频输出参考面到射频输人参考面间产生的衰减。*11+
29短路稳定性
SJ/Z9008.1-87
微波放大管工作在规定条件下，当射频输人端和（或）输出端短路，且反射系效相位至少独立地改变860度时，放大管稳定工作（不产生振荡）的能力。30失配稳定性
微波放大管工作在规定条件下，当射频输人端和（或）输出端接到规定的失配负载上，且反射系数的相位至少独立地改变360度时，放大管稳定工作（不产生振荡）的能力。
31脉冲失配稳定性
当规定的失配负载的反射系数相位变化时，微波管无漏脉冲工作的能力。当调节规定失配负载反射系数相位以产生最大的漏脉冲系数时所观测到的漏脉冲系数即为失配稳定性的量度。
32调幅-调相转换系数
当射频输出功率为恒定平均值时，相对于射频输入电压的射频输出电压的相位变化盘除以射频激励功率变化量所得的商。33电压或电流的相位灵敏度
激励功率及全部其它工作电压保持不变时，与激励信号有关的射频输出信号相位对于规定电极的电压或电流的变化率。34电子注传输效率
在规定条件下，被收集极所收集的电子注电流对总电子注电流的比值。第4章适用于振荡管的术语
5频率调谐范围
在规定条件下能输出所要求的最小输出功率的振落管可调谐的频率范出。36机械调谐范围
输出功率等于规定的最小值或等于在顺率范围内的基准频率上（保持全部电压*12*
