【电子行业标准(SJ)】 铝合金型材机柜、机箱典型结构图册

中华人民共和国电子工业部指导性技术文件SJ/Z3220-—89
铝合金型材机柜、机箱典型结构图册1989-02-10发布
1989-03-01实施

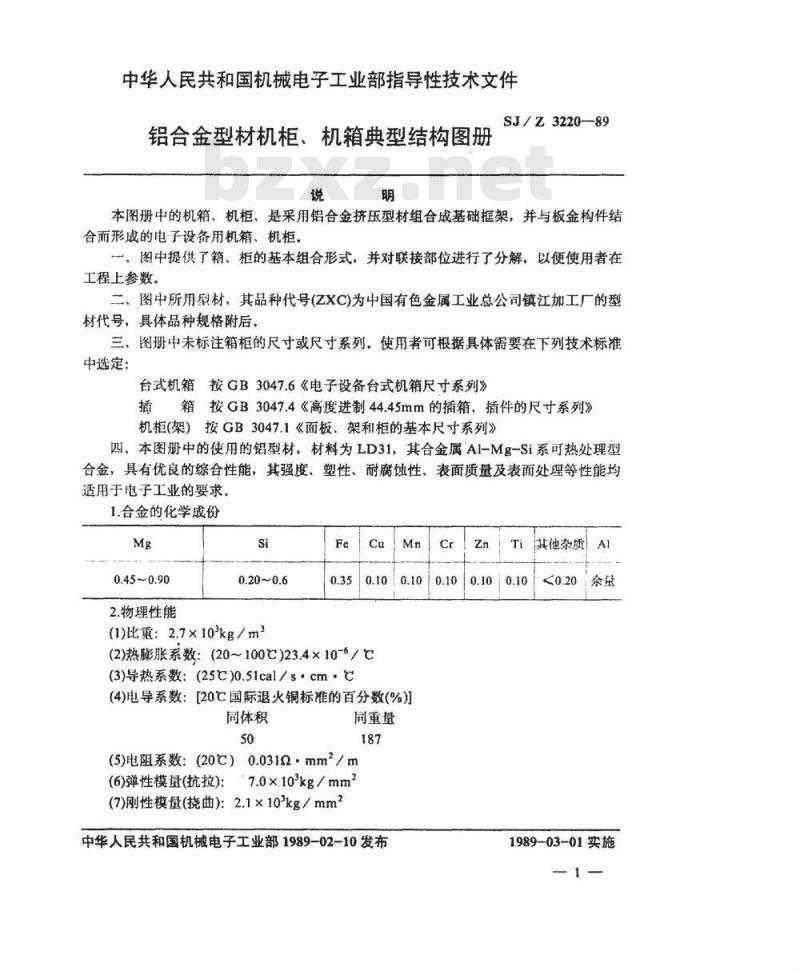

中华人民共和国电子工业部发布中华人民共和国机械电子工业部指导性技术文件铝合金型材机柜、机箱典型结构图册说
SJ/Z3220-89
本图册中的机箱、机柜、是采用铝合金挤压型材组合成基础框架，并与板金构件结合而形成的电子设备用机箱、机柜。一、图中提供了箱、柜的基本组合形式，并对联接部位进行了分解，以便使用者在工程上参数。
二、图中所用型材，其品种代号（ZXC为中国有色金属工业总公司镇江加工厂的型材代号，具体品种规格附后。
三、图珊中未标注箱柜的尺寸或尺寸系列：使用者可根据具体需要在下列技术标准中选定：
台式机箱按GB3047.6《电子设备台式机箱尺寸系列》插箱按GB3047.4《高度进制44.45mm的插箱、插件的尺寸系列》机柜（架）按GB3047.1《面板、架和柜的基本尺寸系列》四、本图册中的使用的铝型材，材料为LD31，其合金属AI-Mg-Si系可热处理型合金，具有优良的综合性能，其强度、塑性、耐腐蚀性、表面质量及表面处理等性能均适用于电子工业的要求。
1.合金的化学成份
0.45~0.90
2.物理性能
(1)比重：2.7×10°kg/m2
(2)热膨胀系数：(20~100℃)23.4×10-6/℃(3)导热系数：(25c)0.51cal/s·cm·(4)电导系数：[20℃国际退火铜标准的百分数(%)]同体积
同重量
(5)电阻系数：（20℃）0.0312.mm2/m(6)弹性模量(抗拉)：7.0×.10kg/mm2(7)刚性模量(挠曲）：2.1×10°kg/mm2中华人民共和国机械电子工业部1989-02-10发布Cr
其他杂质
1989-03-01实施

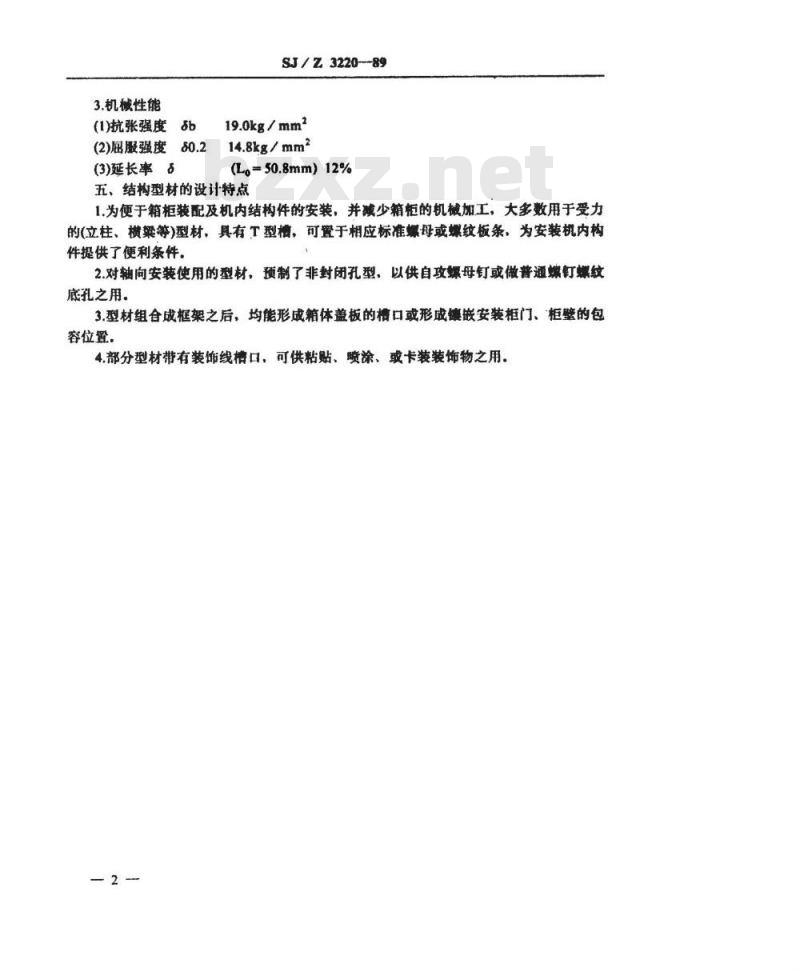

3.机械性能
(1)抗张强度8b
(2)屈服强度50.2
(3)延长率5
SJ/Z3220--89
19.0kg/mm2Www.bzxZ.net
14.8kg/mm2
(Lg=50.8mm)12%
五、结构型材的设计特点
1.为便于箱柜装配及机内结构件的安装，并减少箱柜的机械加工，大多数用于受力的（立柱、横粱等）型材，具有T型槽，可于相应标准螺母或螺纹板条、为安装机内构件提供了便利条件。
2.对轴向安装使用的型材，预制了非封闭孔型，以供自攻螺母钉或做普通螺钉螺纹底孔之用。
3.型材组合成框架之后，均能形成箱体盖板的糖口或形成镶嵌安装柜门、柜壁的包容位置，
4.部分型材带有装饰线糖口，可供粘贴、喷涂、或卡装装饰物之用.—2
SJ/z 3220-89

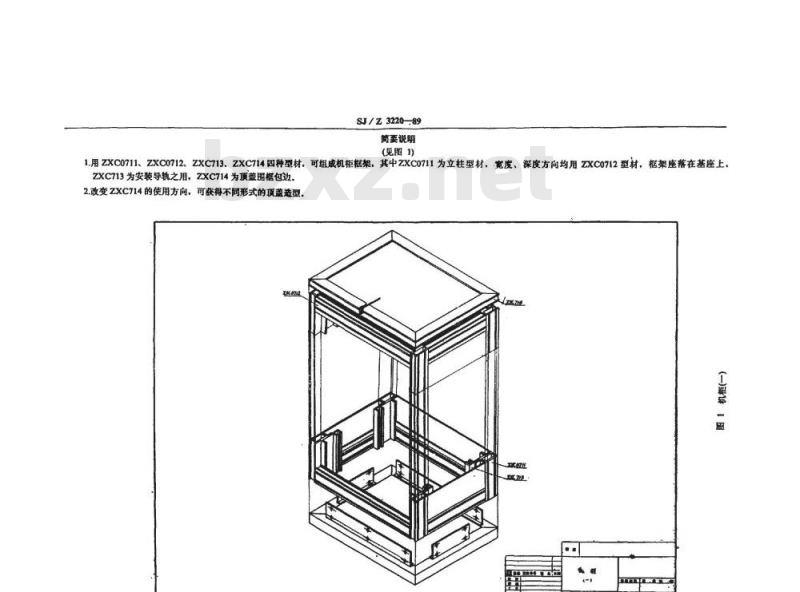

要说明
(免图1)
1.用ZXC0711、ZXC0712、ZXC713、ZXC714四种型材，可组咸机柜框架，其中ZXC0711为立柱型材，毫度、深度方向均用ZXC0712型材，框架座落在基座上，zxc713为安装导轨之用，zxc714为预盖图框包边，2.改变ZxC714的使用方向，可获得不同形式的项盖造型。(一)
SJ/Z3220-89

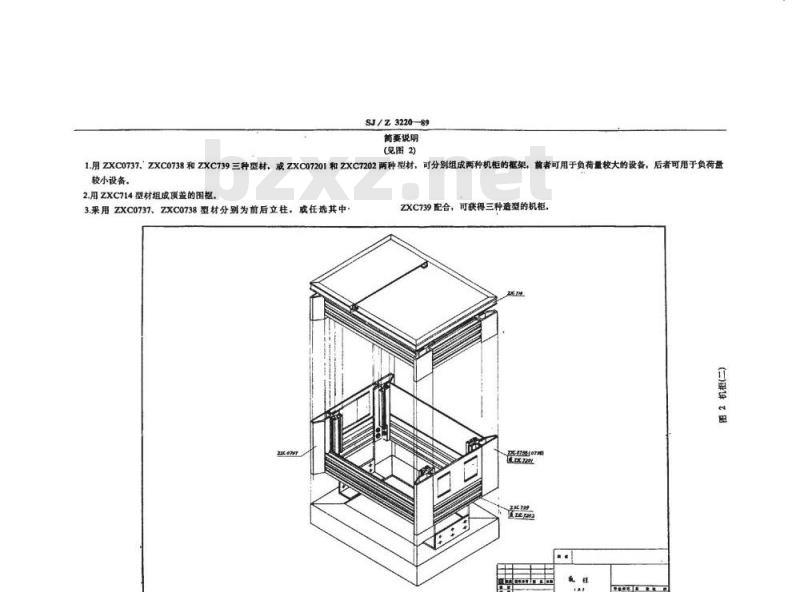

要说明
（见图2）
1.月ZXC0737、ZXC0738和ZXC739三种型材，或ZXC07201和ZXC7202两种型材，可分别组成两种机柜的框架，前者可用于负荷量较大的设备，后者可用于负荷盘较小设备。
2.用ZXC714型材组成项益的围框。3.采用ZXC0737、ZXC0738型材分别为前后立椎，或任选其中2ac.0787
ZXC739配合，可获得三种造型的机柜(二)海评
ZE:0738(0738)
SJ/Z322089
简要说明
(图3)
1用ZXC0740、ZXC0741、ZXC0742、ZXC743、ZXC744五种型材、可以组成机柜的框架，框架安装在基座上。2.ZXC0740与ZXC743、ZXC0741与ZXC744两组型材的组合，分别构成机框的前后立柱，以供安装面板，导轨及门板之用。3.机柜顶部的宽度方向上，前后分别用ZXC0740与ZXC0742和ZXC0741与ZXC744型材，底部的宽度方向上，前后均用0742型材，4.用ZXC0740、ZXC0741、ZXC0742三种型材、也可组成无插箱机柜。e
(三）评
SJ/Z3220—89
商要说明
(见图4)
1.用ZXC736-1和ZXC735-1或ZXC736-2和ZXC735-2型板，可组合成扇平式机箱2.ZXC736型材做面板之用，ZXC735供做例壁之用，若拉手，可在侧壁前端加工孔型，并配装塑料或橡胶装饰件。3.上、下盖板、后背板为板金件，4.由两个型压件紧固上、下盖板，7578
中我我新
SJ/Z322089
简要说明
(见图5)
1.用ZXC7193、ZXC7194、ZXC7195、ZXC7196.ZXC7197、ZXC7198、ZXC7199七种铝型材、可组合多种造型的非六面体台式机箱(见图上都，其例壁形式可根器雷要变化
2.此图例举的仅是其中一种造型，用ZXC7193、ZXC7196、ZXC7198三种双材（成ZXC7193、ZXC7195、ZXC7199三种型材）与两个五边形的侧整所姐合的机箱3.用ZXCZ193、ZXC7195、ZXC7197三种型材，可以组合成侧壁为大边形的机箱。4.ZXC7194型材，中间部位可以二次成形所需角度，以适应不同需要。机馆
图5台式机箱（二)
SJ/z322089
简要说明
（见图6)
1.由ZXC715、ZXC716两种型材组合成机箱的前框。2.由ZXC717.ZXC719两种型材组合成机箱的后框。3.用ZXC718与前。后框联接成机箱概架。4.左右侧板、上下盖板均为板金板，可描人架，379
5.装人机柜(架)时、用ZXC720型材当安装件，馆
图6台式机箱(三)
SJ/z322089
简要说明
1.用ZXC730、ZXC731、两种型材，通过弯角件组成机箱前框，2.箱体以板金件为主，3.用ZXC732为装饰安装件，图7台式机箱(四)
65/z322089
简要说明
(见图8)
1.用ZXC721、ZXC722、ZXC723三种型材，可组成台式机箱的框架，在宽度方向上使用ZXC723，高度方向上使用ZXC722，操度方向使用ZXC721.3.当机箱、或插箱需要拉手时，使用ZXC725即可。2.用ZXC721、ZXC722、ZXC724三种型材，可组合成插箱的挺架。4.当对外观附加装饰时，可卡装塑料型材或装饰条。10
5.利用此组型材组成机箱的最小高度为2U(U=44.45mm)中武大馆
图8台式机箱(五)
SJ/Z322089
简要说明
(免图9)
1.用ZXC74、ZXC76、ZXC77、ZXC78、ZXC710五种型材，可组成台式机箱福架，在宽度方向上使用ZXC76和ZXC710型材，高度方向上使用ZXC74和ZXC78型材，深度方向上用zxc77型材，2.用zxc74兼做拉手，
4.尺寸符用上架要求的抵架成箱体，可用ZXC75为安装件。3.使用xC79紧定插人框架的益板，武品
图9台式机箱(六)
