【电子行业标准(SJ)】 信息处理交换用七位编码字符集 键盘的常用控制键、功能键的排列和接口

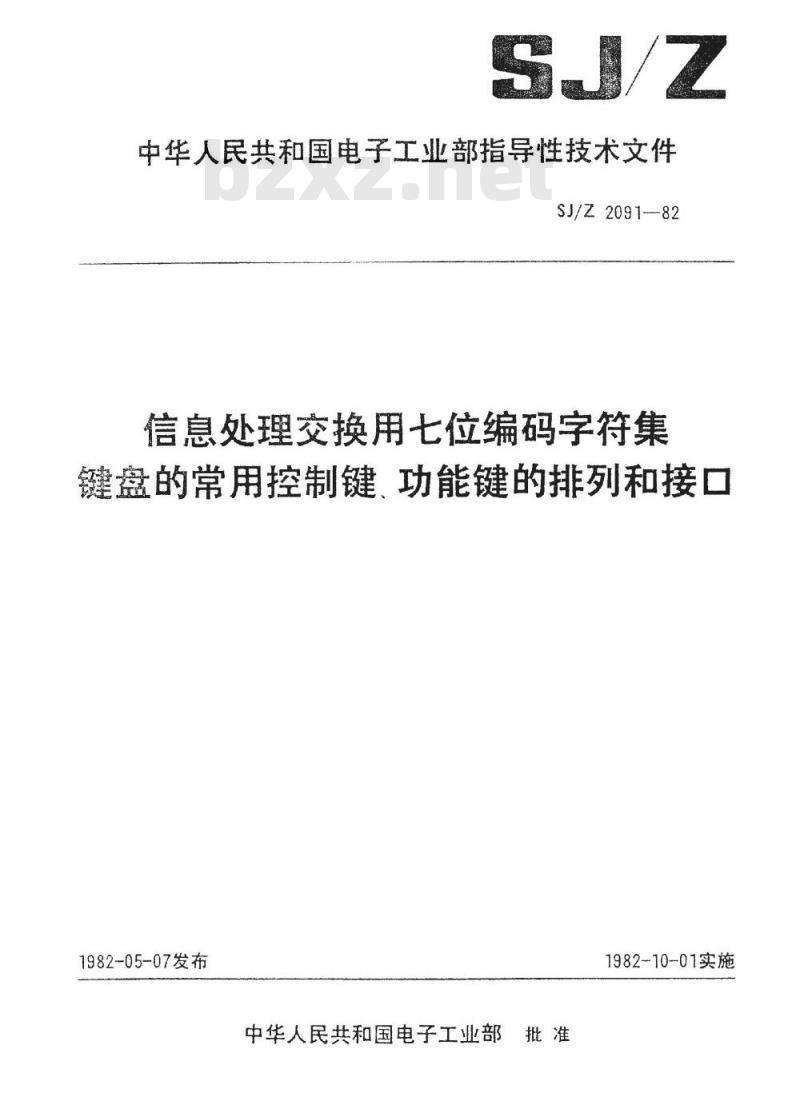

中华人民共和国电子工业部指导性技术文件SJ/Z2091-82
信息处理交换用七位编码字符集键盘的常用控制键、功能键的排列和接口1982-05-07发布
中华人民共和国电子工业部批准1982-10-01实施

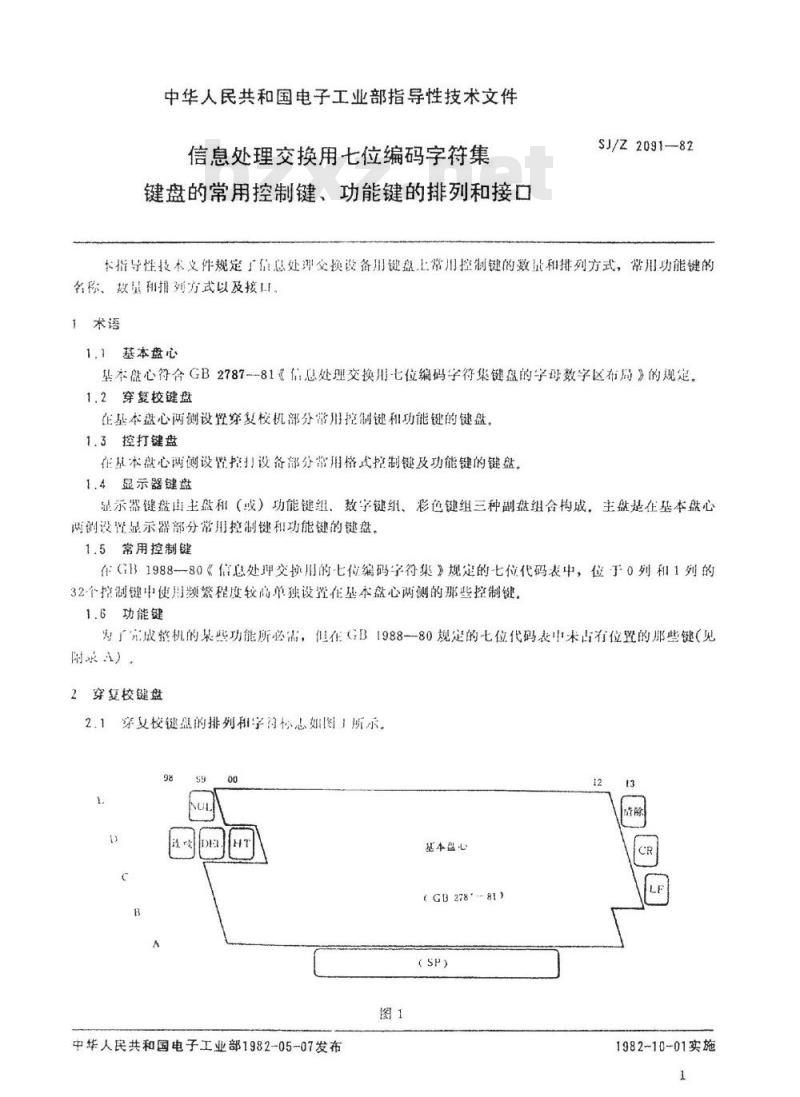

中华人民共和国电子工业部指导性技术文件信息处理交换用七位编码字符集键盘的常用控制键、功能键的排列和接口SJ/Z 2091--82
本指导性技术文件规定信息处理交换设备用键上常用控制键的数量和排列方式，常用功能键的名称、数量和排列方武以及接口，1术语
1.1基本盘心
基本盘心符合GB2787--81《信息处理交换用七位编码字符集键盘的字母数字区布局》的观定。1.2穿复校键盘
在基本盘心两侧设置穿复校机部分常用控制键和功能键的键盘。1.3控打键盘
在基本盘心网侧设置控打设备部分常用格式控制键及功能键的键盘。1.4显示器键盘
显示器键盘由主盘租（或）功能键组、数字键组、彩色键组三种副盘组合构成。主盘在基本盘心两谢设货显示器部分带用控制键利功能键的键盘。1.5常用控制键
在GB1988一80《信息处理交换用的七位编码字符集》规定的七位代码表中，位于0列和1列的32个控制键中使用频繁程度较高单独设置在基本盘心两侧的那些控制键。1.6功能键
为了究成整机的某些功能所必品，但在B1988一80规定的七位代码表中未占有位置的那些键（见附泉）
2穿复校键盘
21穿义校键鼠的排列租学的松心如图！所示12
基本盘心
(GB27881)
中华人民共和国电子工业部1982-05-07发布CR
1982-10-01实施
SJ/Z2091--82
2.2常用控制键利功能键排列在本心两侧。2.3穿复校键盘为双转换键盘，4本盘心可产生GB1988-80规定的全部128个七位代码。2.4排列在基不盘心两倒的带用控制键单独产生衍合GB1988-80规定的相应的代码，不受“转控”、“换档”和“档锁”三个键的控制。2.5排列在基本盐心两侧的带用功能键无编码，只分别输出一个电位信号，由相应整机实现其功能，3控打键盘

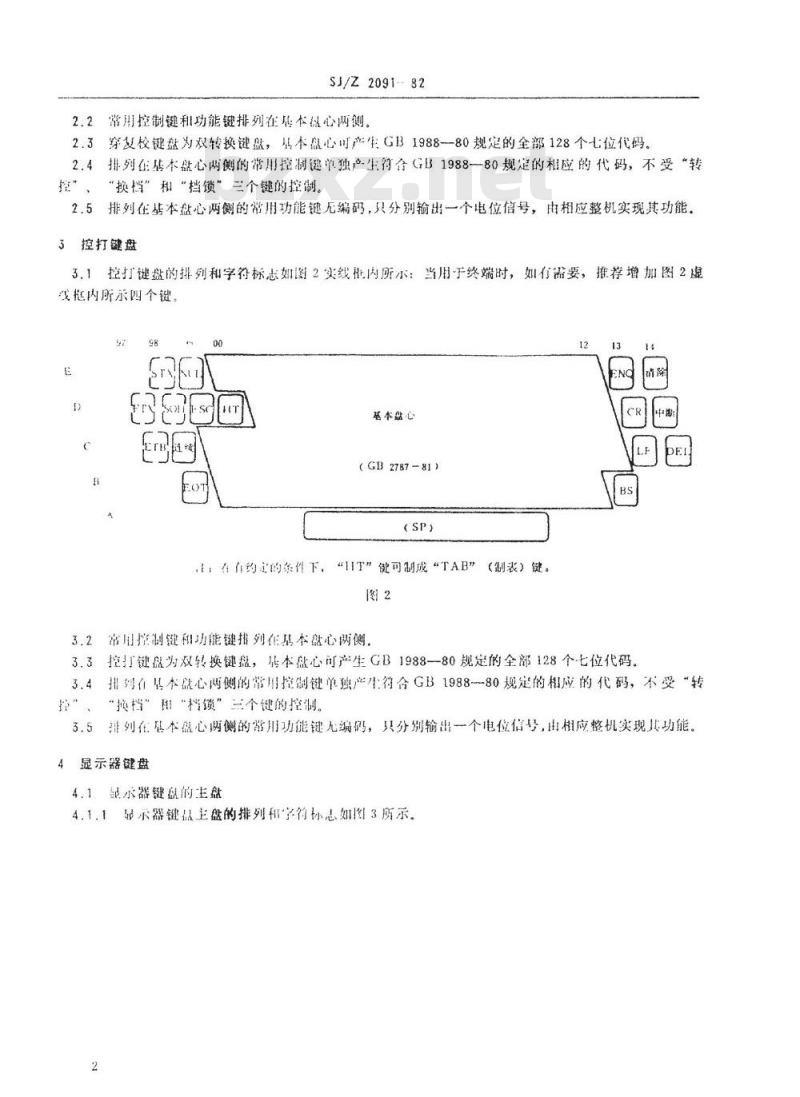

3.1控打键盘的排列和字符标志如图2实线壮内所尔：当用于终端时，如有需要，推荐增加图2虚我施内所示四个键
基本盘心
(GB278781)
，：在约定的条作下，“HT”键可制成“TAB”（制表）键。图2
3.2常用控制键和功能键推列在基本盘心两侧，清
3.3控打键盘为双转换键据，基本盘心可产生GB1988—80规定的全部128个七位代码。3.4排列（基本就心两侧的常用控制键单独产生符合GB1988--80规定的相应的代码，不受“转轻”、“换档”租“档锁”三个键的控制。3.5排列在弘本盘心两侧的需用功能键无编码，只分别输出一个电位信号，由相应整机实现其功能。4显示器键盘
4.1鼠示器键盘的生盘

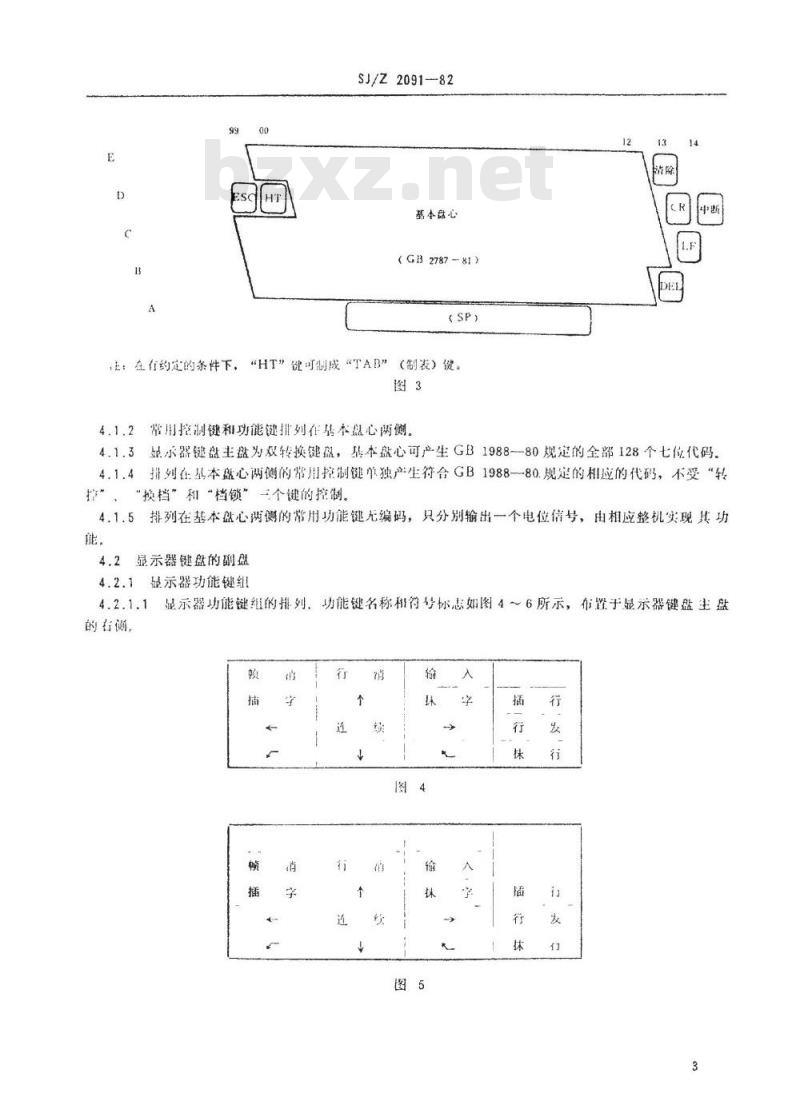

4.1.1品示器键益主盘的排列和字的称志如3质示。2
SJ/Z2091-82
基本盘心
（GB278781)
注：在有约定的条件下、“HT”键可制成“TAB\（制表）键。图3
4.1.2常用控制键和功能键排列在基本盘心两侧。12
4.1.3显示器键盘主盘为双转换键盈，基本盘心可产生GB1988--80规定的全部128个七位代码。4.1.4排列在基本盘心两侧的常用控制键单独产生符合GB1988--80.规定的相应的代码，不受“转控”，“换档”和“档锁”一个键的控制。4.1.5排列在基本盘心两谢的常用功能键无编码，只分别输出一个电位信号，由相应整机实现其功能。
4.2显示器键盘的副盘
4.2.1整示器功能键组
的右谢，
显示器功能键组的排列、功能键名称和约号标志如图4～6所示，布置于显示器键盘生盘赖

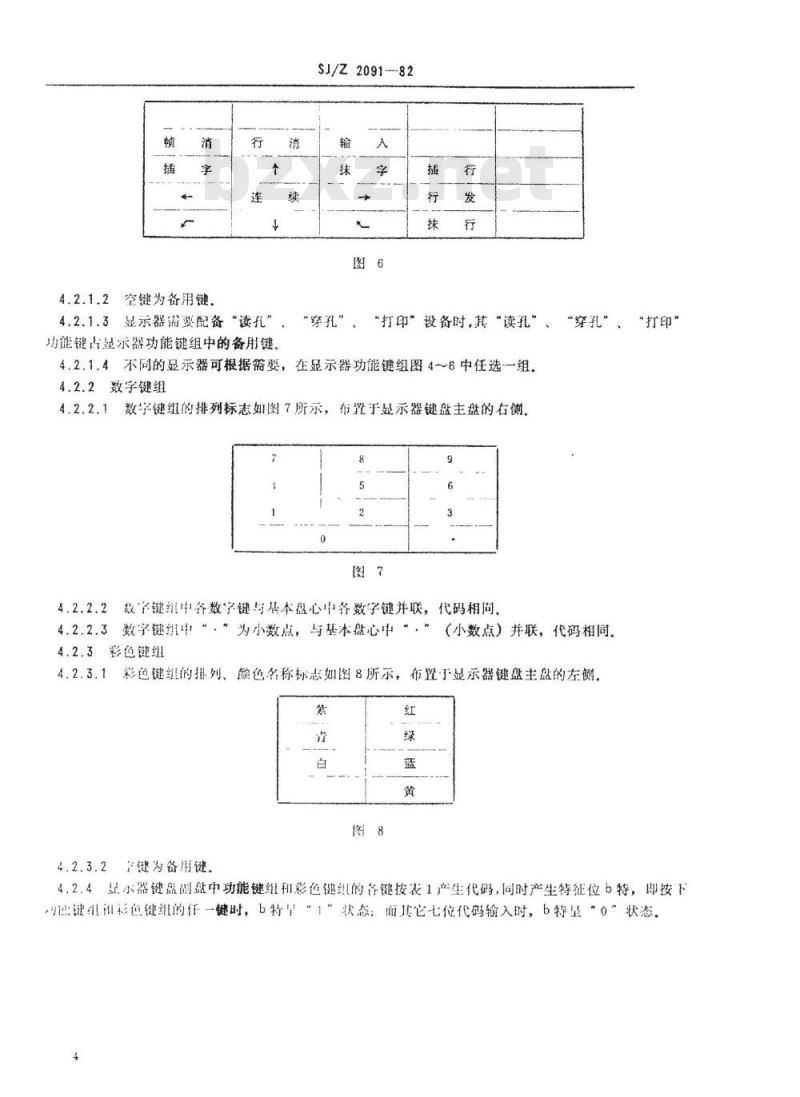

4.2.1.2空键为备用键
4.2.1.3显示器诺要配备“读孔”，功能键占望示器功能键组中的备用键。SJ/Z2091--82
“打印”设备时，其“读孔”、“穿孔”
4.2.1.4不同的显示器可根据器要，在显示器功能键组图4～6中任选一组，4.2.2数字键组
4.2.2.1数字键组的排列标志如图7所示，布置于显示器键盘主盘的右侧。7
4.2.2.2数字键组中各数字键与基本盘心中各数字键并联，代码相同。4.2.2.3数字键组中“，”为小数点，与基本盘心中”。”4.2.3彩色键组
“穿孔”
“打印”
（小数点）并联，代码相同。
4.2.3.1彩色键组的排列、额色名称标志如图8所示，布置于显示器键盘主盘的左侧。紫
4.2.3.21键为备用键。
4.2.4显小器键盘副盘中功能键组租彩色键组的各键按表1产生代码，同时产生特征位b特，即按下可批键组乱衫色键组的任一键时，b特量“”状态：而其它七位代码输入时，b特量“0“状态。4
SJ/Z2091--82
红（Rd）
绿（gr)
黄(y）
蓝（B1)
紫(V)
黑（bl)
白(Wh)
4.3显示器键微出主盘租副盘组合构成，允许制成一体结构。充许在显示器键盘主盘的适当位置设0
5.2接门线上的信号（电位，或脉冲）均按负逻辑表示5.1接口供键盘与设备之闻联接和传送信号用。置所需的功能键，确不设副盘。5.4接口各引出线与插头座上接触对编号的对应关系见表25.3按口选用CH1-25-24和CH1-25-37型插头座。传送方向
5接口
信号特征
直流电压
引出线
七位代码b
七位代码b，
七位代码6，
插头座接触对编号
引出线名称
七位代码b
七位代码b，
七位代码b。
七位代码b，
企校验信号
偶权验信号
键盘请求选通电位
键盘请求选通脉冲
档锁（换档）
双建封锁信号
征位信聘
一档锁”
SJ/Z 2091~-82
续表2免费标准bzxz.net
信号特征
传送方间
插头座接触对编号
23、24、37
不需要时不设
（“换尚”）键除！有在键盘内完成规定的功能外，还通过接口尚设备提供相应的信号，以衣示键鼠的！们状态。
“询向”为“询向”（ENQ）避在产牛L位代码的同时产生的信号，供设备选用。“连义”、中断”、“活除”为相应的无编码功能键的信号。“双键封锁信导”为中辆键同时键入时，键盘产生的时锁售警信号自、偶校验信号分别与七位代码信号配奇、配偶。男征位信导为本指守性技术文件见定产编码的那此功能键在产生编码的同时产生的功能特值的信专。
5.4.7键盘请水选通信号应为低电中与负脉冲5.4.8
接11用插头座中空余的接触对为备用线。6其它规定
6.1健盘中键缩L字符的字形按照（B2405一81《信息处理用字符的印刷图象的形状和尺寸（常用了的）》的规定。
6.2键盘中盘南「的字符键与控制键、功能键可用不同的颜色或形状加以区别。6.3键盆中摄山上的功能键（包括“换档”、“档锁”、“转控”）的键帽上应制出汉字，必要时允诈制出国际1.通用的英文缩写。各键名的两种文字对照如表3所示。6
SJ/Z2091—-82
Locking
Control
REPEAT
Erasure in Display
Erasure in Line
Insert Character
Insert Line
Delete Character
Delete Line
Line Transmit
Yellow
Violet
SJ/Z2091—82
附录A
功能键的说明
（补充件）
A.1连接（REPT)
用于产生连续动作的功能（“换档”、“档锁”、“转控”除外）。A.2清除（CLEAR)
用于整机清零，使机器处于准备工作状态。A.3顿消(ED)
按下该键，显示屏上光标以后的全部内容被消除。A.4行消（EL)
按下该键，显示屏上从光标开始直到光标所在行的最后一个字符为止全部显示内容被消除。A.5插字（ICH）
按下该键，显示屏上光标所在位置上的字符及其以后的字符向后移动个位置，光标所在位置出现一个字位的空自。
A.6插行(IL）
按下该键，显示屏上光标所在行及其以下各行显示的字符自动向下移动一行，光标所在行出现一行空白，
A.7抹字(DCH)
按下该键，显示屏上光标所在位性的产被消除，在该行上光标以后的字符依次向前移动一个字位。A.8抹行(DL)
按下该键，融示屏上光标所在行全部内容被消除，光标以下各行依次提升一行A.9行发（LX)
按下该键，显示屏主光标所在行显示的内容输入主机或输入计算机。A.10输入（ENT）
按下没健，显尔屏七全部银示内容输入机器A11-（原点)
按下该键，光标移到在上角第一行第一个示位置。A.12(下复)
按下该键，光标移到左下自最信一行第~个显示位置。A.13一(片移)
按下该键，光标向移动个显示位。A.14 (6)
技下该键，光标向有移动一个显示位置A.151（下移）
按下该键，光你向下移动一个融示位置。A.16（上移）
按下该键，光标向上移动一个显示位置。A.17读孔(READ)
皮下该键启动读孔机把信息输入给显示器。A.18穿孔(PUNCH)
按下该键启动穿孔机把显示屏上的信息穿孔输出。8
A.19打印(PRINT)
SJ/Z2091—82
按下该键启动打印机把显示屏上的信息复制出来。A.20中断（BREAK)
按下该键，使主机暂停输出信息。
