【电子行业标准(SJ)】 助听器及其有关设备的符号与标记

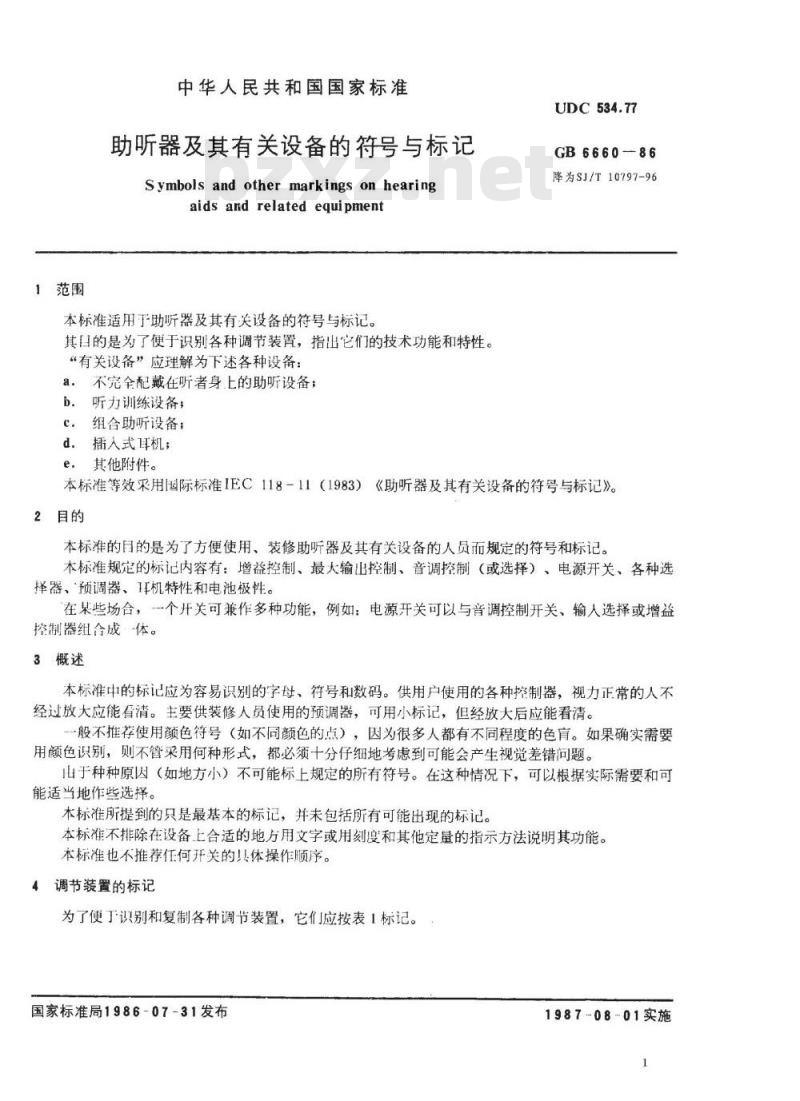

1范围
中华人民共和国国家标准
助听器及其有关设备的符号与标记Symbols and other markings on hearingaids and related equipment
本标准适用于助听器及其有关设备的符号与标记。其回的是为了便于识别各种调节装置，指出它们的技术功能和特性。“有关设备”应理解为下述各种设备：a：不完全配戴在听者身上的助听设备；b.听力训练设备，
c.组合助听设备；
d．插人式耳机；
e，其他附件。
UDC534.77
GB6660-86
降为SJ/T10797-96
本标准等效采用国际标准IEC118-11（1983）《助听器及其有关设备的符号与标记》。2目的
本标准的目的是为了方便使用、装修助听器及其有关设备的人员而规定的符号和标记。本标准规定的标记内容有：增益控制、最大输出控制、音调控制（或选择）、电源开关、各种选择器、预调器、机特性和电池极性。在某些场合，一个开关可兼作多种功能，例如：电源开关可以与音调控制开关、输人选择或增益控制器组合成体。
3概述
本标准中的标记应为容易识别的字母、符号和数码。供用户使用的各种控制器，视力正常的人不经过放大应能看清。主要供装修人员使用的预调器，可用小标记，但经放大后应能看清。一般不推荐使用颜色符号（如不同颜色的点），因为很多人都有不同程度的色育。如果确实需要用颜色识别，则不管采用何种形式，都必须十分仔细地考虑到可能会产生视觉差错问题。出于种种原因（如地方小）不可能标上规定的所有符号。在这种情况下，可以根据实际需要和可能适当地作些选择。
本标准所提到的只是最基本的标记，并未包括所有可能出现的标记。本标准不排除在设备上合适的地方用文字或用刻度和其他定量的指示方法说明其功能。本标准也不推荐任何开关的具体操作顺序。4调节装置的标记

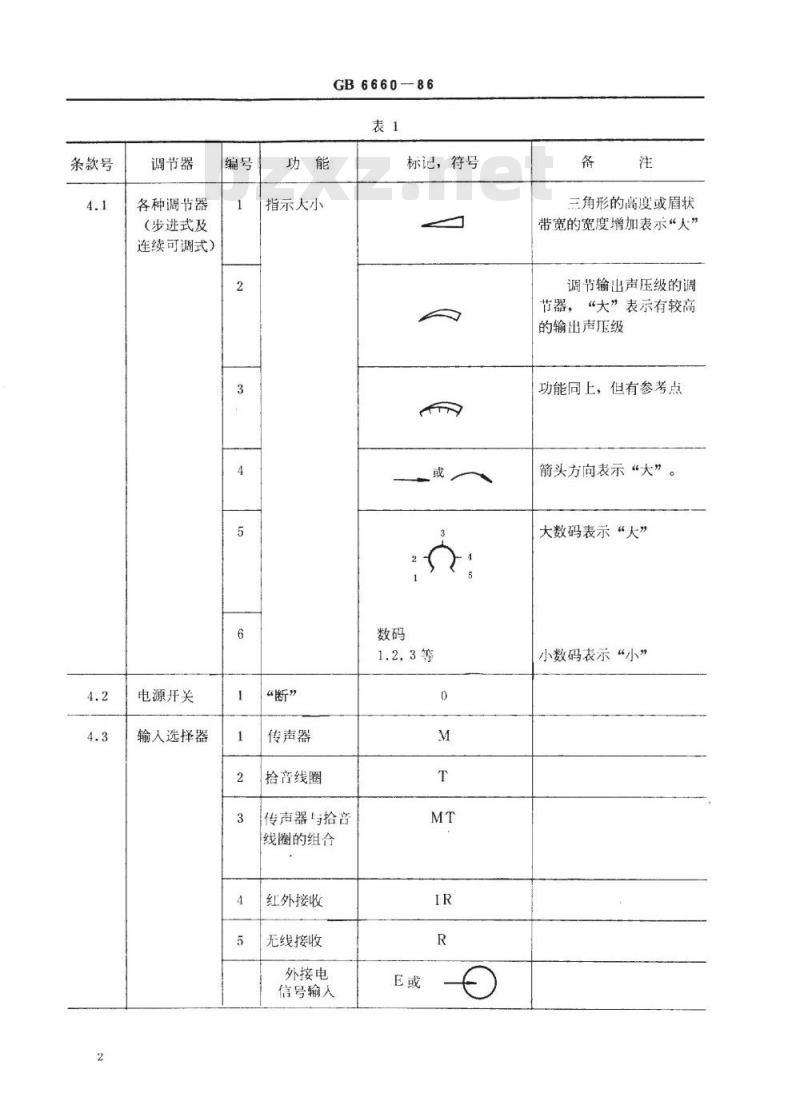

为了便丁识别和复制各种调节装置，它们应按表1标记。国家标准局1986-07-31发布
TTTKKAca
1987-08-01实施
条款号
调节器
各种调节器
（步进式及
连续可调式）
电源开关
输人选择器
指示大小
“断”
传声器
拾音线圈
GB6660-86
标记，符号
传声器与拾商
线圈的组合www.bzxz.net
红外接收
无线接收
外接电
信号输人
YYKAONYKCa
三角形的高度或眉状
带宽的宽度增加表示“人”
调节输出声压级的调
节器，“大”表示有较高
的输出声压级
功能同上，但有参考点
箭头方向表示“大”。
大数码表示“大”
小数码表示“小”
条款号
调节器
音调选择器
增益控制器
GB6660—86

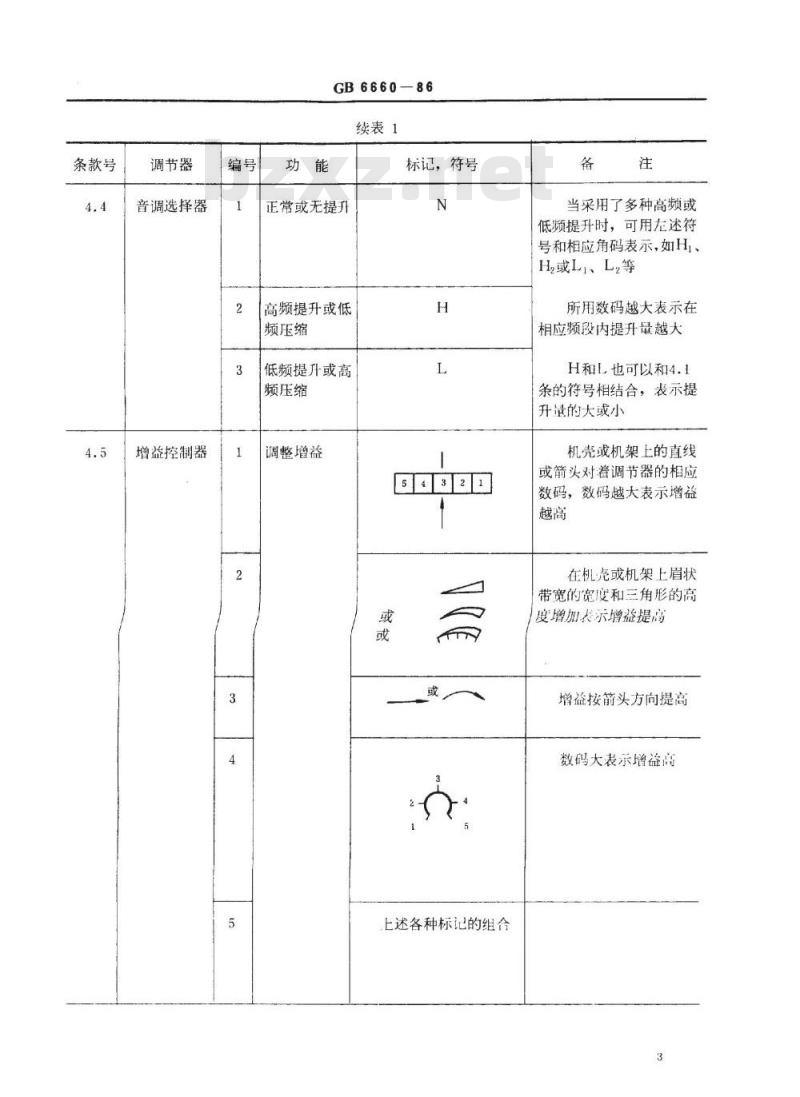

续表1
标记，符号
正常或无提升
高频提升或低
频压缩
低频提升或高
频压缩
调整增益
上述各种标记的组合
YYKAONTKa
当采用了多种高频或
低频提升时，可用左述符
号和相应角码表示，如H、
H或LL,等
所用数码越大表示在
相应频段内提升量越大
H和L也可以和4.1
条的符号相结合，表示提
升量的大或小
机壳或机架上的直线
或箭头对着调节器的相应
数码，数码越大表示增益
在机壳或机架上眉状
带宽的宽度和三角形的高
度增加表示增益提高
增益按箭头方向提高
数码大表示增益高
条款号
调节器
自动增益控
制选择器
压缩比
恢复时间
输出控制
增益预调器
自动增
GB6660--86

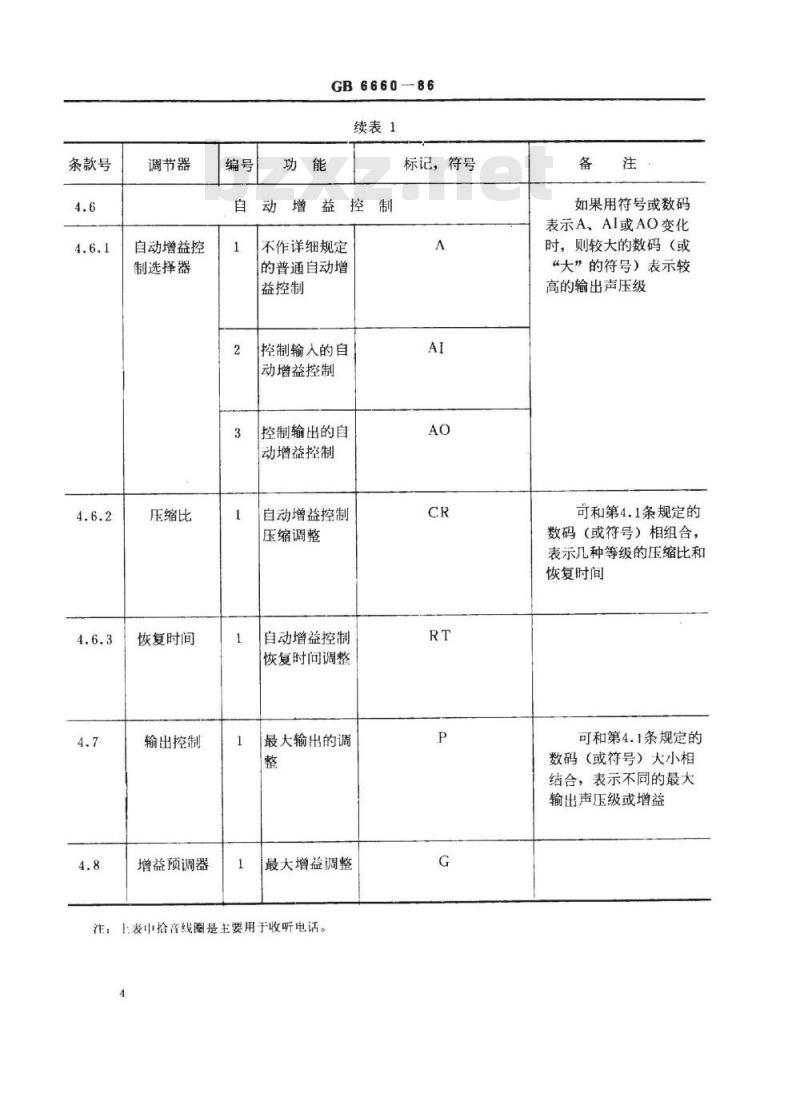

续表1
标记，符号
益控制
不作详细规定
的普通自动增
益控制
控制输人的自
动增益控制
控制输出的自
动增益控制
自动增益控制
压缩调整
自动增益控制
恢复时问调整
最大输出的调
最大增益调整
注：上表中拾音线圈是主要用于收听电话。A
YYKAONTKa
备注·
如果用符号或数码
表示A、AI或AO变化
时，则较大的数码（或
“大”的符号）表示较
高的输出声压级
可和第4.1条规定的
数码（或符号）相组合，
表示几种等级的压缩比和
恢复时间
可和第4.1条规定的
数码（或符号）大小相
结合，表示不同的最大
输出声压级或增益

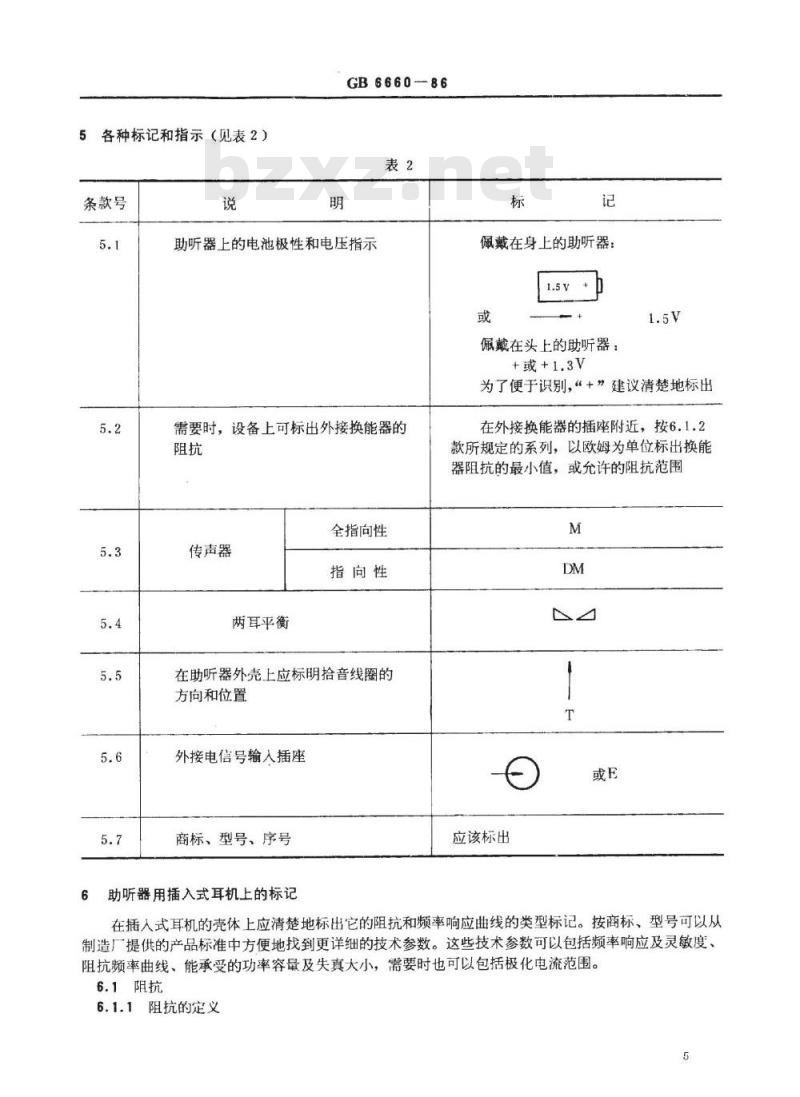

各种标记和指示（见表2）
条款号
GB6660-86
助听器上的电池极性和电压指示需要时，设备上可标出外接换能器的阻抗
全指向性
传声器
两耳平衡
指向性
在助听器外壳上应标明拾音线圈的方向和位置
外接电信号输入插座
商标、型号、序号
助听器用插入式耳机上的标记
佩戴在身上的助听器：
佩戴在头上的助听器；
+或+1.3V
为了便于识别，“+”建议清楚地标出在外接换能器的插座附近，按6.1.2款所规定的系列，以欧姆为单位标出换能器阻抗的最小值，或允许的阻抗范围M
应该标出
在插入式耳机的壳体上应清楚地标出它的阻抗和频率响应曲线的类型标记。按商标、型号可以从制造厂提供的产品标准中方便地找到更详细的技术参数。这些技术参数可以包括频率响应及灵敏度、阻抗频率曲线、能承受的功率容量及失真大小，需要时也可以包括极化电流范围。6.1阻抗
6.1.1阻抗的定义
YYKAONYKCa
GB6660--86
助听器耳机的阻抗，是指耳机复阻抗的模。该阻抗是将耳机耦合到规定的2cm\的耦合腔上，输人约1mW的1000Hz信号测得的。对于极化耳机，在测量时则应叠加适当的直流极化电流。如果耳机的阻抗曲线在1000Hz附近出现共振或反共振，则该曲线应以一条将其拉平以后的平滑曲线来代替。
然后，在平滑曲线上用1000Hz的阻抗值，作为该耳机的阻抗。由产品标准给定的耳机标称阻抗是该类耳机样品1000Hz处的典型的或平均的阻抗值。6.1.2阻抗的标记所标阻抗应最接近表3数值。表3
最接近的阻抗值（Q)
注：建议将相应的阻抗标记置于助听器的耳机插座附近（见第5.2条）6
YYKAONTKa
：330
6.2频率响应曲线
GB6660-86
6.2.1频率响应曲线的定义
助听器用耳机的频率响应曲线是指耳机的输出声压级在整个有效频率范围内的变化。它采用规定的2cm3耦合腔。按6.1.1款规定的标称阻抗。馈给耳机1mW信号，用恒流法测得。在某种场合，应加上适当大小的直流极化电流，并注意极性。6.2.2类型和标记
耳机的频率响应曲线可以分三类加以标记，即：N：一般用的特性，在有效频率范围内无大的峰值。高频端下衰的截止频率在3～4kHz（如图1所示）。
0.30.40.50.60.81
4567810
频率（kHz）
图1N型耳机的频率响应曲线示例P：在有效频率范围内具有很高的声输出，频率响应曲线允许有较大的峰值，高频端下衰的截止频率在2～3kHz（如图2所示）。（HP）
0.30.40.50.60.81
3456810
频率（kHz）
图2P型耳机的频率响应曲线示例W：在相当宽的频率响应曲线上无大的峰值。高频端下衰的截止频率大于4.5kHz（如图3所示）。7
YYKAONTKa
（P）
GB6660-86
0.30.40.50.60.8
频率（kHz）
图3W型耳机的频率响应曲线示例10
注：建议其他类型的频率响应曲线不做具体标记，标记的字母可以省略，但还应有阻抗标记。图1～3频率响应曲线均按规定的2cm3耦合腔在恒流条件下测量。6.3标记的大小与位置
印制字符粗细应为o.75~1.2mm，厚度约为0.1mm。标记应印在如图4所示的靠近耳机乳突体的周围。
一日期
图4在插人式耳机乳突体周围的标记示例助听器用骨导耳机上的标记
第6.1.2款所述的阻抗标记方式也应适用于骨导耳机。助听器用插人式耳机上的标记：a：制造厂商标型号标记，
日期标记（需要时），
国家标记（需要时），
阻抗和频率响应类型标记（必须给出）。YYKAONTKa
附加说明：
GB666086
本标准由全国电声学标准化技术委员会提出。本标准由电子工业部第三研究所负责起草。YYKAONrKAa
