【化工行业标准(HG)】 单级悬臂双作用液环式氯气泵型式与基本参数

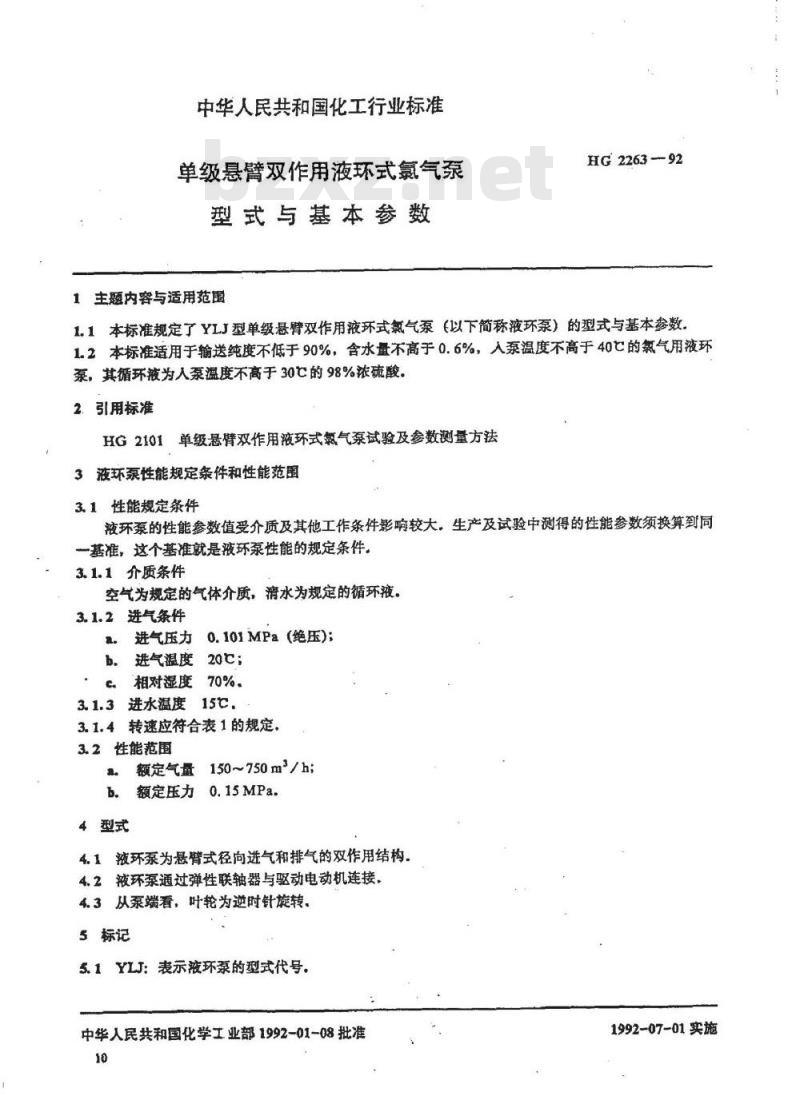

中华人民共和国化工行业标准
单级悬臂双作用液环式氯气泵
型式与基本参数
1主题内容与适用范围
HG2263-92
1.1本标准规定了YLJ型单级悬臂双作用液环式氯气泵（以下简称液环泵）的型式与基本参数，1.2本标准适用于输送纯度不低于90%，含水量不高于0.6%，入泵温度不高于40℃的氯气用液环泵，其循环液为人泵温度不高于30℃的98%浓硫酸。2.引用标准
HG2101单级悬臂双作用液环式氯气泵试验及参数测量方法3液环泵性能规定条件和性能范围3.1.性能规定条件
液环泵的性能参数值受介质及其他工作条件影响较大。生产及试验中测得的性能参数须换算到同一基准，这个基准就是液环泵性能的规定条件。3.1.1介质条件
空气为规定的气体介质，清水为规定的循环液。3.1.2进气条件
a。进气压力
0.101MPa(绝压);
b.进气温度
c.相对湿度
3.1.3进水温度
3.1.4转速应符合表1的规定，
3.2性能范围
额定气量150~750m/h；
额定压力0.15MPa.
4型式
4.1液环泵为悬臂式径向进气和排气的双作用结构，4.2液环泵通过弹性联轴器与驱动电动机连接，4.3从泵端看，叶轮为逆时针旋转、5标记
5.1YLJ：表示液环泵的型式代号中华人民共和国化学工业部1992-01-08批准10
1992-07-01实施免费标准bzxz.net

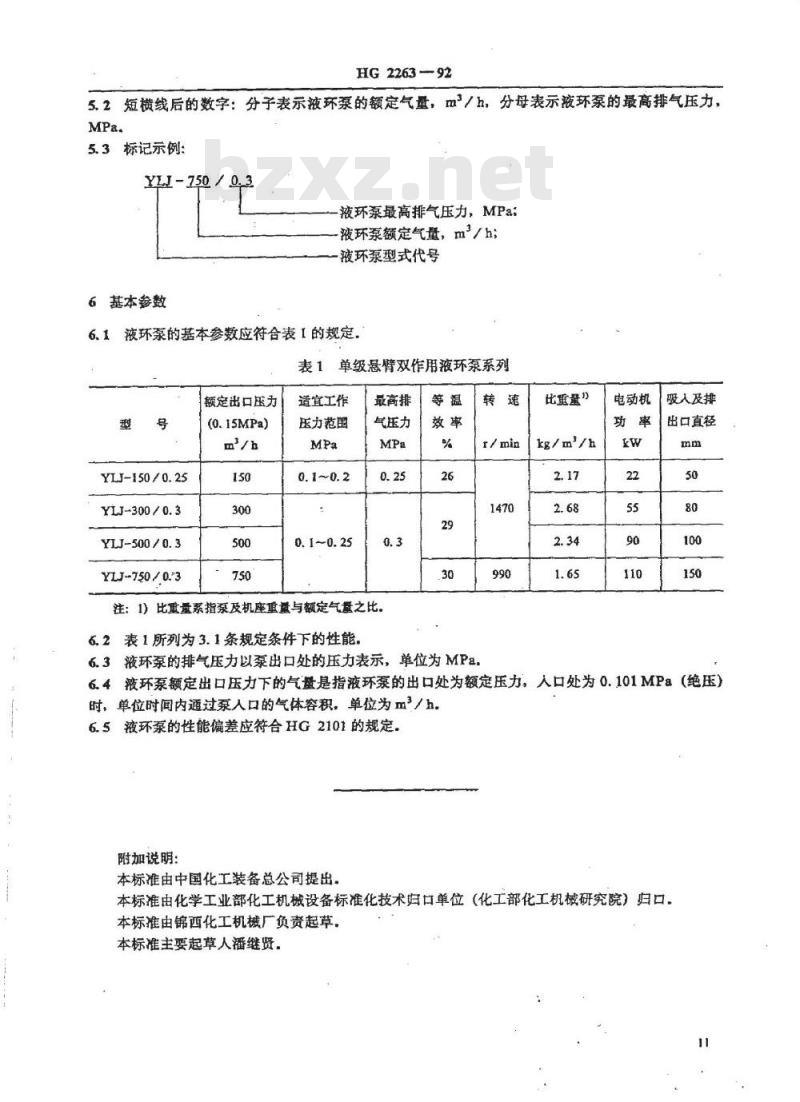

HG226392
5.2短横线后的数字：分子表示液环泵的额定气量，m2/h，分母表示液环泵的最高排气压力，MPa.
5.3标记示例：
YLI-750/0.3
液环泵最高排气压力，MPa：
液环泵额定气量，m2/h；
液环泵型式代号
6基本参数
6.1液环泵的基本参数应符合表1的规定表1单级悬臂双作用液环泵系列
额定出口压力
YLJ-150/0.25
YLJ-300/0.3
YLJ-500/0.3
YLJ--750/0.3
(0.15MPa)
造宜工作
医力范围
最高排
气压力
注：1）比重量系指泵及机座重量与额定气量之比。6.2表1所列为3.1条规定条件下的性能。等温
比重量》
kg/m°/h
电动机
吸人及排
出口直径
6.3液环泵的排气压力以泵出口处的压力表示，单位为MPa，6.4液环泵额定出口压力下的气量是指液环泵的出口处为额定压力，人口处为0.101MPa（绝压）时，单位时间内通过泵人口的气体容积，单位为m\/h。6.5液环泵的性能偏差应符合HG2101的规定。附加说明：
本标准由中国化工装备总公司提出，本标准由化学工业部化工机械设备标准化技术归口单位（化工部化工机械研究院）归口。本标准由锦西化工机械厂负责起草，本标准主要起草人潘继贤。
