- SJ/T 10368-1993 图文电视广播接收机基本参数及测量方法

【电子行业标准(SJ)】 图文电视广播接收机基本参数及测量方法
本网站 发布时间:
2024-07-14 20:06:17
- SJ/T10368-1993
- 现行
标准号:
SJ/T 10368-1993
标准名称:
图文电视广播接收机基本参数及测量方法
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1993-07-21 -
实施日期:
1993-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
304.94 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了图文电视广播接收机(以下简称电视机)的基本参数和测量方法;图文电视主观评价。本标准适用于符合我国国文电视广播制式的图文电视广播接收机。 SJ/T 10368-1993 图文电视广播接收机基本参数及测量方法 SJ/T10368-1993

部分标准内容:

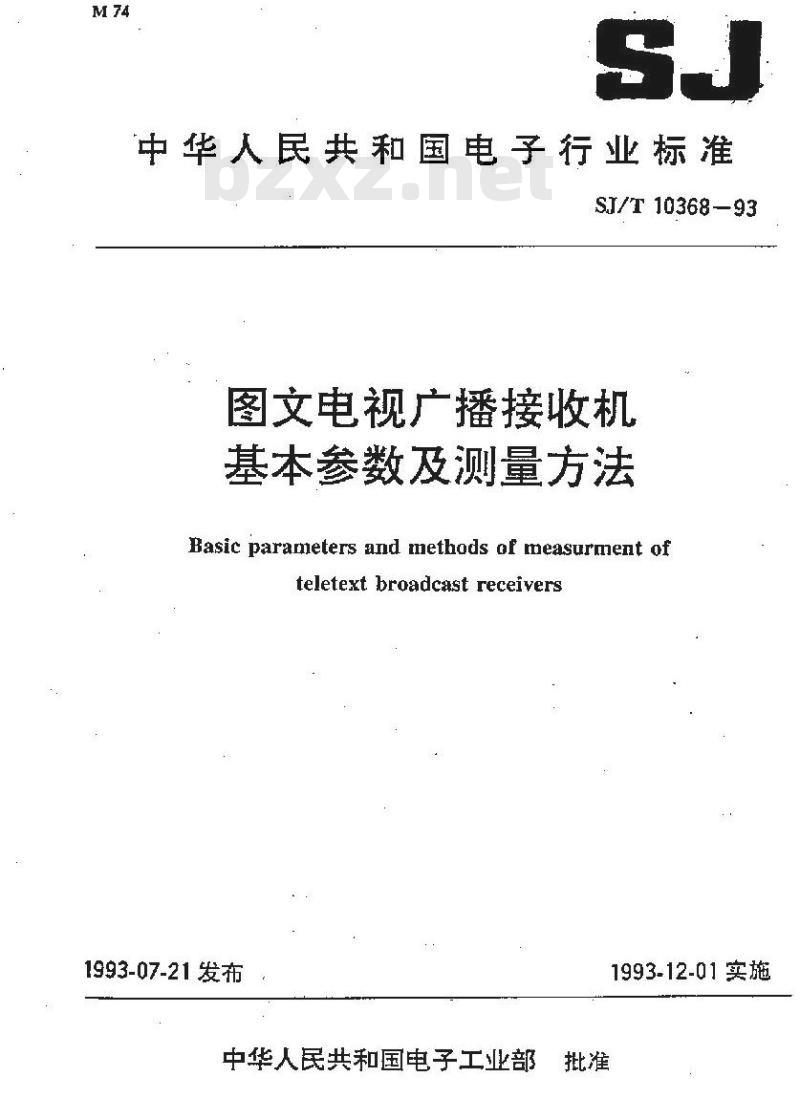

中华人民共和国电子行业标准
SJ/T 10368-93
图文电视广播接收机
基本参数及测量方法
Basic parameters and methods of measurment ofteletextbroadcast receivers
1993-07-21发布
中华人民共和国电子工业部
1993-12-01实施

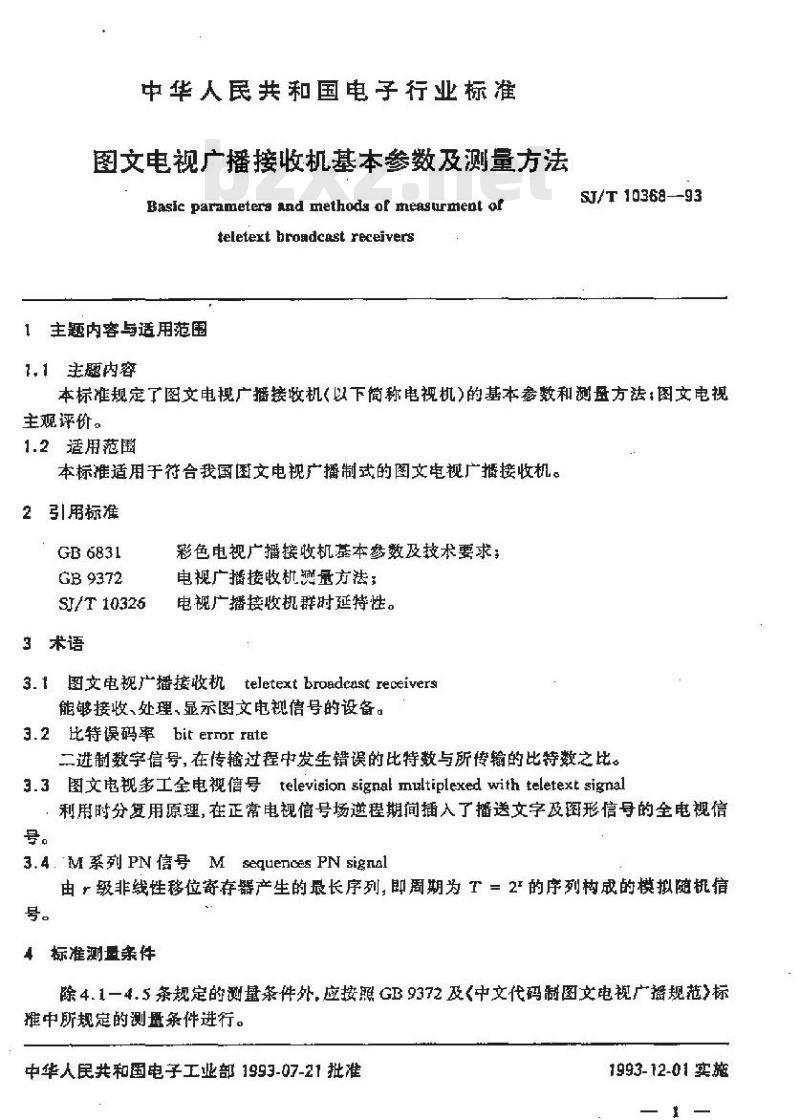

中华人民共和国电子行业标准
图文电视广播接收机基本参数及测量方法Basic parameters and methods of measurment ofteletext broadcast receivers1主题内容与适用范围
7.1主题内容
SJ/T10368—93
本标准规定了图文电视广播接收机<以下简称电视机)的基本参数和测盘方法:图文电视主观评价。
1.2适用范围
本标准适用于符合我国图文电规广播制式的图文电视广播接收机。2引用标准
GB6831
GB 9372
SI/T 10325
3术语
彩色电视广播接收机基本参数及技术要求;电视广播接收机测量方法:
电视广播接收机群时延特性。
3.1图文电视广播接收机teletext broadcast receivers能够接收、处理、显示图文电视信号的设备。3.2比特误码率bitermorrate
二进制数字信号,在传输过程中发生错误的比特数与所传输的比特数之比。3.3图文电规多工全电视倍号television signal multiplexed with teletext signa:利用时分复用原理,在正常电视信号场逆程期间插入了播送文字及图形信号的全电视信号。
3.4.M系列PN信号 MsequencesPN signal由级非线性移位寄存器产生的最长序列,即周期为T=2的序列构成的模拟随机信号。
4标准测量亲件
除4.1一4.5条规定的量条件外,应按照GB9372及<中文代码图文电视广播规范>标推中所规定的测量条件进行。
中华人民共和翻电子工业部1993-07-21批准1993-12-01 实旅

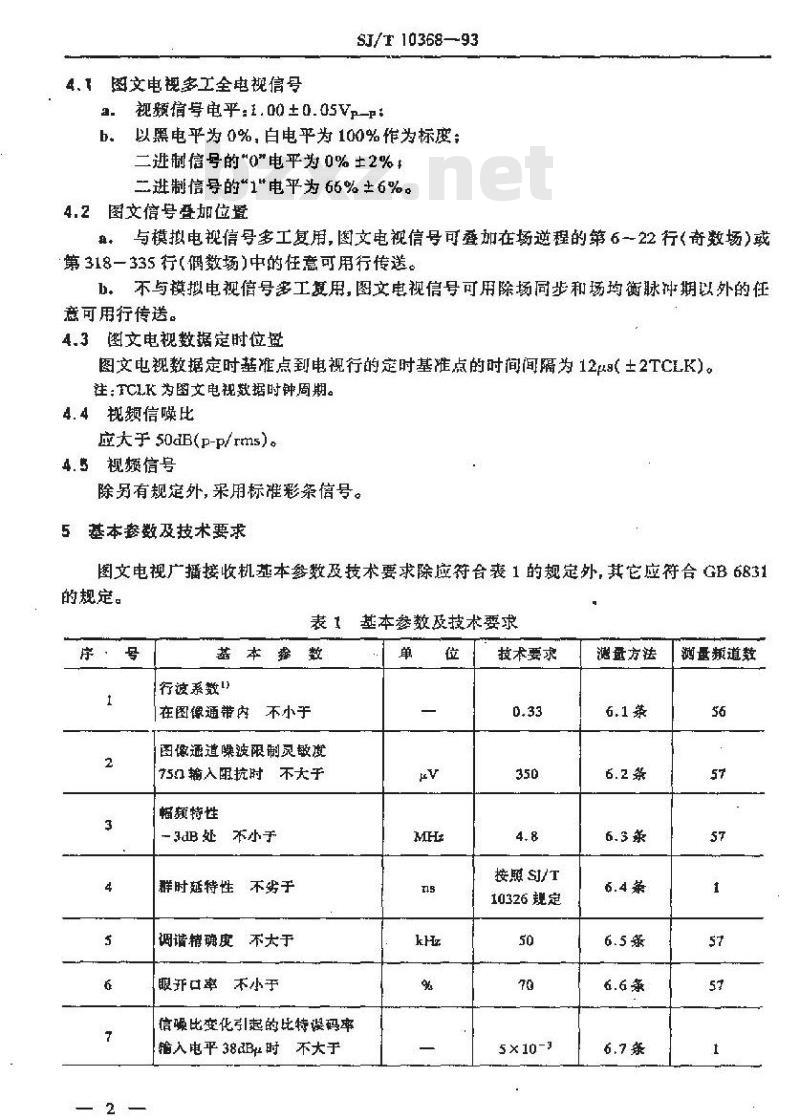

4.1图文电视多工全电视信号
SJ/T 1036893
视频信号电乎:1.00±0.05Vp-p:b.
以黑电平为0%,白电平为100%作为标度二进制信号的\0\电平为0%土2%二进制信号的“1*电平为66%去6%。4.2图文信号叠加位置
。与模拟电视信号多工复用,图文电视信号可叠加在场逆程的第6-22行奇数场)或第318一335行(偏数场中的任意可用行传送。不与模拟电视信号多工复服,图文电视信号可用除场同步和场均衡脉冲期以外的任b.
意可用行传送。
4.3图文电视数据定时位量
图文电视数据定时转准点到电视行的定时基准点的时间间隔为12ug(土2TCLK)。注:TCLK为图文电视数据时钟周期。4.4规频信噪比
应大于 50dB(p-p/ rms)。
4.5视频信号
除另有规定外,采用标准彩案信号。5基本参数及技术要求
图文电视广播接收机基本参数及技术要求除应符合表1的规定外,其它应符合GB6831的规定。
基本鑫数
行渡系数\
在图像通带内不小于
图像通道噪波限制灵敏戏
75门输入阻抗时不大于
幅颖特性
-3dB处
不小于
群时延特性
不发于
调谐精确度不大于
眼开口率不小
信噪比变化引起的比特课码率
输入电平 38dBμ时 不大于
基本参数及技术要求
技术要求
按照 SJ/T
10326规定bzxZ.net
5×10-3
量方法
测量瓶道数
基本参数
$J/T 10368-93

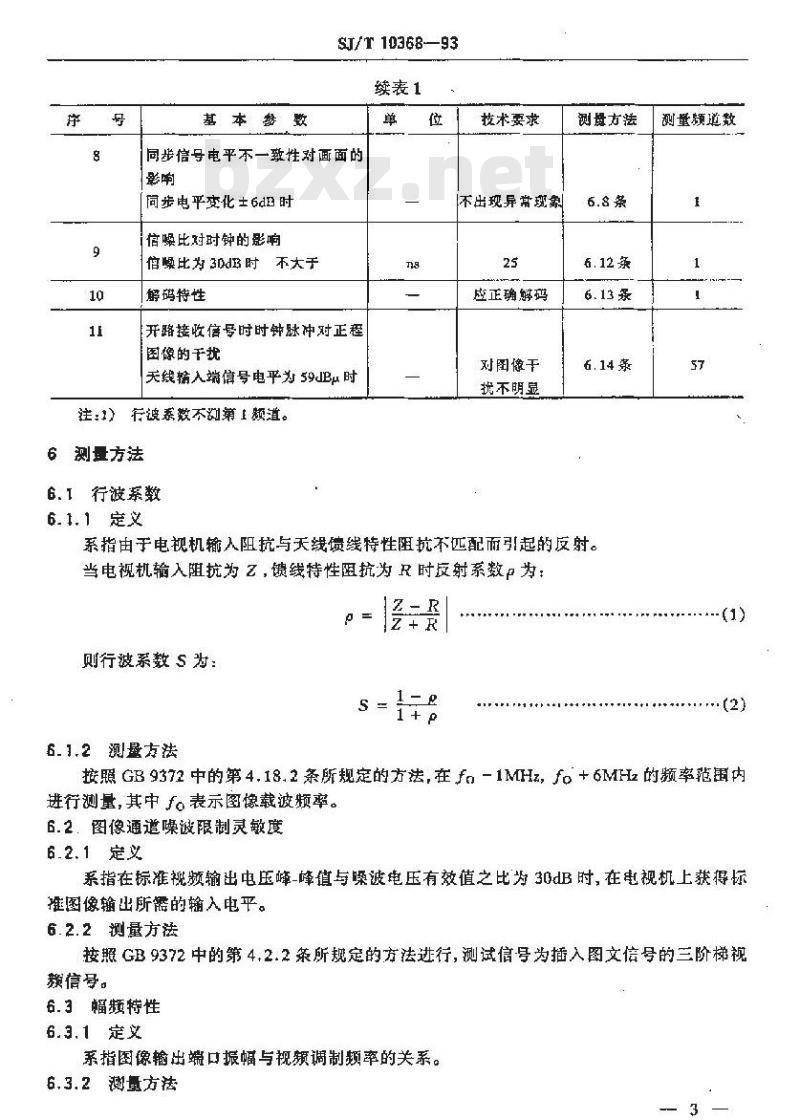

续表1
同步信号电平不一致性对画面的影哺
间步电平变化士6d时
信噪比对时钟的影响
信噪比为30B时不大于
解码特性
开路接收信号时时钟脉冲对正程图像的干扰
天线输入端信号电平为59dBu时
注:行被获不判第1题道。
6测量方法
6.1行波系数
6. 1. 1 定义
技术要求
不出现异常斑象
应正确解码
对图像干
扰不明显
测盘方法
6. 14 条
系指由于电视机输入阻抗与天线馈线特性阻抗不匹配而引起的反射。当电视机输入阻抗为 Z,馈线特性阻抗为 R时反射系数β为:=
则行波系数 S 为:
6.1.2测量方法
测量显道数
接照 GB 9372中的第4.18.2条所规定的方法,在f-1MHz,f。+6MHz 的频率范画内进行测量,其中f。表示图像载波频率。6.2.图像通道噪波限制灵敏度
6.2.1定义
系指在标准视频输出电压峰-峰值与噪波电压有效值之比为30dB时,在电视机上获得标推图像输出所露的输入电平。
6.2.2测量方法
按照GB9372中的第4.2.2策所规定的方法进行,测试信号为插入图文信号的三阶梯视额信号。
6.3幅频特性
6.3.1 定义
系指图像输出媒口振幅与视频调制颊率的关系。6.3.2树量方法

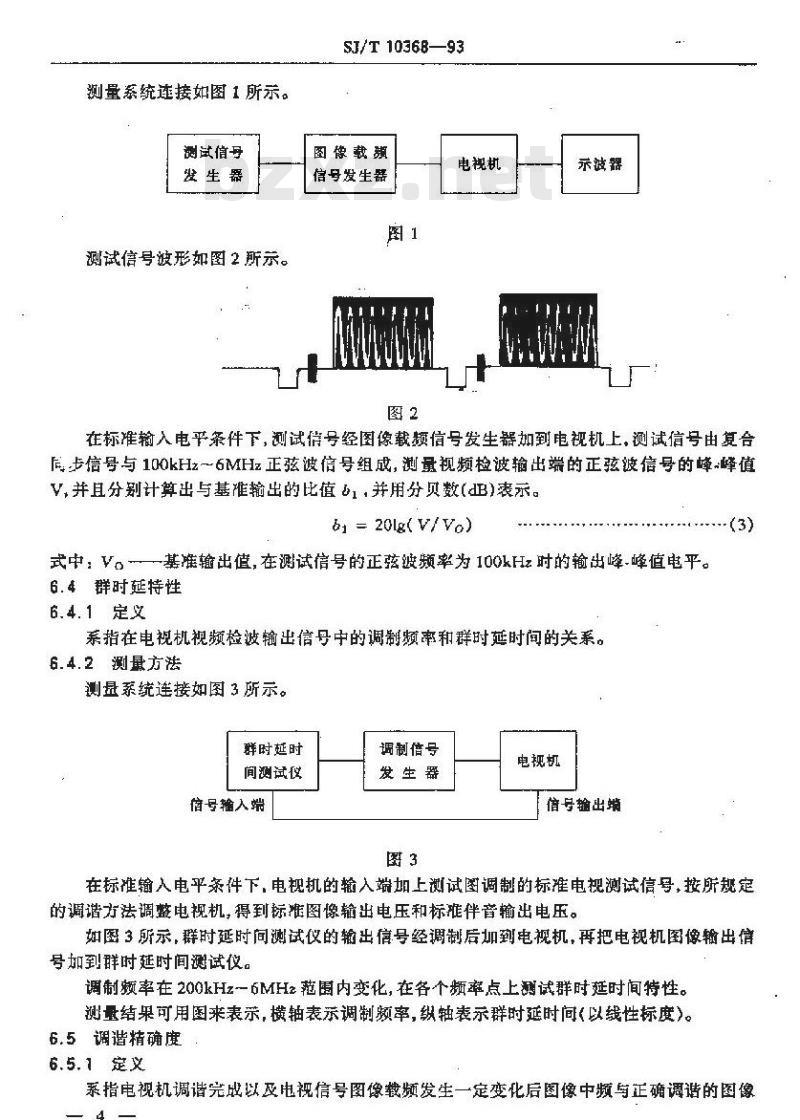

翘量系统连接如图1所示。
测试信号
发生器
测试信号波形如图2斯示。
SJ/T 10368—93
图像载乐
信号发生器
电视机
示波器
在标准输入电平条件下,测试信号经图像载题信号发生器加到电视机上,测试信号由复合同长信号与100kHz~6MHz正弦波信号组成,测量视频检波输出端的正弦皱信号的峰峰值V,并耳分别计算出与基难输出的比值1,并用分贝数(dB)表示。 = 20lg(V/ Vo)
式中:V一基准输出值,在测试信号的正弦被频率为100kHz时的输出峰-峰值电平。6.4群时特性
6.4.1 定义
系指在电视机视频检波输出信号中的调制频率和群时延时问的关系。6.4.2测最方法
测最系统连接如图3所示。
群时延时
间测试仪
信号输入端
调制信号
发生器
电视机
信号输出端
在标谁输人电平条件下,电规批的输入端上谢试图调制的标准电视测试信号,按所规定的调谐方法调整电视机,得到标准图像输出电压和标谁伴音输出电压。如图3所示,群时延时间测试仪的输出信号经调制后加到电视机,再把电视机图像输出信号加到群时延时间测试。
调制频率在200kHz一6MHz范围内变化,在各个频率点上测试群时延时间特性。测量结果可用图来表示,横轴表示调制题率,纵轴表示群时延时间(以线性标度)。6.5 调谐精确度
6.5.1定义
系指电视机调谐完必以及电视信号图像载频发生一定变化后图像中频与正确调谐的图像4
中频之差。
6.5.2测量方法
SJ/T 10368-93
按照GB9372中的3.5条规定,正确调谐电视机,测尽电视机的图像中频频率fo,然后置电视机与正常工作状态(如有自动频率微调,则暨于\ON\位置),调整电视测试信号发生器,使载波率变化+1MHz(-0.7MHz),再加到待测电视机上,测量电视机的图像中频频率(),以千赫兹表示。
调诸精确度fi-fo-」f2fo
取二者最大值。
调谐精确度 1fz—f。1- ffo
对无法按照GB9372中3.5条规定正确调谐的电视机,则按如下方法测量。(4)
在标准输入电平和标准载频频率条件下,电视机输入端加上经调制的测试信号,并进行自动调谐(如有自动频率微调,置于“OFF\位置),置电视机于正带工作状态(如有自动题率微调,置于ON\位置),调整电视测试信号发生器,使载波频率变化+1MHz(-0.7MHz),再加到待测电视机上,测量电视机的图像中频频率2),以干棘兹表示。调谐精确度 = max(I fr - fa 1-I fz - fa 1或
取二者最大。
调谐精确度=max(1f2-fo·-fo)
式中:f。—为标称的图像频频率。6.6眼开口率
6.6.1 定义
系指图文电视信号的眼开口特性,该特性可表达电视机图文电视信号的接收能力,眼高反应了所有抽样位置上可能存在的任何“0”电平与“1\电平之问的最小差别。6.6.2测量方法
测量系统连接如图4所示。
图文信号
发生器
视额信
号发生
图像裁
频信号
发生器
水乎轴
垂直轴
辉度轴
将图文信号播入在视频信号上,经图像载频信号发生器后加到电视机上,输人信号电平设5
SJ/T10368—93
置为69dBu,图文信号选择M系列PN信号(8次以上)中任意一组。把图文信号发生器中的1/4或1/2时信号加到示波器水平轴输入,电视机的视频检波输出信号妞到示波垂真轴输入,叠加位置选通信号加到示波器辉度调制输入,就可形成图文信号的眼图,图5给出眼高实例。图5
图文信号振幅慎用A表示,眼高用B表示,则最大眼开口率P用公式(8)计算为:Pmax
×100%
此测量应在测试系统眼开口率满足90%的条件下进行。改变测量频道,重复上述测量,6.7信噪比变化引起的比特误码率6.7.1 定义
系指信螺比变化对比特误码率的影响。6.7.2测量方法
测量系统连接如图6所示。
图文信号
发生器
视频信
号发生
图像载
额信号
发生器
示波器
比特误码
率测试仪
在标准输入中乎茶件下,M 系列PN信号(8 次以上)任意一组作为图文号插入在三阶梯视频信号上,经图像裁频信号发生器后加到电视机上,调节衰减器,使视领检波输出端的信噪比为40dB,测量此信碟比时的比待误码率。6
SJ/T 10368--93
改变输出端信噪比,从 40dB~15dB,重友上述测风。6.8同步信号平不一致对画面的影响6.8.1 定义
系指问步信号电平偏离标称值时,对图文电视再面的影响。6.8.2测盘方法
测量系统连接如图7所示。
图文信号
发生器
视预信
号发生
图像载
额信号
发生器
在标谁输人电平条件下,整页字符组成的图文信号插人在规频信号上,经图像载频信号发生器后送到电视机,视频信号的图像部分的电平保持不变,逐渐减小同步信号的电平,垂新显示图文电视画面,当画面刚出现异时,测量电视机视频检波输出端同步信号的电平V1。则同步信号电平的减小比L,用公式(9)计算,并以分贝(dB)表示为:Ly = 20lg( V/ V)
式中:V一同步信号的标称电平。(9)
回步信号电平增如时,与同步倍号电平减小时的测量方法相厨,测量出电平V,则同步偿号电平的增加比L3用公式(10)计算,并以分贝(dB)装示为:L2 = 20le(Ve/ V)
·(10)
在测量中,可用示波器监视图文信号的视频信号,以确认图文信号发生器、加器工作常,限高示波器监视送给电视机的图像信号和同步信号,以确认图像载频信号发生器工作正常。
6.9图文信号定时点引起的比特谋码率6.9.1定义
系指图文信号定时点改变对比特误码率的影响。6.9.2测量方法
测量系统连如图8所示。
图文信号
发生器
规频信
号发生
定时位量
调节器
SJ/T 10368—93
图像裁
额信号
发生器
比特误码
率测试仪
在标准输入电乎下,按照(中文代码制图文电现广播规范)标维在规定位与插入图文电视的视频信号,经图像载烦信号发生器输入到电视机,调节衰减密使数据判决以后,在适当的子的比特误码率为10-4。
图文信号为M系列PN信号(8次以上)任意一组。每改变一次图文定时点诞量一次比特误码率。图文信号定时位置相对变动为:-2,-- 1,1,2TCLK.
6.10图文信号电平的不一致引起的比特误码率6.10.1定义
系指图文信号“0\和1电平各自编移规定值时引起的比特误码率。6.10.2测量方法
谢最系统连接如图9所示。
图文信号
发生器
规频信
号发生
图像载
额信号
发生器
以黑电平为0%,自电平为 100%作为标度。妾
比特误码
率测试仪
二进制信号的\0\中平为0%,二进制信号“1\电平为66%,在标准输入电严条件下,调节衰减器,使比转误码率为10\改变\0\与1”信号电平组合,组合编码见表2,量数据判决以后,在适当端子的比特误码率。图文信号为M系列PN信号(8欲以上)任意一组。8
SJ/T 10368—-93
“心”与\1”信号电平组台编码表e
(%)
6.11相邻行图文信号电乎的不一致引起的比特误码率6.11.1定义
系指行扫描期间的图文信号“0\和\1\电平客自偏移规定值时引起的比特误码率。6.11.2谢量方法
測量系统连接如图9所示,
以黑电平为0%,白电乎为100%作为标度。二进制信号的0\电平为%:二进信号“1\电平为66%,在标准输入条件下,调节衰减器,使比特误码率为 10-4,改变\0\与\1\信号电平组台,组合编码见表3.测蛋数据判决以后,在适当端子的比特误码率。
图文信号为 M 系列 PN信号(8次以L)任意一组。表3“0\与\1\信号电平组合编码表组台编码
(1)第nH
(2)第(n+1)H
(3)第H
(4) 第(n + 1)H
(5) 第H
(6) 第(n +1)H
(7)第nH
(8) 第(+1)H
6.12信噪比对时钟的影响
6. 12.1 定义
系指出于信噪比变化引起的数据采样时钟的变化。6.12.2测量方法
测量系统详接如图 10 所苯。
图文信号
发生器
视频信
SJ/T 10368—93
图像载
额信专
发生器
登加位量
在标准输人条件下,插入图文电视信号的视频信号经国像载频信号发生器送入电视机,调节衰减器使视频输出端的信噪比为40dB,用示波器显示数据端口的数据采样对钟波形,测量水平时间上的变化录,并定义为抖动量()。改变视频信号的倍鳗比,从40dB→15aB,重复上述谢量。图文信号为M系列PN信号(8次以上)任意一组,视频信号为三阶梯信号。6.13解码特性
6. 13, 1定义
系指电视机图文电视解码罐能否对图文虑视信号进行正确解码并恢复画面。6.13.2测量方法
测量系统连接如图11所示。
祝频信号
发生器
测试页菌
文电视信号
图像载赖
信导发生器
电视机
在标准输人电乎条件下,把测试页图文电视信号叠加在视獭信号上,经图像载频号发生器轮入到电视机,用目测方法观察电视机显示的画面,看是否与发送的测就页画面一致。測试页图文电视信号编码组成如下:a.
各种字符编码:
DRCS(动态可重定文字符集)编码;挖制属性编码:
连接页编码;
各种组台编码。
SJ/T 1036893
6.14开路接收信号时时钟脉冲对正程图像的干扰6.14.1 义
系指在开路接收信号时,图文电视时钟脉冲对正程图像所产生的千扰。6. 14.2测量方法
测量要求在屏蔽室内或没有无线电干扰的环境下选行,测量系统连接如图12所示。发则天缓
丫齿妆天线
提咳倍中
发生器
慢缺摄信
珍发生学
电视机
场强饮
胖新够
在标准输人电平条件下,图文信号插人标推彩案信号,经图像载频信号发生器调制后如到电视机上,正确调谐电视机,并得到标准图像输出和标准伴音输出,饱和度控制在最佳解码位香。
然后用偶极子天线发射图文电视多工信号,通过室内天线接收信号,用场驱仪或测试接收放大器测量接收的图像信号电平为59dB,在不改变天线位置的情况下,把电视信号加到电视机天线输入端,用主观试看的方法,检查时钟对正图像是否产生干扰,在测量时、应注意白点的于扰和其它形式的干扰,并在有屏幕显示和无屏幕显示两种情况下进行。:
綫度,改用会白场信号,惠复上述测鼠。了閣文电视主观评价
图文电视主观评价用图文电视测试页,应能反映图文电视系统特性中诸如字符集、格式、显示屑性及显示质最等功能,这些功能应符合《中文代码制图文电视广播规范)标准的要求。图文电视主观评价用的显示电路及显象管应对图文显示质量无影响。图文电视接收机的“符合度”反映了传输、误码保护和编码/解码的影响,其评价方法如下。7.1符合度方面缺陷的分类
7.1.1版面缺陷
整页香失;
整页受干扰:
排丢失;
排受于扰;
排移位。
显示缺陷
不正确的字符(错误或宰白);
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
