【化工行业标准(HG)】 常压快开不锈钢手孔

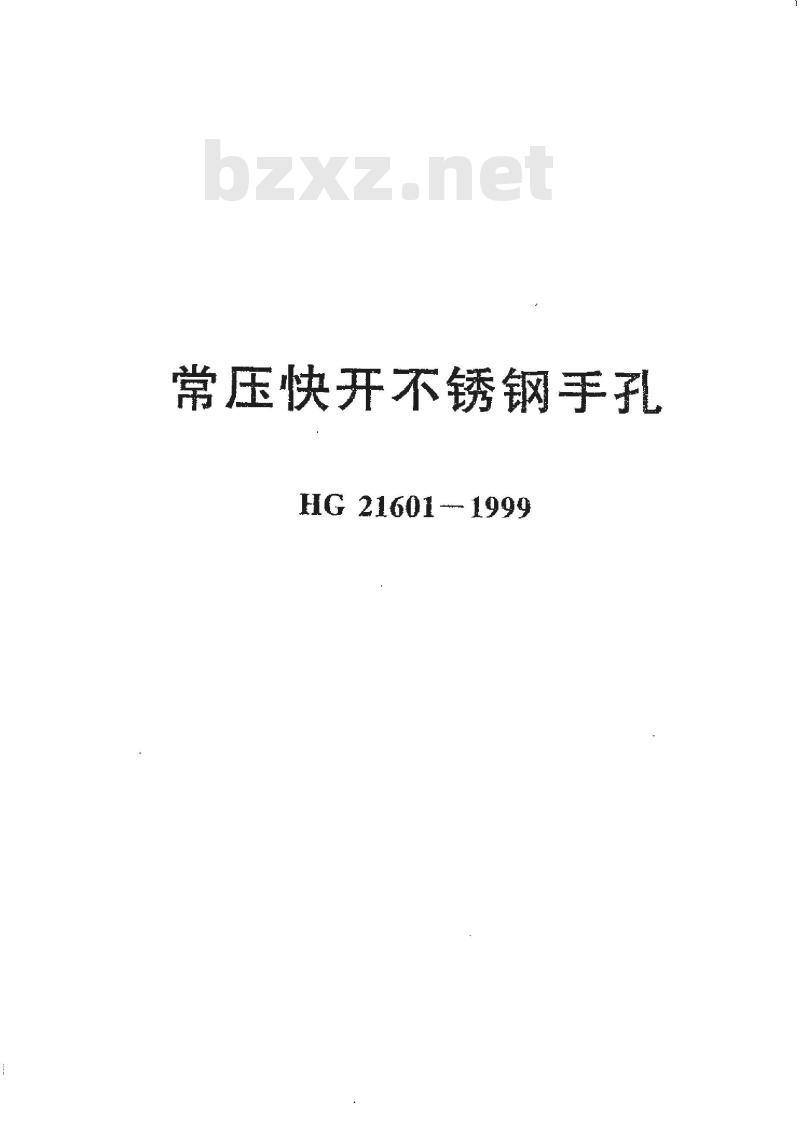

常压快开不锈钢手孔
HG 21601--- 1999

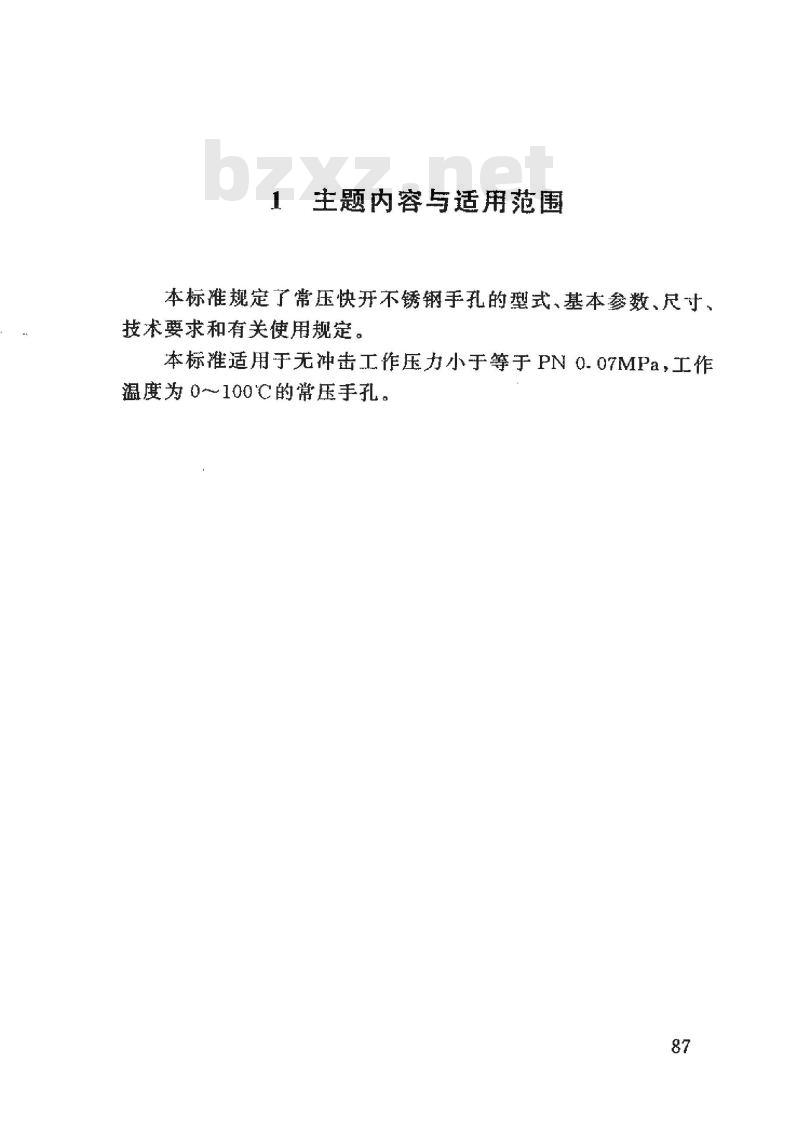

1主题内容与适用范围
本标准规定了常压快开不锈钢手孔的型式、基本参数、尺寸。技术要求和有关使用规定。
本标准适用于无冲击工作压力小于等于PN0.07MPa，工作温度为0100℃的常压手孔。
HG21594

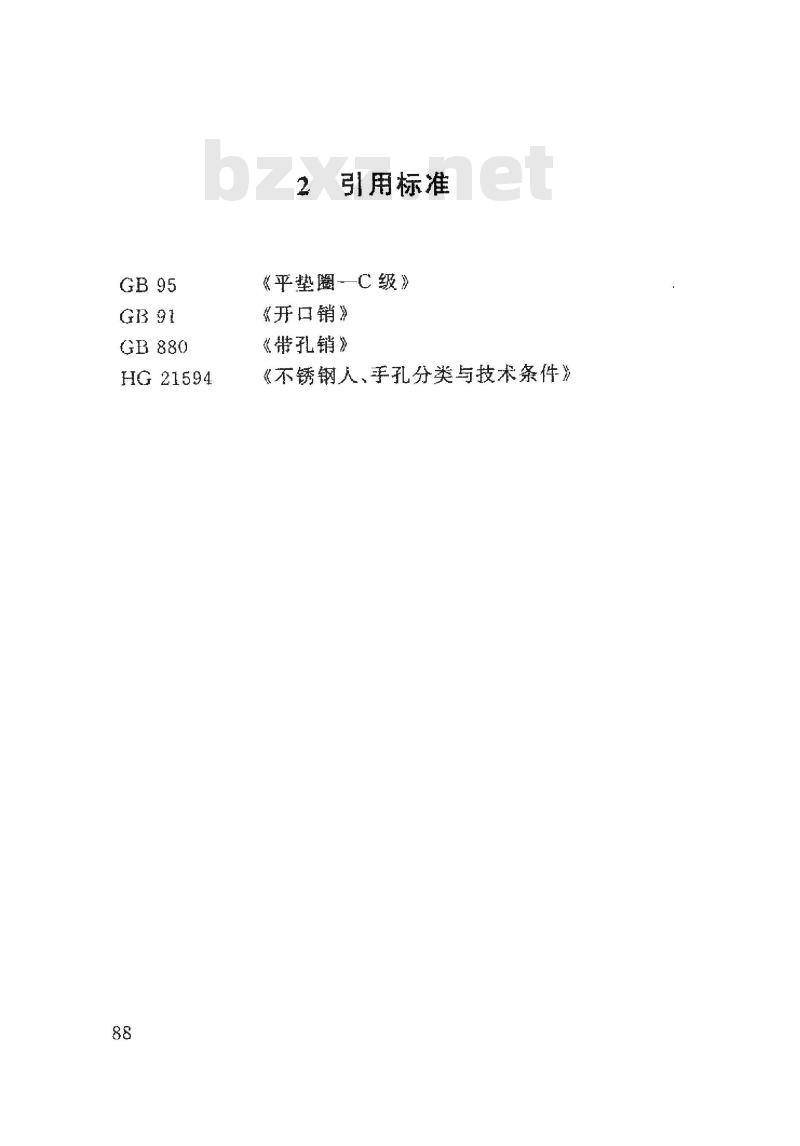

引用标准
《平垫圈C级》
《开口销》
《带孔销》
《不锈钢人、手孔分类与技术条件》9

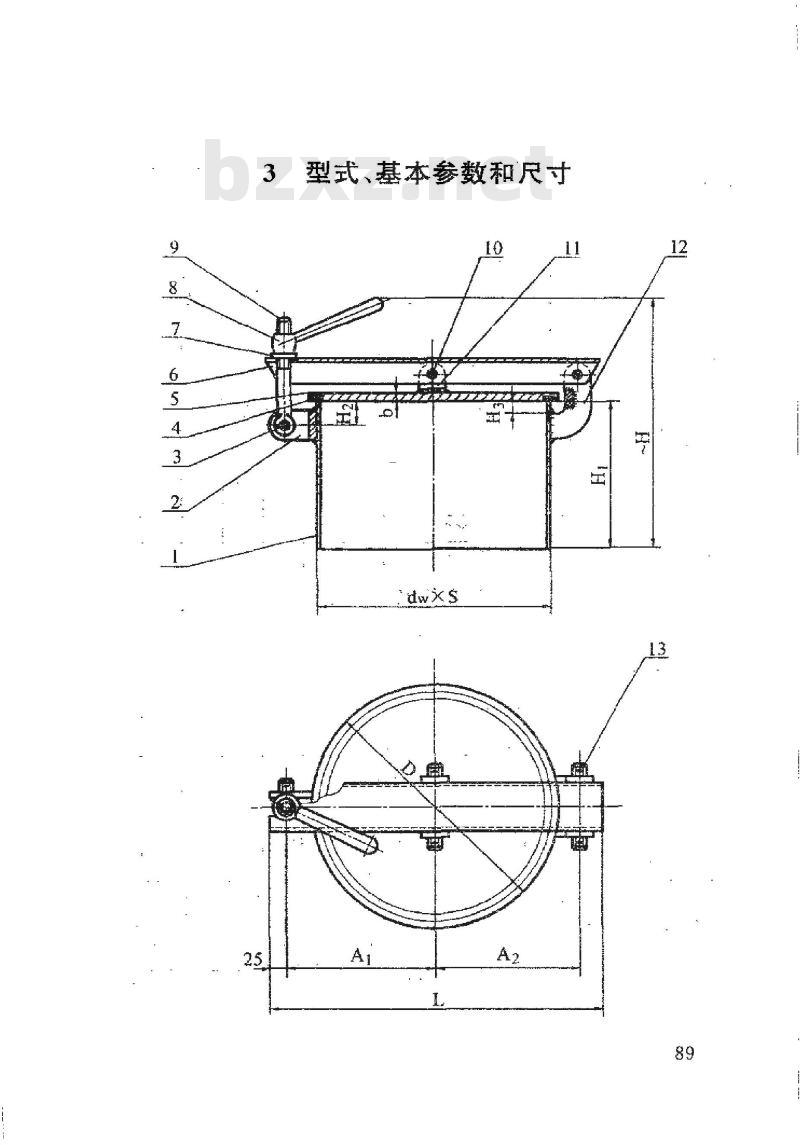

型式、基本参数和尺寸
标准号Www.bzxZ.net
名、称

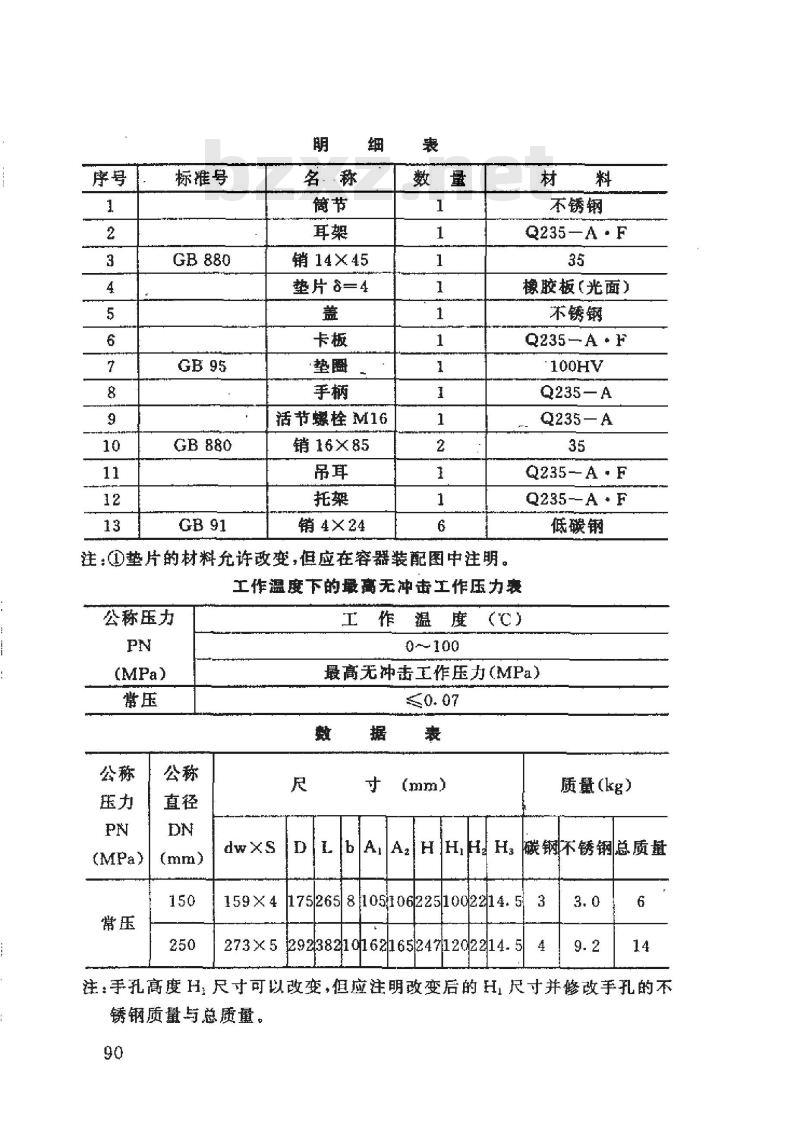

销14×45
垫片8=4
活节螺栓M16
销16×85
销4×24
注：①垫片的材料允许改变，但应在容器装配图中注明。材料
不锈钢
Q235-A·F
橡胶板（光面）
不锈钢
Q235-A*F
Q235-A
Q235—A
Q235-A-F
Q235--A·F
低碳钢
工作温度下的最高无冲击工作压力囊公称压力
工作温度（℃)
最高无冲击工作压力（MPa）
质量（kg）
碳钢不锈钢总质量
17526581051062251002214.5
159×4
273×5292382101621652471202214.53
注：手孔高度H：尺寸可以改变，但应注明改变后的H，尺寸并修改手孔的不锈钢质量与总质量。
技术要求
技术要求按HG21594一1999《不锈钢人，手孔分类与技术条件》的规定。
5常压快开不锈钢手孔图纸日录
常压快开不锈钢手孔
常压快开不锈钢手孔
施工图号
HG21601-—1999
HG 21601 --1999--2
图纸张数
张数！
折1#图
6标记示例
公称直径DN150、H，一100的常压快开不锈钢手孔，其规定标记符号为：
DN 150 HG 21601
H，一180（非标准尺寸）的上例手孔其规定标记符号为：手孔
DN150H180HG21601
