【化工行业标准(HG)】 椭圆快开不锈钢人孔

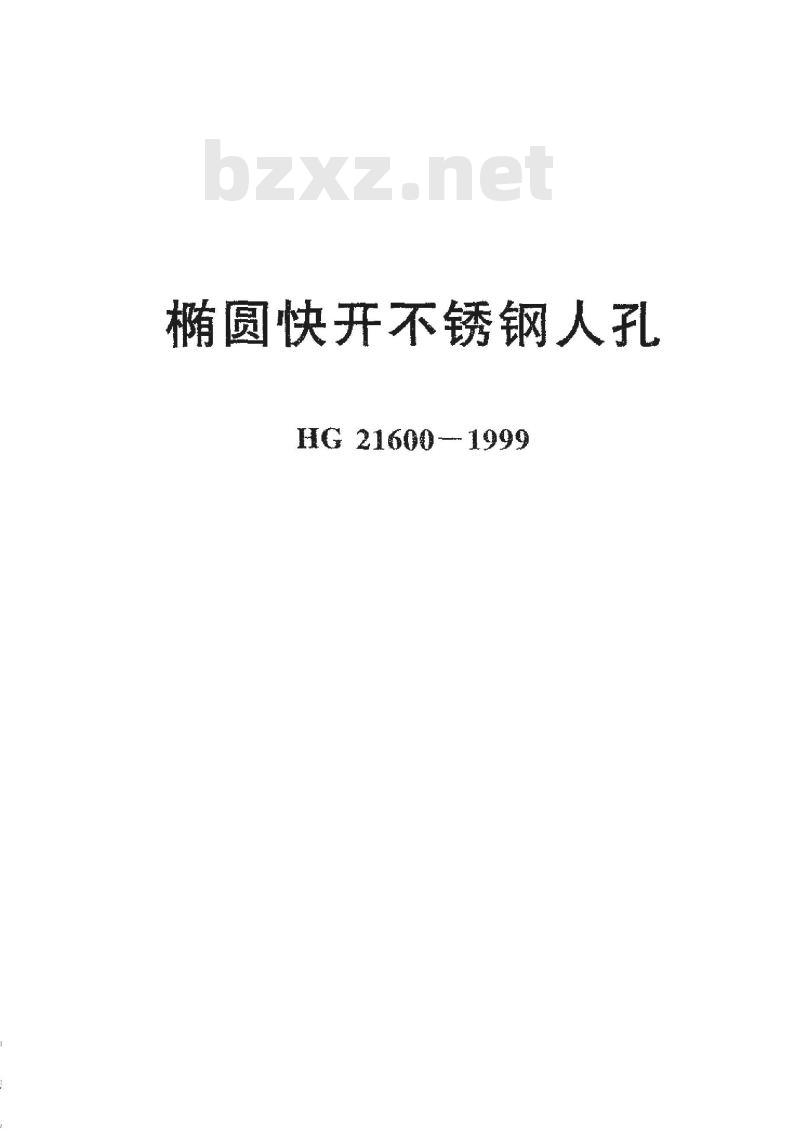

椭圆快开不锈钢人孔
HG 21600--1999

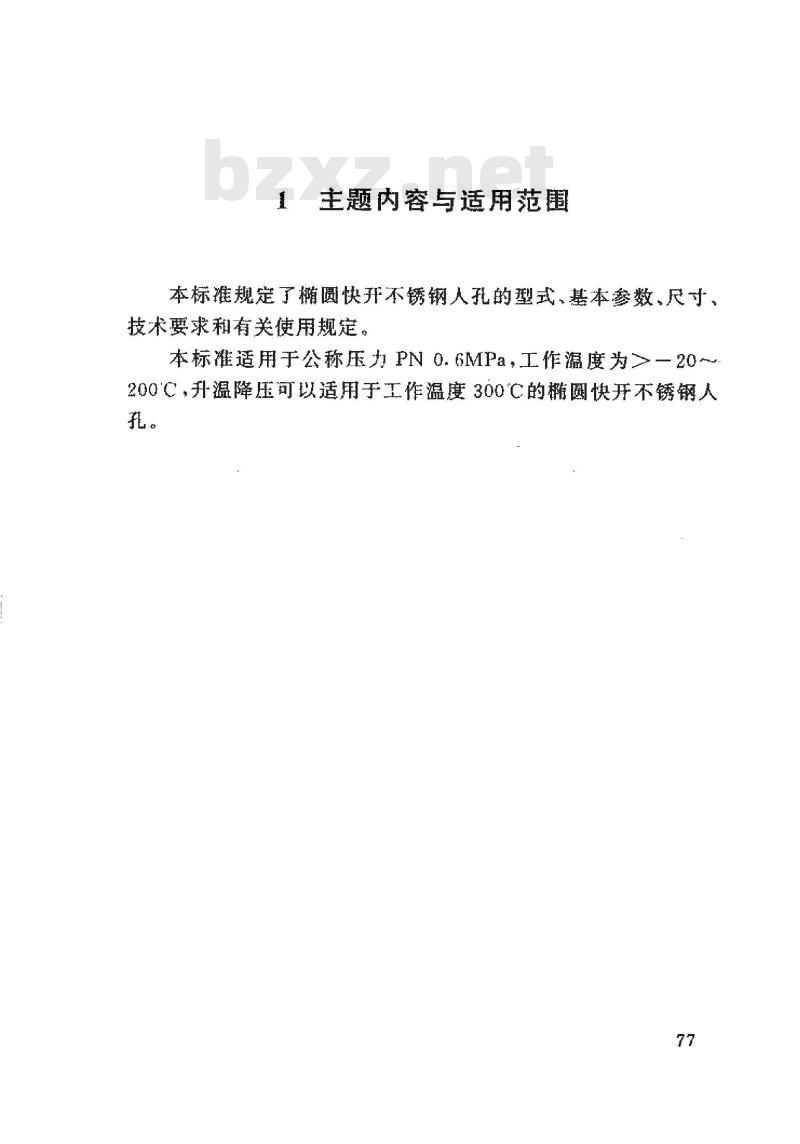

1主题内容与适用范围
本标准规定了椭圆快开不锈钢人孔的型式，基本参数尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN0.6MPa，工作温度为>一20~200C，升温降压可以适用于工作温度300℃的圆快开不锈钢人孔。
GB 880
HG21594
引用标准
《开口销》
《带孔销》
《不锈钢人，手孔分类与技术条件》4
型式、基本参数和尺寸
450X350
注：①人孔高度200，如有特殊要求可以改变，但需注改变后的高度尺寸并重新核对筒节壁厚，如不能满足要求，应增加壁厚，同时修改人孔的不锈钢质量及总质量。Www.bzxZ.net
②人孔的质量为碳钢69kg：不锈钢22.66kg；总质量92kg。③密封面的型式为突面。
标璀号
法兰盖
螺母M24
活节螺栓
上耳板
销20×85
下耳板
销5×30
注：D垫片的材料允许改变，但应在容器装配图中注明。工作温度下的最商先冲击工作压力囊公称压力
-20~100
不锈钢
石棉橡胶板
20R衬不锈钢
Q235-A
Q235-A·F
低碳钢
Q235-A
Q235—A·F
最高无冲击工作压力（MPa）
技术要求
技术要求按HG21594一1999《不锈钢人、手孔分类与技术条件》的规定。
5椭圆快开不锈钢人孔图纸月录
椭圆快开不锈钢人孔450×350
施工图号
HG21600-1999
图纸张数
张数浙1抹图
公称尺寸
定标记符号为：
标记示例
450×350、H一200圆快开不锈钢人孔，其规450×350
HG21600
H，220（非标准尺寸）的上例人孔，其规定标记符号为：人孔
450X350
H=220HG21600
