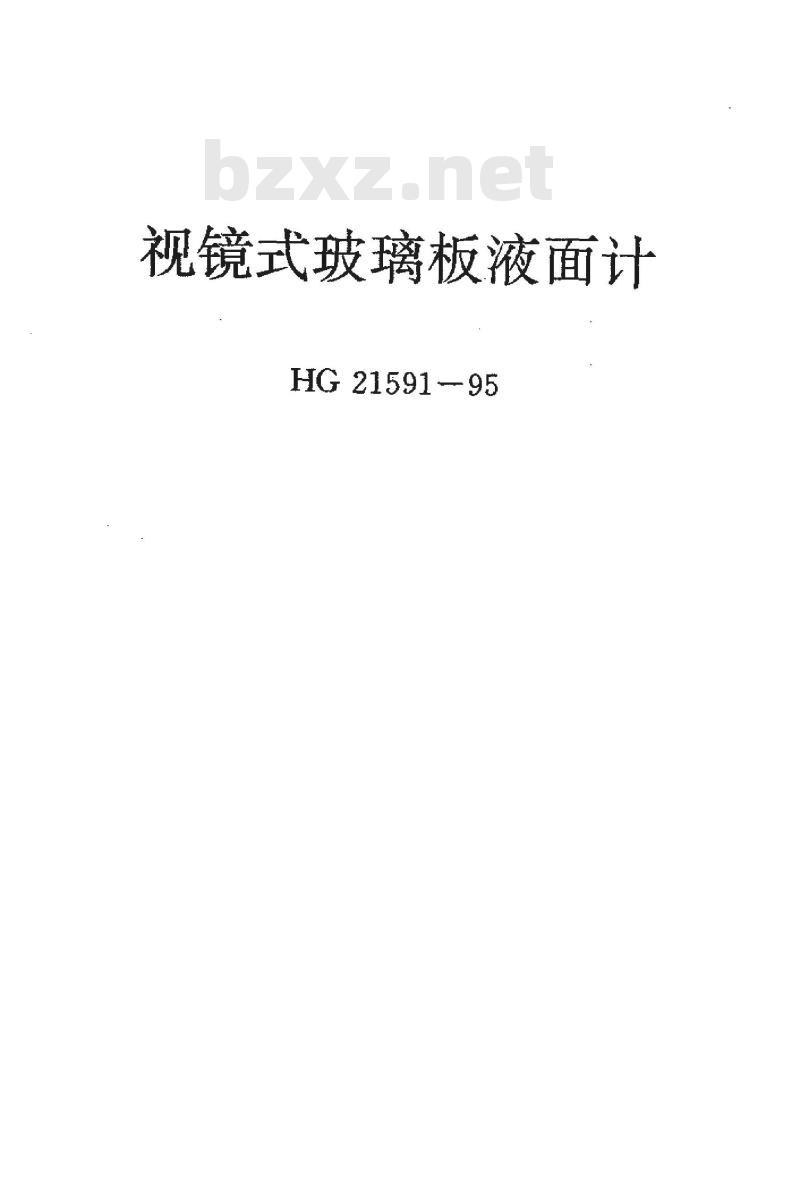

视镜式玻璃板液面计
HG 2159195

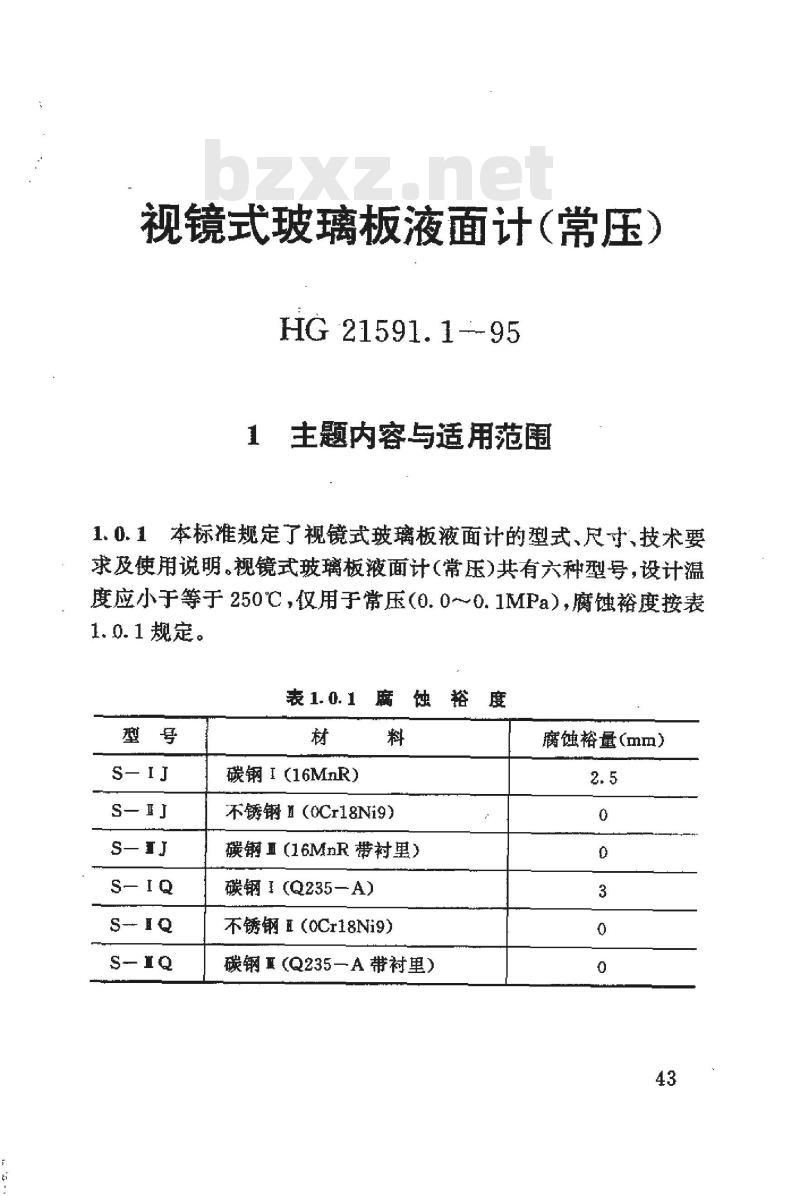

视镜式玻璃板液面计（常压）
HG 21591.1---95
1主题内容与适用范围
1.0.1本标规定了视镜式玻璃板液面计的型式、尺寸、技术要求及使用说明。视镜式玻璃板液面计常压）共有六种型号，设计温度应小于等于250℃C，仅用于常压（0.00.1MPa），腐蚀裕度按表1.0.1规定。
表1.0.1腐蚀裕度
碳钢I（16MnR）
不锈钢直（0Cr18Ni9）
碳钢直（16MnR带衬里）
碳钢（Q235—A）
不锈钢（OCr18Ni9）
碳钢夏（Q235A带衬里）
腐蚀裕量（mm）

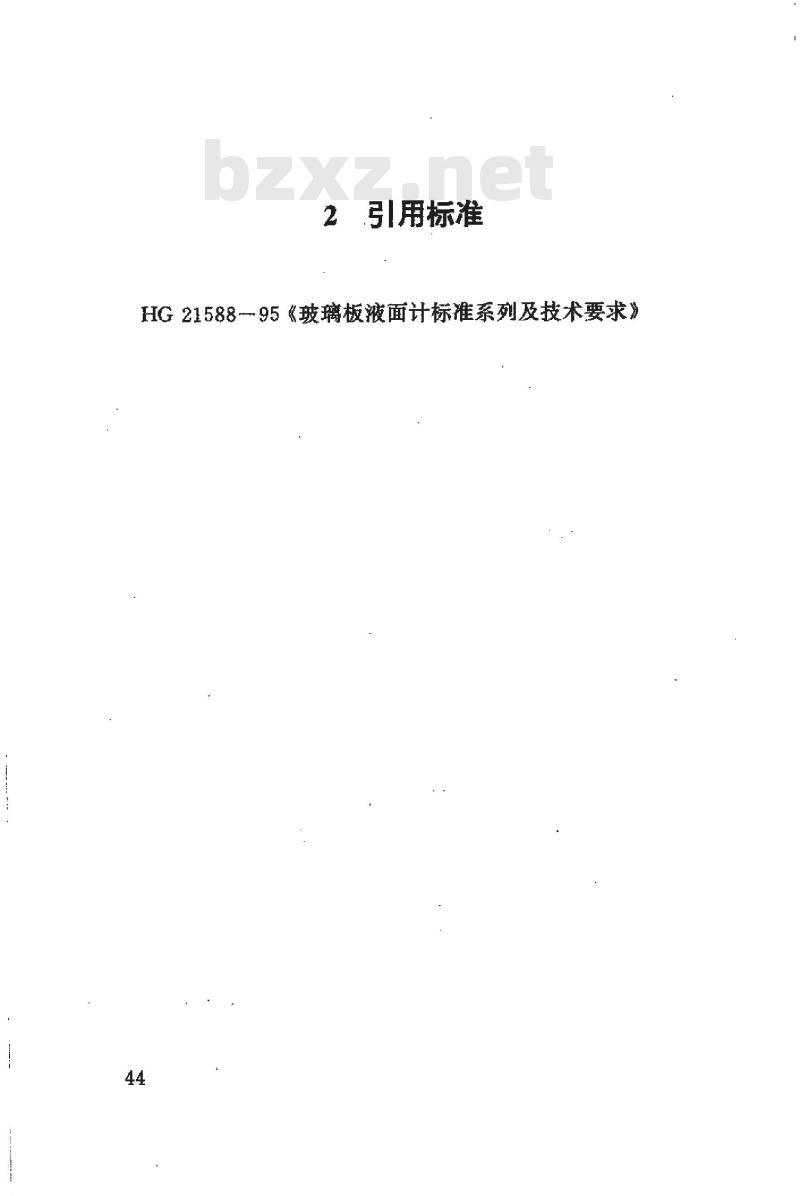

引用标准
HG21588-95《玻璃板液面计标准系列及技术要求》44

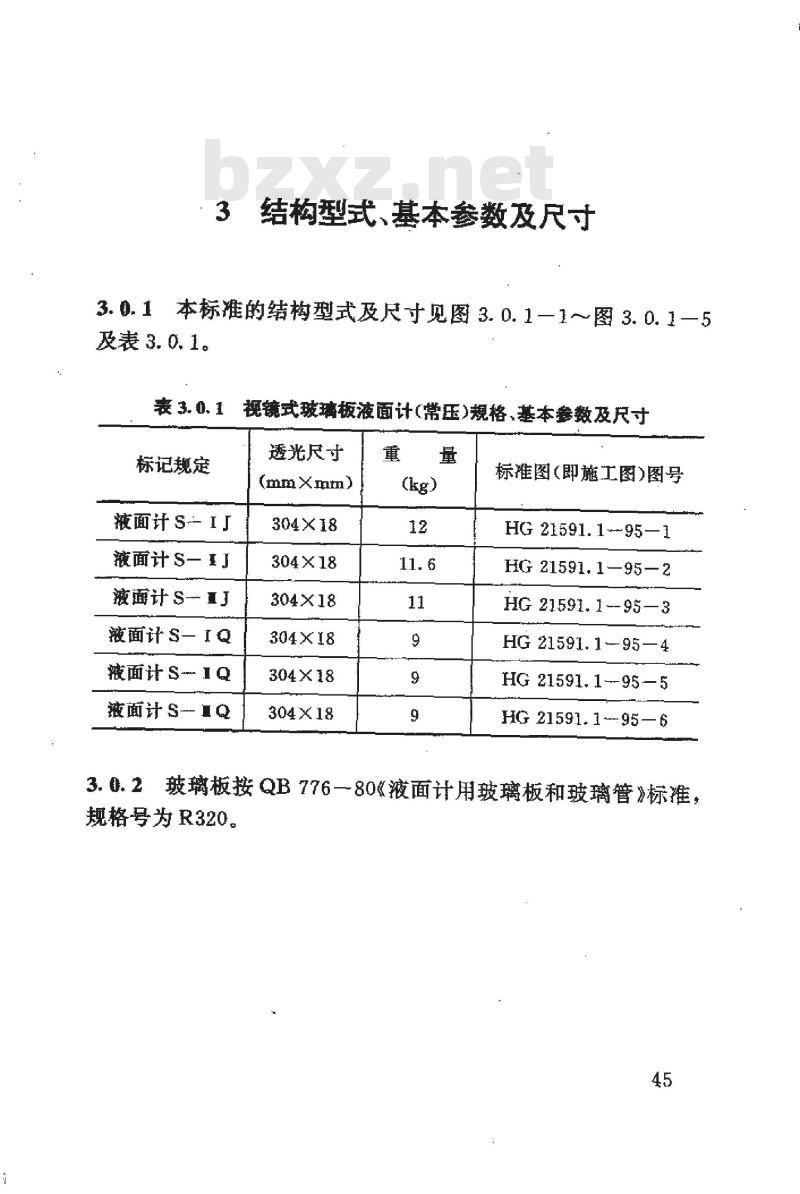

3结构型式、基本参数及尺寸
3.0.1本标准的结构型式及尺寸见图3.0.11~图3.0.1—5及表3.0.1。
视镜式玻璃板液面计(常压)规格、基本参数及尺寸表3.0.1
标记规定
液面计SIJ
液面计S—IJ
液面计S-I
液面计S—IQ
液面计SIQ
液面计SIQ
透光尺寸
(mmXam)
304×18
304×18
304×18
304×18
304×18
304X18
标准图（即施工图）图号
HG 21591.1-95-1
HG 21591.1—95-2
HG 21591.1--95—3
HG 21591. 1-95—4
HG 21591. 1--95—5
HG 21591.1---95—6
玻璃板按QB776-80《液面计用玻璃板和玻璃管》标准，3. 0.2
规格号为R320。

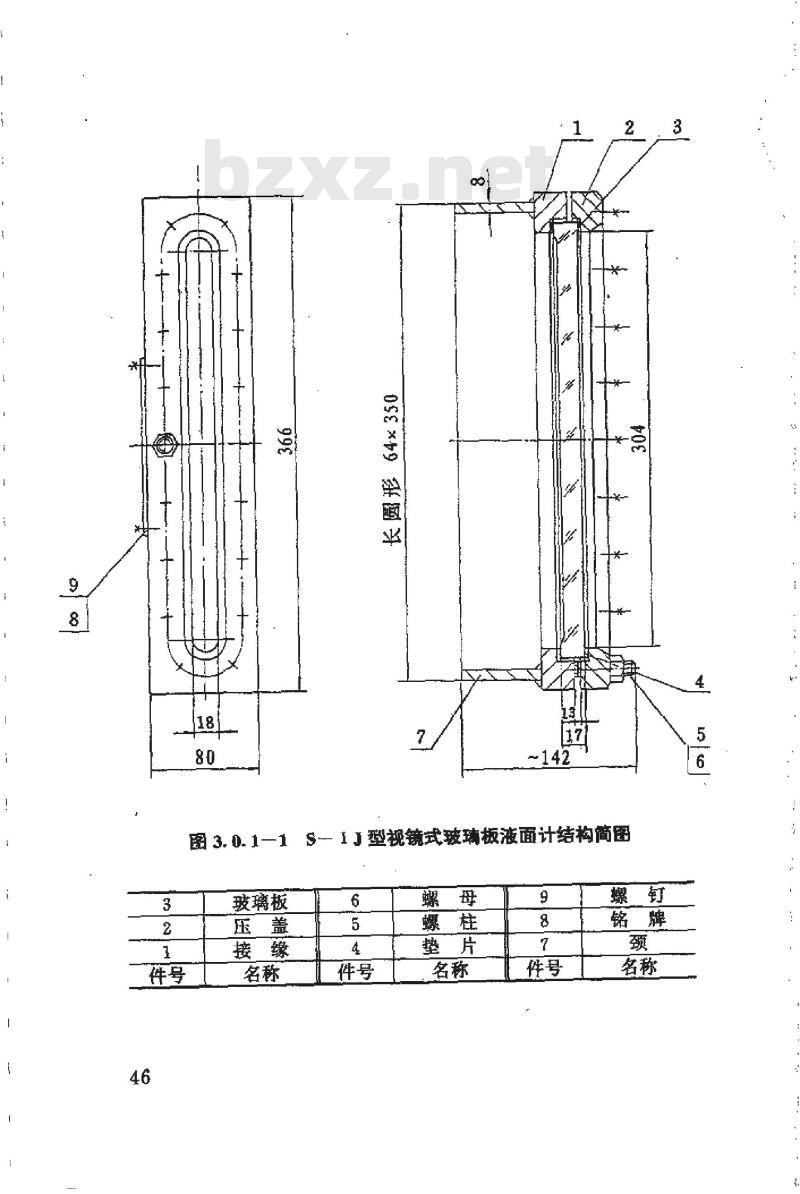

图3.0.1—1
玻璃板
S1J型视镜式玻璃板液面计结构简图6
图3.0.1—
玻璃板
I:J型视镜式玻璃板液面计结构芦图6
图3.0.1-3
玻璃板
重J型视镜式玻璃板液面计结构筋图6
.0型视镜式玻璃板液面计结构简图S- I0.$--
玻璃板
S-IQ型视镜式玻璃板液面计结构筒图图3.0.1—5
玻璃板
4技术要求
4.0.1技术要求应符合HG21588一95《玻璃板液面计标准系列及技术要求》标准中的有关规定。4.0.2碳钢匪型衬里随所在设备进行。衬里材料与所在设备衬里材料同。
5选用规定Www.bzxZ.net
标记规定及其示例应符合HG21588-95标准中有关规定。
5.0.2本标准的各种规格液计按表3.0.1选用，并表示在设备装配图的明细栏中。
5.0.3设计者可以改变垫片（件号4）材质及颈（件号7)长度L，但应在设备装配图上说明，更改的垫片材料仅限于参数为比压Y小于等于25.5MPa、垫片系数m小于等于2.75的材料。5.0.4颈（图3.0.1一1~~3中件号7)不能作为容器开孔补强零件使用。
5.0.5嵌入式液面计为减少焊接变形，接缘（图3.0.1-3、图3.0.1--4中件号1)与容器壁之间角焊缝尺寸应尽量减小。52
附加说明
本标准提出单位、主编单位
和主要起草人
提出单位：
化工部设备设计技术中心站
主编单位：中国寰球化学工程公司主要起草人
编　制：邱文炳
校核：刘梦麟
审核：薛体俊
我祥麟
