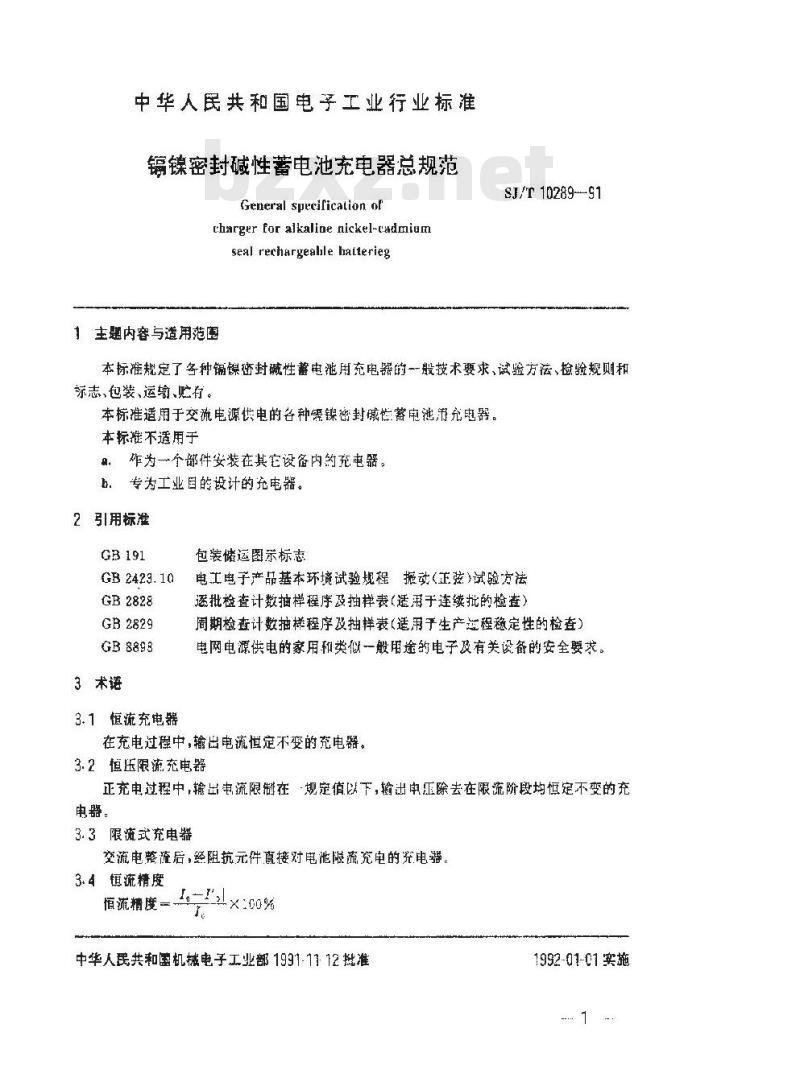

【电子行业标准(SJ)】 镉镍密封碱性蓄电池充电器总规范

中华人民共和国电孚工业行业标准镐镍密封碱性蓄电池充电器总规范General specirication or
rharger for alkaline nickel-radmiumseal rechargeable hallerieg
主题内容与适用范团
SJ/T 10289--91
本标准规定了各种镉谋密封碱性蓄电池用充电器的一-般技术要求、试验方法、检验规则和标志、包装、运输、贮有。
本标准适用于交流电源供电的各种爆镍密封减性蓄电池冠充电器。本标推不适用于
。作为一个部件安装在其它设备内的充电器。：专为工业目的投计的充电器，2引用标准
GB 2423. 10
GB2828
GB 2829
GB 8898
3术语
3. 1 矩流充电器
包装储运图示标志
电工电子产品基本环境试验规程搬动(正弦)试验方法逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样衰（适用于生产迁程稳定性的检查）电网电源供电的家用和类似一般用途的电子及有关设备的安全要求。在充电过程中,输出电流恒定不变的充电器。3.2恒压限流充电器
正充电过程中，输出电流限在规定值以下，输出电压除去在限流阶段均恒定不变的充电器。
3.3限流式充电器
交流电整流后，经阻抗元件真接对电池限流充电的充电据3.4恒流精度
Io-1l×:00%
恒流精度—
中华人民共和国机糖电子工业部1991-11:12批准1992-01-01实施

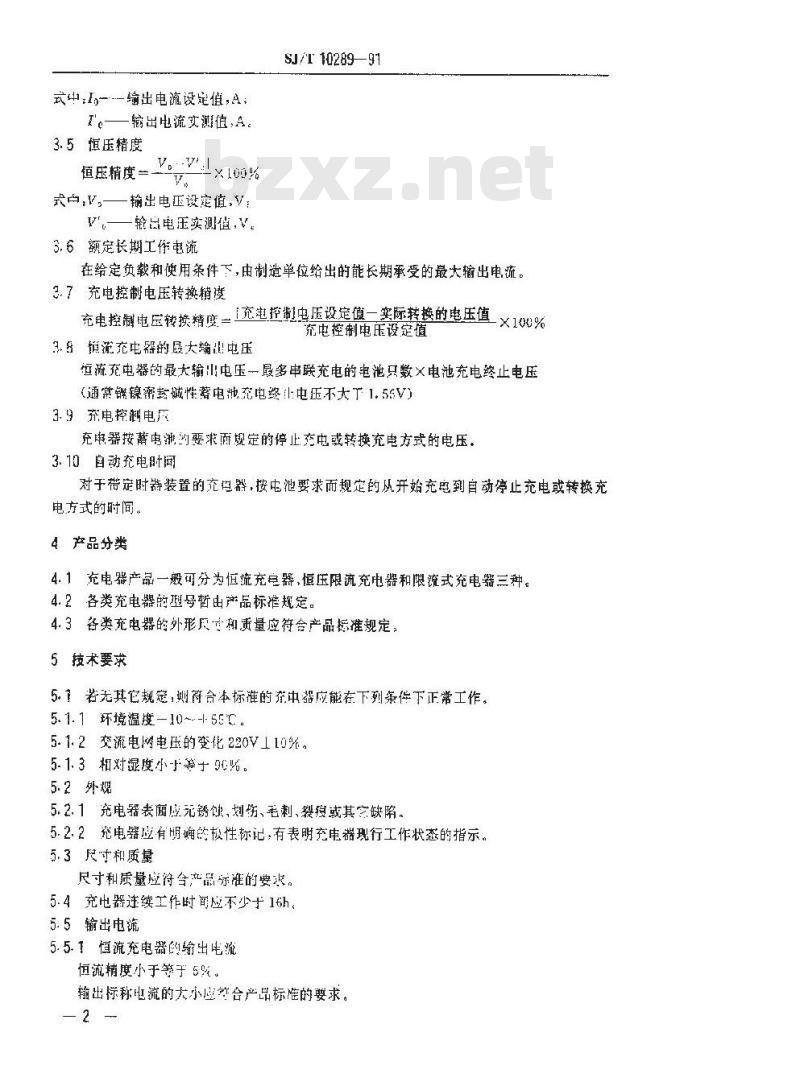

式中--输出电随设定值，A，
I'。——输出电流实读值，A。
3. 5恒压精度
恒压精度=-
-×100%
式凸V—输出电正设定值，V
VL——轮出电压实测值，V
3.6额定长期工作电流
SJ/T 1028991
在给定负载和使用条件下，由制遗单位给出的能长期承受的最大输出电流。3.7充电控制电压转换精度
充电控制电压转换精度=[充也控制电压设定偏一程际转接的电压值x100%充电控电压设定值
3.慎流充电器的晟大输！电压
恒流充电器的最大输山电压一晟多串联充电的电池只数X电池充电终止电压（通常销镍密封碱性著电池充电终止电压不大了1.55V）3.9充电控制电
充电器按蓄电池约要来面规定的停止充电或转换充电方式的电压。3.10自动充电时间
对于带定时器装置的充器，按电池要求而规定的从开始充电到自动停止充电或转换充电方式的时间。
4产品分类
4.1充电器产品一般可分为恒流充器，恒压限流充电器和限流式充电器三种。4.2各类究电器的型号暂由产品标准规定。4.3各类充电器的外形尺利质量应符合产品标准规定，5技术要求
5.1若无其它规定，则筒合本标准的充中器应能在下列案件下正常工作。5.1.1环境温度—10~--55℃。
5.1.2交流电网电压的变化220V110%。5.1.3相对湿度小于等于9℃%。
5.2外规
5.2.1充电器表面应元锈蚀，划伤、毛刺、裂或其空缺陷。5.2.2充电器应有明确的极性标记，有表明充电器现行工作状态的指示，5.3尺守和质量
尺寸和质量应符含产品标准的要求。5.4充电器连续工作时间应不少于16h，5.5输出电流
5.5.1恒流充电器的输出电流
恒流精度小于等于6%。
输出标称电流的大小应效合产品标准的要求，—2

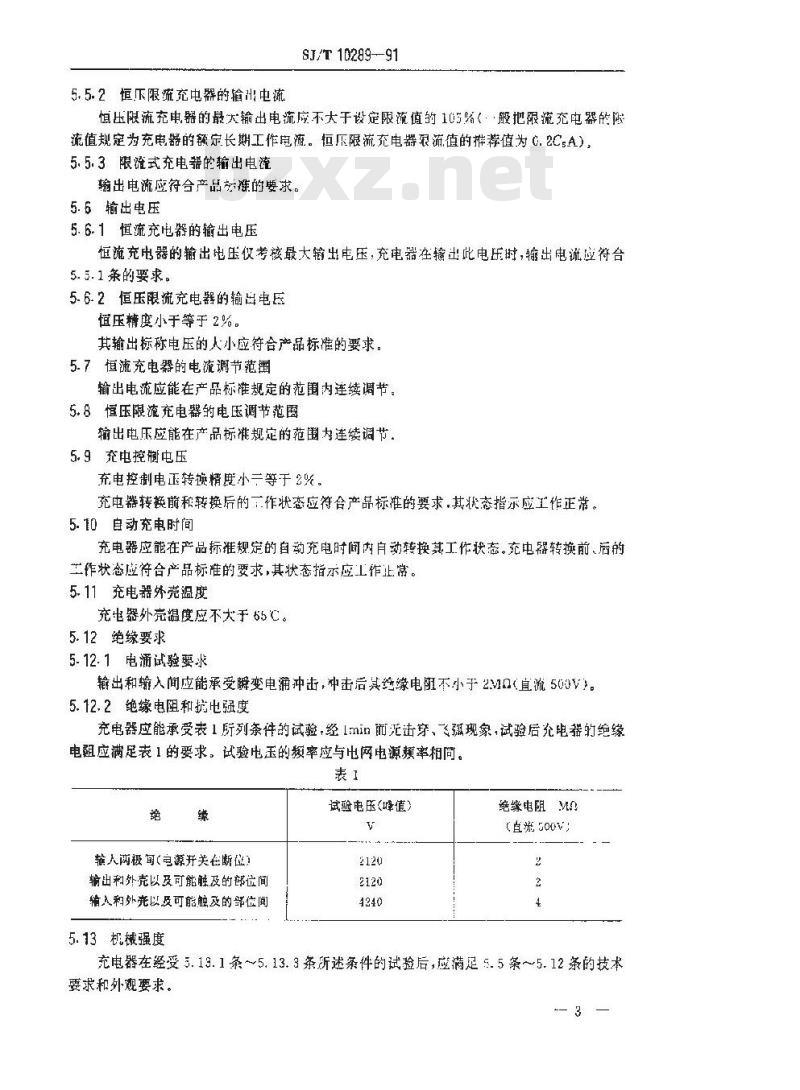

5.5.2恒限流充电器的输出电流
SJ/T 10289-91
恒压限流充电器的最大输出电流应不大于设定限流值的105端（·般把限流充电器的险流值规定为充电器的额定长期工作电流。恒压限流充电器裂流值的推荐值为C.2CsA）5.5.3限流式充电器的输出电流
输出电流应符合产品标准的要求。5.6输出电压
5.6.1恒流充电器的输出电压
恒流充电器的输出电压仅考核最大输出电压，充电器在输出此电压时，输出电流应符台5.5.1条的要求。
5.6.2恒压眼流充电器的输出电E恒压精度小于等于2%。
其输出标称电压的人小应符合产品标准的要求5.7恒流充电器的电流调节范
输出电流应能在产品标准规定的范围内连续调节，5.8恒压限流充电器的电压调节范圈输出电压应能在产品标准规定的范围力连续调节，5.9充电挖制电压
充电控制电正转换精度小等于2%。充电器转换前和转换后的二作状态应符合产品标准的要求，其状态指示应工作正常5. 10 自动充电时间
充电器应能在产品标准规定的自动充电时间内自动转换其工作状态。充电器转换前、后的作状态应待合产品标唯的要求，其状态指示应工作止常。5.11充电器外壳温度
充电器外亮温度应不大于65℃。5.12绝缘要求
5.12.1电涌试验要求
输出和输人间应能承受瞬变电涌冲击，冲击后其绝缘电阻不小于2Mn（直流500V)。5.12.2绝缘电阻和护电强度
充电器应能承受表1所列条件的试验，经Imin而无击穿、飞粥现象，试验后充电器豹绝缘电阻应满足表1的要求，试验电玉的频率应与电网电源频率相间。表1
人两极旬(电源开关在断）
输出和外壳以及可能触及的部近间输入和外亮以反可能触及的部位间5.13机械强度
试验电压（瑾值）
绝缘电阻MO
（直筑500V）
充电器在经受5.13.1条~5.13.3条所述条件的试验后，应满足5.5条~5.12条的技术要求和外观要求。

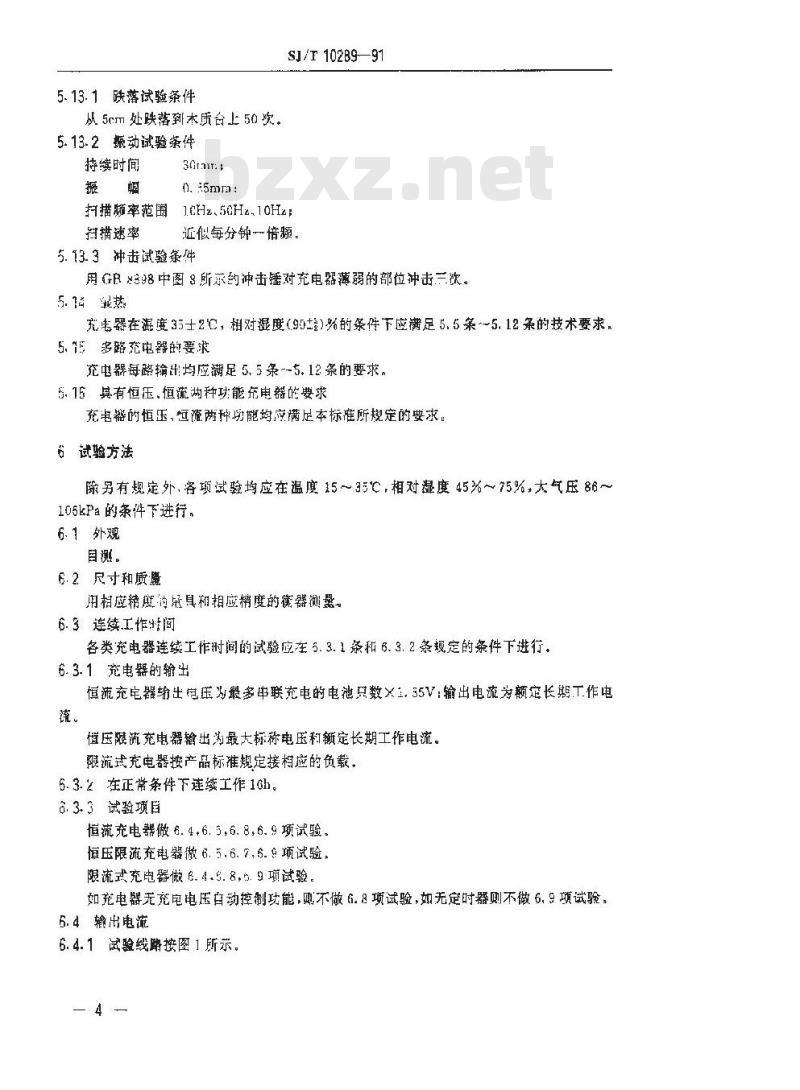

5.13.1跌落试验条件
从 5cm处跌落到本质台上50次。5.13.2振动试验条件
持续时间
SJ/F102B9—91
1CHz.50Hz.10Hz
扫描频率范围
扫描速率
近似每分钟一倍癫。
5.13.3冲击试验条件
用GB88中图8所示约冲击锤对充电器薄弱的部位冲击三次。5.12热
充毛器在度35士2C，相对湿度（90）%的条件下应满足5.5条~5.12条的技术要求。5.5多路充电器的要求
充电器每路输出均应满足 5、5 条--5. 12 条的要求。5.15其有恒压.恒流两种功能充电器的要求充电器的恒压、恒随两种功能均应满足本标准所规定的要求6试验方法
除另有规定外，各项试验均应在温度15~～35℃，相对显度45%~75%，大气压86～105kPa的条件下进行，
6.1外观
目测。
6.2尺寸和质题
用相应精度的最具和相应精度的駕器测量6.3连续工作时间
各类充电器连续工作时间的试验应在5. 3. 1条和 6. 3. 2条规定的条件下进行。6. 3.1 充电器的输出
恒流充电器输出电压为最多串联充电的电池臣数X1.35V：输出电流为额定长期工作电流
值压限流充电器输出为最大标称电压和额定长期工作电流。限流式充电器按产品标准规定接相应的负教，6.3-2连正常条件下连续工作16h。6.3.3试验项目
恒流充电器做 存. 4,6. 5,6, 8,6. 9 项试验。恒压限流充电器微6.5.6.7.6.项试验。限流式充电器做 6.4.5. 8,5.5 项试验如充电器无充电电压自动控制功能，购不做6.8项试验，如无定时器则不做6.9项试验，6.4、轮出电流

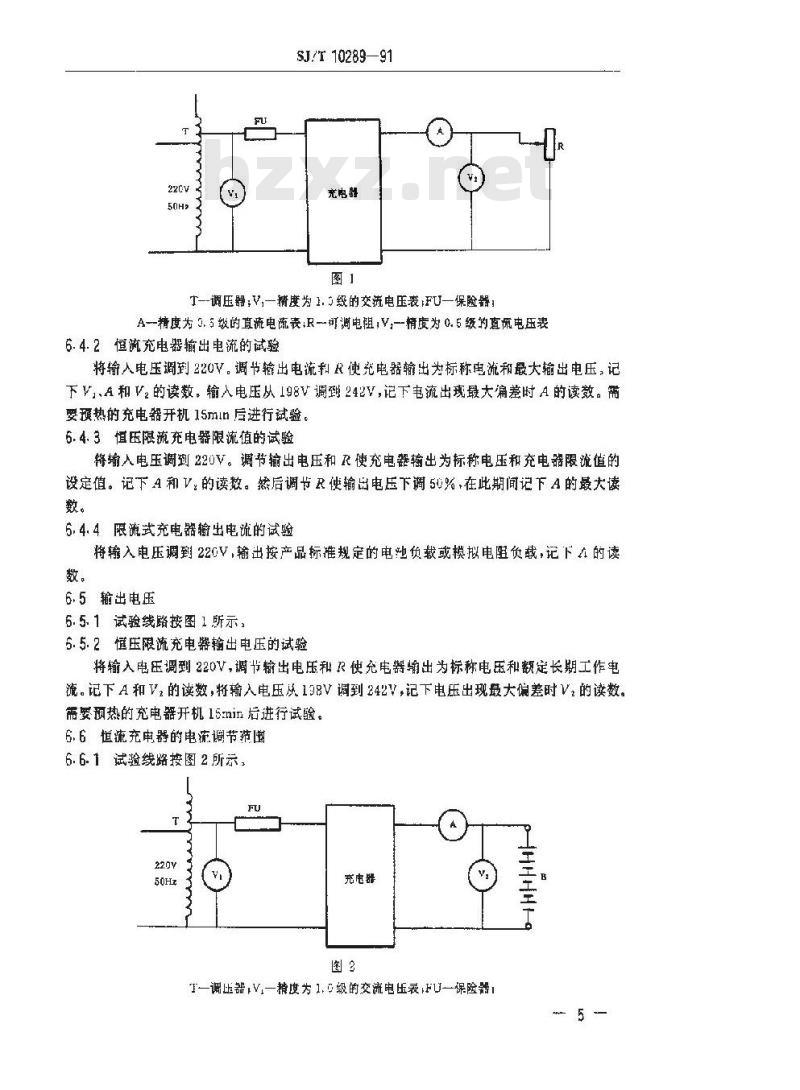

6.4.1试验线路按图1所示。
SJ/T 10289—91
充电器
T--调压; Y,一播度为 1, 3级的交游电压表tFUI一保附器A一精度为 0. 5 级的直流电疏表;R~可调电组;V,一精度为 0. 5 级的真风电压表6.4.2恒流充电器输出电流的试验将输人电压调到220V。调书输出电流利R使充电器输出为标称电流和最大输出电压，记下V,、A和V,的读数。输人电压从198V调到242V,论下电流出现最大编差时 A 的读数。需要预热的充电器开机15mln后进行试验。6. 4. 3恒压限流充电器限流值的试验将输人电压调到220V。调节输出电压和R使充电器输出为标称电压和充电器限流值的设定值。记下A和V，的读效。然后调节R使输出电压下调50%，在此期间记下A的最大读数。
6.4.4限流式充电器输出电流的试验将翰入电压调到22V输出按产品标推规定的电负载或模拟电阻负载，记下在的读数。
6.5输出电压
6.5.1试验线路按图1所示，
5.5.2压限流充电器输出电压的试验将输入电压调到220V，调节输出电压和R使充电護输出为标称电压和额定长期工作电流。记下 A和 V的读数,特输入电压从138V 调到 242V，记下电压出现最大偏差时 V的读数。需要预热的充电器开机15min后进行试验。6.6恒流充电器的电流调节范围
6.6.1试验线路按图2所示，
充电器
T一调压器,V,一糖度为 1. 0级的交流电压表FU一保险器HHHH
SJ/T 10289—91
A一精度为0.5级的直流电流表V:一档度为3. E级的直流电医表B一电池组，单体电池的数量为充电器串联充电的最大读数6.6.2输人电压调到198V。输出电流以最小调到最大，记下这个范围，并监测A的指示是否连续。
6.7电压调节范围
6.7.1 试验线踏接图 1 所示。
6.7.2将输人电压调到198V。调节充电器的电压，从最小调到最大，记下这个范围，并监测V.的指示是否连续，在整个试验期间A的指示应是限流值的90%～95%，6.8充电控制电压
6-8.1试验线路按图2所示。
6-8.2将输入电压到220V，使充电器输出额定长期工作电流。记下V，和A的读数。开3专位的数字电压表测量电池的端丰压，充电器转换的瞬间，数学中压表所测到的最大电压值为充电控制电压。记下这个数据。然后再记下状态转换后和的读数。日测转换前后的状态指示。
6.9自动充电时间
此项试验和6.3条所述试验结合起来做，充电器在开始工作的瞬解闻，便充电器从签于始计时，记下这一时刻的时间、A和V，的读数，当机器自动转换后，再记下转换那一时刻的时间、A和V。的读数，监测转换前后的状态指示。6.10外壳温度
将充电器放入35±2℃的恒温箱中，输入220V。输出如6.3.1条所述，工作2h，测量外壳的温度并记录。
6.11绝缘要求
6.11.1电涌试验
6.11.1.1试验线路按图3所示。
充电器
C=F,R,=1R,=M,100M,
R,=0.1Ma;Rs=15Ma,S—开关;V--静电电压表6.11.1.2将1nF电容器充电到10kV以每分钟12次的最大速率在输入和输出端进行50次放电冲击试验，冲击后用500V兆欧表测量被试绝缘间的电阻。6.11.2绝缘电阻和抗电强度
6. 11.2. 1 试验线路按图 4 所元。6
高压发生器
SJ/T 10289--91
充电器
R=1knV—静电电王表
绝绪白
6.11.2.2将高压发生器电源开关接通，逐步调整升医钮使之达到规定值，计时1mim立即关断高压发生器。在此期间目测充电器各部位应瓦击空、飞班现象。联下充器，用50V兆欧表量被测绝缘间的电阻
6.12机裁强度
6.12.1跌落试验
充电器放置丁水平的文承板上，使充电器从Ec1处赋萍到木质台上50次。6.12-2搬动试验
将充电器按正常的使用位管固定在振动台上。按5.23.2条所述条件振动39min。6.12.3冲击锤试验
设备紧固在刚生支架上，用GB8898丰图8所示的冲击对带电元件的保护外充和较髓弱的方（包括处于拔出位置的推拉件、手柄、把手或开关钮等）冲击二次，锤顶应垂直压在试面三，
6. 12. 1 条～~5,2. 3-条至部试验微完后,之做1, 11条和 6. 3. 3 条所迟试骑。6.13湿热
将充出器盖上塑料薄膜（防止水分育接流人机内）放入凝热箱中，在温度为35土2℃，相对凝度（90)%的条件下，放置48l。取用栏机，抹去水渍。在3Cmin内做完6.11条6.3.3所述试验并月测窄电器外观应符合5.2条的要求。6.14多踏输山充证器试验
进行多路输1.充电器试验时，其试验项目、方法利单输出充电相同，只是在对其中一路进行测试时其余各路的输出均凝6、3.1条所，6.15具有恒流和恒压满种动充电器的试验如果充电器具有恒流和恒压两种功能，首先选择恒流功能做6.4.2条、6.6条试验，再选择恒压功能做6.5.2条、6.7条试验，其会试验项目均选择恒流攻能进行试验。检验规
7. 1.充电器的检验分交收趋验和例行检验。7.2充电器出制造【质量检验部们负责检验：7.3安收检验按表2、表3现定进行。7.3.！观、尺寸和质量的批详检套采闻CH2828中的-次抛拌为案。其试验项目、检查水率和台格质整水平(A食L)等度待台表规序
试验项目
尺寸和质壶
SJ/T 10289--91
技术要求
7. 3.2表3所列项日按否分之百龄验试验友法
交收检验后的处置按（GR 2828中4.12 条进行。7. 3. 3
试验项目
输出电流
输出电乐
电流调节地围
电压调节范
充电控制电压免费标准下载网bzxz
自动分电时间
技术要求
试验方法
检查水平
试验项目选择
注：(如果充电器无充电电压自动控动能则不做第五项试验，如果充法器无定时器则不做第六项试验。
②打√者为应验项自。
7.4例行捡验
7.4.1例行检验样品，在提交的单位产品完成~-半后,从交收检验合格的产品中随机取样。7.4.2例行检验的抽样采用 GB 2829中·--次抽方案，其分组、试验项目、判别水平(DL)等应符合表4规定。
试验项目
外壳湿度
绝缘要求
机械强度
技术要求
试验方法
抽样周期
例行检验后的处置按GD2829中4.12条进行。8标志、包装,运输和贮存
8.1标志
产品应有名称,型号、商标、生产厂、制遣日期和生产批号。8.2包装、贮运图苯标志应符合GB191规定，8.3包装
8.3.1充电器必须装入包装箱内。8.3.2包装箱内应附有装箱单，产品盒格证书和配套件。B
8.3.3包装箱应标明：
a，产品型号；
b。毛重(kg);
SJ/T 10289—91
c．小心轻放、防湿、间上等标志d、厂名、通讯地址及出厂日期。8.4运输
产品在运输过程中，应防上目晒、淋、剧烈冲击和振动。8.5贮存
B.5.1产品应保存在常温、F燥、通风处。2产品严禁和腐但性物质存放在一起。8. 5. 2
附加说明：
本标准自中华人民共和玉机械电子二业部巨子标准化研究所提出。本准自七正五一负贵总草。
本标准起草人：王思聪。
