架空配电线路及设备运行规程
(试行)
SD 292-88
中华人民共和国能源部
目藍次此内容来自标准下载网
关于颁发《架空配电线路及设备运行规程》(试行)的通知能源电［1988］20号
为了加强架空配电线路及设备的管理，提高安全、经济运行水平，原水利电力部组织有关单位制订了《架空配电线路及设备运行规程》，现颁发试行。在试行中，如发现问题，请随时告我部电力司。中华人民共和国能源部
1988年9月1日
第一章　总则　
第1.0.1条本规程适用于10kV及以下架空配电线路及其设备的运行。第1.0.2条运行单位应贯彻预防为主的方针。根据地区和季节性特点，做好运行、维护工作，及时发现和消除设备缺陷，预防事故发生，提高配电网的供电可靠性，降低线损和运行维护费用，为用户提供优质电能而努力。第1页共31页
SD292-1988

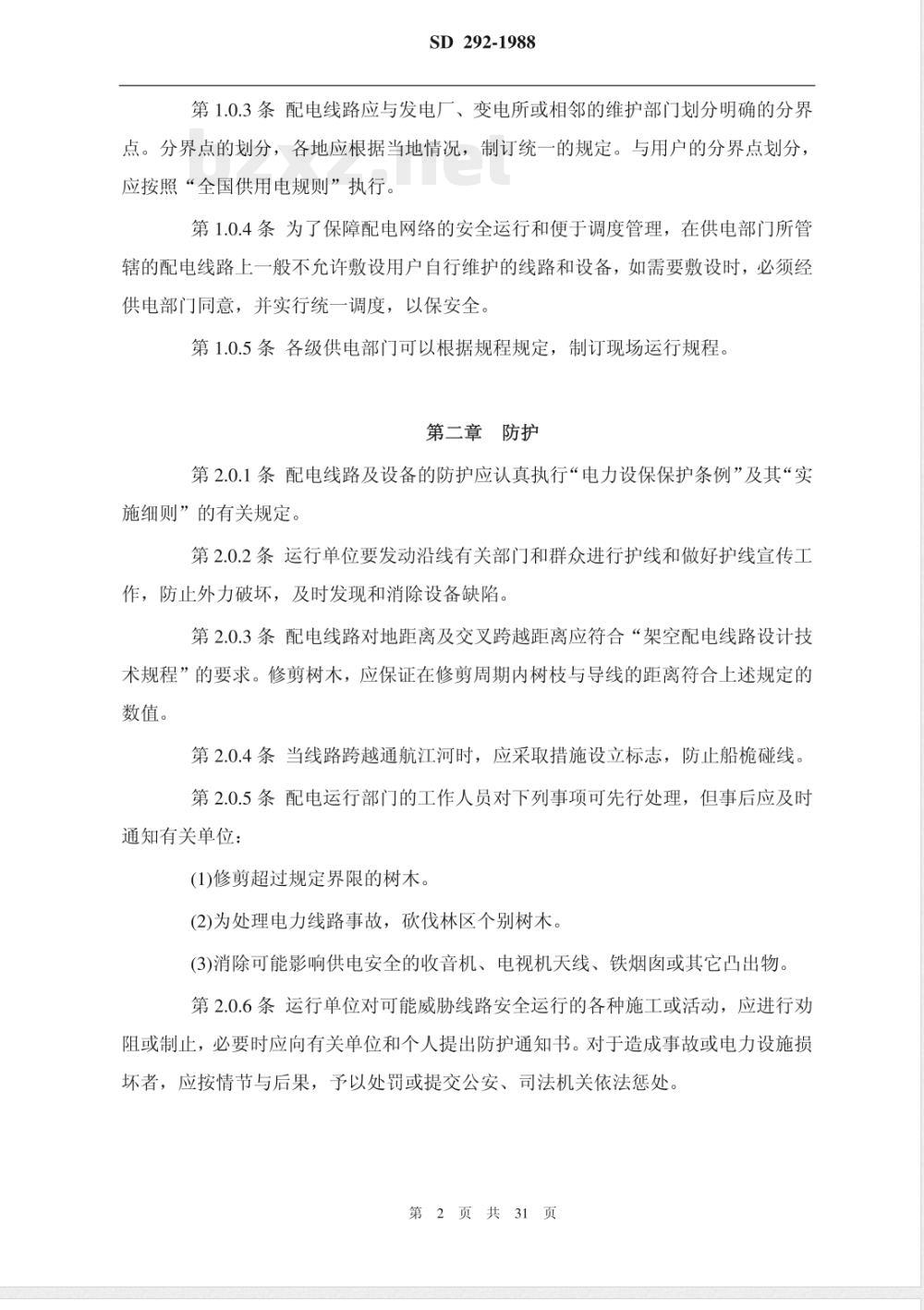

第1.0.3条配电线路应与发电厂、变电所或相邻的维护部门划分明确的分界点。分界点的划分，各地应根据当地情况，制订统一的规定。与用户的分界点划分：应按照“全国供用电规则”执行。第1.0.4条为了保障配电网络的安全运行和便于调度管理，在供电部门所管辖的配电线路上一般不允许敷设用户自行维护的线路和设备，如需要敷设时，必须经供电部门同意，并实行统一调度，以保安全。第1.0.5条各级供电部门可以根据规程规定，制订现场运行规程。第二章防护
第2.0.1条配电线路及设备的防护应认真执行“电力设保保护条例”及其“实施细则”的有关规定。
第2.0.2条运行单位要发动沿线有关部门和群众进行护线和做好护线宣传工作，防止外力破坏，及时发现和消除设备缺陷。第2.0.3条配电线路对地距离及交叉跨越距离应符合“架空配电线路设计技术规程”的要求。修剪树木，应保证在修剪周期内树枝与导线的距离符合上述规定的数值。
第2.0.4条当线路跨越通航江河时，应采取措施设立标志，防止船榄碰线第2.0.5条配电运行部门的工作人员对下列事项可先行处理，但事后应及时通知有关单位：
(1)修剪超过规定界限的树木。
(2)为处理电力线路事故，砍伐林区个别树木。(3)消除可能影响供电安全的收音机、电视机天线、铁烟窗或其它凸出物第2.0.6条运行单位对可能威胁线路安全运行的各种施工或活动，应进行劝阻或制止，必要时应向有关单位和个人提出防护通知书。对于造成事故或电力设施损坏者，应按情节与后果，予以处罚或提交公安、司法机关依法惩处。第2页共31页
SD 292-1988

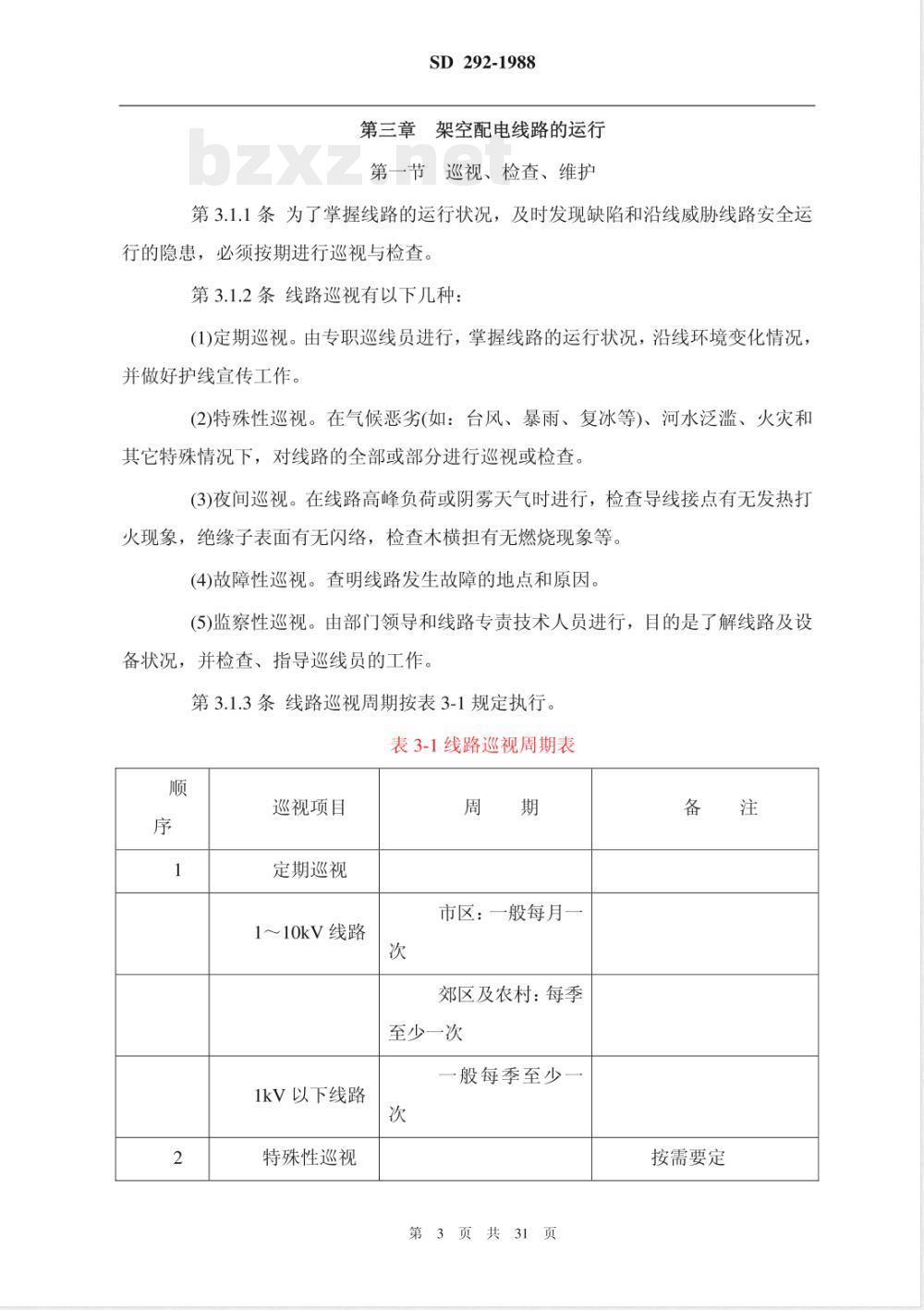

第三章架空配电线路的运行
第一节巡视、检查、维护
第3.1.1条为了掌握线路的运行状况，及时发现缺陷和沿线威胁线路安全运行的隐患，必须按期进行巡视与检查。第3.1.2条线路巡视有以下几种：(1)定期巡视。由专职巡线员进行，掌握线路的运行状况，沿线环境变化情况：并做好护线宣传工作。
(2)特殊性巡视。在气候恶劣(如：台风、暴雨、复冰等)、河水泛滥、火灾和其它特殊情况下，对线路的全部或部分进行巡视或检查。(3)夜间巡视。在线路高峰负荷或阴雾天气时进行，检查导线接点有无发热打火现象，绝缘子表面有无闪络，检查木横担有无燃烧现象等。(4)故障性巡视。查明线路发生故障的地点和原因。(5)监察性巡视。由部门领导和线路专责技术人员进行，目的是了解线路及设备状况，并检查、指导巡线员的工作。第3.1.3条线路巡视周期按表3-1规定执行。表3-1线路巡视周期表
巡视项目
定期巡视
1～10kV线路
1kV 以下线路
特殊性巡视
市区：一般每月一
郊区及农村：每季
至少一次
一般每季至少-
第3页共31页
按需要定

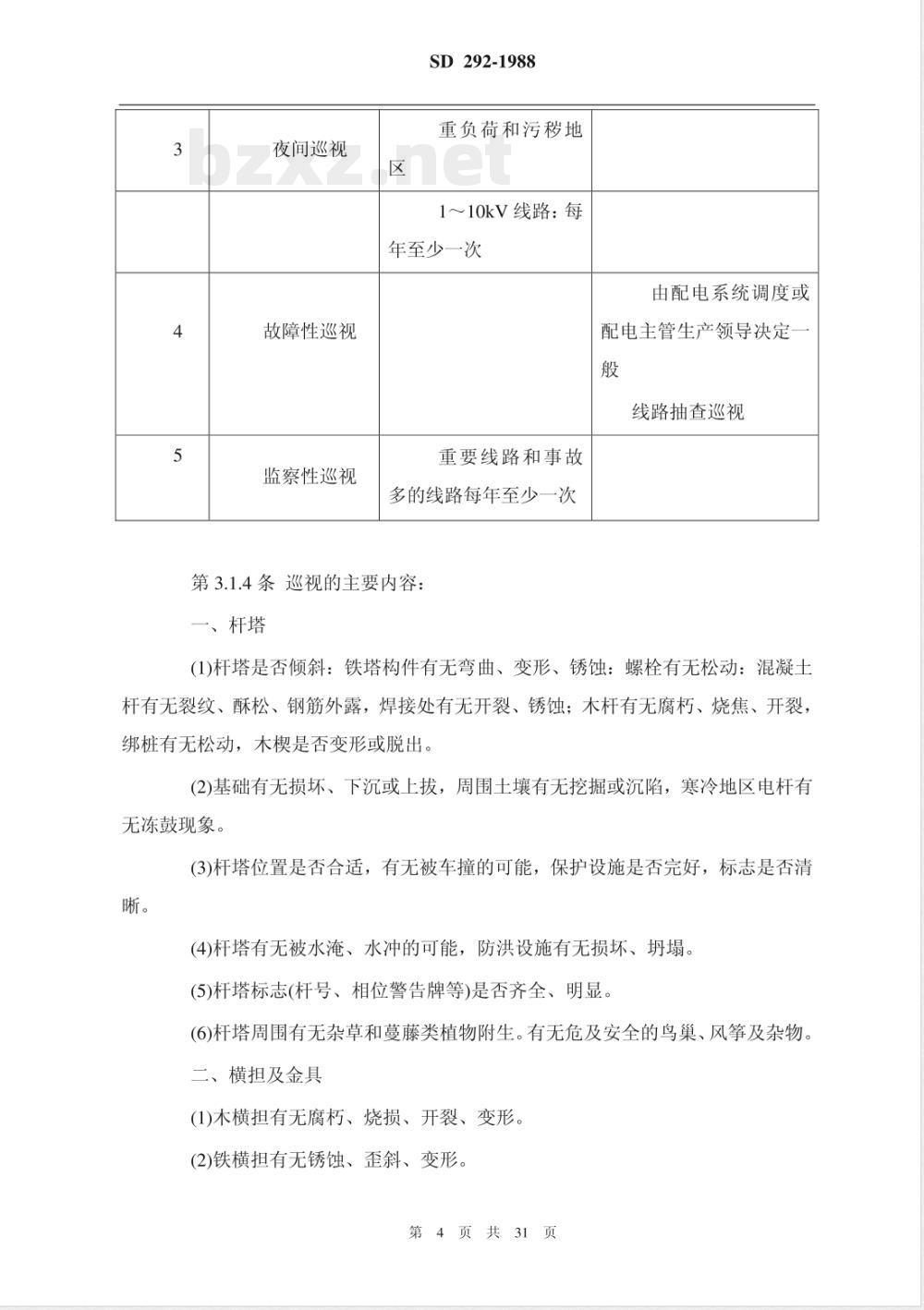

夜间巡视
故障性巡视
监察性巡视
SD 292-1988
重负荷和污地
1～10kV线路：每
年至少一次　
重要线路和事故
多的线路每年至少一次
第3.1.4条巡视的主要内容：
一、杆塔
由配电系统调度或
配电主管生产领导决定-
线路抽查巡视
(1)杆塔是否倾斜：铁塔构件有无弯曲、变形、锈蚀：螺栓有无松动：混凝土杆有无裂纹、酥松、钢筋外露，焊接处有无开裂、锈蚀；木杆有无腐朽、烧焦、开裂，绑桩有无松动，木楔是否变形或脱出。(2)基础有无损坏、下沉或上拔，周围土壤有无挖掘或沉陷，寒冷地区电杆有无冻鼓现象。
(3)杆塔位置是否合适，有无被车撞的可能，保护设施是否完好，标志是否清晰。
(4)杆塔有无被水淹、水冲的可能，防洪设施有无损坏、塌。(5)杆塔标志(杆号、相位警告牌等)是否齐全、明显。(6)杆塔周围有无杂草和蔓藤类植物附生。有无危及安全的鸟巢、风筝及杂物。二、横担及金具
(1)木横担有无腐朽、烧损、开裂、变形。(2)铁横担有无锈蚀、歪斜、变形。第4页共31页
脱落。
SD 292-1988

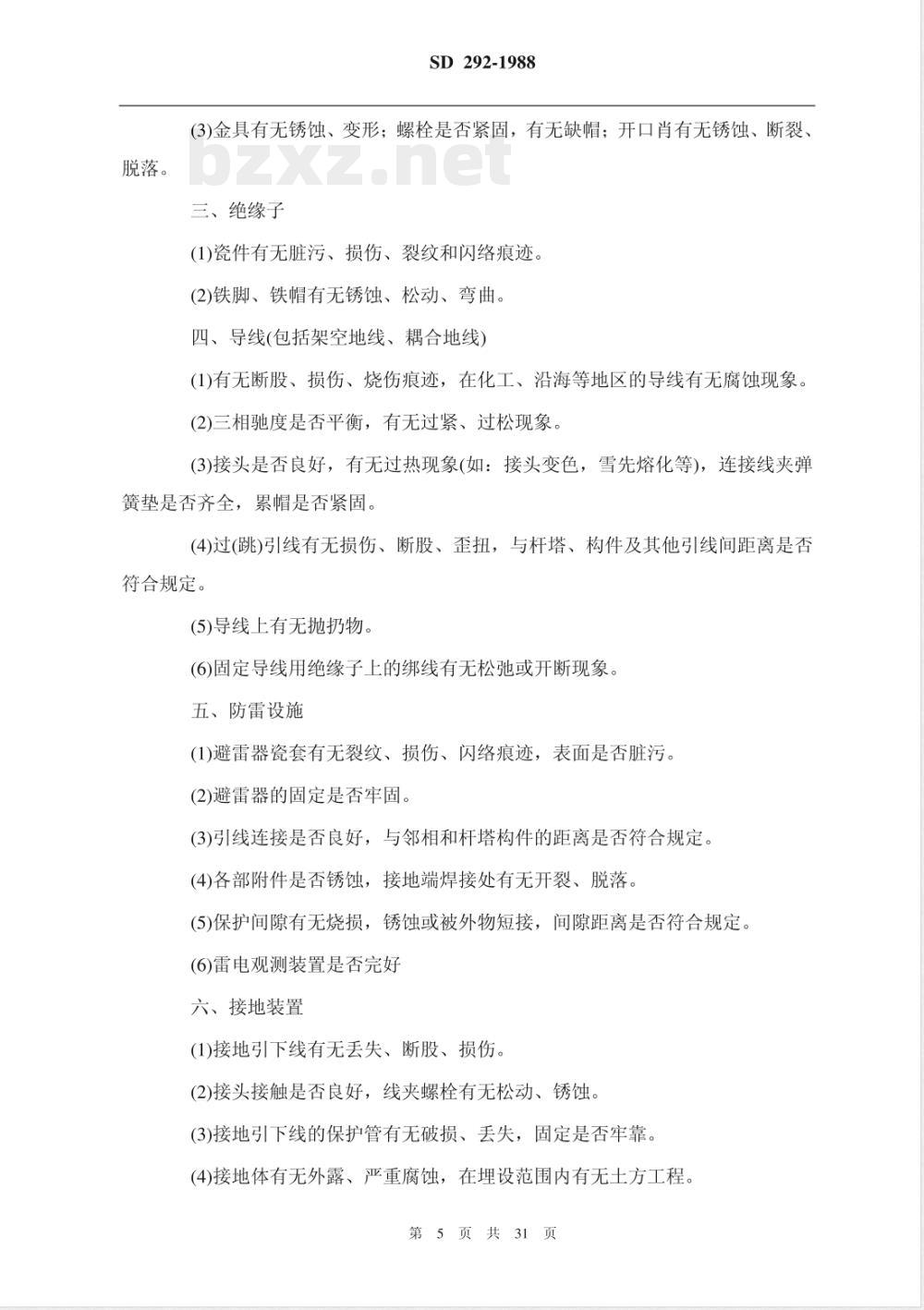

(3)金具有无锈蚀、变形；螺栓是否紧固，有无缺帽；开口肖有无锈蚀、断裂、三、绝缘子
(1)瓷件有无脏污、损伤、裂纹和闪络痕迹。(2)铁脚、铁帽有无锈蚀、松动、弯曲。四、导线(包括架空地线、耦合地线）(1)有无断股、损伤、烧伤痕迹，在化工、沿海等地区的导线有无腐蚀现象(2)三相驰度是否平衡，有无过紧、过松现象。(3)接头是否良好，有无过热现象(如：接头变色，雪先熔化等)，连接线夹弹簧垫是否齐全，累帽是否紧固。(4)过(跳)引线有无损伤、断股、歪扭，与杆塔、构件及其他引线间距离是否符合规定。
(5)导线上有无抛扔物。
(6)固定导线用绝缘子上的绑线有无松弛或开断现象。五、防雷设施
(1)避雷器瓷套有无裂纹、损伤、闪络痕迹，表面是否脏污(2)避雷器的固定是否牢固。
(3)引线连接是否良好，与邻相和杆塔构件的距离是否符合规定。(4)各部附件是否锈蚀，接地端焊接处有无开裂、脱落。(5)保护间隙有无烧损，锈蚀或被外物短接，间隙距离是否符合规定。(6)雷电观测装置是否完好
六、接地装置
(1)接地引下线有无去失、断股、损伤。(2)接头接触是否良好，线夹螺栓有无松动、锈蚀。(3)接地引下线的保护管有无破损、丢失，固定是否牢靠。(4)接地体有无外露、严重腐蚀，在埋设范围内有无土方工程。第5页共31页
七、拉线、顶(撑)杆、拉线柱
SD292-1988
(1)拉线有无锈蚀、松弛、断股和张力分配不均等现象。(2)水平拉线对地距离是否符合要求。(3)拉线绝缘子是否损坏或缺少。(4)拉线是否妨碍交通或被车碰撞(5)拉线棒(下把)、抱箍等金具有无变形、锈蚀，(6)拉线固定是否牢固，拉线基础周围土壤有无突起、沉陷、缺土等现象。(7)顶(撑)杆、拉线柱、保护桩等有无损坏、开裂、腐朽等现象。八、接户线
(1)线间距离和对地、对建筑物等交义跨越距离是否符合规定。(2)绝缘层是否老化、损坏。
(3)接点接触是否良好，有无电化腐蚀现象。(4)绝缘子有无破损、脱落。
(5)支持物是否牢固，有无腐朽、锈蚀、损坏等现象。(6)弛度是否合适，有无混线、烧伤现象。九、沿线情况
(1)沿线有无易燃、易爆物品和腐蚀性液、气体。(2)导线对地、对道路、公路、铁路、管道、索道、河流、建筑物等距离是否符合规定，有无可能触及导线的铁烟筒、天线等。(3)周围有无被风刮起危及线路安全的金属薄膜、杂物等。(4)有无威胁线路安全的工程设施(机械、脚手架等)。(5)查明线路附近的爆破工程有无爆破申请手续，其安全措施是否妥当。(6)查明防护区内的植树、种竹情况及导线与树、竹间距离是否符合规定。(7)线路附近有无射击、放风筝、抛扔外物、飘洒金属和在杆塔，拉线上栓牲畜等。
(8)查明沿线污移情况。
第6页共31页
SD 292-1988
(9)查明沿线江河泛滥、山洪和泥石流等异常现象。(10)有有违反“电力设施保护条例”的建筑。第3.1.5条配电线路的检查与维护周期按表3-2规定执行。表3-2配电线路预防性检查、维护周期表项
登杆塔检查(1～10kV线
绝缘子清扫或水冲
木杆根部检查、刷防腐油
铁塔金属基础检查
盐、碱、低洼地区混凝土
杆根部检查
导线连接线夹检查
拉线根部检查
镀锌铁线
镀锌拉线棒
铁塔和混凝土杆钢圈刷
铁塔紧螺栓
悬式绝缘子绝缘电阻测
导线弧垂、限距及交叉跨
越距离测量
五年至少一次
根据污秽程度
每年一次
五年一次
般五年一次
五年至少一次
三年一次
五年一次
根据油漆脱落
五年一次
根据需要
根据巡视结果
第二节运行标准
第7页共31页
木杆、木横担线路每
年一次
锈后每年一次
发现问题后每年
锈后每年一次
锈后每年一次
SD 292-1988
第3.2.1条杆塔位移与倾斜的允许范围：(1)杆塔偏离线路中心线不应大于0.1m。(2)木杆与混凝土杆倾斜度(包括挠度)转角杆、直线杆不应大于15/1000，转角杆不应向内角倾斜，终端杆不应向导线侧倾斜，向拉线侧倾斜应小于200mm。(3)铁塔倾斜度
50m以下：10/1000
50m及以上：5/1000
第3.2.2条混凝土杆不应有严重裂纹、流铁锈水等现象，保护层不应脱落、酥松、钢筋外露，不宜有纵向裂纹，横向裂纹不宜超过1/3周长，且裂纹宽度不宜大于0.5mm；木杆不应严重腐朽；铁塔不应严重锈蚀，主材弯曲度不得超过5/1000，各部螺栓应紧固，混凝土基础不应有裂纹、酥松、露筋。第3.2.3条横担与金具应无严重锈蚀、变形、腐朽。铁横担、金具锈蚀不应起皮和出现严重麻点，锈蚀表面积不宜超过二分之一。木横担腐朽深度不应超过横担宽度的三分之一。
第3.2.4条横担上下倾斜、左右偏歪，不应大于横担长度的2%，第3.2.5条导线通过的最大负荷电流不应超过其允许电流。第3.2.6条导(地)线接头无变色和严重腐蚀，连接线夹螺栓应紧固。第3.2.7条导(地)线应无断股；七股导(地)线中的任一股导线损伤深度不得超过该股导线直径的二分之一；十九股及以上导(地)线，某一处的损伤不得超过三股。第3.2.8条导线过引线、引下线对电杆构件、拉线、电杆间的净空距离，不应小于下列数值
1～10kV0.2m2
1kV 以下 0.1m;
每相导线过引线、引下线对邻相导体、过引线、引下线的净空距离，不应小于下列数值：
第8页共31页
1~10kv0.3m
1kV以下0.15m；
SD292-1988
高压(1～10kV)引下线与低压(1kV以下)线间的距离，不应小于0.2m第3.2.9条三相导线弛度应力求一致，弛度误差不得超过设计值的-5%或+10%；一般档距导线弛度相差不应超过50mm。第3.2.10条绝缘子、瓷横担应无裂纹，釉面剥落面积不应大于100mm2，瓷横担线槽外端头釉面剥落面积不应大于200mm2，铁脚无弯曲，铁件无严重锈蚀。第3.2.11条绝缘子应根据地区污移等级和规定的泄漏比距来选择其型号，验算表面尺寸。污移等级标准见附录1。第3.2.12条拉线应无断股、松弛和严重锈蚀。第3.2.13条水平拉线对通车路面中心的垂直距离不应小于6m。第3.2.14条拉线棒应无严重锈蚀、变形、损伤及上拔等现象。第3.2.15条拉线基础应牢固。周围土壤无突起、淤陷、缺土等现象。第3.2.16条接户线的绝缘层应完整，无剥落、开裂等现象；导线不应松弛每根导线接头不应多于1个。且应用同一型号导线相连结。第3.2.17条接户线的支持构架应牢固，无严重锈蚀、腐朽。第3.2.18条导线、接户线的限距及交叉跨越距离应符合部颁“架空配电线路设计技术规程”的规定。
第四章配电设备的运行
第一节变压器和变压器台
第4.1.1条变压器及变压器台的巡视、检查、维护、试验周期按表4-1规定执行。
表4-1变压器和变压器台巡视、检查、维护、试验周期序
第9页共31页
定期巡视
SD 292-1988
与线路巡视周期相
清扫套管检查熔丝等维护工
绝缘电阻测量
负荷测量
油耐压、水份试验
一般一年一次　
一年一次
每年至少一次
五年至少一次
第4.1.2条变压器和变压器台的巡视、检查内容：(1)套管是否清洁，有无裂纹、损伤、放电痕迹。(2)油温、油色、油面是否正常，有无异声、异味(3)呼吸器是否正常，有无堵塞现象。(4)各个电气连接点有无锈蚀、过热和烧损现象。(5)分接开关指示位置是否正确，换接是否良好。脏污地段适
当增加
(6)外壳有无脱漆、锈蚀；焊口有无裂纹、渗油；接地是否良好(7)各人密封垫有无老化，开裂，缝隙有无渗漏油现象。(8)各部螺栓是否完整、有无松动。(9)铭牌及其他标志是否完好。
(10)一、二次熔断器是否齐备，熔丝大小是否合适(11)一、二次引线是否松弛，绝缘是否良好，相间或对构件的距离是否符合规定，对工作人员上下电杆有无触电危险。(12)变压器台架高度是否符合规定，有无锈蚀、倾斜、下沉；木构件有无腐朽；砖、石结构台架有无裂缝和倒塌的可能；地面安装的变压器，围栏是否完好(13)变压器台上的其他设备(如表箱、开关等)是否完好。(14)台架周围有无杂草丛生、杂物堆积，有无生长较高的农作物、树、竹、蔓藤植类物接近带电体。
第10页共31页
SD 292-1988
第4.1.3条新的或大修后的变压器投入运行前，除外观检查合格外，应有出厂试验合格证和供电局(电业局)试验部门的试验合格证，试验项目应有以下几项：(1)变压器性能参数：额定电压(各分接端电压)：额定电流；空载损耗；负载损耗；空载电流；阻抗电压。
(2)工频耐压。
(3)绝缘电阻和吸收比测定。
(4)直流电阻测量。
(5)绝缘油简化试验。
注：有条件的单位，还可做匝。层间绝缘耐压试验。各项试验标准见附录2。第4.1.4条新变压器的技术性能应符合GB6451.1一86和GB1094.11094.5一85“电力变压器标准”的规定。第4.1.5条变压器停运满一个月者，在恢复送电前应测量绝缘电阻，合格后方可投入运行。搁置或停运六个月以上的变压器，投运前应做绝缘电阻和绝缘油耐压试验。干燥、寒冷地区的排灌专用变压器，停运期可适当延长，但不宜超过八个月。第4.1.6条运行变压器所加一次电压不应超过相应分头电压值的105%。最大负荷不应超过变压器额定容量(特殊情况除外)。上层油温不宜超过85℃。第4.1.7条变压器有下列情况之一者应进行检查、处理。(1)瓷件裂纹、击穿、烧损、严重污移；瓷裙损伤面积超过100mm2。(2)导电杆端头过热、烧损、熔接。(3)漏油、严重渗油、油标上见不到油面。(4)绝缘油老化，油色显著变深。(5)外壳和散热器大部分脱漆，严重锈蚀，(6)有异音、放电声、冒烟、喷油和过热现象等。第4.1.8条配电变电器并列运行应符合下列条件：(1)额定电压相等，电压比允许相差土0.5%。(2)阻抗电压相差不得超过10%。第11页共31页
