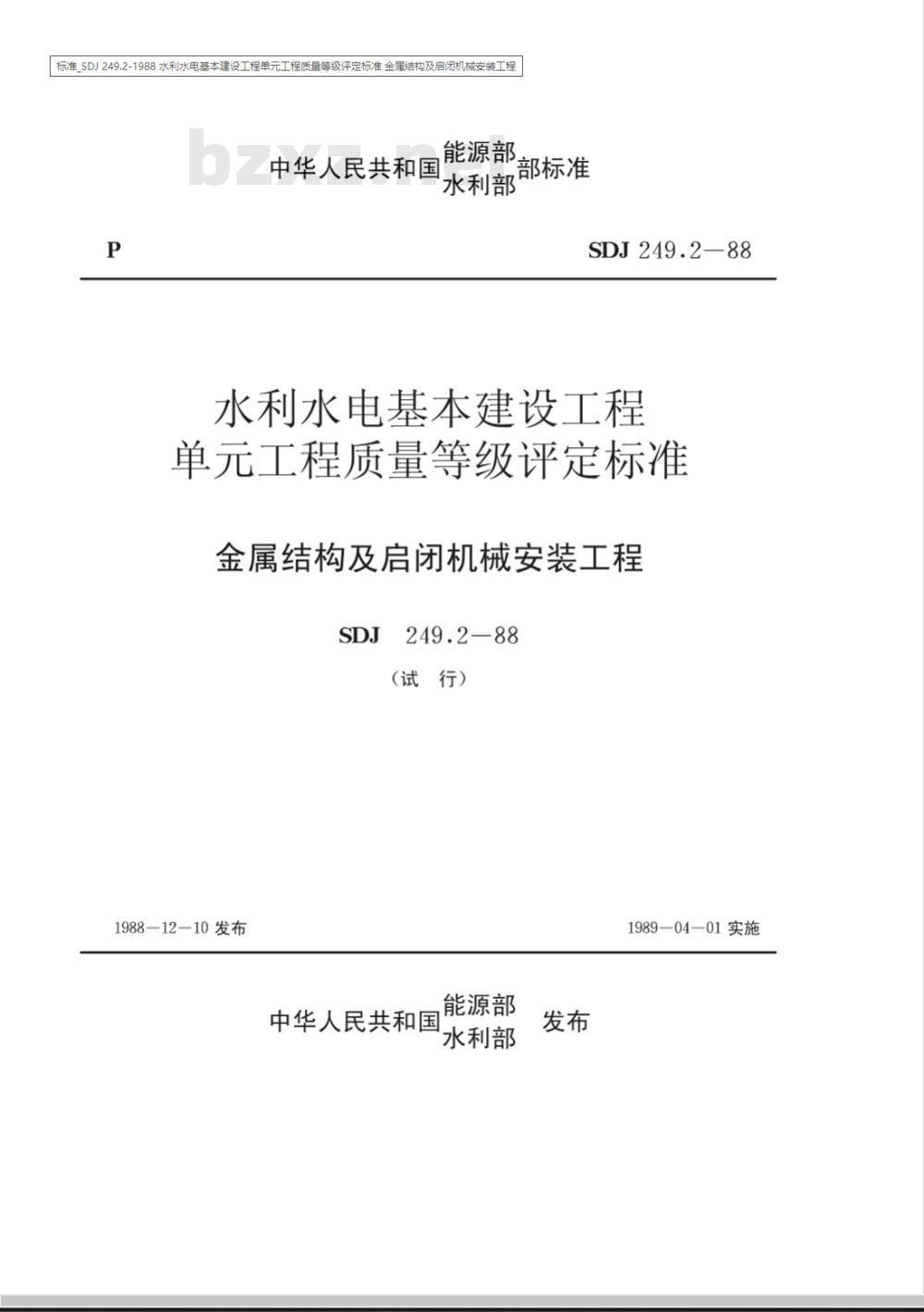

【其他行业标准】 水利水电基本建设工程单工程质量等级评定标准(二)金属结构及启闭机机械设备安装工程

标准_SDJ 249.2-1988 水利水电基本建设工程单元工程质量等级评定标准 金属结构及启闭机械安装工程水利部部标准
能源部
中华人民共和国
SDJ249.2-88
水利水电基本建设工程
单元工程质量等级评定标准
金属结构及启闭机械安装工程
1988-12-10发布
(试行)
1989—04—01实施
中华人民共和国
能源部
水利部

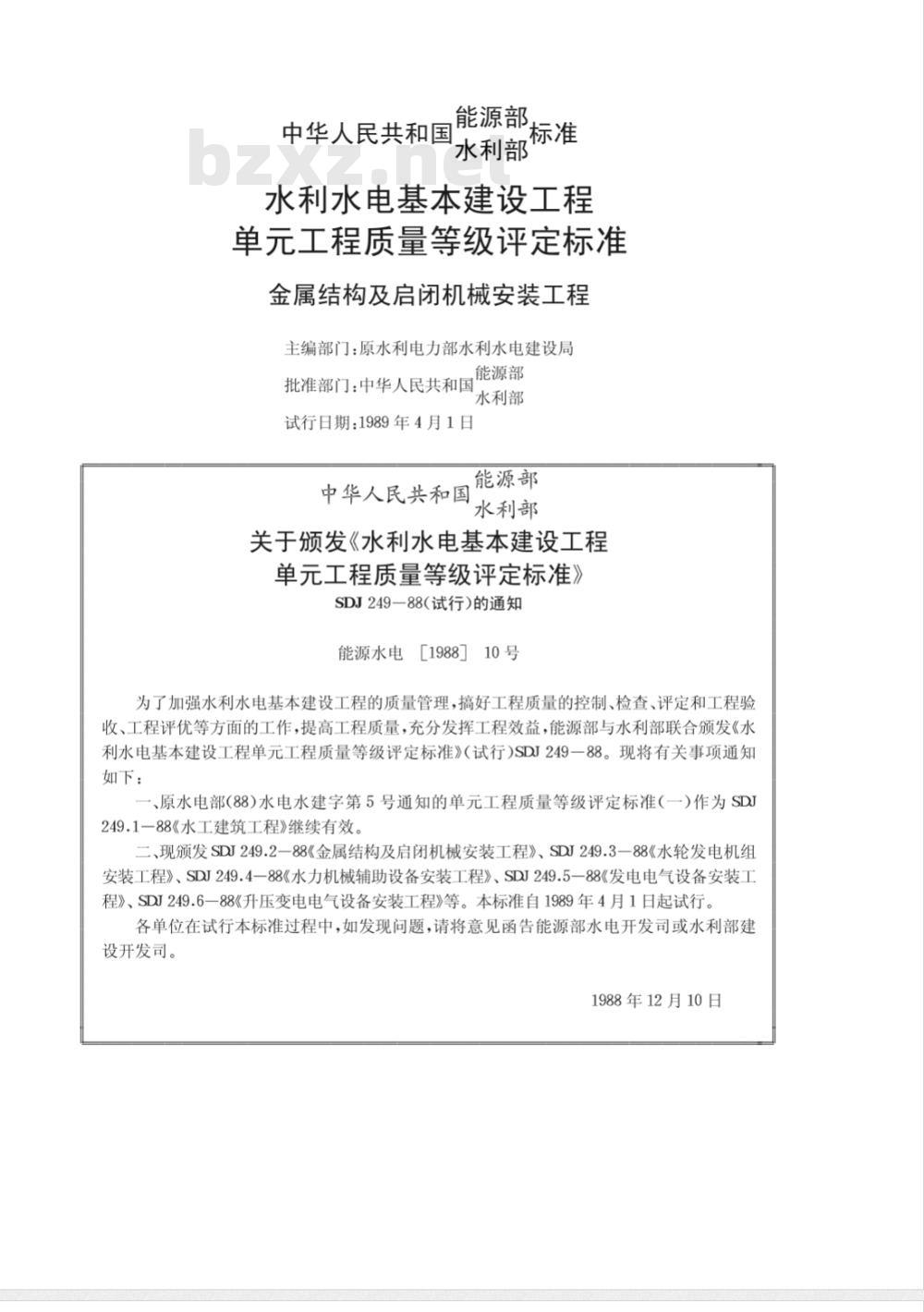

中华人民共和国
能源部
水利部
水利水电基本建设工程
单元工程质量等级评定标准
金属结构及启闭机械安装工程
主编部门：原水利电力部水利水电建设局能源部
批准部门：中华人民共和国
水利部
试行日期：1989年4月1日
能源部
中华人民共和国
水利部
关于颁发《水利水电基本建设工程单元工程质量等级评定标准》
SDJ249—88试行）的通知
能源水电[1988］10号
为了加强水利水电基本建设工程的质量管理，搞好工程质量的控制、检查、评定和工程验收、工程评优等方面的工作，提高工程质量，充分发挥工程效益，能源部与水利部联合颁发《水利水电基本建设工程单元工程质量等级评定标准》（试行)SDJ249一88。现将有关事项通知如下：
一、原水电部(88)水电水建字第5号通知的单元工程质量等级评定标准（一）作为SDJ249.1一88《水工建筑工程》继续有效。二、现颁发SDJ249.2-88《金属结构及启闭机械安装工程》、SDJ249.3一88《水轮发电机组安装工程》、SDJ249.4一88《水力机械辅助设备安装工程》、SDJ249.5一88《发电电气设备安装工程》、SDJ249.6一88《升压变电电气设备安装工程》等。本标准自1989年4月1日起试行。各单位在试行本标准过程中，如发现问题，请将意见函告能源部水电开发司或水利部建设开发司。
1988年12月10日
说明，

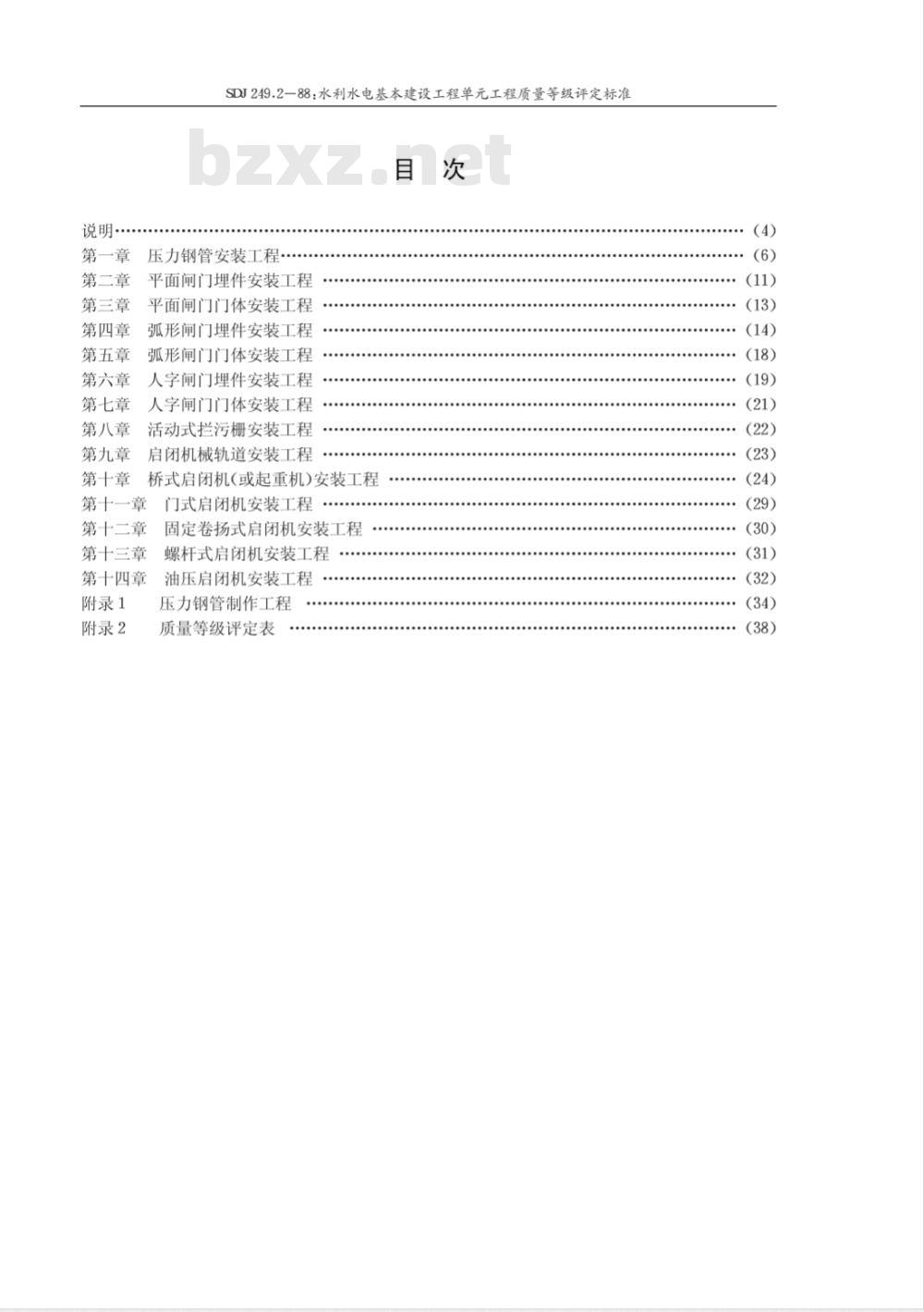

第一章
第二章
第三章
第四章
第五章
第六章
第七章
第八章
第九章
第十章
SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准目
压力钢管安装工程
平面闸门埋件安装工程
平面闸门门体安装工程
弧形闸门埋件安装工程
弧形闸门门体安装工程
人字闸门埋件安装工程
人字闸门门体安装工程
活动式拦污栅安装工程
启闭机械轨道安装工程
桥式启闭机(或起重机)安装工程第十一章
第十二章
第十三章
第十四章
附录1
附录2
门式启闭机安装工程
固定卷扬式启闭机安装工程
螺杆式启闭机安装工程
油压启闭机安装工程wwW.bzxz.Net
压力钢管制作工程
质量等级评定表
：(14)
·(18)
：(21)
：(29)

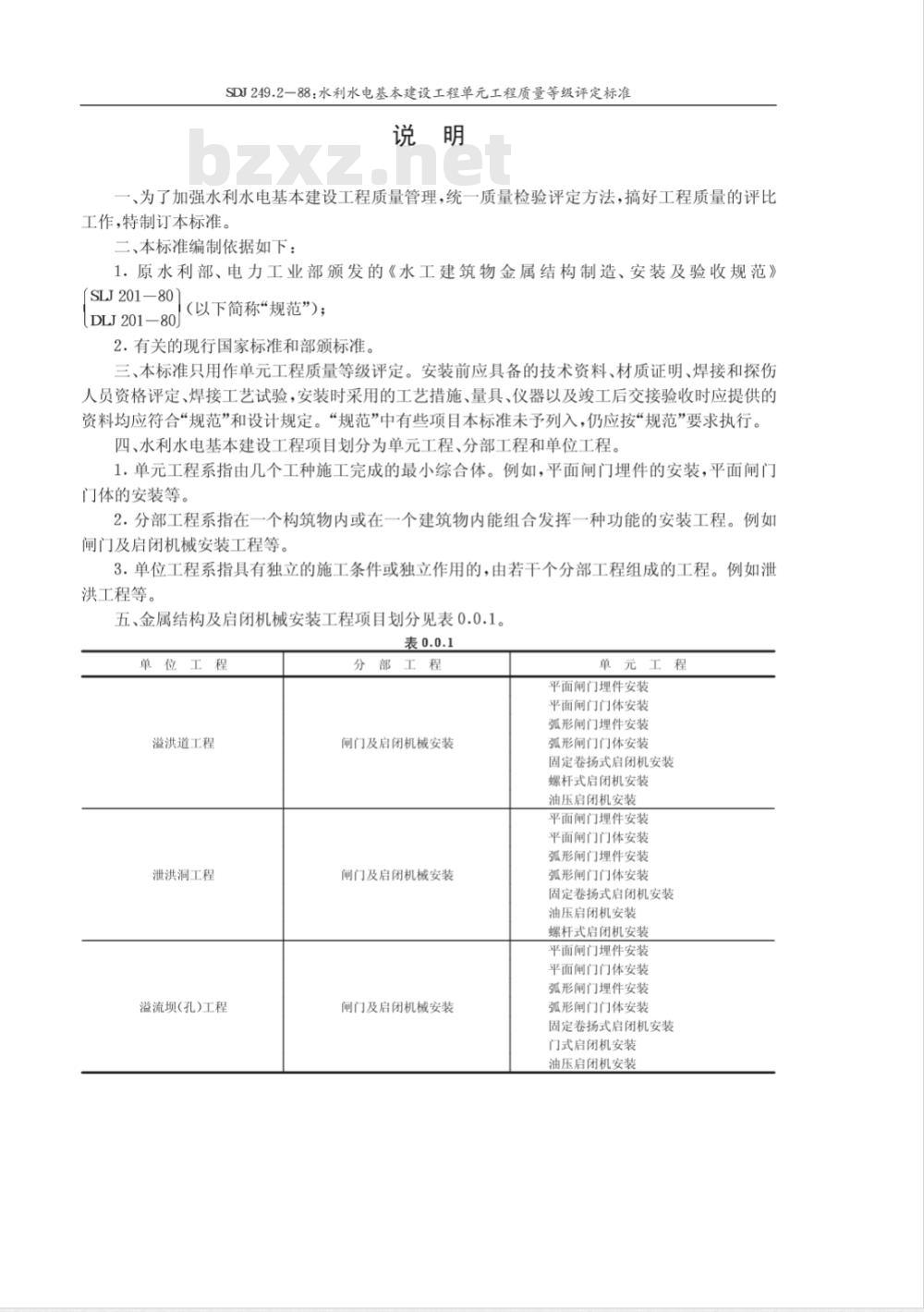

SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准说
一、为了加强水利水电基本建设工程质量管理，统一质量检验评定方法，搞好工程质量的评比工作，特制订本标准。
二、本标准编制依据如下：
1.原水利部、电力工业部颁发的《水工建筑物金属结构制造、安装及验收规范》SLJ201-80
DLJ201—80
（以下简称“规范”）；
2.有关的现行国家标准和部颁标准。三、本标准只用作单元工程质量等级评定。安装前应具备的技术资料、材质证明、焊接和探伤人员资格评定、焊接工艺试验，安装时采用的工艺措施、量具、仪器以及峻工后交接验收时应提供的资料均应符合“规范”和设计规定。“规范”中有些项目本标准未予列入，仍应按“规范”要求执行。四、水利水电基本建设工程项目划分为单元工程、分部工程和单位工程。1.单元工程系指由几个工种施工完成的最小综合体。例如，平面闸门埋件的安装，平面闸门门体的安装等。
2.分部工程系指在一个构筑物内或在一个建筑物内能组合发挥一种功能的安装工程。例如闸门及启闭机械安装工程等。
3.单位工程系指具有独立的施工条件或独立作用的，由若干个分部工程组成的工程。例如泄洪工程等。
五、金属结构及启闭机械安装工程项目划分见表0.0.1。单位工程
溢洪道工程
泄洪洞工程
溢流坝(孔)工程
闸门及启闭机械安装
闸门及启闭机械安装
闸门及启闭机械安装
单元工
平面闸门埋件安装
平面闸门门体安装
弧形闸门埋件安装
弧形闸门门体安装
固定卷扬式启闭机安装
螺杆式启闭机安装
油压启闭机安装
平面闸门埋件安装
平面闸门门体安装
弧形闸门埋件安装
弧形闸门门体安装
固定卷扬式启闭机安装
油压启闭机安装
螺杆式启闭机安装
平面闸门埋件安装
平面闸门门体安装
弧形闸门埋件安装
弧形闸门门体安装
固定卷扬式启闭机安装
门式启闭机安装
油压启闭机安装

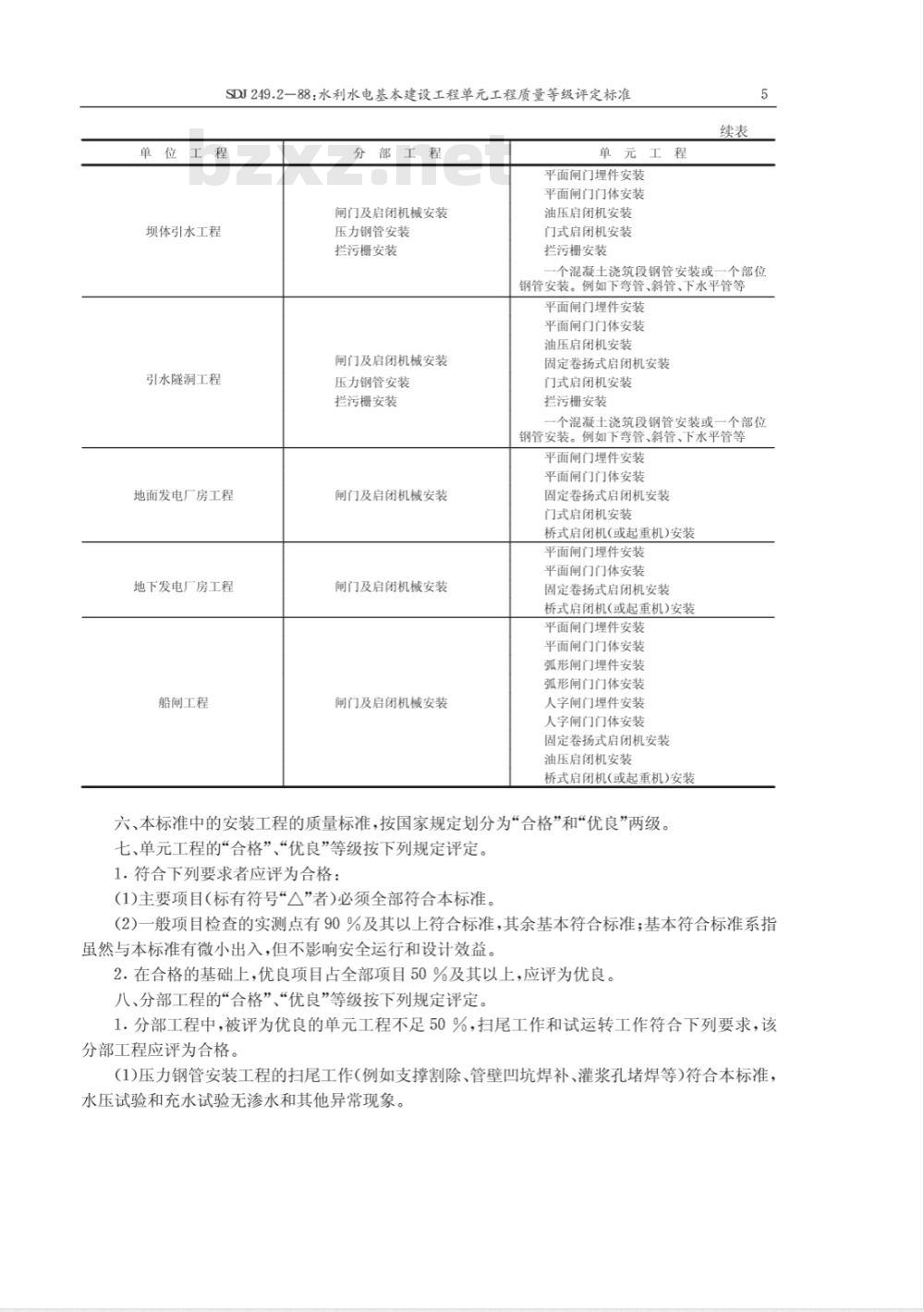

SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准单位工程
坝体引水工程
引水隧洞工程
地面发电厂房工程
地下发电厂房工程
船闸工程
分部工程
闸门及启闭机械安装
压力钢管安装
拦污栅安装
闸门及启闭机械安装
压力钢管安装
拦污栅安装
闸门及启闭机械安装
闸门及启闭机械安装
闸门及启闭机械安装
单元工程
平面闸门埋件安装
平面闸门门体安装
油压启闭机安装
门式启闭机安装
拦污栅安装
个混凝土浇筑段钢管安装或一个部位钢管安装。例如下弯管、斜管、下水平管等平面闸门埋件安装
平面闸门门体安装
油压启闭机安装
固定卷扬式启闭机安装
门式启闭机安装
拦污栅安装
一个混凝土浇筑段钢管安装或一个部位钢管安装。例如下弯管、斜管、下水平管等平面闸门埋件安装
平面闸门门体安装
固定卷扬式启闭机安装
门式启闭机安装
桥式启闭机(或起重机)安装
平面闸门埋件安装
平面闸门门体安装
固定卷扬式启闭机安装
桥式启闭机(或起重机)安装
平面闸门埋件安装
平面闸门门体安装
弧形闸门埋件安装
弧形闸门门体安装
人字闸门埋件安装
人字闸门门体安装
固定卷扬式启闭机安装
油压启闭机安装
桥式启闭机(或起重机)安装
六、本标准中的安装工程的质量标准，按国家规定划分为“合格”和“优良”两级。七、单元工程的“合格”、“优良”等级按下列规定评定。1.符合下列要求者应评为合格：(1)主要项目（标有符号“△”者)必须全部符合本标准。(2）一般项目检查的实测点有90%及其以上符合标准，其余基本符合标准；基本符合标准系指虽然与本标准有微小出入，但不影响安全运行和设计效益。2.在合格的基础上，优良项目占全部项目50%及其以上，应评为优良。八、分部工程的“合格”、“优良”等级按下列规定评定。1.分部工程中，被评为优良的单元工程不足50%，扫尾工作和试运转工作符合下列要求，该分部工程应评为合格。
(1)压力钢管安装工程的扫尾工作（例如支撑割除、管壁凹坑焊补、灌浆孔堵焊等)符合本标准，水压试验和充水试验无渗水和其他异常现象。SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准6
（2)平面闸门在无水压或有水压情况下，在全行程启闭过程中畅通、平稳，无卡阻现象。处于工作部位在承受设计水头压力时，通过止水橡皮漏水量不超过0.1L/(s·m)。(3)弧形闸门除应符合本条(2)的要求外，潜孔式弧门在启闭过程中，顶部只允许有少量漏水。（4)人字闸门除应符合本条(2)的要求外，在全行程启闭过程中，顶、底枢均无异常响声或跳动，各部润滑系统工作正常、无渗漏现象，（5)拦污栅在全行程启闭过程中畅通、平稳，无卡阻现象。(6）油压启闭机因活塞油封漏油和管路漏油，引起闸门沉降量在48h内不大于200mm。2.分部工程中，被评为优良的单元工程占50%及其以上；扫尾和试运转工作符合本条中有关要求，应评为优良。
九、限于运输条件，大直径压力钢管需要在现场进行制作，故将压力钢管制作工程列入本标准附录。
十、考虑“规范”中有些项目的标准规定过严，达到合格标准已属不易，不宜再提高指标；有的项目从工程质量要求考虑，没有必要再行提高，这些项目的合格和优良标准列为同一标准。十一、安装的金属结构及启闭机械应持有产品质量等级评定证书和出厂检查记录。十二、检验评定工程质量的组织工作，按照原水利电力部颁发的《水利水电基本建设工程质量管理若干规定(试行)》执行。
第一章压力钢管安装工程
第1.0.1条一般规定和要求
一、安装前应对钢管、伸缩节和岔管的各项尺寸进行复测，并应符合“规范”和设计图纸规定。二、钢管、伸缩节和岔管的防腐蚀工作，除焊缝两侧外，均应在安装前全部完成，如设计另有规定，则应按设计要求执行。
三、安装后，钢管应与支墩和锚栓焊牢，以防止浇筑混凝土时发生位移。第1.0.2条埋管安装工程质量检查项目和质量标准一、埋管管口中心和单程应符合表1.0.2一1要求。其中其他部位管节的管口中心应控制在合格范围内，但不宜用切割坡口的办法来调整中心，以免影响焊接质量，故允许个别管节的中心略有超差，在以后安装管节时，再设法调整至合格范围。表1.0.2—1
始装节管口里程
始装节管口中心
与蜗壳、蝴蝶阀、
球阀、岔管连接的管
节及弯管起点的管
口中心
其他部位管节的
管口中心
钢管内径D,m
3①凡带有符号“公”者为主要项目。下同。许
钢管内径Dm
3钢尺、
钢板尺、
垂球或
激光指
节在上、
下游管
口测量，
其余管
节管口
中心只
测一端
SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准二、埋管圆度应符合表1.0.2一2要求。表1.0.2—2
钢管圆度
允许偏差
三、纵缝、环缝对口错位应符合表1.0.2一3要求。表1.0.2—3
纵缝错位
环缝错位
小于或等于板厚
10%，且不大于2
当板厚小于或等于10
时，为1
小于或等于板厚
15%，且不大于3
当板厚小于或等于10
时，为1.5
检验位置
在上游端或下游端管口，至
少测两对直径，圆度为相互垂
直的两直径差
小于或等于板厚5%，
且不大于2
当板厚小于或等于20
时，为1
小于或等于板厚
10%，且不大于3
当板厚小于或等于15
时，为1.5
四、焊缝外观检查应符合表1.0.2一4要求。表1.0.2—4
裂纹、夹渣
对接焊
缝超高4h
焊缝宽度
角焊缝
尺守和超
不允许
6≤10，咬边深度不大于0.5
8>10，咬边深度不大于1.0
连续咬边长度不应大于100，两
侧咬边累计长度不应大于焊缝全长的10%
≤10，
4h=1.0～2.0
5>10，4h=2.0~3.0
盖过每边坡口2~3，并平缓过渡
K=6～12，
K>12,4K=
类焊缝：不允许有气孔
二类焊缝：1.0直径气孔每米不
多于3个，其间距不小于20
三类焊缝：1.5直径气孔每米不
多于3个，其间距不小于20
检验工具
肉眼检
查，必要时
用5倍放
大镜检查
钢板尺
或焊接检
钢板尺或
焊接检验
肉眼检
查，必要时
用5倍放
大镜检查
钢板尺
或焊接检
沿焊缝长度
沿焊缝
全长测量
钢管内径
一板厚
一焊脚高
优良焊缝
不允许表
面有气孔
SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准五、一、二类焊缝内部焊接质量应符合表1.0.2一5要求。表1.0.2-5
类焊缝x
射线透
类焊缝
超声波
质量标准
按“规范”或设计
规定的数量和质量
标准透照、评定，将
发现的缺陷修补完
按“规范”或设计
规定的数量和质量
标准探伤、评定，将
发现的缺陷修补完
一次合
格率85%
一次合
格率95%
x射线探
超声波
探伤仪
透照一次合格率百分比
透照二次合格的片子张数%
透照片子总张数
探伤一次合格率百分比
探伤一资食格的长度m%
探伤总长度m
六、埋管外壁的表面清除和局部凹坑焊补应符合表1.0.2一6要求。表1.0.2-6
埋管外壁的
表面清除
埋管外壁局
部凹坑焊补
外壁上临时支撑割除和焊
疤清除干净
凡凹坑深度大于板厚10%
或大于2mm应焊补
外壁上临时支撑割除和焊
疤清除干净并磨光
凡凹坑深度大于板厚10%
或大于2mm应焊补并磨光
七、埋管内壁的表面清除和局部凹坑焊补应符合表1.0.2一7要求。表1.0.2-7
埋管内壁的
表面清除
埋管内壁局
部凹坑焊补
内壁上临时支撑割除和焊
疤清除干净
凡凹坑深度大于板厚10%
或大于2mm应焊补
内壁上临时支撑割除和焊
疤清除干净并磨光
凡凹坑深度大于板厚10%
或大于2mm应焊补并磨光
肉眼检查
肉眼检查
肉眼检查
八、埋管内壁防腐蚀表面处理（指安装焊缝两侧)应符合表1.0.2一8要求。表1.0.2-8
内壁防
腐蚀表
面处理
内管壁用压缩空气喷砂或喷
丸除锈，彻底清除铁锈、氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽
内管壁用压缩空气喷砂或喷
丸除锈，使之达到美国《SSPC表面预处理规范》(SSPC-Vis1)标
准规定的SSPC一SP1O标准（或
瑞典标准SIS055900-1976规
定的Sa2//2标准），表面粗糙度为60~70um
合格标
准用肉眼
优良标
准除用肉
眼检查外，
还应用标
准图片或
样板对照
九、埋管内壁防腐蚀涂料涂装(指安装焊缝两侧)应符合表1.0.2一9要求。检验
全部表面
全部表面
全部表面
安装焊
缝两侧
两侧如
限于条
件，也可
用砂轮
作为表
面处理
内壁涂
料涂装
SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准表1.0.2—9
质量标准
内壁涂料涂装的
层数、每层厚度、间
隔时间和注意事项
均按设计要求和厂
家说明书规定进行，
经外观检查涂层均
匀，表面光滑，颜色
致，无皱皮、脱皮、
气泡、挂流、漏刷等
内壁涂料涂装表
面质量达到合格标
涂层厚度符合设
计要求
无针孔
用刀划检查涂层
粘附力应不易剥离
十、灌浆孔堵焊应符合表1.0.2一10要求。检验工具和方法
外观用肉眼检查
或用5倍放大镜检
涂层厚度用电磁
或磁力测厚计检测
针孔用针孔探测
器检测
粘附力检查用刀
在涂层上划一个
“十”字型裂口，顺着
裂口边缘撕剥
表1.0.2-10
灌浆孔堵焊
堵焊后表面平整，无渗水现象
检验位置
安装焊缝两侧
检验工具
肉眼检查或5倍放大
镜检查
明管安装工程质量检查项目和质量标准第1.0.3条
灌浆孔
、明管管口中心和里程应符合表1.0.3一1要求。其中其他部位管节的管口中心应控制在合格范围内，但不宜用切割坡口的办法来调整中心，以免影响焊接质量，故允许个别管节的中心略有超差，在以后安装管节时，再设法调整至合格范围表1.0.3-1
始装节管口里
始装节管口中
与蜗壳、蝴蝶
阀、球阀、岔管连
接的管节及弯管
起点的管口中心
其他部位管节
的管口中心
钢管内径D，m
3二、明管圆度应符合表1.0.2一2要求。偏
钢管内径D，m
三、纵缝、环缝对口错位应符合表1.0.2一3要求。四、焊缝外观检查应符合表1.0.2一4要求。3五、一、二类焊缝内部焊接质量应符合表1.0.2一5要求。D>6
尺、垂球
或激光
指向仪
节在上、
下游管
口测定
管节管
口中心
端管口
SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准六、明管外壁的表面清除和局部凹坑焊补应符合表1.0.2一6要求。七、明管内壁的表面清除和局部凹坑焊补应符合表1.0.2一7要求。八、明管内、外壁防腐蚀表面处理（指安装焊缝两侧)应符合表1.0.3一2要求。表1.0.3-2
质量标准
内、外壁
防腐蚀
表面处
内、外管壁用压缩空气
喷砂或喷丸除锈，彻底清
除铁锈、氧化皮、焊渣、油
污、灰尘、水分等，使之露
出灰白色金属光泽
内、外管壁用压缩空气
喷砂或喷丸除锈，使之达
到SSPC-VISI中 SSPC-
SP10（或SIS055900中
Sa2'/2)标准，表面粗糙度
为60~70μm
检验工具
合格标准用肉眼检查
优良标准除用肉眼检
查外，还应用标准图片或
样板对照检查
焊缝两
九、明管内、外壁防腐蚀涂料涂装（指安装焊缝两侧)应符合表1.0.3一3要求。表1.0.3—3
内、外壁
涂料涂
量标准
内、外管壁涂料涂
装的层数、每层厚
度、间隔时间均按设
计要求和厂家说明
书规定进行。经外
观检查，涂层均匀，
表面光滑，颜色
致，无皱皮、脱皮、气
泡、挂流、漏刷等缺
内、外管壁涂料涂
装表面质量达到合
格标准
涂层厚度符合设
计要求
无针孔
用刀划检查涂层
粘附力，应不易剥离
检验工具和方法
外观用肉眼检查或用5
倍放大镜检查
涂层厚度用电磁或磁
力测厚计检测
针孔用针孔探测器检
粘附力检查：用刀在涂
层上划一个“十”字型裂
口，顺着裂口边缘撕剥
十、明管支座中心、高程、弧度和间隙应符合表1.0.3一4要求。表1.0.3-4
鞍式支座项顶面弧度和样板间
滚动支座或播摆支座的支墩
垫板高程和纵、横中心
与钢管设计轴线的平行度
各接触面的局部间隙（滚动支
座和摇摆支座）
第1.0.4条质量评定
允许偏差
、符合下列要求者应评为合格。1.主要项目全部符合本标准。
检验工具
检验位置
安装焊缝两侧
用样板检查，样板弦长L，见
附录1附表1.1
水准仪和经纬仪
2.一般项目检查的实测点有90%及其以上符合本标准，其余基本符合本标准。二、在合格的基础上，优良项目占全部项目50%及其以上应评为优良。10
两侧如
限于条
件，也可
用砂轮
作为表
面处理
SDJ249.2一88：水利水电基本建设工程单元工程质量等级评定标准第二章
平面闸门理埋件安装工程
第2.0.1条一般规定和要求
一、埋件应在制造厂进行整体组装，经检查合格，方可出厂。11
二、除安装焊缝两侧外，埋件防腐蚀工作应在制造厂完成，如设计另有规定，则应按设计要求执行。三、埋件运到现场后，应对埋件作单件或整体复测，各项尺寸应符合“规范”和设计图纸规定。四、埋件安装后，应用加固钢筋将其与预理螺栓或插筋焊牢，以免浇筑二期混凝土时发生位移。五、二期混凝土拆模后，应进行复测。同时清除遗留的钢筋头等杂物，以免影响闸门启闭。第2.0.2条质量检查项目和质量标准一、埋件安装各项目的允许偏差符合表2.0.2一1要求为合格。二、在埋件安装质量合格的基础上，孔口部位各项目的实测点有50%及其以上，其实测偏差值小于允许偏差，该项目评为优良。
