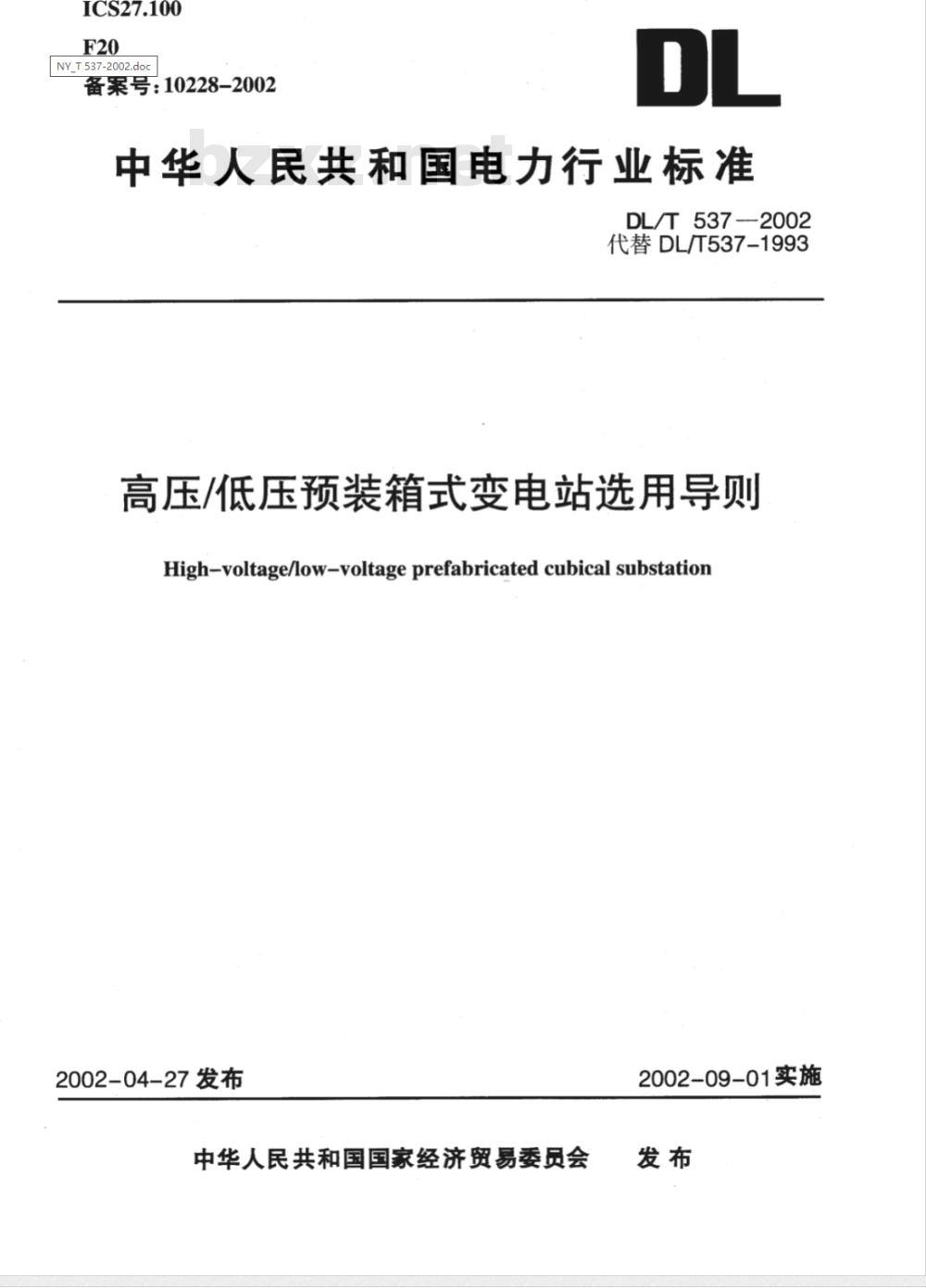

【电力行业标准(DL)】 高压/低压预装箱式变电站选用导则

ICS27.100
NY_T 537-2002.doc
备案号：10228-2002
中华人民共和国电力行业标准
DL/T5372002
代替DL/T537-1993
高压/低压预装箱式变电站选用导则High-voltage/low-voltage prefabricated cubical substation2002-04-27发布
中华人民共和国国家经济贸易委员会2002-09-01实施
DL/T537-—2002

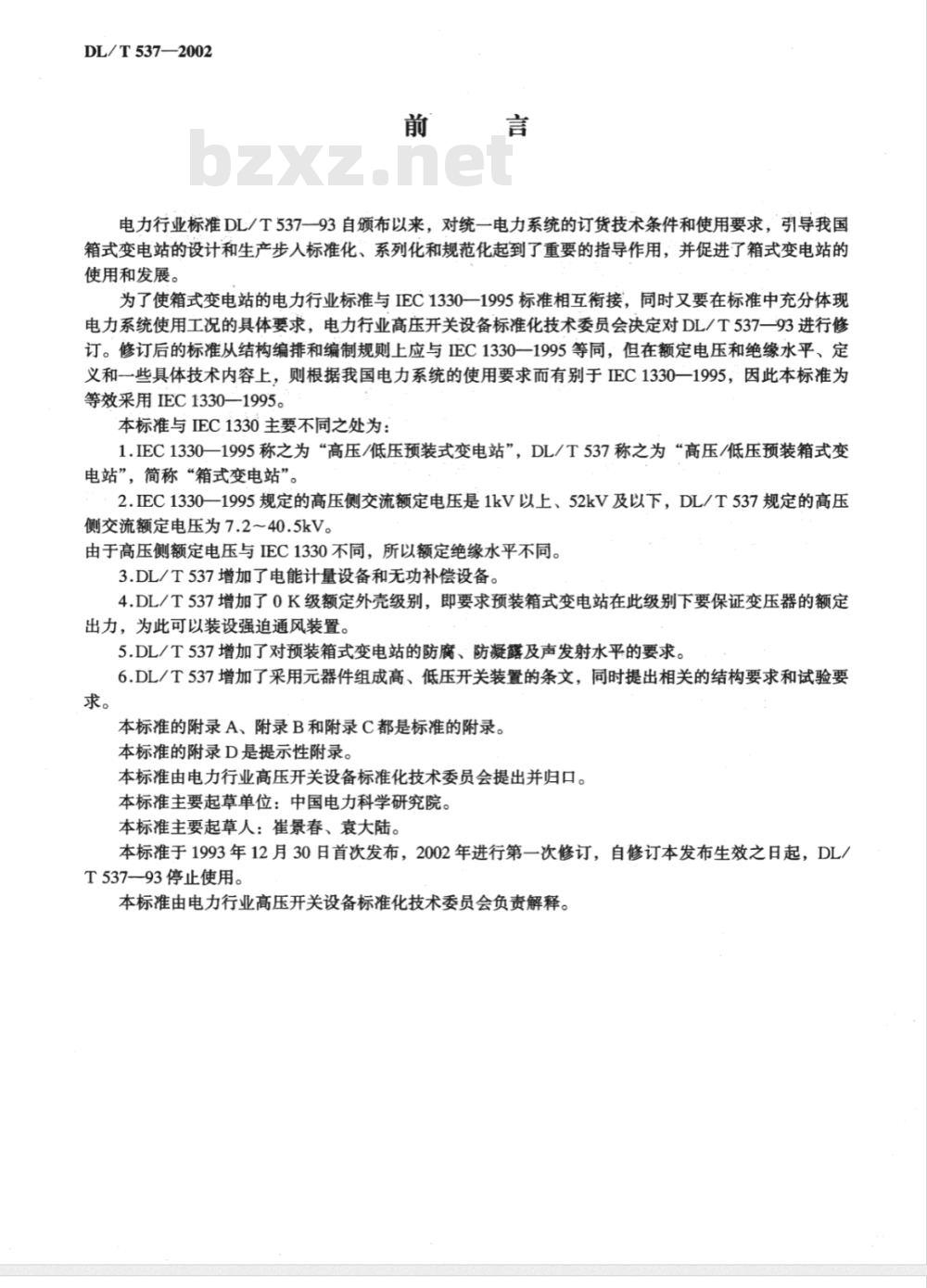

电力行业标准DL/T537一93自颁布以来，对统一电力系统的订货技术条件和使用要求，引导我国箱式变电站的设计和生产步人标准化、系列化和规范化起到了重要的指导作用，并促进了箱式变电站的使用和发展。
为了使箱式变电站的电力行业标准与IEC1330一1995标准相互衔接，同时又要在标准中充分体现电力系统使用工况的具体要求，电力行业高压开关设备标准化技术委员会决定对DL/T537一93进行修订。修订后的标准从结构编排和编制规则上应与EC1330一1995等同，但在额定电压和绝缘水平、定义和一些具体技术内容上，则根据我国电力系统的使用要求而有别于IEC1330一1995，因此本标准为等效采用IEC1330—1995。
本标准与IEC1330主要不同之处为：1.IEC1330一1995称之为“高压/低压预装式变电站”，DL/T537称之为“高压/低压预装箱式变电站”，简称“箱式变电站”。2.IEC1330一1995规定的高压侧交流额定电压是1kV以上、52kV及以下，DL/T537规定的高压侧交流额定电压为7.2~40.5kV。由于高压侧额定电压与IEC1330不同，所以额定绝缘水平不同。3.DL/T537增加了电能计量设备和无功补偿设备。4.DL/T537增加了0K级额定外壳级别，即要求预装箱式变电站在此级别下要保证变压器的额定出力，为此可以装设强迫通风装置。5.DL/T537增加了对预装箱式变电站的防腐、防凝露及声发射水平的要求。6.DL/T537增加了采用元器件组成高、低压开关装置的条文，同时提出相关的结构要求和试验要求。
本标准的附录A、附录B和附录C都是标准的附录。本标准的附录D是提示性附录。
本标准由电力行业高压开关设备标准化技术委员会提出并归口。本标准主要起草单位：中国电力科学研究院。本标准主要起草人：崔景春、袁大陆。本标准于1993年12月30日首次发布，2002年进行第一次修订，自修订本发布生效之日起，DL/T537-93停止使用。
本标准由电力行业高压开关设备标准化技术委员会负责解释。IEC前言　

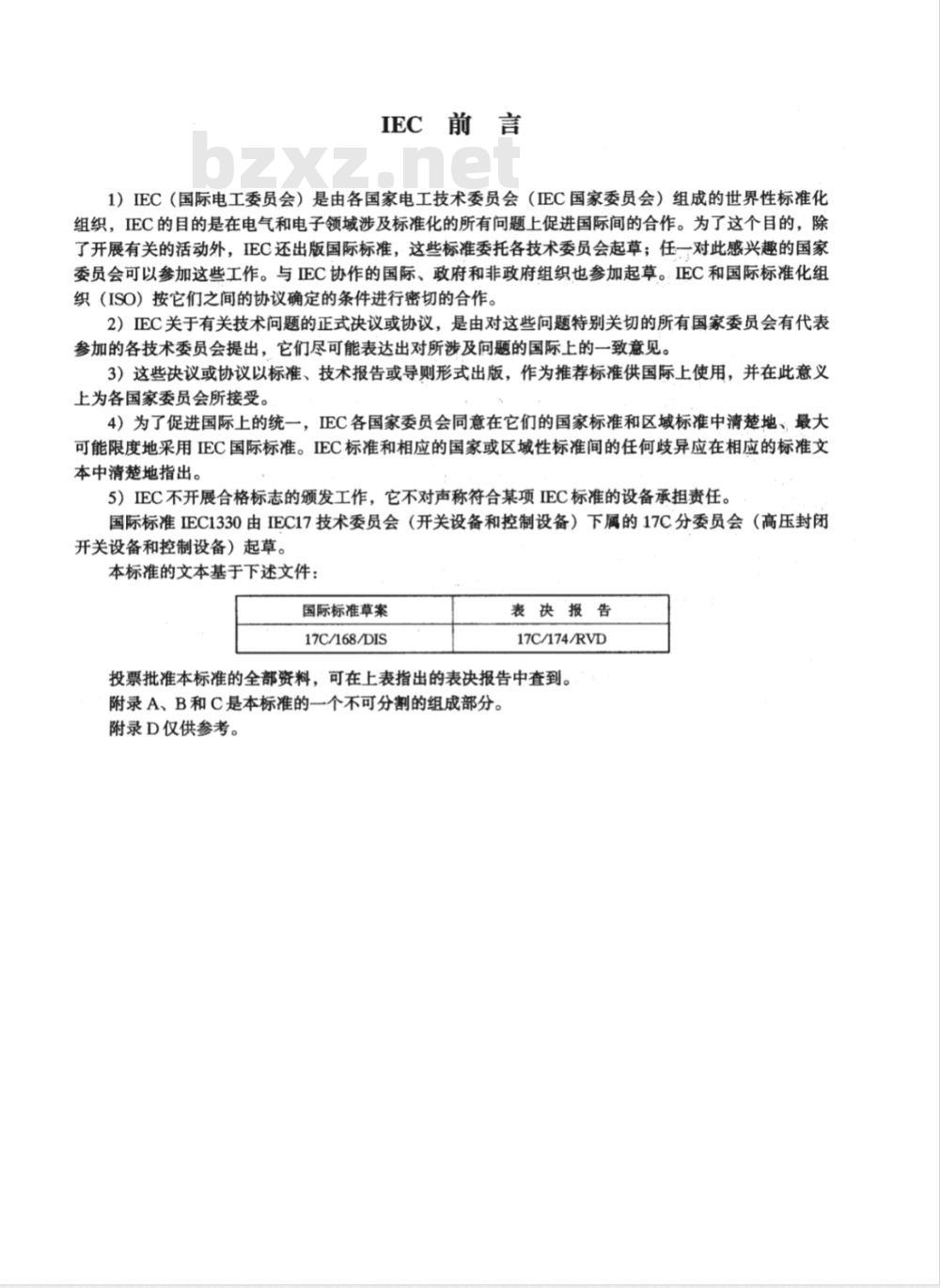

1）IEC（国际电工委员会）是由各国家电工技术委员会（IEC国家委员会）组成的世界性标准化组织，IEC的目的是在电气和电子领域涉及标准化的所有问题上促进国际间的合作。为了这个目的，除了开展有关的活动外，IEC还出版国际标准，这些标准委托各技术委员会起草；任一对此感兴趣的国家委员会可以参加这些工作。与IEC协作的国际、政府和非政府组织也参加起草。IEC和国际标准化组织（ISO）按它们之间的协议确定的条件进行密切的合作。2）IEC关于有关技术问题的正式决议或协议，是由对这些问题特别关切的所有国家委员会有代表参加的各技术委员会提出，它们尽可能表达出对所涉及问题的国际上的一致意见。3）这些决议或协议以标准、技术报告或导则形式出版，作为推荐标准供国际上使用，并在此意义上为各国家委员会所接受。
4）为了促进国际上的统一，IEC各国家委员会同意在它们的国家标准和区域标准中清楚地、最大可能限度地采用IEC国际标准。IEC标准和相应的国家或区域性标准间的任何歧异应在相应的标准文本中清楚地指出。
5）IEC不开展合格标志的颁发工作，它不对声称符合某项IEC标准的设备承担责任。国际标准IEC1330由IEC17技术委员会（开关设备和控制设备）下属的17C分委员会（高压封闭开关设备和控制设备）起草。
本标准的文本基于下述文件：
国际标准草案
17C/168/DIS
表决报告
17C/174/RVD
投票批准本标准的全部资料，可在上表指出的表决报告中查到。附录A、B和C是本标准的一个不可分割的组成部分。附录D仅供参考。

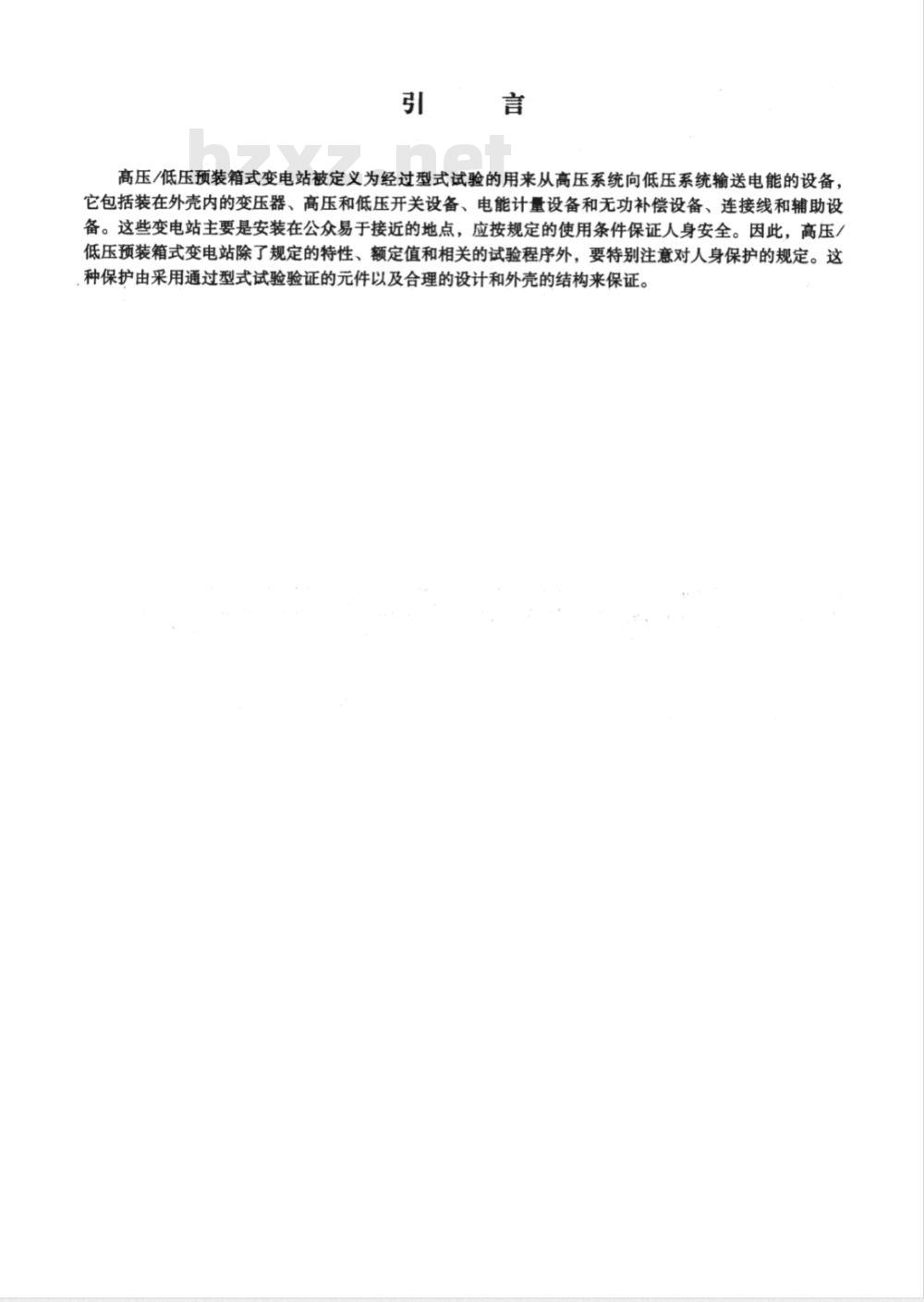

高压/低压预装箱式变电站被定义为经过型式试验的用来从高压系统向低压系统输送电能的设备，它包括装在外壳内的变压器、高压和低压开关设备、电能计量设备和无功补偿设备、连接线和辅助设备。这些变电站主要是安装在公众易于接近的地点，应按规定的使用条件保证人身安全。因此，高压/低压预装箱式变电站除了规定的特性、额定值和相关的试验程序外，要特别注意对人身保护的规定。这种保护由采用通过型式试验验证的元件以及合理的设计和外壳的结构来保证。前言

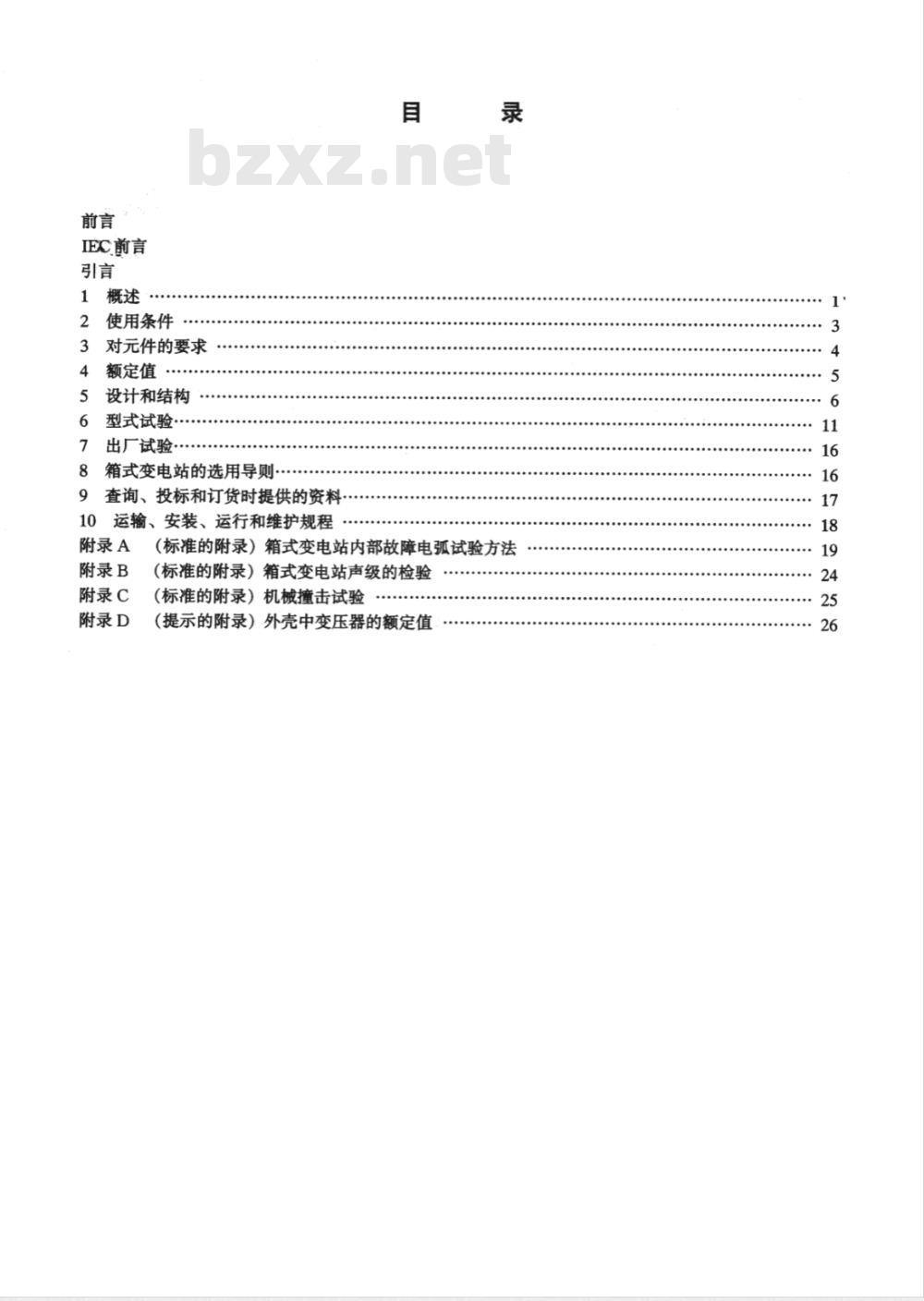

IEC前言
1概述
使用条件
3对元件的要求
额定值
设计和结构
型式试验·
出厂试验·
箱式变电站的选用导则.
查询、投标和订货时提供的资料：10运输、安装、运行和维护规程附录A
附录B
附录C
附录D
（标准的附录）箱式变电站内部故障电弧试验方法（标准的附录）箱式变电站声级的检验（标准的附录）机械撞击试验
（提示的附录）外壳中变压器的额定值11
1概述
1.1范围
中华人民共和国电力行业标准
高压/低压预装箱式变电站选用导则High-voltage/low-voltage prefabricatedcubical substation
DL/T537—2002
代替DL/T537—1993
本标准规定了高压侧交流额定电压为7.2kV~40.5kVl)、低压侧交流额定电压不超过1kV2)、变压器最大容量为1600kVA、工作频率为50H3)的公众能接近的户外预装箱式变电站的使用条件、额定参数、一般结构要求和试验方法。预装箱式变电站是通过电缆连接的，可以在它的内部或外部进行操作。预装箱式变电站可以在地面上安装，也可以部分或全部在地面下安装。由于在老化或腐蚀方面没有基本的被普遍接受的行业标准、国家标准4)、IEC或ISO标准可供使用，本标准提出的有关这些方面的要求由用户和制造厂家商定5）。1.2引用标准
本标准的条款有的引自下述标准中的有关条款。本标准出版时，引用的标准版本均为有效版本。所有的标准都可能被修订，为此鼓励就此标准达成协议的各方能够采用下述标准的最新版本。GB311.1—1997高压输变电设备的绝缘配合GB/T1048.1一1989固体绝缘材料电气强度的试验方法工频下的试验GB1094.1-1996电力变压器
第一篇总则
GB1094.2—1996电力变压器
第二篇温升
GB1094.3—1985电力变压器
第三篇
绝缘水平和绝缘试验
GB/T2423.46一1997电工电子产品环境试验第2部分：试验方法试验Ef：摆锤撞击电工术语高压试验技术和绝缘配合GB/T2900.19—1994
GB/T2900.20—1994
.电工术语高压开关设备
GB3906—1991.3～35kV交流金属封闭开关设备GB4208一1993外壳防护等级（IP代码）GB6450—1986干式电力变压器
GB7251.1一1997低压成套开关设备和控制设备第一部分-型式试验和部分型式试验成套设备GB/T7328—1987变压器和电抗器的声级测定GB/T11022一1999高压开关设备和控制设备的共用技术要求GB/T14048.1一1993低压开关设备和控制设备，总则GB/T14821.1一1993建筑物的电气装置电击防护采用说明：
1）IEC1330为1kV以上52kV及以下。2）IEC1330在注中说明二次侧的额定电压不应超过1kV，本标准将其移至正文中。3）IEC1330为不大于60Hz。
4）本标准另增加“行业标准”和“国家标准”。5）本标准增加的内容，IEC1330中不包括老化或腐蚀方面的要求。中华人民共和国国家经济贸易委员会2002-04-27批准2002-09-01实施
DL/T 537--2002
GB/T151641994油浸式电力变压器负载导则GB/T117211—1998干式电力变压器负载导则GB.116926—1997交流高压负荷开关—熔断器组合电器GB/T16927.1-1997高电压试验技术第一部分二般试验要求GB/T16934-1997电能计量柜
GB/T16935.1一1997低压系统内设备的绝缘配合第一部分原理、要求和试验DL/T404-1997户内交流高压开关柜订货技术条件DL/T593—1996高压开关设备的共用订货技术导则交流电气装置的接地
DL/T621—1997
IEC76—5：1976电力变压器第五部分承受短路的能力IEC466：1987额定电压1kV以上38kV及以下交流绝封闭开关设备和控制设备IEC1180一1：1992低压设备的高压试验技术第1部分定义、试验和程序要求ISO1052：1982一般工程用钢
ISO1210：1992塑料一水平和垂直试样与小火焰点火源接触时燃烧特性的测定1.3定义
在本标准中使用的通用术语的定义可参见GB/T2900.19和GB/T2900.20,此外还定义以下术语。1.3.1预装箱式变电站6）（prefabricatedcubicalsubstation）预装箱式变电站（以下简称箱式变电站）是由高压开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结件等元件组成的成套配电设备，这些元件在工厂内被预先组装在一个或几个箱壳内，用来从高压系统向低压系统输送电能。1.3.2运输单元（transportunit）箱式变电站的一部分，它在装运时不需拆卸。1.3.3外壳（enclosure）
箱式变电站的一种部件，它保护变电站免受外部的影响，并为防止接近或触及带电部件，以及防止触及运动部件提供规定的防护等级。1.3.4隔室（compartment）
箱式变电站的一部分，除了相互连接、控制或通风所需的通道外，其内部元件全部被封闭起来。注：隔室可以由其中包含的主要元件来命名，例如分别称为变压器隔室、高压开关设备和控制设备隔室、低压开关设备和控制设备隔室。
1.3.5元件（component）
箱式变电站中提供某种特定功能的基本部件（例如变压器、高压开关设备和控制设备、低压开关设备和控制设备、电能计量设备和无功补偿设备7)等)。1.3.6隔板（partition）bzxZ.net
箱式变电站中将一个隔室与另一个隔室隔开的部件。1.3.7主回路（maincircuit）
箱式变电站中包含所有导电部件的用于传送电能的回路。1.3.8辅助回路（auxiliarycircuit）箱式变电站中包含所有导电部件的（不包含主回路）用于控制、测量、信号、调节、照明等的回路。额定值（ratedvalue）
采用说明：
6）IEC1330定义为高压/低压预装式变电站，本标准使用的名称为“预装箱式变电站”，简称“箱式变电站”。7）本标准增加的元件。
DL/T537-2002
一般是由制造厂对箱式变电站规定的运行条件所指定的量值。【根据GB2900.20的6.1修改而成]。1.3.10防护等级（degreeofprotection）由外壳提供的、并经标准的试验方法验证的防护程度，用以防止触及危险的部件、防止外来物件进人或水分浸人。
1.3.11周围空气温度（ambientairtemperature）在规定条件下测定的箱式变电站外壳周围的空气温度。1.3.12外壳级别（classofenclosure）在本标准2.1中规定的正常使用条件下，变压器在外壳内的温升和同一台变压器在外壳外的温升之差。该变压器的额定值（容量和损耗）相应于箱式变电站的最大额定值。1.3.13变压器的负荷系数（transformerloadratio）在额定电压下变压器能够给出的以额定电流为基准的电流标么值。负荷系数的基础是不超过GB1094.1、GB1094.2和IEC76-58).中给出的最高热点温度和液面温度或GB6450中给出的相应绝缘等级的最高热点温度。
1.3.14电能计量装置9）（electric energymeasurementdevice）箱式变电站中用于对计费电力用户进行用电计量和管理的专用部件，可能是高压的，也可能是低压的。1.3.15无功补偿装置10）（reactive compensation device）箱式变电站中用于无功补偿的专用部件，一般为低压的。2使用条件
2.1正常使用条件
2.1.1外壳
除非本标准另有规定，箱式变电站的外壳应设计成能在GB11022规定的正常户外使用条件下使用。
注：箱式变电站外壳内部的环境温度与外壳外部的环境温度不同。2.1.2高压开关设备和控制设备
在外壳内部按DL/T593规定的正常户内使用条件使用。2.1.3低压开关设备和控制设备
在外壳内部按GB7251.1规定的正常户内使用条件使用。2.1.4变压器
外壳内的变压器，在额定电流状态下工作时，其温升要比无外壳条件下运行时高，可能会超过GB1094.2或GB6450规定的温度极限。变压器的使用条件应按安装地点外部的使用条件和外壳级别来确定。变压器的制造厂或用户应该据此计算变压器的使用容量。2.1.5电能计量装置11)
在外壳内部按GB11022或GB7251.1规定的正常户内使用条件使用。2.1.6无功补偿装置12)
在外壳内部按GB7251.1规定的正常户内使用条件使用。采用说明：
8）IEC1330引用IEC76包含了IEC76-1、IEC76-2和IEC76-5，因GB1094.5为非等效采标，故本标准引用了IEC76-5而未引用GB1094.5。
9）本标准新增定义。
10）本标准新增定义。
11）本标准增加的内容。
DL/T537—2002
2.2特殊使用条件
当箱式变电站的使用条件超过2.1的正常使用条件时，采用以下规定。2.2.1海拔
对下列设备应加以注意。
2.2.1.1高压开关设备和控制设备以及高压电能计量装置海拔超过1000m时，见GB/T11022。2.2.1.2低压开关设备和控制设备以及低压电能计量装置和无功补偿装置海拔超过2000m时，见GB7251.1。2.2.1.3变压器
海拔超过1000m时，见GB1094.2或GB6450。2.2.2、污移
处于污移空气中的装置，其污等级应符合下列设备相应标准的规定。2.2.2.1高压开关设备和控制设备以及高压电能计量装置见GB/T11022。
2.2.2.2低压开关设备和控制设备以及低压电能计量装置和无功补偿装置见GB/T16935.1。
2.2.2.3变压器
变压器的高压出线套管可参照DL/T404，低压出线套管可参照GB/T16935.1，具体要求由制造厂和用户商定13）。
2.2.3温度
箱式变电站安装地点的周围空气温度显著地超过2.1中所规定的外壳正常使用条件时，应优先选用的温度范圖规定如下：
严寒气候：-50℃～+40℃
酷热气候：-5℃+50℃
3对元件的要求
箱式变电站的主要元件是变压器、高压开关设备和控制设备、低压开关设备和控制设备、相应的内部连接线（电缆、母线和其他）和辅助设备。根据用户的要求应可装设电能计量设备和无功补偿设备14)。
这些元件应该用一个公用的外壳或一组外壳封闭起来。所有的元件应符合各自相应的标准：变压器，应符合GB1094.1或GB6450；高压开关设备和控制设备，应符合GB3906和IEC466；低压开关设备和控制设备，应符合GB/T:14048系列标准和GB7251.1；电能计量设备，应符合GB/T1693415)。采用说明：
12）本标准增加的内容。
13）IEC1330为“无适用标准”，此内容为本标准增加的内容。14）本标准增加的内容。
15）本标准增加的内容。
额定值
箱式变电站的额定值如下：
a）额定电压；
b）额定绝缘水平；
c）额定频率和相数；
d）主回路的额定电流；
DL/T537—2002
e）主回路和接地回路的额定短时耐受电流；f）主回路和接地回路的额定峰值耐受电流（如果适用)；g）额定短路持续时间；
h）操动机构和辅助回路的额定电源电压；i）操动机构和辅助回路的额定电源频率；i）箱式变电站的额定最大容量；k）变压器的额定容量；
1）变压器的额定损耗；
m）额定外壳级别；
n）高压开关设备的额定短路开断电流和额定短路关合电流16)；o）低压开关设备的额定短路分断能力和额定短路关合电流17)。4.1额定电压
高压开关设备和控制设备，见GB/T11022；低压开关设备和控制设备，见GB/T14048.1和GB7251.1。4.2额定绝缘水平
高压开关设备和控制设备，见GB/T11022；低压开关设备和控制设备，见GB/T14048.1和GB7251.1，其最低额定冲击耐受电压至少应为GB/T16935.1—1997表1中V类过电压的给定值。变压器的额定绝缘水平18)参见GB1094.3或GB311.1。4.3额定频率和相数
50Hz，三相。
4.4额定电流和温升
4.4.1额定电流
见GB/T11022和GB7251.1。
4.4.2温升
高压开关设备和控制设备的允许温升见DL/T593；低压开关设备和控制设备的允许温升见GB7251.1；箱式变电站中的某些元件，可能不被DL/T593和GB7251.1的范围所覆盖，其允许温升应不超过各元件相应标准中规定的最高允许温度和温升极限。对于内部连接线，它的最大允许温升是DL/T593和GB7251.1中规定的适用于触头、连接以及和绝缘接触的金属部件的值。
对于变压器，应按本标准第2条计及负荷系数，参见附录D，并参见GB/T15164和GB/T17211。采用说明：
16）本标准增加的内容。
17）本标准增加的内容。
18）本标准增加的内容。
4.5额定短时耐受电流
DL/T537-2002
对高压开关设备和控制设备，见GB/T11022；对低压开关设备和控制设备，见GB7251.1；对变压器，见GB6450和IEC76-5。
4.6额定峰值耐受电流
对高压开关设备和控制设备，见GB/T11022；对低压开关设备和控制设备，见GB7251.1；对变压器，见GB6450和IEC76-5。
4.7额定短路持续时间
对高压开关设备和控制设备为2s或4s19)；对低压开关设备和控制设备，见GB7251.1；对变压器，见GB6450和IEC76-5。
4.8操动机构和辅助回路的额定电源电压对高压开关设备和控制设备，见DL/T593；对低压开关设备和控制设备，见GB7251.1。4.9操动机构和辅助回路的额定电源频率50Hz20)。
4.10箱式变电站的额定最大容量箱式变电站的额定最大容量是设计变电站时指定的变压器的最大额定值。变压器的额定值是GB1094.1或GB6450中规定的变压器的额定容量和额定总损耗。注：根据箱式变电站的外壳级别和周围空气温度可将箱式变电站的输出容量限制到小于其额定最大容量。4.11额定外壳级别
额定外壳级别是对应于箱式变电站额定最大容量的外壳级别。额定外壳级别用来决定变压器的负荷系数，使变压器运行时的温度不超过GB1094.1、GB1094.2和GB6450或IEC76-5给出的并在附录D中述及的限值。有四个额定外壳级别：级别0、10、20和30，分别对应于0K、10K、20K和30K的最大温升差值21）。注：对应于变压器不同的容量和损耗，制造厂对同一外壳可指定几个级别。这些附加的级别应经6.2的试验验证。4.12.高压开关设备的额定短路开断电流和额定短路关合电流22）高压开关设备的额定短路开断电流与4.5中的额定短时耐受电流相同，额定短路关合电流与4.6中的额定峰值耐受电流相同。
4.13低压开关设备额定短路分断能力和额定短路关合电流23）低压开关设备的额定短路分断能力与4.5中的额定短时耐受电流相同，额定短路关合电流与4:.6中的额定峰值耐受电流相同。
5设计和结构
箱式变电站应设计成能够安全而方便地进行正常的操作、检查和维护。箱式变电站的外观设计应美观并尽量与周边的环境相适应，具有良好的视觉效果24)。5.1接地
箱式变电站应装设一条可与每个元件相连接的接地导体。接地导体上应设有不少于2.个与接地网相采用说明：
19）按我国电力系统的要求，明确提出2s或4s的要求。20）根据我国实际使用情况，明确规定50Hz。21）根据我国箱式变电站的设计、制造情况和用户的要求，本标准在IEC1330的基础上，增加了0级额定外壳级别，对应的最大温升差值为OK，即明确要求不降低变压器的额定输出容量。22）为本标准增加的内容。
33）为本标准增加的内容。
24）为本标准特为美化环境而提出的要求。6
