【国家标准(GB)】 公制扳手开口和扳手孔的常用公差

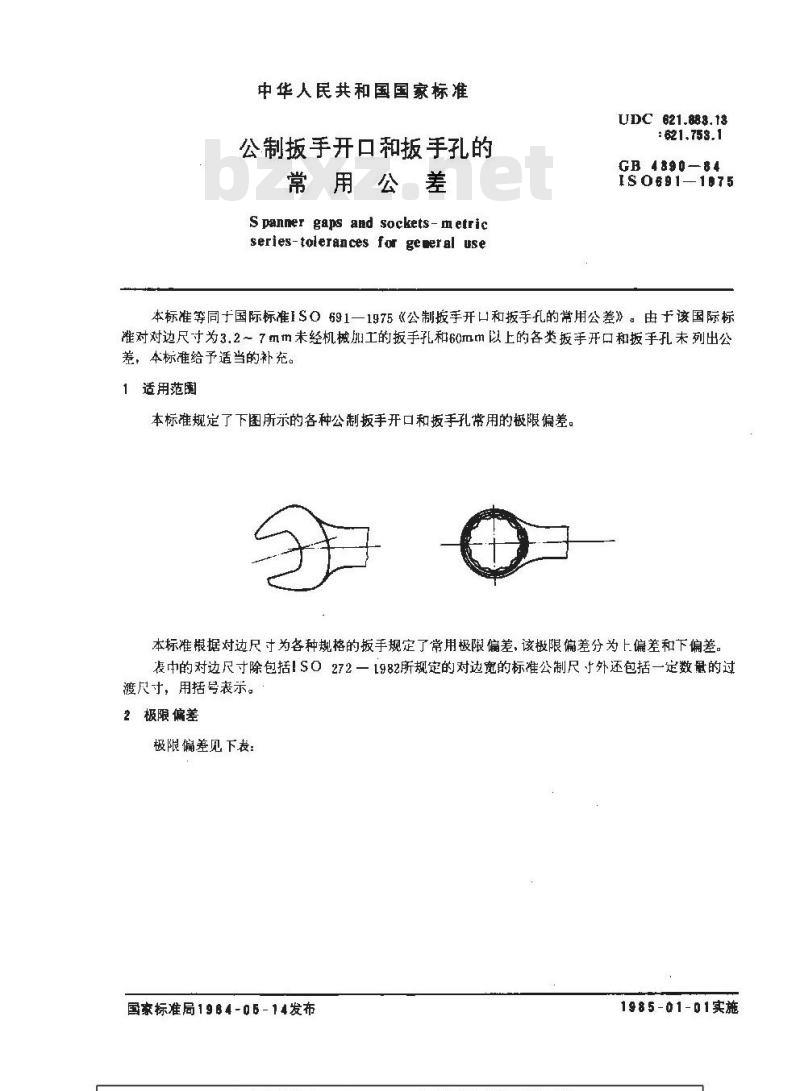

中华人民共和国国家标准
公制扳手开口和扳手孔的
常用公差
S panner gaps and sockets-metricseries-tolerances for general useUDC621.883.13
:621.753.1
GB 4890-84
IS06911:75
本标准等同于国际标准1SO691—1975《公制手开口和扳手孔的常用公差》。由于该国际标准对对边尺寸为3.2～7mm未经机械批工的扳手孔和60mm以上的各类扳手开口和扳手孔未列出公差，本标准给予适当的补充。
1适用范围
本标准规定了下图所示的各种公制扳手开口和扳手孔常用的极限偏差。本标准根据对边尺寸为各种规格的扳手规定了常用极限偏差，该极限偏差分为上偏差和下偏差。表中的对边尺寸除包括S0272一1982所规定的对边宽的标准公制尺寸外还包括一定数量的过渡尺寸，用括号表示。
2极限偏差
极限偏差见下表：
国家标准局1984-06-14发布
1985-01-01实施
对边尺寸
4 - 5 - 5. 5
(6) -?
10 - 11
14 - (15) - (16)
17 (18)
19 - (20) -(21)
- 22 - (23) - 24
( 26) - 27 - (28)
- 30 - 32 - 34wwW.bzxz.Net
96 - 41 ~ 46 - 50
55 - 80
附加说明：
GB 4390—B4

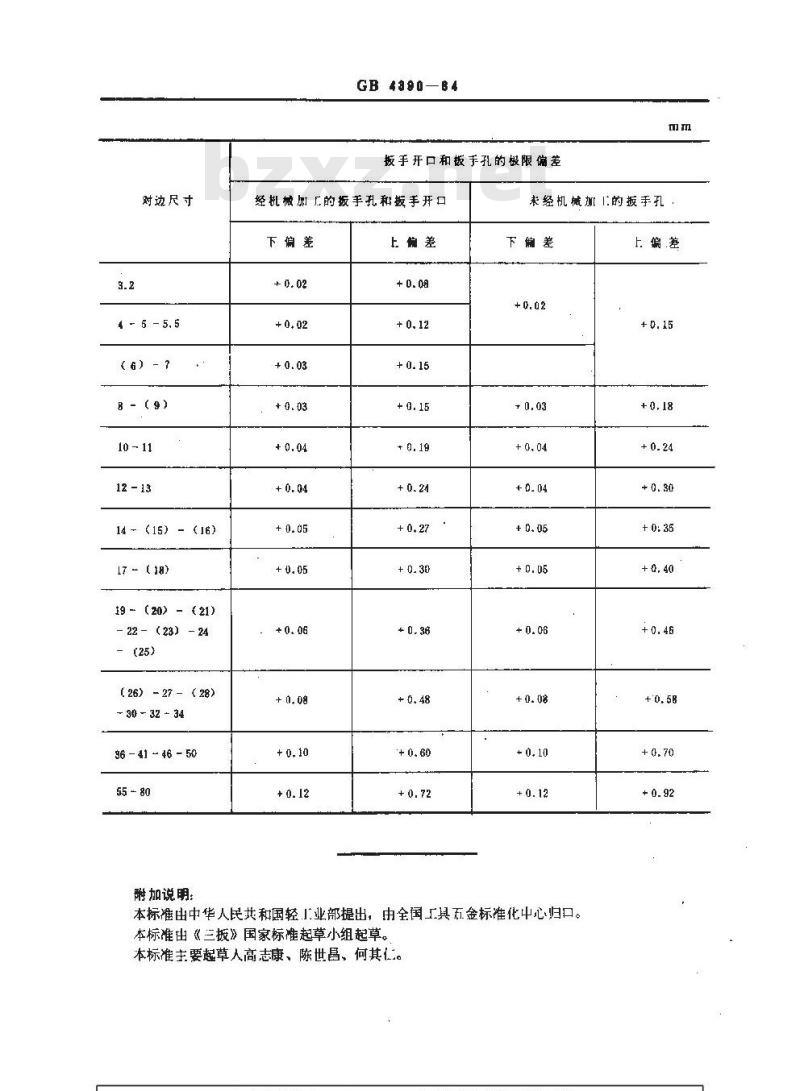

扳手开口和板手孔的极限偏差
经机械加厂的扳手孔和扳手开口下偏差
+ 0,02
上前差
表经机械加1的扳手孔：
下偏差
本标准由中华人民共和国轻业部提出，由全国工具五金标准化中心归口。本标准由《三板》国家标准起草小组起草。本标准主要起草人高志康、陈世昌、何其任上偏差
+0: 35
