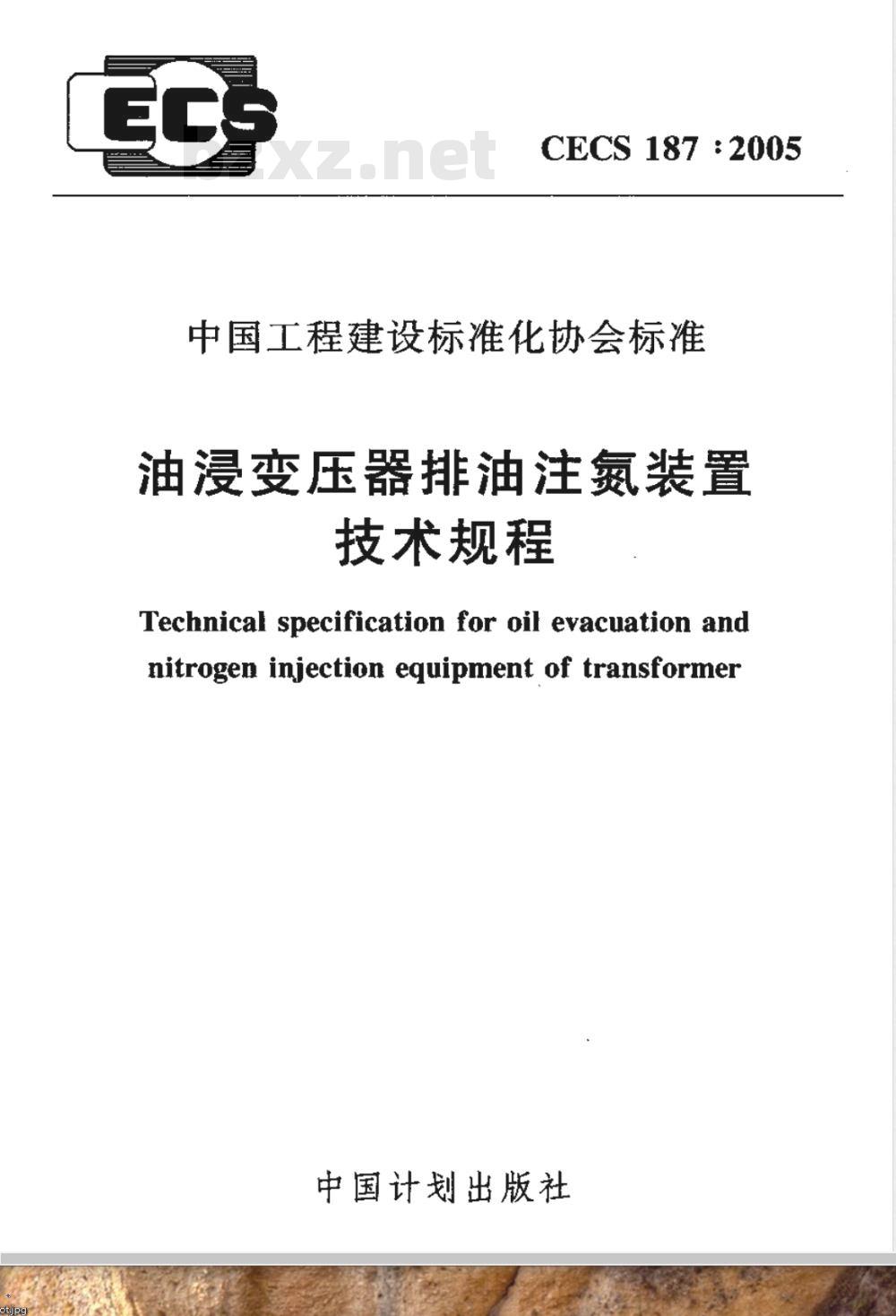

【其他行业标准】 油浸变压器排油注氮装置技术规程

CECS 187 :2005
中国工程建设标准化协会标准
油浸变压器排油注氮装置
技术规程
Technical specification for oil evacuation andnitrogen injection equipment of transformer中国计划出版社

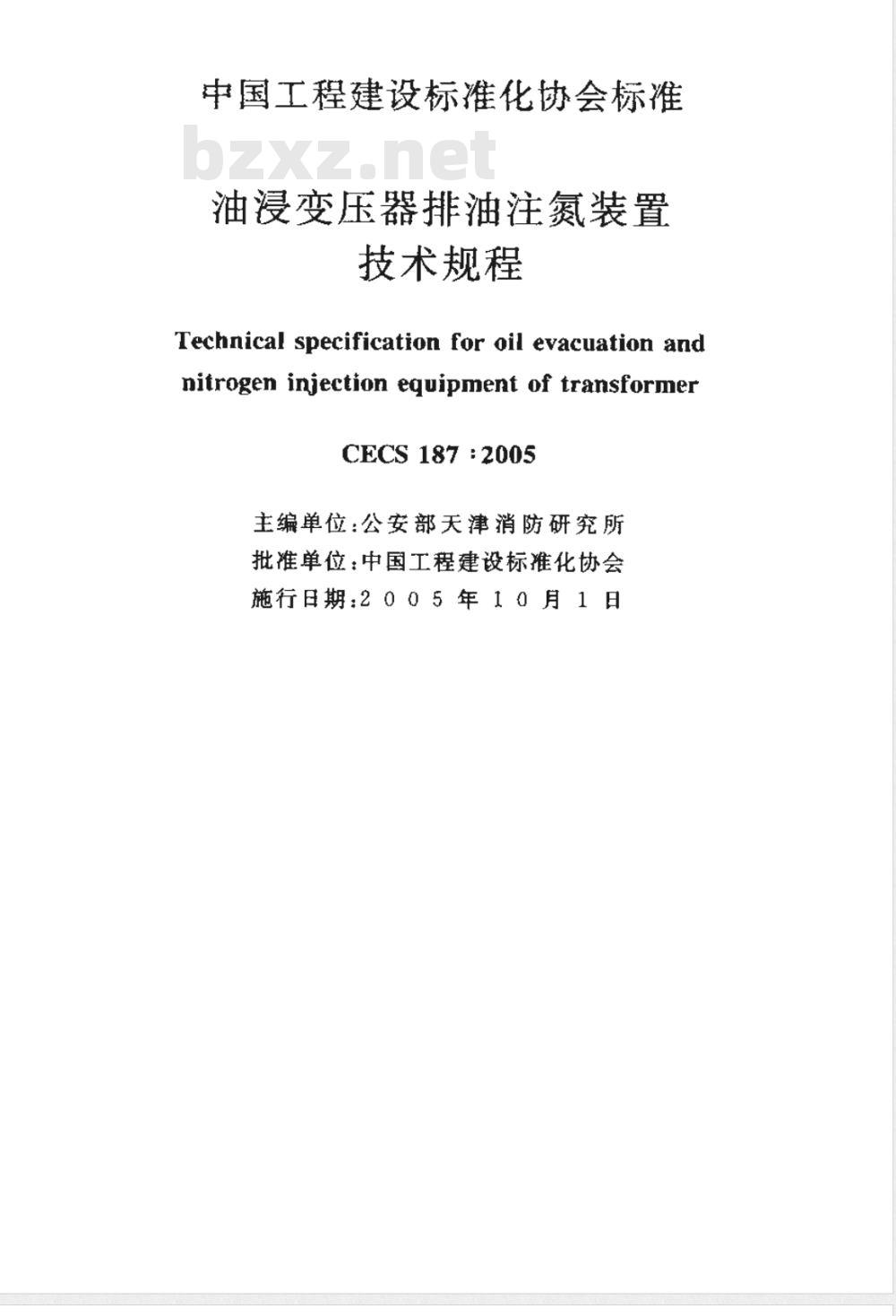

中国工程建设标准化协会标准
油浸变压器排油注氮装置
技术规程
Technical specification for oil evacuation andnitrogen injection equipment of transformerCECS 187 :2005
主编单位：公安部天津消防研究所批准单位：中国工程建设标推化协会施行日期2005年10月1日

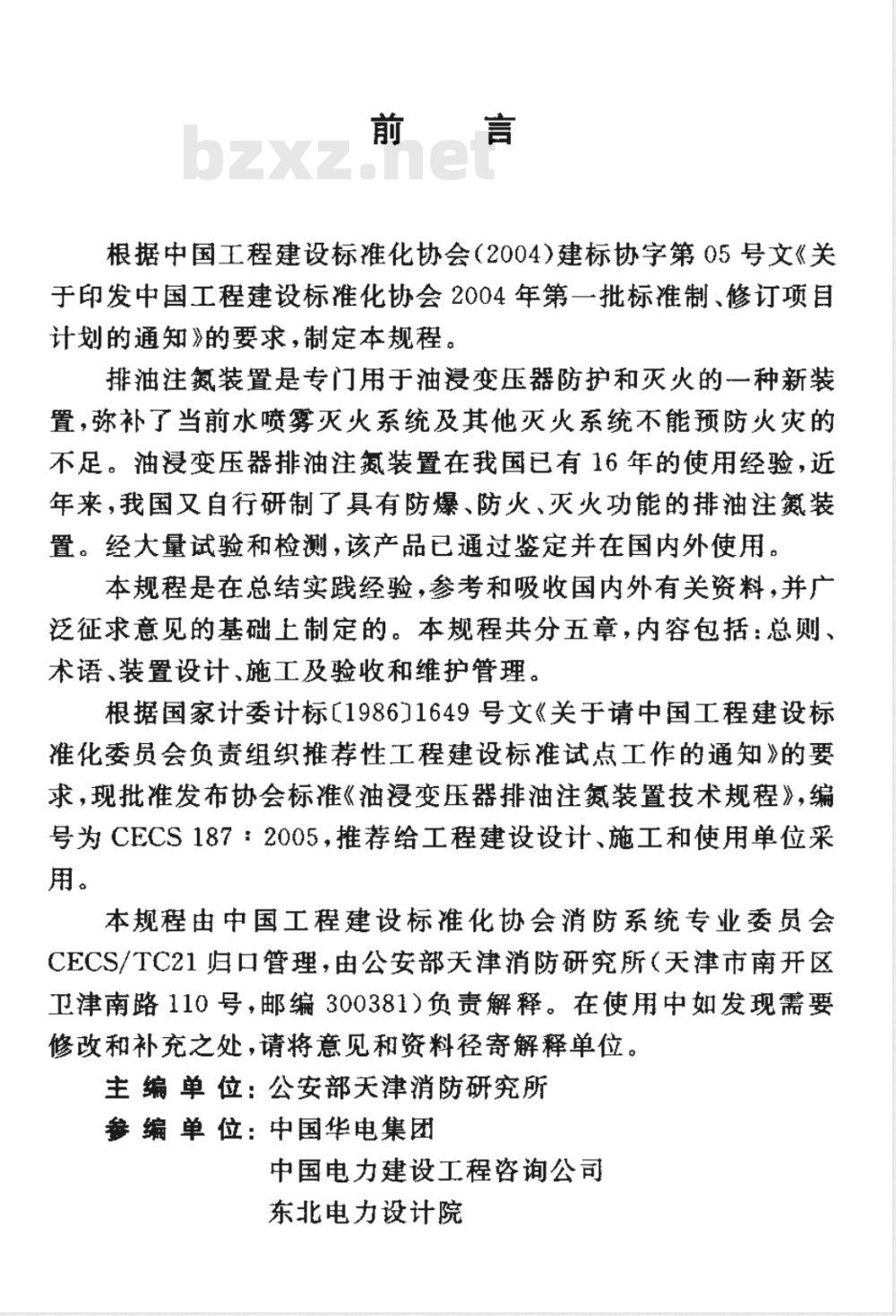

根据中国王程建设标准化协会（2004）建标协学第05号文《关于印发中国工程建设标雅化协会2004年第一批标推制、修订项自计划的通知》的要求，制定本规程。排油注氮装置是专门用于油浸变压器防护和灭火的一种新装置，补广当前水喷雾火火系统及其他火火系统本能预防火灾的不足。油浸变压器排油注氛装置在我国已有16年的使用经验，近年来，我国又自行研制了具有防爆、防火、灭火功能的排油注装置。经大量试验和检测，该产品已通过签定并在国内外便用。本规程是在总结实践经验，参考和吸收国内外有关资料，并广泛征求意见的基础上制定的。本规程共分五章，内容包括：总则、术语、装置设计、施工及验收和维护增理。根据国家计委计标［1986】1649号文《关于请中国工程建设标推化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准发布协会标准《油浸变压器排油注氮装置技术规程》，编号为CECS187：2005，推荐给工程建设设计、施工和使用单位采用。

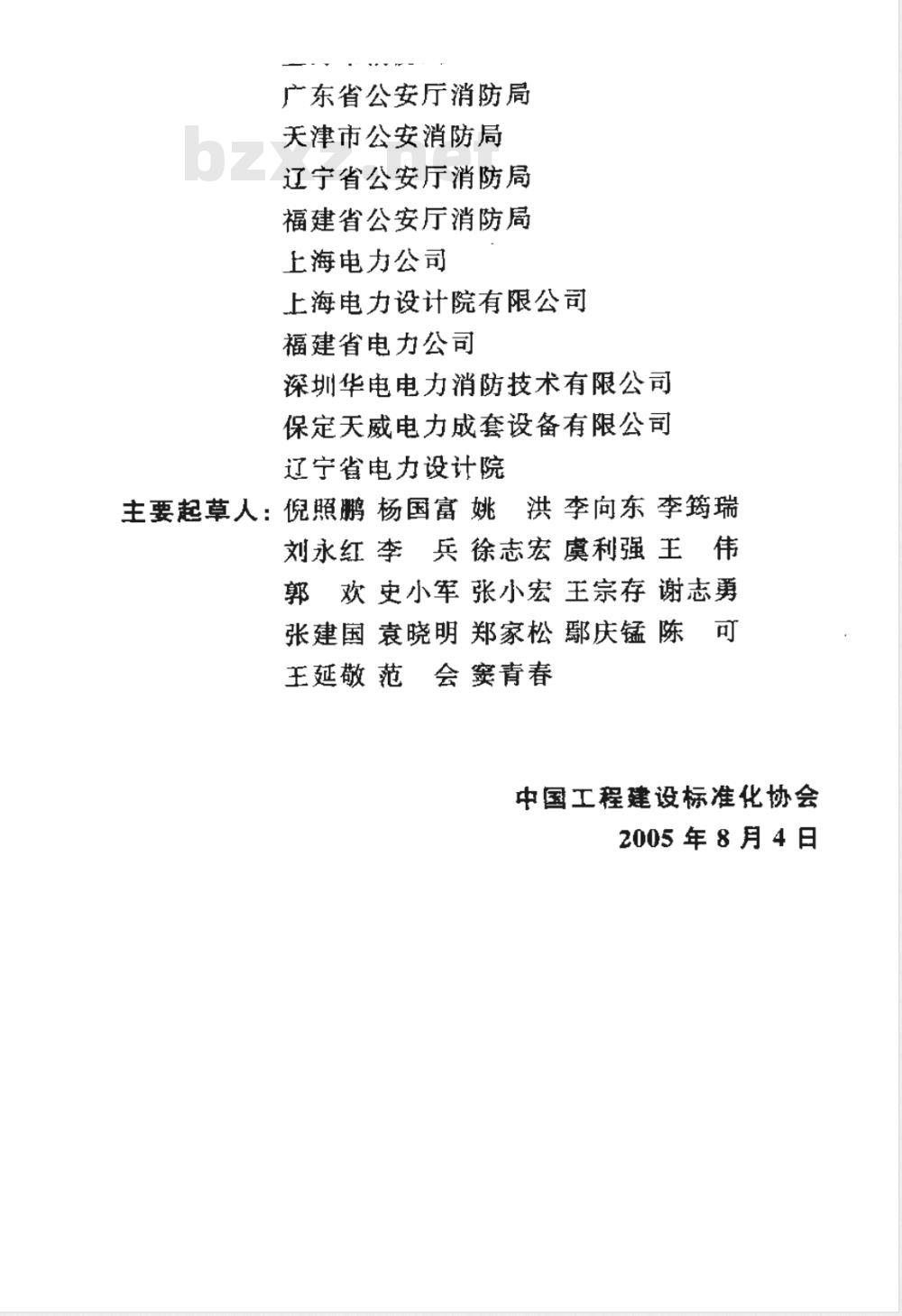

本规程由中国工程建设标准化协会消防系统专业委员会CECS/TC21归口管理，由公安部天津消防研究所（天津市南开区卫津南路110号，邮编300381）负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。主编单位：公安部天津消防研究所参编单位：中国华电集团
中国电力建设工程咨询公司
东北电力设计院
广东省公安厅消防局
天津市公安消防局
辽宁省公安厅消防局
福建省公安厅消防局
上海电力公司
上海电力设计院有限公司
福建省电力公司
深圳华电电力消防技术有限公司保定天威电力成套设备有限公司辽宁省电力设计院
主要起草人：倪照鹏杨国富姚洪李向东李筠瑞刘永红李兵徐志宏虞利强王伟
郭　欢史小军张小宏王宗存谢志勇　张建国袁晓明郑家松鄢庆锰陈可王延敬范会窦青春
中国工程建设标准化协会
2005年8月4日

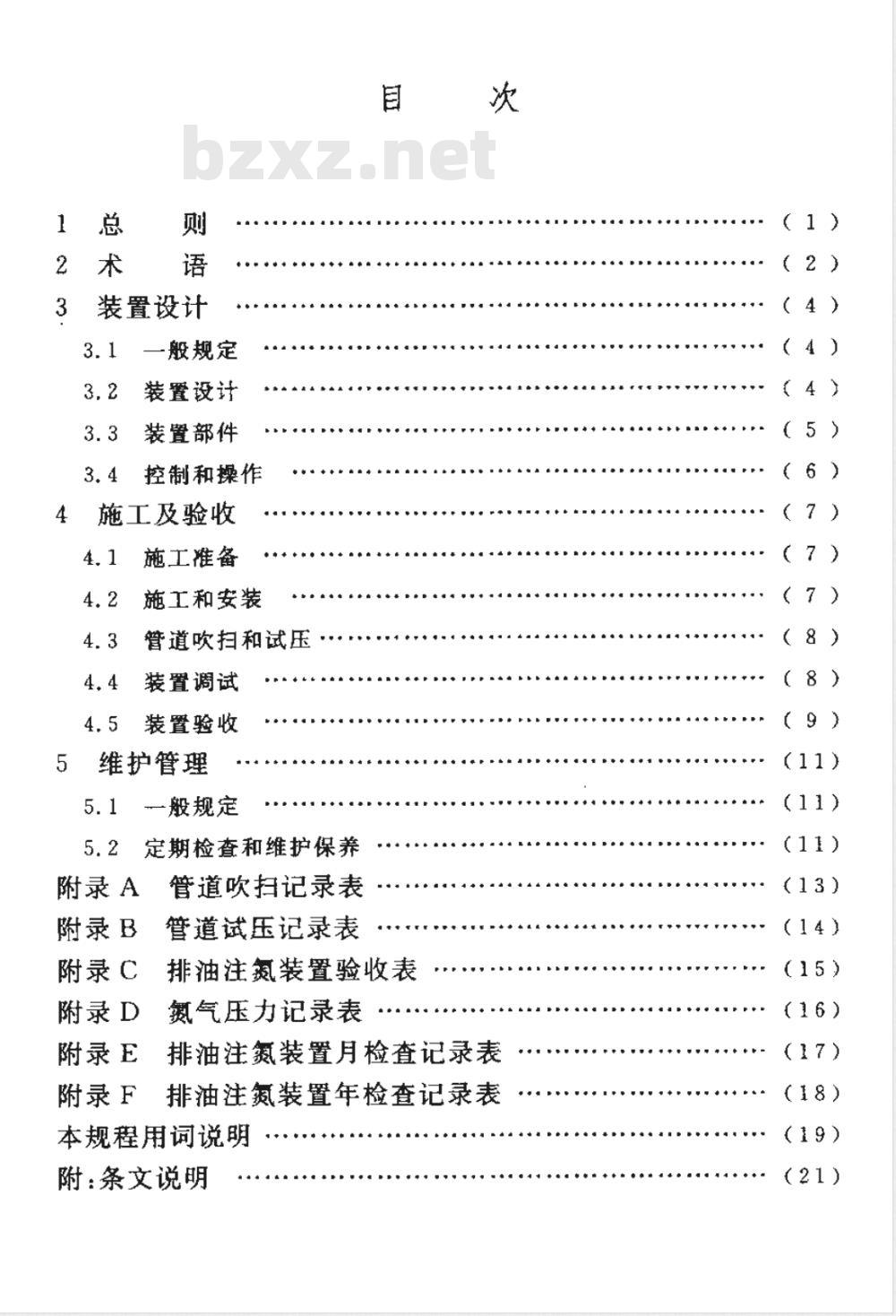

１总　bzxZ.net
装置设计
-般规定
装置设计
装置部件
控制和操作
施工及验收
施工准备
施工和安装
管道吹扫和试压
装置调试
装置验收
维护管理
一般规定
定期检查和维护保养
附录A
附录B
附录 C
附录 D
管道吹扫记录表
管道试压记录表
排油注氮装置验收表
氮气压力记录表
排油注氮装置月检查记录表
附录E
附录F
排油注氮装置年检查记录表
本规程用词说明
附：条文说明
(11）
(13）
（14）
(17）
(19）
1总则
1.0.1为防止和减少油浸变压器的火灾危害，保护人身安全和生态环境，避免财产损失，制定本规程。1.0.2本规程适用于安装在油浸变压器上的排油注氮装置（以下简称排油注氮装置）的设计、施工、验收及维护管理。油浸电抗器采用排油注氮装置时，可参照本规程执行。1.0.3排油注氮装置工程的设计及施工应做到安全可靠、方便使用和经济合理。
1.0.4排油注氮装置工程的设计、施工、验收及维护管理，除应执行本规程的规定外，尚应符合国家现行有关标准的规定。2术语
2.0.1油浸变压器排油注氮装置oil evacuation and nitrogeninjection equipment of transformer由控制柜、消防柜、断流阀、感温火灾探测器和排油注氮管路组成的，用于油浸变压器的具有防爆、防火和灭火功能的装置。2.0.2变压器爆裂transformer bursting变压器因产重故障，瞬间产生大量高温、高压可燃气体，使内部压力超过变压器壳体的承载力，而造成壳体爆裂、变压器喷油的现象。
2. 0.3变压器排油注氮oil evacuation and nitrogen injectionof transformer
当变压器内部压力超过压力控制器设定值时，在重瓦斯等信号作用下，瞬时开启快速排油阀排油泄压，且经适当延时自动开启氯气阀，注人氮气，冷却故障点，稀释空气中氧气的过程，2. 0. 4 断流阀 shutter
安装在储油柜与气体继电器之间，正常情况下开启，当变压器发生事故而快速排油时，在大流量油流作用下能自动关闭，切断储油柜油流的阀门。
2.0.5排油连接阀oil evacuation connection valve接人和隔离排油注氮装置的蝶阀。它用法兰固定安装在变压器油箱上部的排油管道上。
2. 0.6注氮阀nitrogen injection valve接入和隔离排油注氮装置的球阀。它用法兰固定安装在变压器油箱下部的注氮管道上。
2.0.7消防相fire cahinet
田氮气瓶、氮气压刀表、氮气控制阀、氧气讯重阀、油气隔离组件、检修阀、快速排油阀、操作机构、压力控制器和电加热器等组合而成的消防装置。
3装置设计
3.1一般规定
当油浸变压器采用排油注氮装置时，应根据单台油浸变压3. 1. 1
器的容量、油量、构造及其周围环境等条件进行工程设计。3.1.2排油注氮装置的氮气瓶应符合现行国家标准《钢质无缝气瓶》GB5099的有关规定，其配置应符合表3.1.2的规定。表3.1.2氮气瓶配置
油浸变压器容量（MV·A)
单位氮气瓶容积(L）
氮气瓶数量（个）
無气瓶工作压力（MPa）20℃）
注氮工作压力（MPa）
0. 5-~0. 8
>50,≤360
0. 5~~0. 8
排油注氮装置的氮气应选用纯度不低于99.99%的工业氮气。3.1.33
排油注装置的供电电源应采用不低干二级负荷供电的电源，3.2装置设计
3.2.1感温火灾探测器应布置在易于接触到火灾热气流的位置：并宜均匀布置在变压器顶部。
3.2，2排油孔应设置在变压器的端面距变压器油箱顶部200mm处，并应配备焊接的排油管，其管径应符合表3.2.2的规定。表3.2.2排油管最小直径（mm）
油浸变压器容量（MV·A)
排油管的直径（mm）
任你测
100mm处，并应配备DN25的焊接注氮管。注氮孔的数量应根据油浸变压器的储油量确定，并宜符合表3.2.3的规定。表 3. 2. 3 注氮孔数量(个)
油浸变压器容量（MV·A）
>50,360
消防柜宜靠近变压器布置。
注氮孔数量（个）
3.2.5控制柜宜安装在相关控制室内。在无人巡视的场所，应能将信息远传至有人监控的场所。3.2.6控制室应能指示排油注氮装置的工作状态和启动排油注氮装置的动作。
3.2.7消防柜排油管应接至事故油池或储油灌等变压器事故泄油设施。
3.3装置部件
3.3.1排油注氮装置的部件应符合国家现行有关标准的规定，并应经国家消防产品质量蓝督检测中心检验合格。3.3.2
断流阀的公称直径应与变压器气体继电器的管径一致。断流阀应具有手动复位装置，且在接点闭合时应能输出声3. 3. 31
光信号。
3.3.4火灾探测器宜采用低熔点合金感温探测器，其动作温度应为130±10℃。
3.3.5对排油管、注氮管及其法兰，当采用钢材时均应经热镀锌处理，焊接处应做防锈处理。
3.3.6消防柜的工作环境温度为--5～～十55℃。当不符合规定时.应乎防护拱施
3.4控制和操作
排油注氮装置应设自动、手动启动两种控制方式。自动启动控制应在接到2个或2个以上独立信号后方启动。排油注氮装置启动时，应有反馈信号。控制箱上应显示主要部件工作状态的反馈信号，并应具有自检功能。
