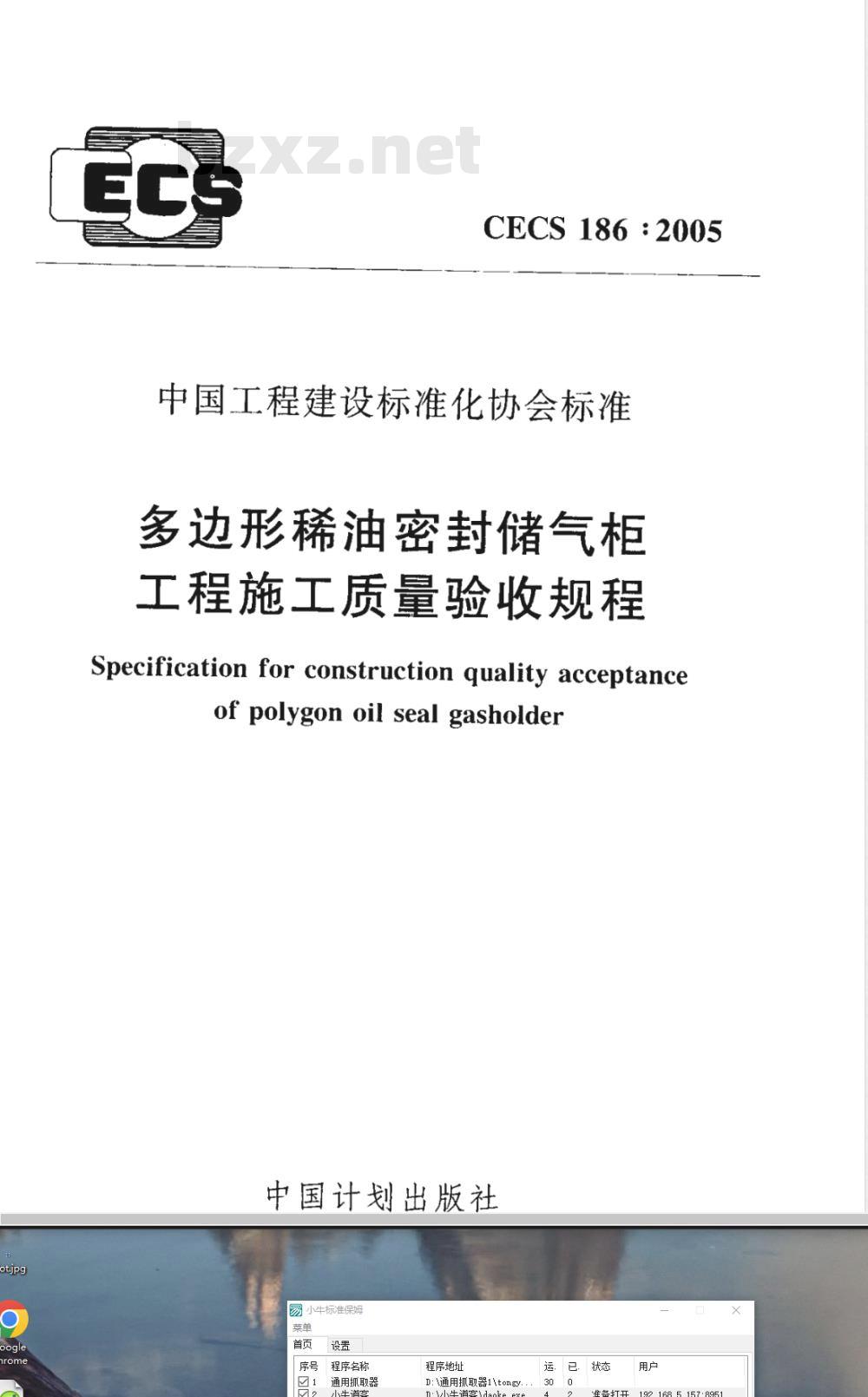

【其他行业标准】 多边形稀油密封储气柜工程施工质量验收规程

CECS 186 :2005
中国工程建设标准化协会标准
多边形稀油密封储气柜
工程施工质量验收规程
Specification for construction quality acceptanceof polygon oil seal gasholder中国计划出版社
生标准
序号程序名称
通用抓取器
程序地址
D：A通用抓取器11tongy.
运．已．状态

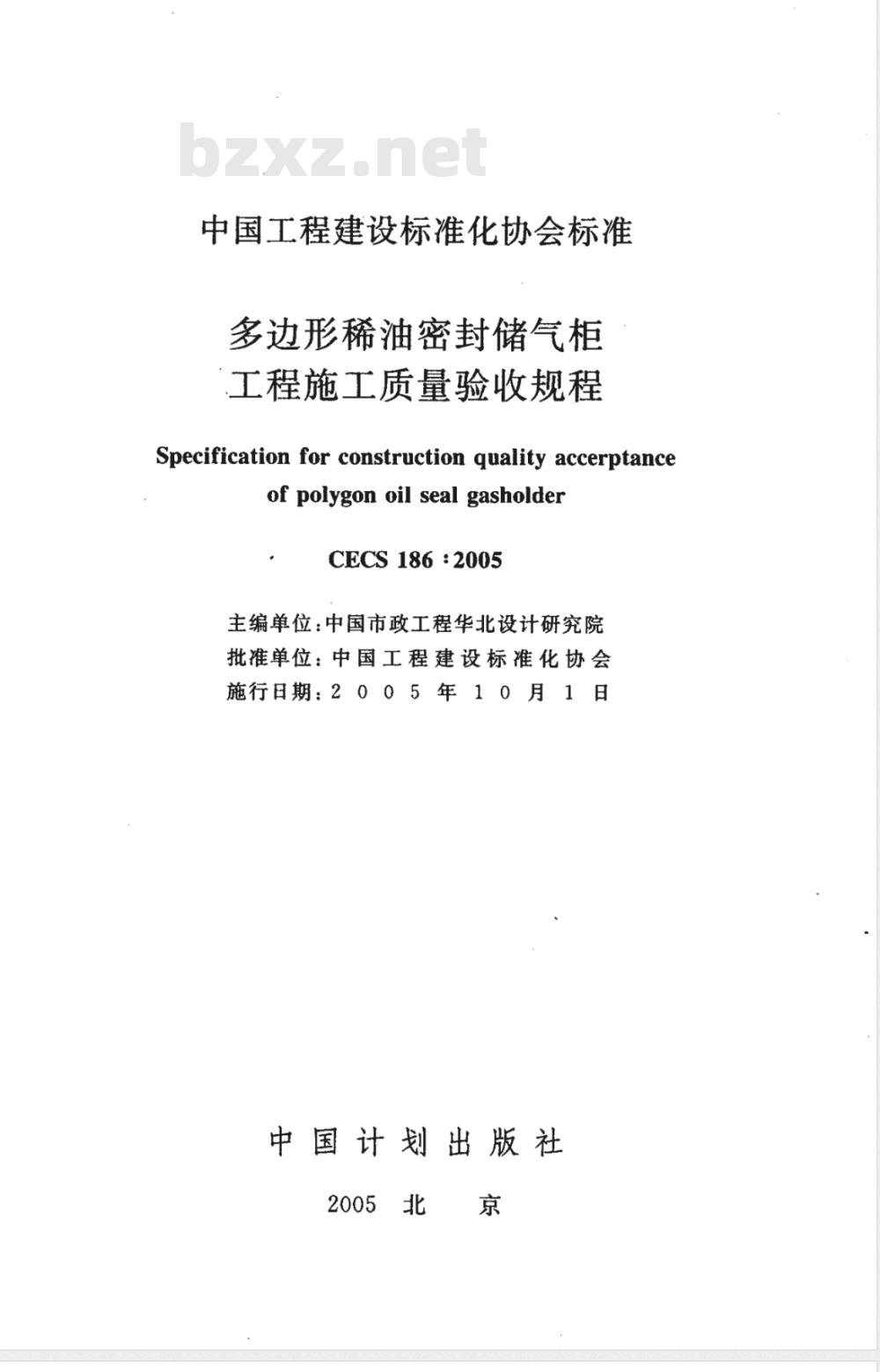

中国工程建设标准化协会标准
多边形稀油密封储气柜
工程施工质量验收规程
Specification for construction quality accerptanceof polygon oil seal gasholderCECS 186 : 2005
主编单位：中国市政工程华北设计研究院批准单位：中国工程建设标准化协会施行日期：2005年10月1日
中国计划出版社
2005北

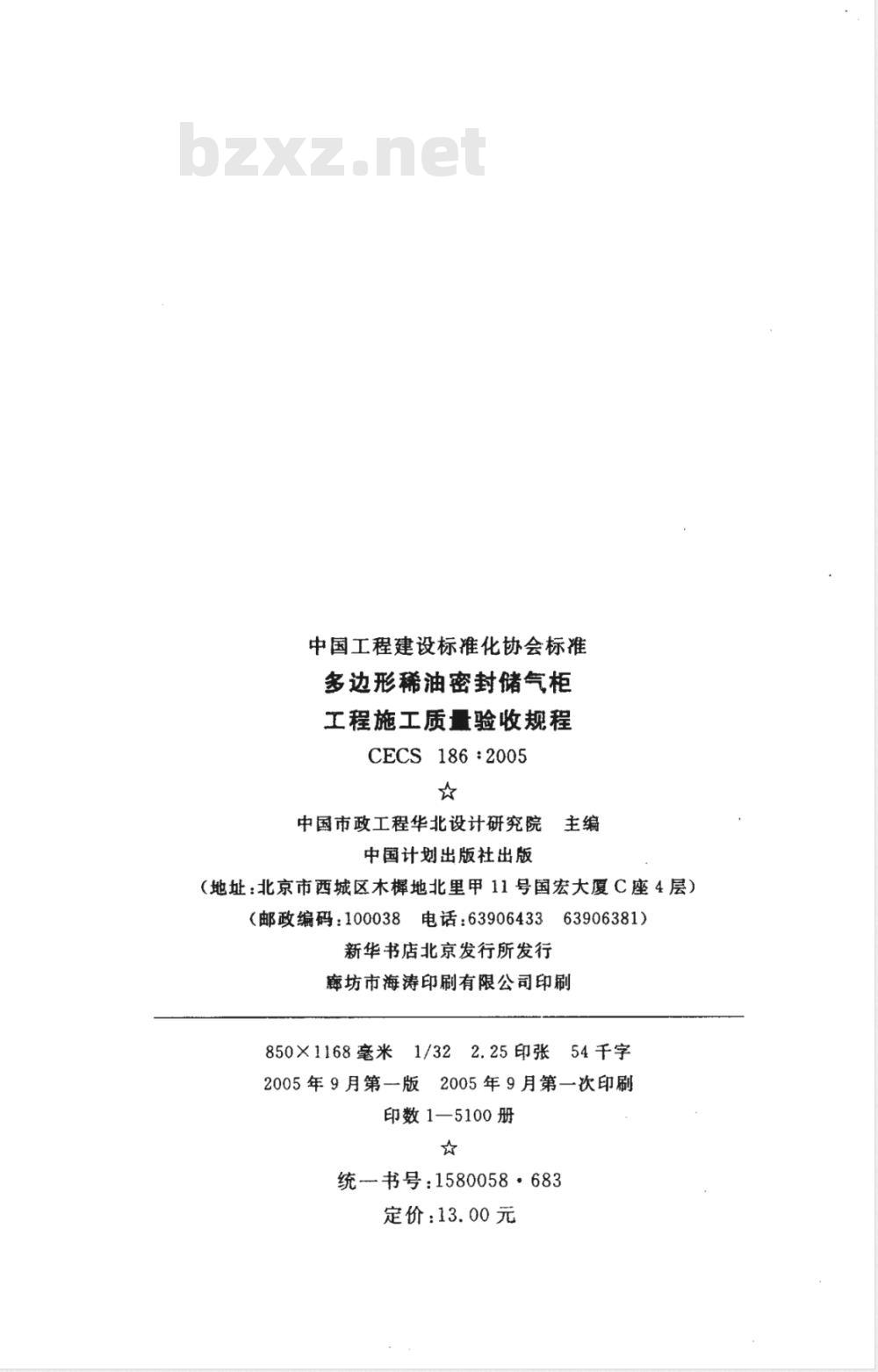

中国工程建设标准化协会标准
多边形稀油密封储气柜
工程施工质量验收规程
CECS 186 :2005
中国市政工程华北设计研究院
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
彝坊市海涛印刷有限公司印刷
850×1168毫米1/322.25印张54千字2005年9月第一版
2005年9月第一次印刷
印数1—5100册
统书号：1580058·683
定价：13.00元

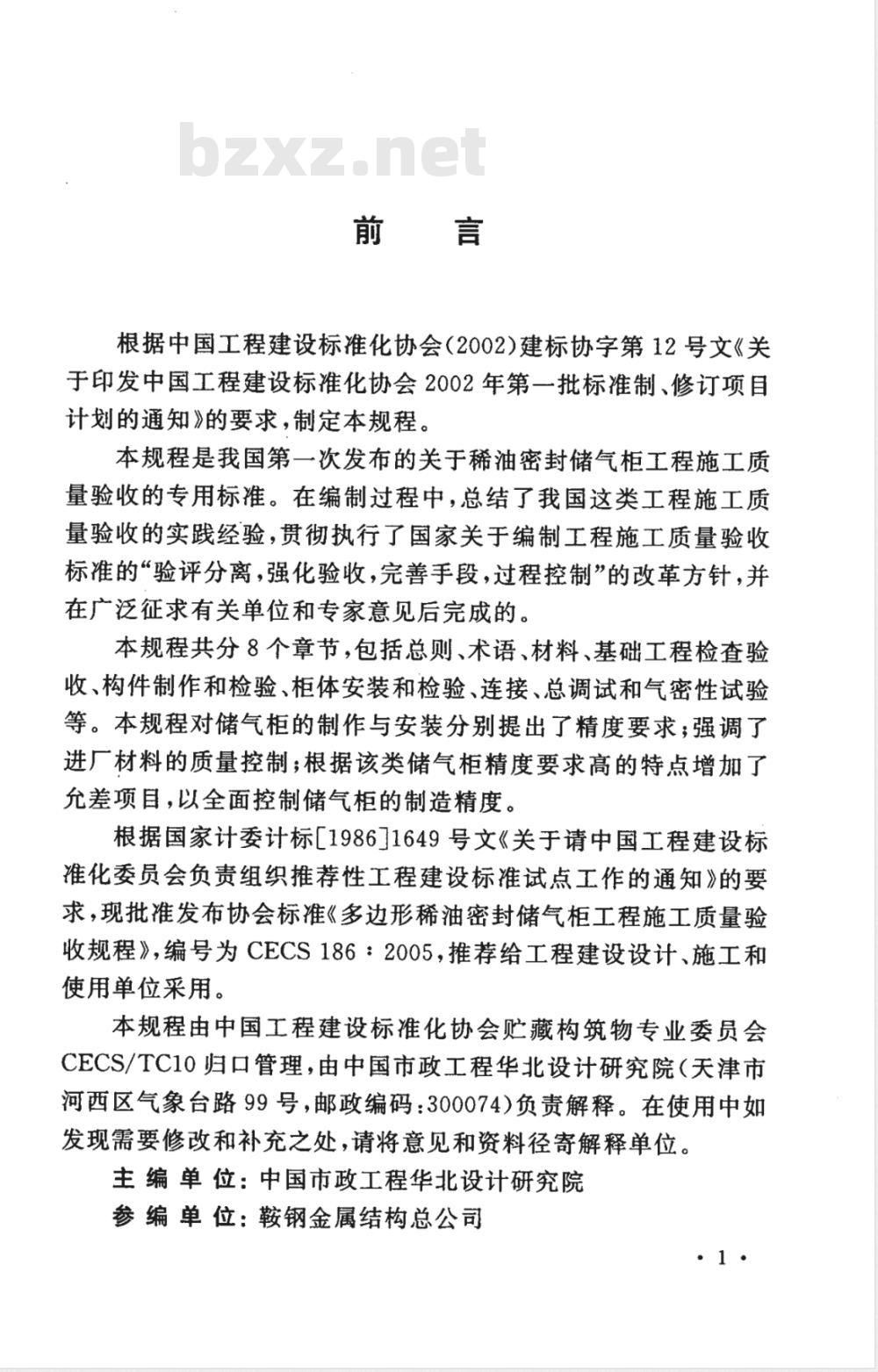

根据中国工程建设标准化协会（2002)建标协字第12号文《关于印发中国工程建设标准化协会2002年第一批标准制、修订项计划的通知》的要求，制定本规程。本规程是我国第一次发布的关于稀油密封储气柜工程施工质量验收的专用标准。在编制过程中，总结了我国这类工程施工质量验收的实践经验，贯彻执行了国家关于编制工程施工质量验收标准的“验评分离，强化验收，完善手段，过程控制”的改革方针，并在广泛征求有关单位和专家意见后完成的。本规程共分8个章节，包括总则、术语、材料、基础工程检查验收、构件制作和检验、柜体安装和检验、连接、总调试和气密性试验等。本规程对储气柜的制作与安装分别提出了精度要求强调了进厂材料的质量控制；根据该类储气柜精度要求高的特点增加了允差项目，以全面控制储气柜的制造精度。根据国家计委计标198671649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准发布协会标准《多边形稀油密封储气柜工程施工质量验收规程》，编号为CECS186：2005，推荐给工程建设设计、施工和使用单位采用。
本规程由中国工程建设标准化协会贮藏构筑物专业委员会CECS/TC1O归口管理，由中国市政工程华北设计研究院（天津市河西区气象台路99号，邮政编码：300074）负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。主编单位：中国市政工程华北设计研究院参编单位：鞍钢金属结构总公司.1·

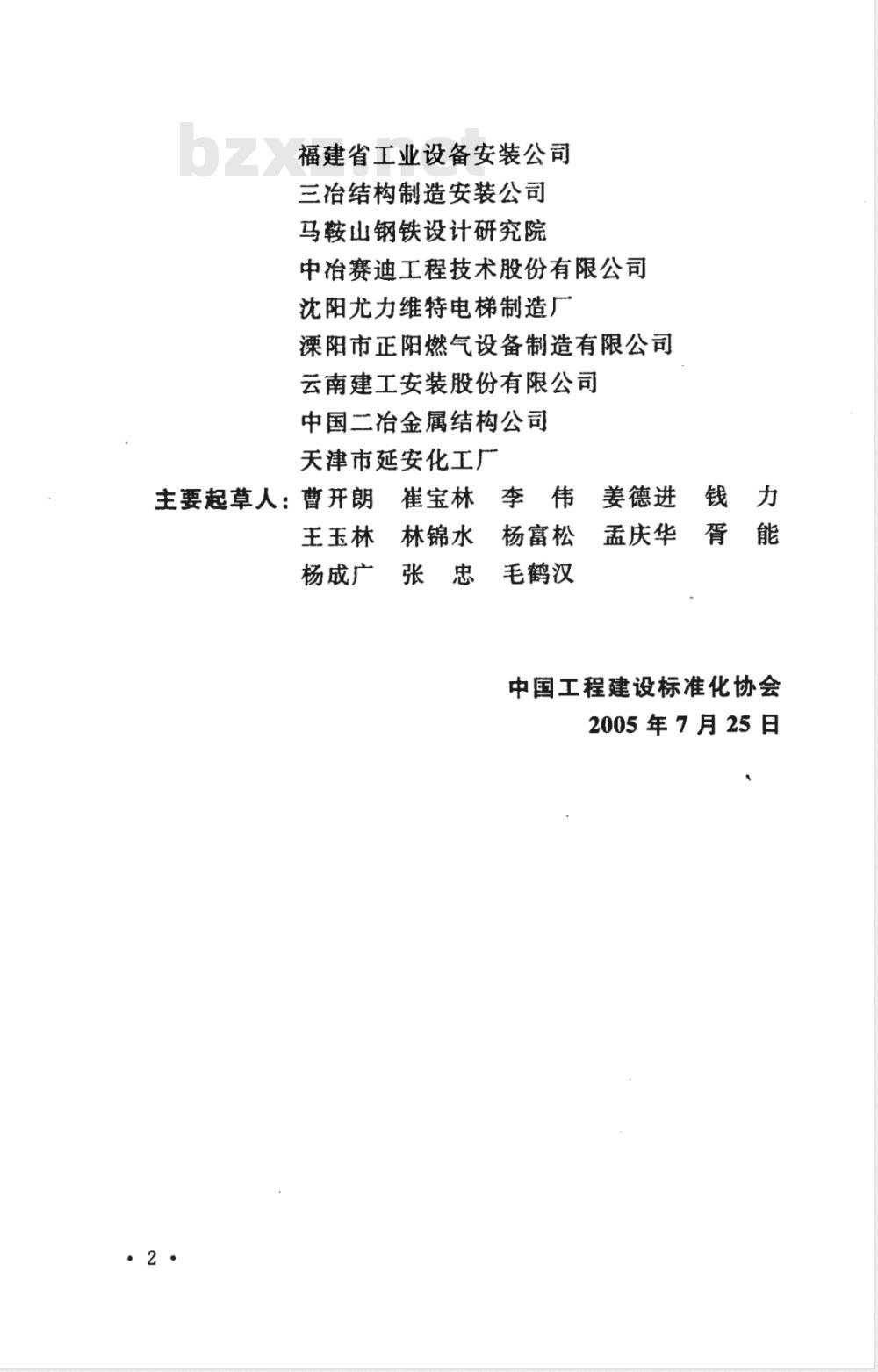

福建省工业设备安装公司
三冶结构制造安装公司
马鞍山钢铁设计研究院
中冶赛迪工程技术股份有限公司沈阳尤力维特电梯制造厂
溧阳市正阳燃气设备制造有限公司云南建工安装股份有限公司
中国二冶金属结构公司
天津市延安化工厂
主要起草人：曹开朗崔宝林李伟姜德进钱力
王玉林　林锦水　杨富松孟庆华胥　能杨成广　张　忠　毛鹤汉
中国工程建设标准化协会
2005年7月25日
基础工程检查验收
构件制作和检验
构件制作
构件制作质量标准
目藍次
5.3构件的涂装、包装和运输
6柜体安装和检验
构件进场检验
6.2柜体安装检查··
柜体安装质量标推
7.2紧固标准件
8总调试及气密性试验
附表1
附表2
附表3
附表 4
附表5
附表6
附表 7
附表8
活塞倾斜测定记录
活塞防回转测定记录
柜内压力测定记录
总体气密性试验记录
储气柜调试记录：
柜底板安装分项工程检验批质量验收记录·壁板安装分项工程检验批质量验收记录2）
（9）
（15)
（16)
（16)
（34）
(37）
(38）
（39）
立柱(基柱)安装分项工程检验批质量验收记录（41）附表9柜顶桁架和中心环安装分项工程检验批质量验收记录
附表10
附表11
附表12
附表13
附表14
附表15
附表16
活塞桁架和中心环安装分项工程检验批质量验收记录．
柜顶板、活塞板安装分项工程检验批质量验收记录
活塞导轮和防回转装置安装分项工程检验批质量验收记录·
(42）
（43）
（44）
（45）下载标准就来标准下载网
活塞油槽安装分项工程检验批质量验收记录…..….（46)
密封装置安装分项工程检验批质量验收记录·
电梯井筒安装分项工程检验批质量验收记录..涂装分项工程检验批质量验收记录··附录A多边形储气柜简图
本规程用词说明
附：条文说明
（47）
（48)
（49)
（51）
1.0.1为了规范多边形储气柜工程施工质量的技术标准，加强技术管理，确保工程质量，制定本规程。1.0.2本规程主要适用于城市煤气和冶金行业多边形储气柜本体工程的施工质量验收。其他行业同型储气柜的施工质量验收可参照采用。
1.0.3在多边形储气柜安装前,施工单位应按照施工图和设计文件的要求，编制施工组织设计，并明确质量控制措施。1.0.4制作、安装及质量检查所采用的量具和仪器等均应具有规定的精度，应按规定定期送计量部门校验。1.0.5本规程未涉及项目的质量标准和验收方法，可参照现行国家标准《钢结构工程施工质量验收规范》GB50205的规定执行。1.0.6多边形储气柜工程的施工及验收，除应符合设计要求和本规程的规定外，尚应符合国家现行有关标准的规定。2术语
2.0.1多边形稀油密封储气柜polygon oil seal gasholder以稀油做密封介质的正多边形储气柜。本规程中简称储气柜,其构造见附录 A。
2.0.2多边形储气柜工程polygonal gasholder engineering柜体钢结构、附属部件的制作和安装，以及密封油循环系统、加热管道、内部吊笼、外部电梯的安装和涂装施工。本规程不包括储气柜的电气、仪表、工艺管道等专业的施工。2.0.3 单位工程 unit engineering一座储气柜的制作、安装工程。2.0.4分部工程part engineering单位工程的组成部分。按储气柜主要部位进行划分，如底板安装、壁板安装、活塞安装等。2.0.5分项工程item engineering分部工程的组成部分。按主要工种和工序划分，如组装工程、焊接工程、涂装工程等。
2.0.6检验批inspection group
按同-一生产条件或规定的方式汇集起来供检验用的、由一定数量样本组成的检验体。
2.0.7 壁板 steel wall plate
储气柜柜体的外壁板。亦称侧板、侧壁板。2. 0.8 基柱 base column
储气柜周边转角处设置的柱的底段。基柱以上的各段柱称立柱。
2.0.9 桁架 truss。
储气柜内部由杆件组成的平面结构。分为柜顶桁架和活塞桁架。
2. 0. 10 中心环 centre ring truss活塞和柜顶结构中连接各桁架的中部环状构件。位于柜顶部的中心环称顶架中心环；位于活塞部的中心环称活塞中心环。2. 0.11 溢流口 overflow hole柜体上部备用油箱在壁板上开设的布油孔。2.0.12导轨板slideway plate
立柱上与壁板连接的、约束导轮运行的钢板。2.0.13活塞导轮piston pilot wheel在活塞桁架外缘上、下部位设置的辊轮。2.0.14活塞油槽piston oil trough在活塞桁架外缘下部沿周边设置的、用于盛放稀油和悬挂密封装置的环状槽。
2.0.15防回转装置avoid turn device在活塞桁架端部设置的、防止活塞平面转动的机械装置。2.0.16密封装置seal device
在密封油槽内由滑块、滑板、帆布、弹簧、压木、悬吊机构等组成的装置。
2.0.17密封滑板seal slide
密封装置中与壁板紧密接触的锯齿形薄钢板。2.0.18悬吊机构hang device
悬吊密封滑板的装置。
2.0.19　密封帆布　seal canvas在密封装置中用于密封的帆布。由主帆布、隔离帆布和偃布帆布组成。
弹簧和套筒　spring and sleeve2.0.20
用于压紧密封滑板装置。
压木　log
在密封装置中用于压紧帆布连接处的木条。2.0.22密封油毛毡seal oil felt在密封装置中用于角部密封的毛毡。
