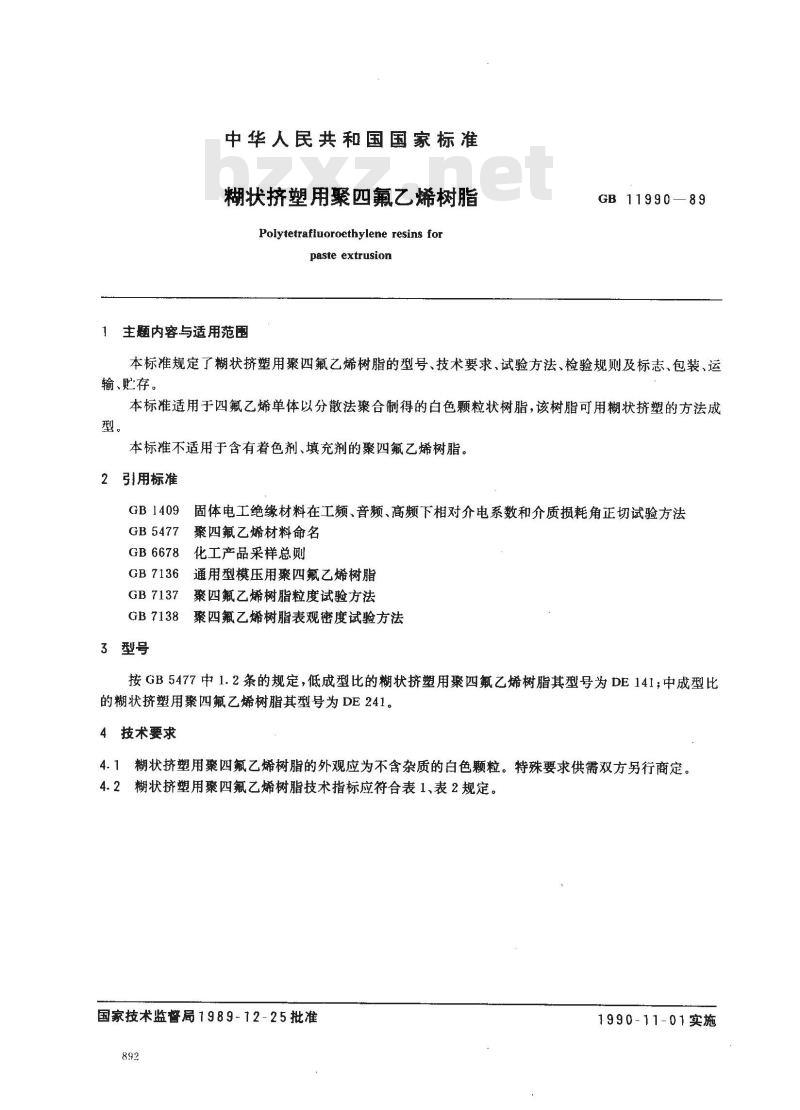

【国家标准(GB)】 糊状挤塑用聚四氟乙烯树脂

中华人民共和国国家标准
糊状挤塑用聚四氟乙烯树脂
Polytetrafluoroethylene resins forpaste extrusion
1主题内容与适用范围
GB11990—89
本标准规定了糊状挤塑用聚四氟乙烯树脂的型号、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于四氟乙烯单体以分散法聚合制得的白色颗粒状树脂，该树脂可用糊状挤塑的方法成型。
本标推不适用于含有着色剂、填充剂的聚四氟乙烯树脂。2引用标准
GB1409固体电工绝缘材料在工频、音频、高频下相对介电系数和介质损耗角正切试验方法GB5477聚四氟乙烯材料命名
GB6678化工产品采样总则
GB7136通用型模压用聚四氟乙烯树脂GB7137聚四氟乙烯树脂粒度试验方法GB7138聚四氟乙烯树脂表观密度试验方法3型号
按GB5477中1.2条的规定，低成型比的糊状挤塑用聚四氟乙烯树脂其型号为DE141；中成型比的糊状挤塑用聚四氟乙烯树脂其型号为DE241。4技术要求www.bzxz.net
4.1糊状挤塑用聚四氟乙烯树脂的外观应为不含杂质的白色颗粒。特殊要求供需双方另行商定。4.2糊状挤塑用聚四氟乙烯树脂技术指标应符合表1、表2规定。国家技术监警局1989-12-25批准892
1990-11-01实施
成型性
指标名称
挤出压力,MPa
挤出物外观
表观密度，g/1
平均粒径，um
含水量，%
熔点，
指标名称
拉伸强度,MPa
伸长率，%
标准相对密度
热不稳定性指数
介电常数（10°Hz）
介电摄耗角正切（10°Hz）
试验方法
目测。
5.2成型性的测定
GB11990-89

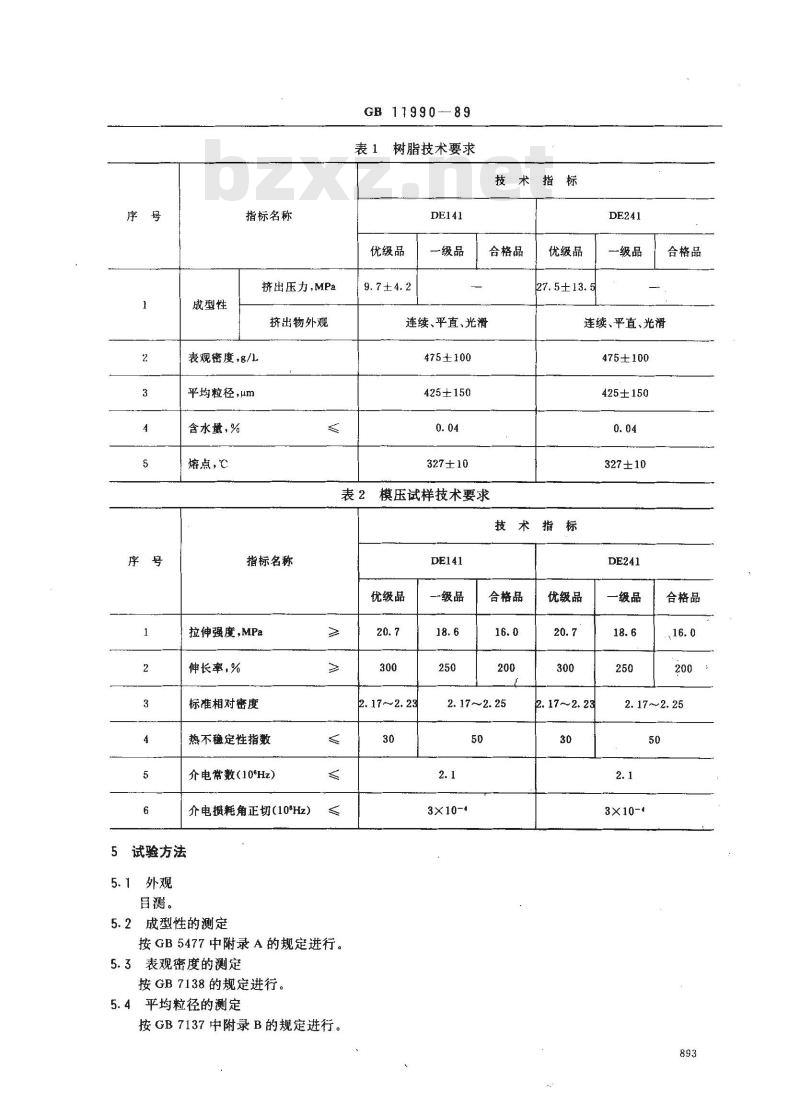

表1 树脂技术要求
优级品
一级品
连续、平直、光滑
475±100
425±150
327±10
技术指标
合格品
表2模压试样技术要求
优级品
27.5±13.5
一级品
连续、平直、光滑
475±100
425±150
327±10
技术指标
优级品
2.17~2.23
按GB5477中附录A的规定进行。
表观密度的测定
按GB7138的规定进行。
5.4平均粒径的测定
按GB7137中附录B的规定进行。
一级品
合格品
2.17~2. 25
3×10-4
优级品
2.17~2.23
一级品
合格品
合格品
2.17~2.25
3×10-

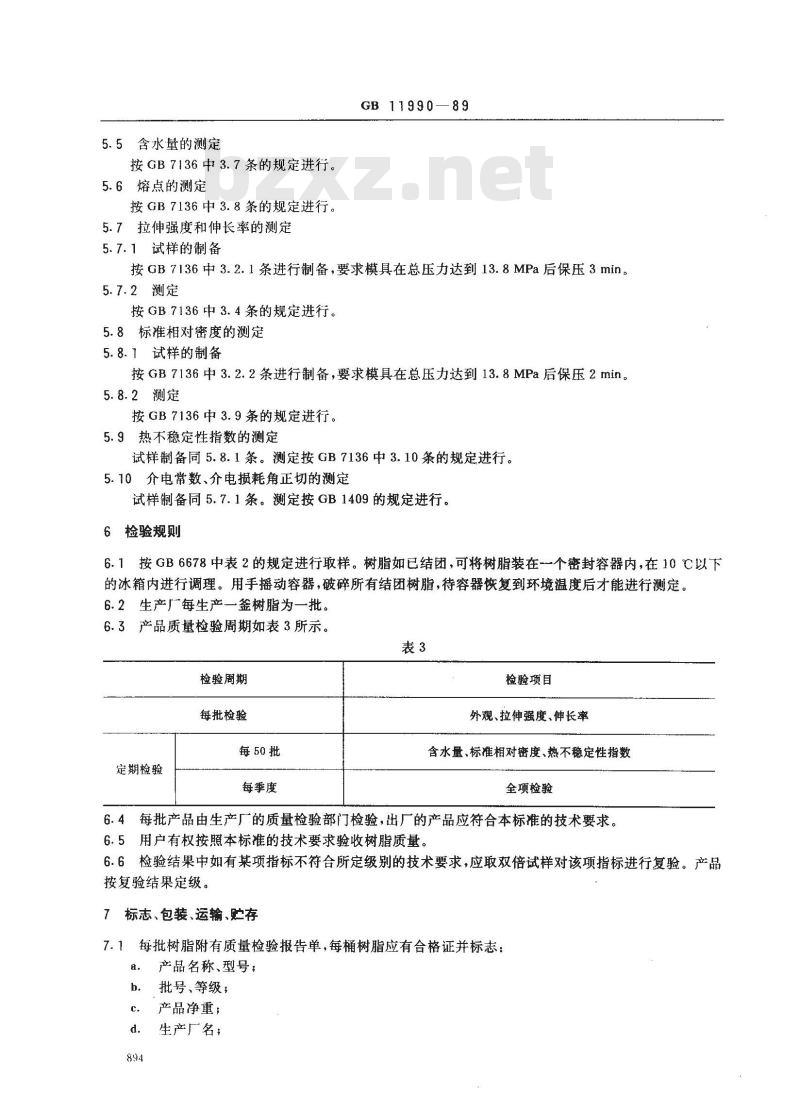

5.5含水量的测定
按GB7136中3.7条的规定进行。
5.6熔点的测定
按GB7136中3.8条的规定进行。
5.7拉伸强度和伸长率的测定
5.7.1试样的制备
GB 11990—89
按GB7136中3.2.1条进行制备，要求模具在总压力达到13.8MPa后保压3min。5.7.2测定
按GB7136中3.4条的规定进行。
5.8标准相对密度的测定
5.8.1试样的制备
按GB7136中3.2.2条进行制备，要求模具在总压力达到13.8MPa后保压2min。5.8.2测定
按GB7136中3.9条的规定进行。
5.9热不稳定性指数的测定
试样制备同5.8.1条。测定按GB7136中3.10条的规定进行。5.10介电常数、介电损耗角正切的测定试样制备同5.7.1条。测定按GB1409的规定进行。6检验规则
6.1按GB6678中表2的规定进行取样。树脂如已结团，可将树脂装在-个密封容器内，在10℃以下的冰箱内进行调理。用手摇动容器，破碎所有结团树脂，待容器恢复到环境温度后才能进行测定。6.2生产厂每生产一釜树脂为一批。6.3产品质量检验周期如表3所示。表3
检验周期
每批检验
定期检验
每50批
每季度
检验项目
外观、拉伸强度、伸长率
含水量、标准相对密度、热不稳定性指数全项检验
6.4每批产品由生产厂的质量检验部门检验，出厂的产品应符合本标准的技术要求。6.5用户有权按照本标准的技术要求验收树脂质量。6.6检验结果中如有某项指标不符合所定级别的技术要求，应取双倍试样对该项指标进行复验。产品按复验结果定级。
标志、包装、运输、贮存
每批树脂附有质量检验报告单，每桶树脂应有合格证并标志：a.
产品名称、型号；
批号、等级；
产品净重；
生产厂名；

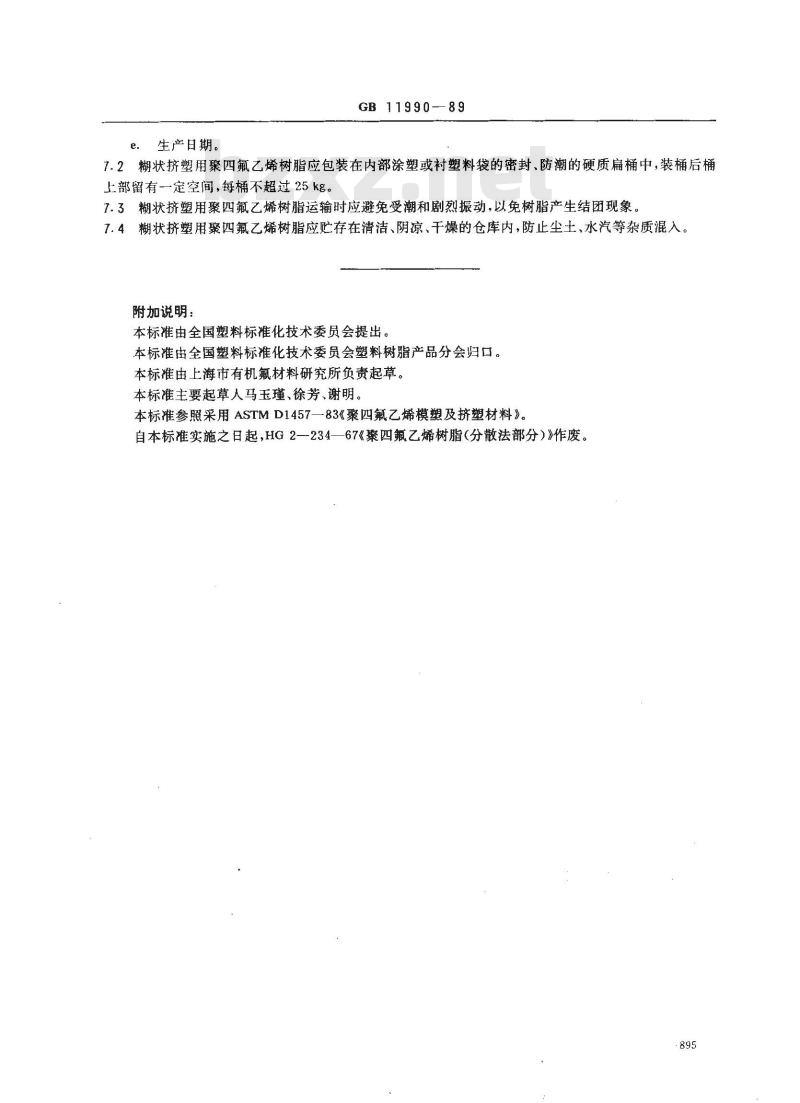

e．生产日期。
GB11990-89
7.2糊状挤塑用聚四氟乙烯树脂应包装在内部涂塑或衬塑料袋的密封、防潮的硬质扁桶中，装桶后桶上部留有一定空间，每桶不超过25kg。7.3糊状挤塑用聚四氟乙烯树脂运输时应避免受潮和剧烈振动，以免树脂产生结团现象。7.4糊状挤塑用聚四氟乙烯树脂应贮存在清洁、阴凉、干燥的仓库内，防止尘土、水汽等杂质混入。附加说明：
本标准由全国塑料标准化技术委员会提出。本标准由全国塑料标准化技术委员会塑料树脂产品分会归口。本标准由上海市有机氟材料研究所负责起草。本标准主要起草人马玉瑾、徐芳、谢明。本标准参照采用ASTMD1457—83《聚四氟乙烯模塑及挤塑材料》。自本标准实施之日起，HG2—-234—67《聚四氟乙烯树脂（分散法部分）》作废。895
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
