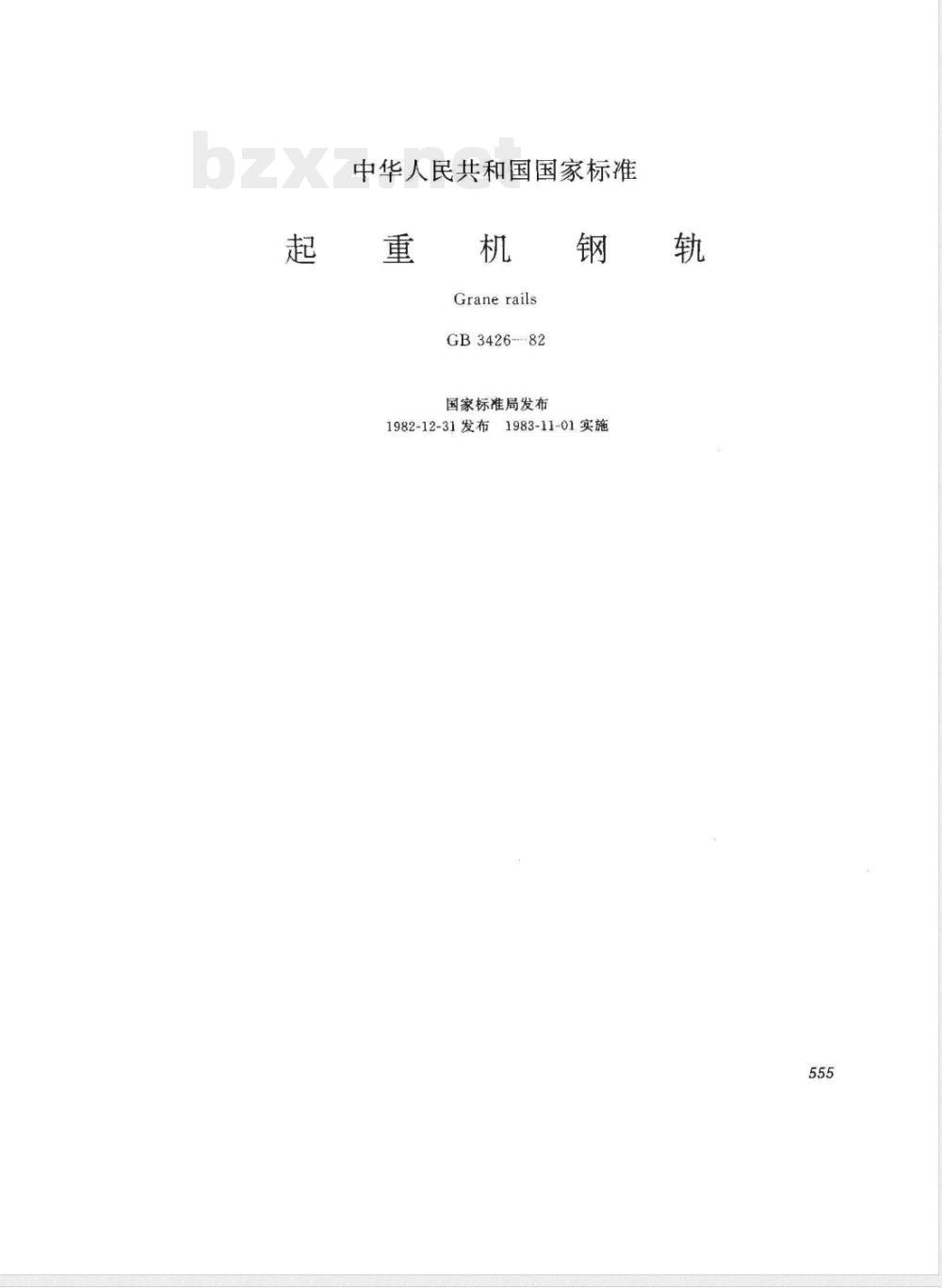

【国家标准(GB)】 起重机钢轨

中华人民共和国国家标准
Grane rails
GB3426-82
国家标准局发布
1983-11-01实施
1982-12-31发布

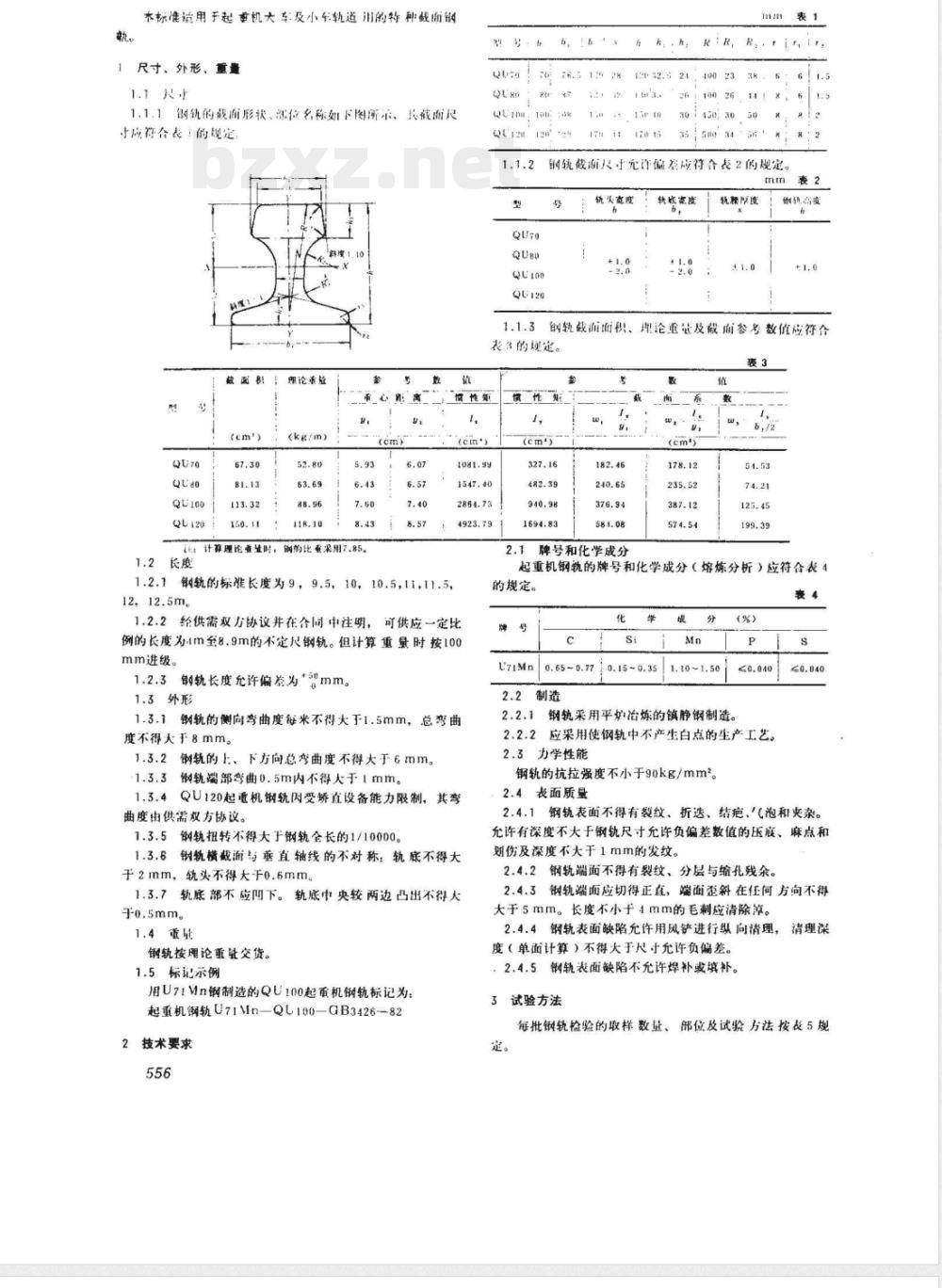

本标准造用于起重机大车及小车轨道消的特种截面钢尺寸、外形、重量
1.1尺卡
1.1.1钢轨的截面形状、部位系称如下图所示，其戴面尺寸应衍合表！的规定
酸面息
理论重
(kg?m)
最心寓
：计算理论重时，俩的比垂果用7.85。1.2长度
Qtmtan
3350034
钢统截面火于充许偏差应符合表2的规定。mm
轨头宽度
轨饮宽度
轨模从度
谢转高度
1.1.3钢轨载而通积、理论重量及截间委考数值应符介表3的规定。
指性知
1.2.1钢轨的标长度为9，9.5，10，10.5，11，11.5,12，12.5m
1.2.2经供需双方协议并在合同中注明，可供应一定比
例的长度为m至8.9m的不定尺钢轨。但计算重量时按100mm进级。
1.2.3钢轨长度允许偏券为*5mm。1.3外形Www.bzxZ.net
1.3.1钢轨的侧向弯曲度每米不得大于1.5mm，总弯曲度不得大于8mm。
钢轨的上、下方向总弯曲度不得大于6mm。1.3.2
-1.3.3钢轨端部弯曲0.5m内不得大于1mm。QU120起重机钢轨因受矫直设备能力限制，其李1.3.4
曲度由供需双方协议。
1.3.5钢轨扭转不得大于钢轨全长的1/10000。1.3.6
钢轨横截面与垂直轴线的不对称：轨底不得大于2mm，轨头不得大于0.6mm
轨底部不应叫下。轨底中央较两边凸出不得夫1.3.7
于0.5mm。
1.4重载
钢轨按电论重载交货。
标记示例
用U71Mn钢制造的QU100起重机钢轨标记为：起重机钢轨U71Mn—QL100-GB3426-82技术要求
惯作处
牌号和化学成分
起重机钢轨的牌号和化学成分（熔炼分析）应符合表4的规定。
0.6550.770.15~0.35
1.10~1.50
钢轨采用平炉治炼的镇静钢制造。2.2.2应采用使钢轨中不产生白点的生产工艺。2.3力学性能
钢轨的抗拉强度不小于90kg/mm。2.4表面质量
钢轨表面不得有裂纹、折选、结疤、泡和央杂。2.4.1
允许有深度不大于钢轨尺寸允许负偏差数值的压度、麻点和划伤及深度不大于1mm的发纹。
2.4.2钢轨端面不得有裂纹、分层与缩孔残余。2.4.3钢轨端面应切得正直，端面歪斜在任向方向不得大于5mm。长度不小于4mm的毛刺应清除淳。2.4.4钢轨表面缺陷允许用风铲进行纵向措理，请理深度（单面计算）不得大于尺寸允许负偏差。2.4.5
钢轨表面缺陷不允许焊补或填补。试验方法
每批钢轨检验的取样数量、部位及试验方法按表5规定。
格聚项口
化学成分
拉力试资
式南质量
4检验规则
4.1检查和验收
联格数量
取样部位
G+H222-63
GB2975—82
所有表面
试聚方法
YB35-78
GB228-76
样板、量尺
钢轨的检查和验收出供方技术监督部门进行。4.2组批规则
钢轨应成批检套和验收。每批由同一型号、向一炉罐号组成。
4.3取样数量
4.3.取样数置按表5规定。
4.3.2制造广着能保证抗拉强度符合本标准要求，一般可不作检验。但需方要求时，应进行拉力试验。4.4复验规则与亏判定
检验项1的复验现则按GB2!01-80*型钢验收、包装、标志及质量证明书的一般规定》执行。5包装、标志及质量证明书
5.1每根钢轨的腰部应轧上下列清晰、凸起的标志：a.制造广商标；
b.型号+
C.制造年、月。
5.2每报钢轨应标清钢的牌号、熔炼号和质量监督部门印记。
5.3钢轨的包装、标志及质量证明书除本标准的规定外，应符合GB2101-80的相应规定。附录A起置机钢轨载面尺寸图
（补充件）

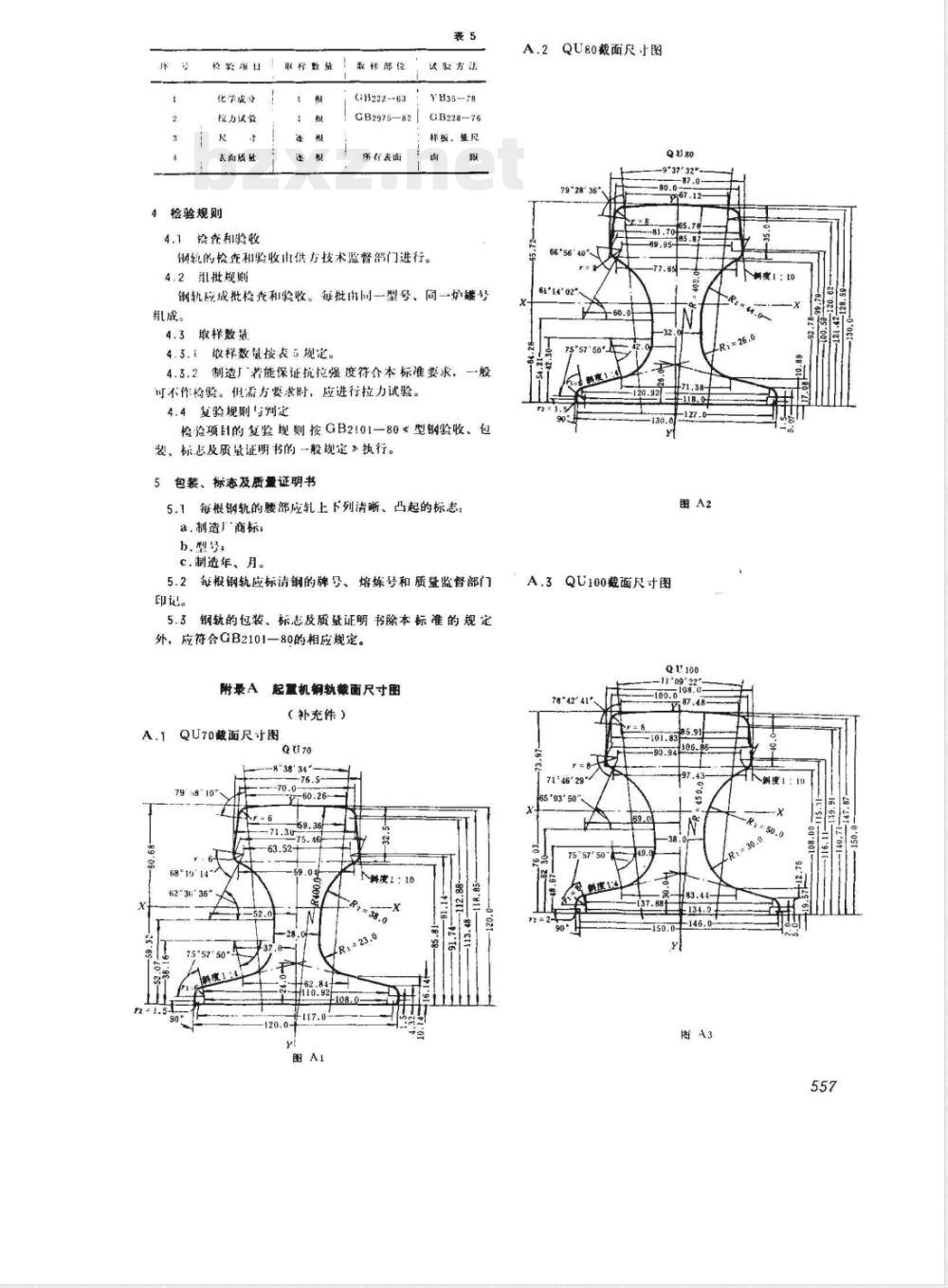

A.1QU70截面尺寸图
8\3834
68\1914
62\36*36
-71.30-75.46
度1：18
A.2QU80截面尺寸图
9*37'32
79*283
665640
61*t4'02
A.3QU100截面尺寸图
78*42°41\
90.94406.
71°46'29°
5\57750
销度1：10
科度1：1

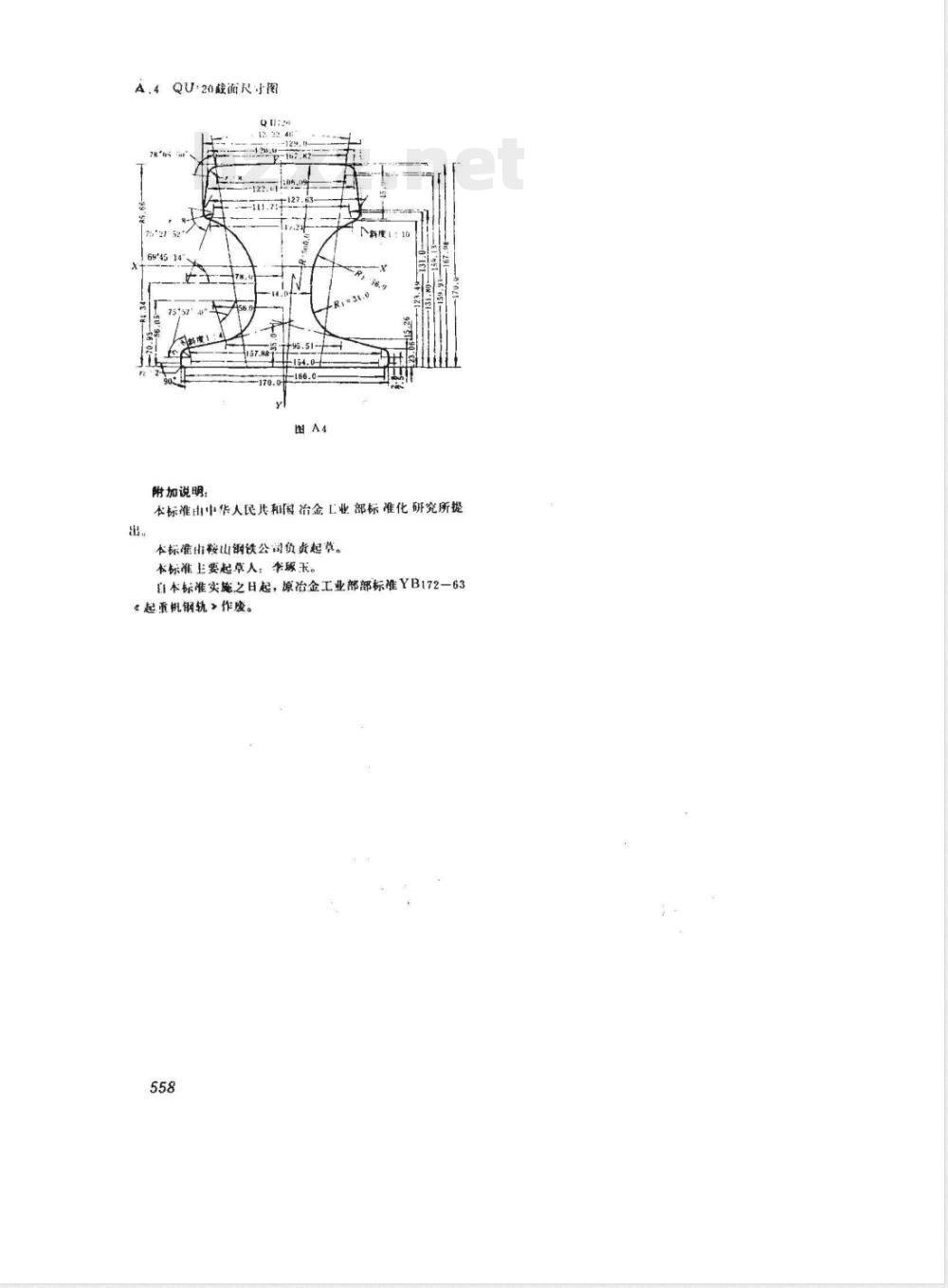

A.4QU:20截面尺寸阁
69'4514
舞座！
附加说明：
本标准由中华人民共和科冶金工业部标准化研究所提出
本标准的鞍出钢铁公司负贯起草。本标准主要起草人：本球玉。
本标准实施之日起，源冶金工业部部标准YB172—63电起重机钢轨》作废。
中华人民共和国冶金工业部
部标准

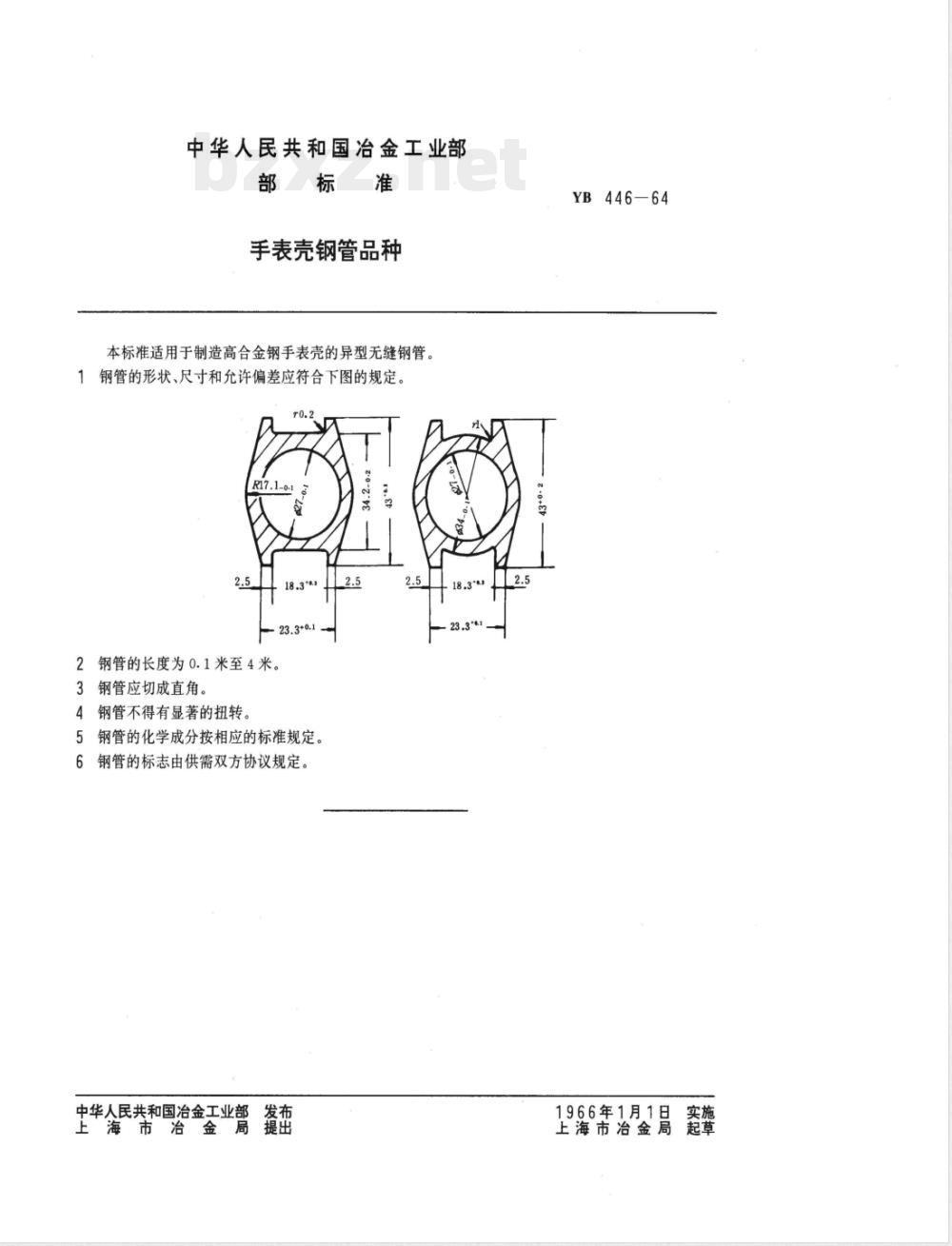

手表壳钢管品种
本标准适用于制造高合金钢手表壳的异型无缝钢管。1钢管的形状、尺寸和允许偏差应符合下图的规定U.
R17.1-0-1
2钢管的长度为0.1米至4米。
3钢管应切成直角。
4钢管不得有显著的扭转。
5钢管的化学成分按相应的标准规定。6钢管的标志由供需双方协议规定。中华人民共和国冶金工业部
治金局
YB446—64
1966年1月1日
上海市冶金局
