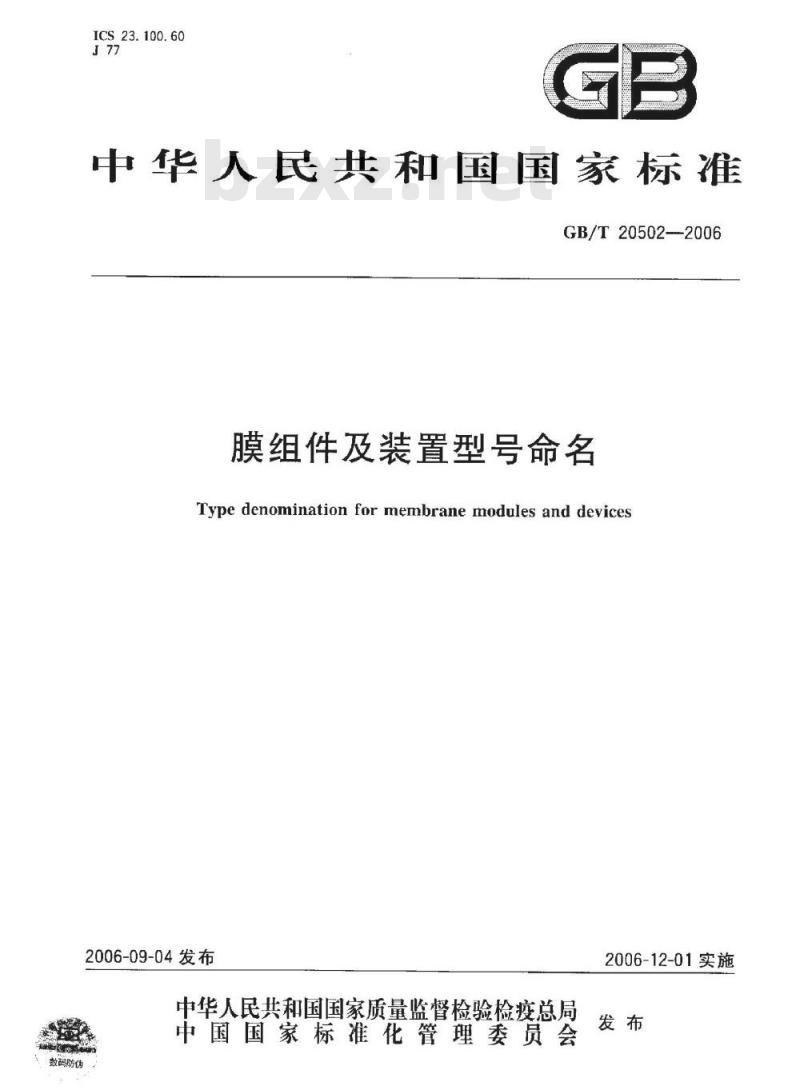

ICS23.100.60
中华人民共和国国家标准
GB/T20502-2006
膜组件及装置型号命名
Type denomination for membrane modules and devices2006-09-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-12-01实施

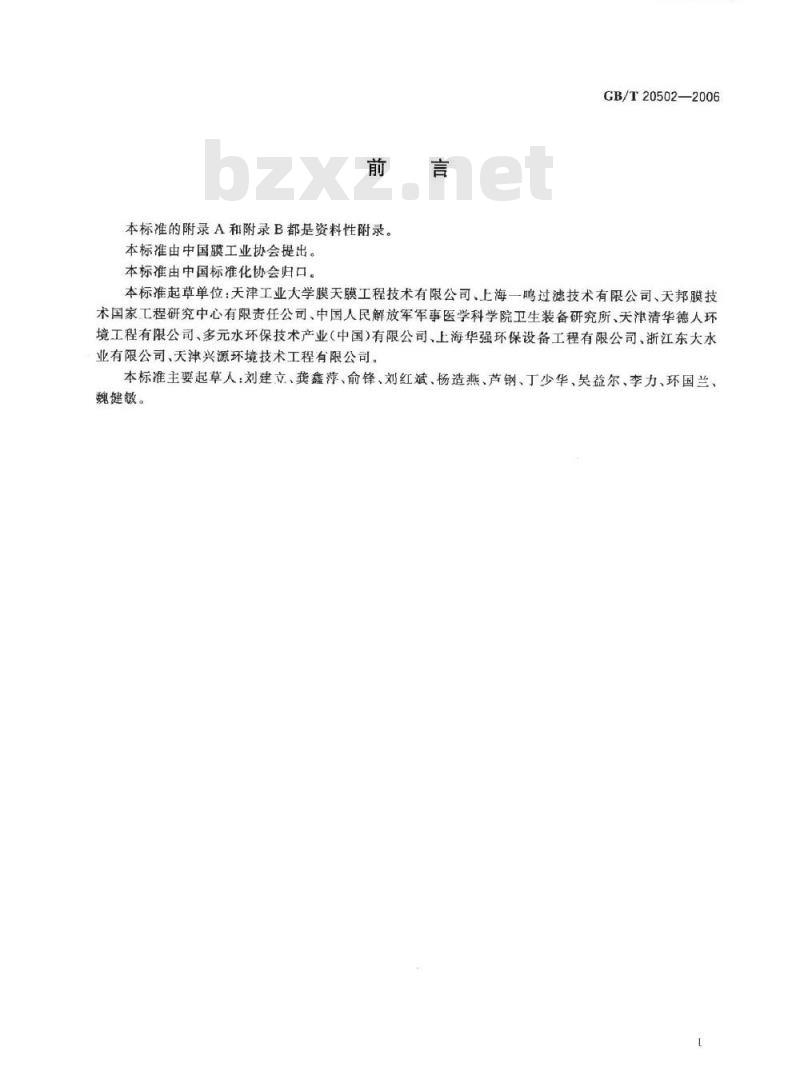

本标准的附录A和附录B都是资料性附录。本标准由中国膜工业协会提出。本标准由中国标准化协会归口。YYKAoNrKAca-
GB/T20502—2006
本标准起草单位：天津工业大学膜天膜工程技术有限公司、上海一鸣过滤技术有限公司、天邦膜技术国家工程研究中心有限责任公司、中国人民解放军军事医学科学院卫生装备研究所、天津清华德人环境工程有限公司、多元水环保技术产业（中国）有限公司、上海华强环保设备工程有限公司、浙江东大水业有限公司、天津兴源环境技术工程有限公司。本标准主要起草人：刘建立、龚鑫萍、俞锋、刘红斌、杨造燕、芦钢、丁少华、吴益尔、李力、环国兰、魏健敏。

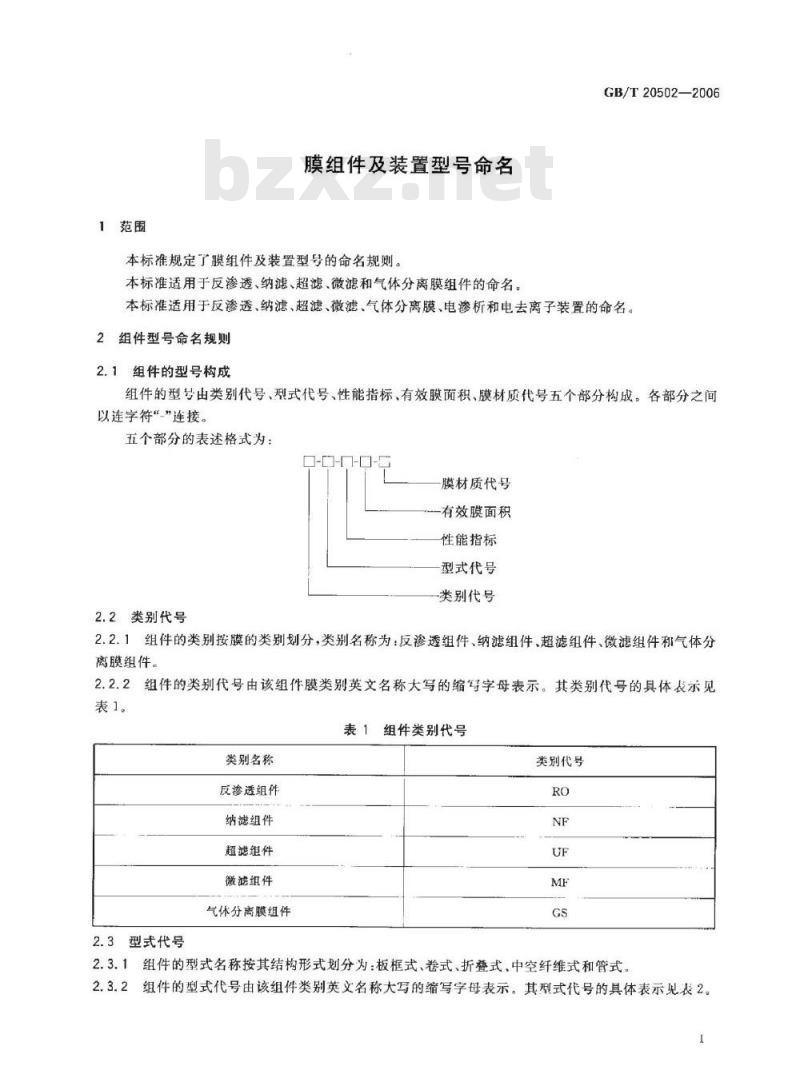

1范围
膜组件及装置型号命名
本标准规定了膜组件及装置型号的命名规则。本标准适用于反渗透、纳滤、超滤、微滤和气体分离膜组件的命名。GB/T20502—2006
本标准适用于反渗透、纳滤、超滤、微滤、气体分离膜、电渗析和电去离子装置的命名。2组件型号命名规则
2.1组件的型号构成
组件的型号由类别代号、型式代号、性能指标、有效膜面积、膜材质代号五个部分构成。各部分之间以连字符“”连接。
五个部分的表述格式为：
-口-门--
膜材质代号
有效膜面积
性能指标
型式代号
类别代号
2.2类别代号
2.2.1组件的类别按膜的类别划分，类别名称为：反诊透组件、纳滤组件、超滤组件、微滤组件和气体分离膜组件。
2.2.2组件的类别代号由该组作膜类别英文名称大写的缩写字母表示。其类别代号的具体表示见表1。
表1组件类别代号
类别名称
反渗透组件
纳滤组件
超滤组件
微滤组件
气体分离膜组件
2.3型式代号
类别代号

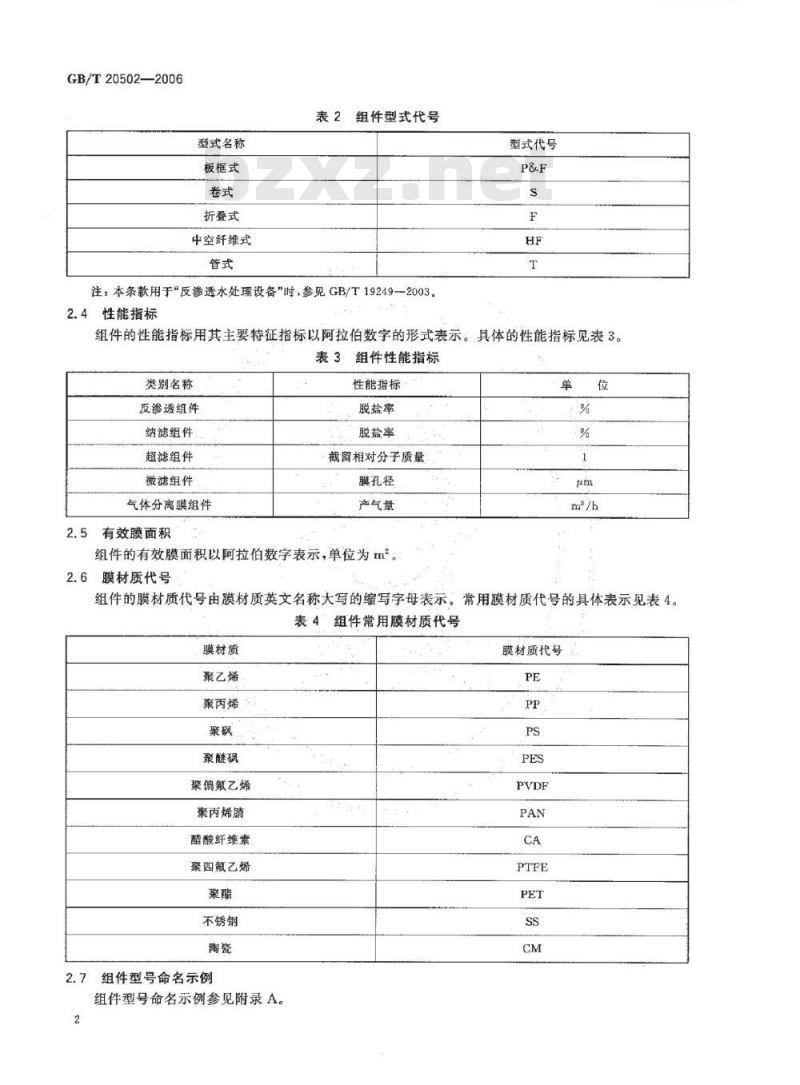

2.3.1组件的型式名称按其结构形式划分为：板框式、卷式、折叠式、中空纤维式和管式2.3.2组件的型式代号由该组件类别英文名称大写的缩写字母表示。其型式代号的具体表示见表2。I
GB/T20502—2006
型式名称
板框式
折叠式
中空纤维式
组件型式代号
注：本条款用于反渗透水处理设备”时，参见GB/T19249-2003。2.4性能指标
型式代号
组件的性能指标用其主要特征指标以阿拉伯数字的形式表示。具体的性能指标见表3。表3组件性能指标
类别名称
反渗透组件
纳滤组件
超滤组件
微滤组件
气体分离膜组件
2.5有效膜面积
性能指标
脱盐率
脱盐率
截留相对分子质量
膜孔径
产气量
组件的有效膜面积以阿拉伯数字表示，单位为m。26
膜材质代号
TTKAONTKACa-
组件的膜材质代号由膜材质英文名称大写的缩写字母表示。常用膜材质代号的具体表示见表4。表4组件常用膜材质代号
膜材质
聚乙烯
聚丙烯
聚醚砜
聚偏氟艺烯
聚丙烯睛
醋酸纤维素
聚四氟乙烯
不锈钢
2.7组件型号命名示例
组件型号命名示例参见附录A。
膜材质代号

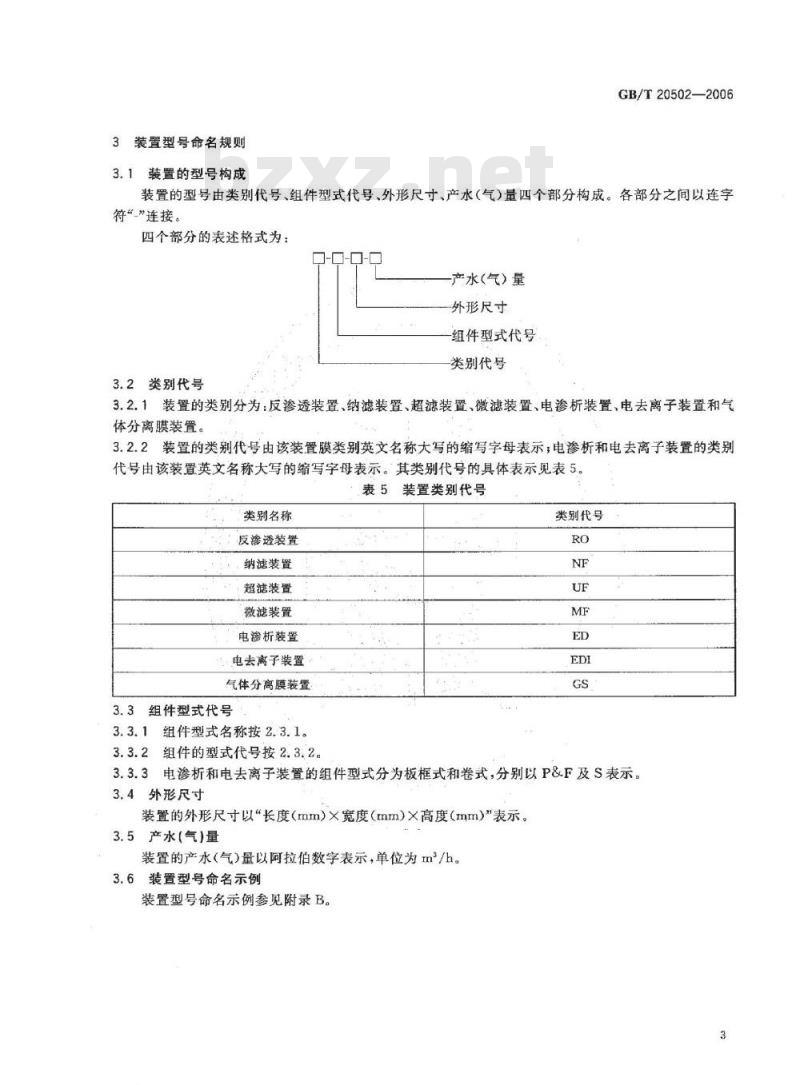

3装置型号命名规则
3.1装置的型号构成
GB/T20502-—2006
装置的型号由类别代号、组件型式代号、外形尺寸、产水（气）量四个部分构成。各部分之间以连字符“”连接。
四个部分的表述格式为：
产水(气）量
外形尺寸
组件型式代号
类别代号Www.bzxZ.net
3.2类别代号
3.2.1装置的类别分为：反渗透装置、纳滤装置、超滤装置、微滤装置、电渗析装置、电去离子装置和气体分离膜装置。
3.2.2装置的类别代号由该装置膜类别英文名称大写的缩写字母表示；电渗析和电去离子装置的类别代号由该装置英文名称大写的缩写字母表示。其类别代号的具体表示见表5。表5装置类别代号
类别名称
反渗透装置
纳法装置
超滤装置
微滤装置
电渗析装置
电去离子装置
气体分离膜装置
3.3组件型式代号
3.3.1组件型式名称按2.3.1。
3.3.2组件的型式代号按2.3.2。类别代号
3.3.3电渗析和电去离子装置的组件型式分为板框式和卷式，分别以P&F及S表示。3.4外形尺寸
装置的外形尺寸以“长度（mm）×宽度（mm）X高度（mm）”表示。3.5产水（气）量
装置的产水（气)量以阿拉伯数字表示，单位为m/h。3.6装置型号命名示例
装置型号命名示例参见附录B。
GB/T20502—2006
附录A
(资料性附录）
膜组件型号命名示例
中空纤维式超滤组件型号命名示例如下：UF-HF-30000-40-PS
膜材质聚矾
有效膜面积40m
一截留相对分子质量30000
中空纤维式
超滤组件
YYKAONrKAca-
附录B
（资料性附录）
膜装置型号命名示例
B.1反渗透、纳滤、超滤、微滤和气体分离膜装置型号命名示例中空纤维式微滤装置型号命名示例如下：MF-HF-1500X800X1600-5.6
产水量5.6m/h
GB/T20502—2006
长1500mm，宽800mm，高1600mm
-中空纤维式
微滤装置
2电析和电去离子装置型号命名示例B.2
电渗析装置型号命名示例如下：EDP&F1195X1068X2535-35
产水量35m2/h
长1195mm，宽1068mm，高2535mm板框式
电渗析装置
GB/T20502—2006
［1JGB/T19249-2003
参考文
反渗透水处理设备、
YYKAONTKAca-
