【化工行业标准(HG)】 硫化橡胶多次压缩试验方法

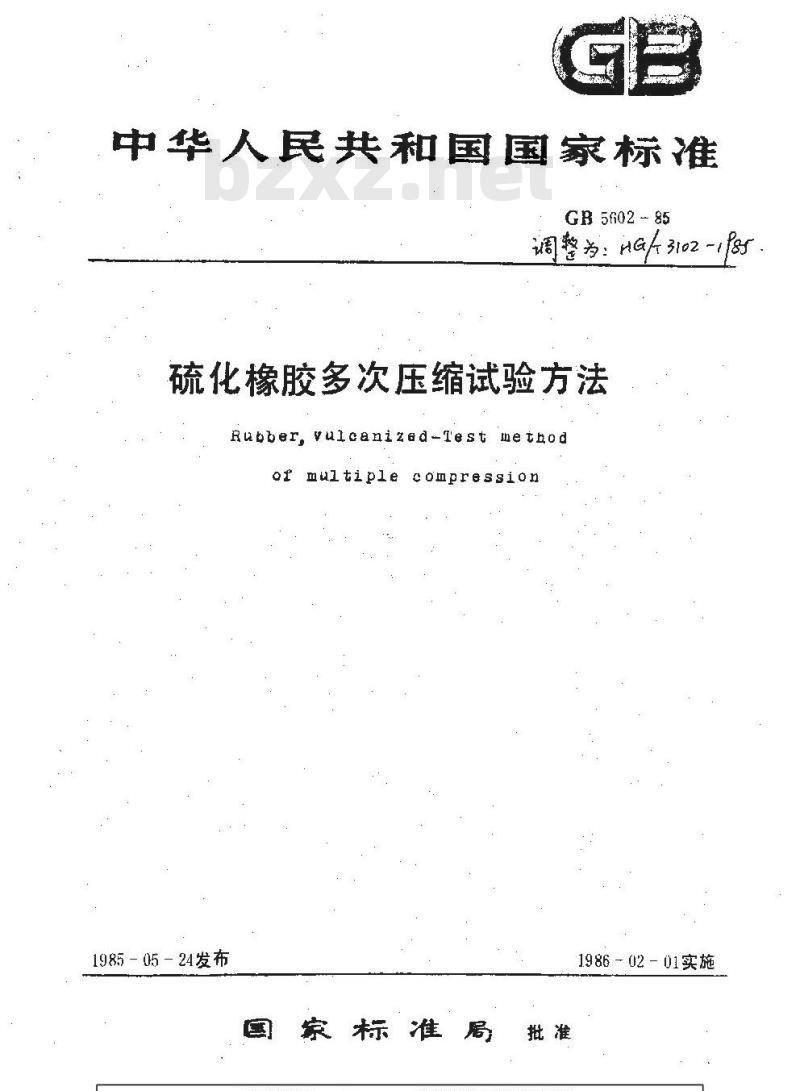

中华人民共和国国家标准
GB 5f02 - 85
调整为： HG 3102
硫化橡胶多次压缩试验方法
Rubber, vulcanizad-Test methodor multiple compression
1985-05-24发布
家标准局
1986-02-01实施
1、适用范围

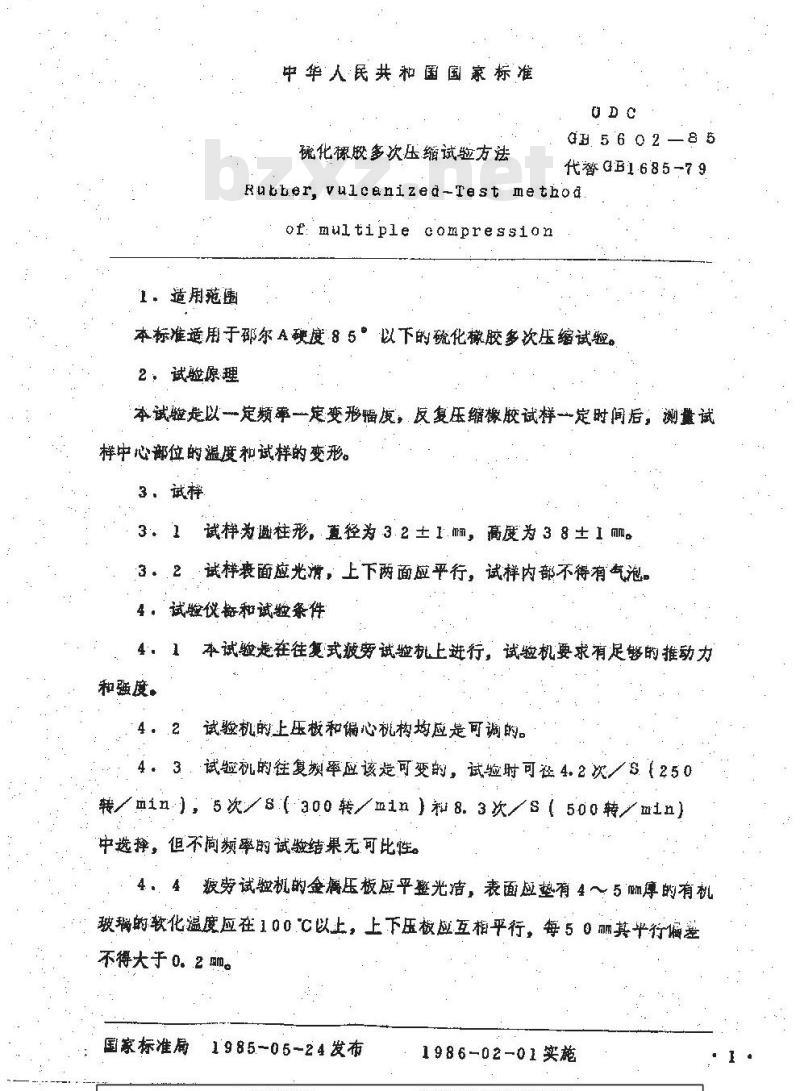

中华人民共和国国家标准
碗化橡胶多次压缩试验方法
4F560285
代警GB1685-79
Rutber vulcanized-Test methodof: multiple compression
本标准适用于邵尔A硬度85”以下的硫化檬胶多次压缩试验。2，试验原理
本试验是以一定频率一定变形辐废，反复压缩橡胶试样样中心部位的温度和试样的变形3．试梓
定时间后，测量试免费标准bzxz.net
3：1试样为避柱形，直径为3.2±1.m，高度为38±1m。3。，2试样衰面应光游，上下两面应平行，试样内部不得有气泡。4， 试验仪部和试验条件
和强度。
本试验是在往复式疲劳试验机上进行，试验机要求有足够的推动力试验机的上压板和偏心机构均应是可调的。4．3，试验机的往复频率应该楚可变的，试验时可在4.2次一S（250转/min），5次/s(300转/min）和8.3次/s（500转/min）中选摔，但不同频率的试验结果无可比性。疲劳试验机的金属压板应平整光洁，表面应垫有4～5m厚的有机44
玻瑞的软化温度应在100℃以上，上下压极应互相平行，每50m其平行阔差不得大于 0. 2 mm。
国家标准局
1985-05-24发布
1986-02-01实施
5602-85

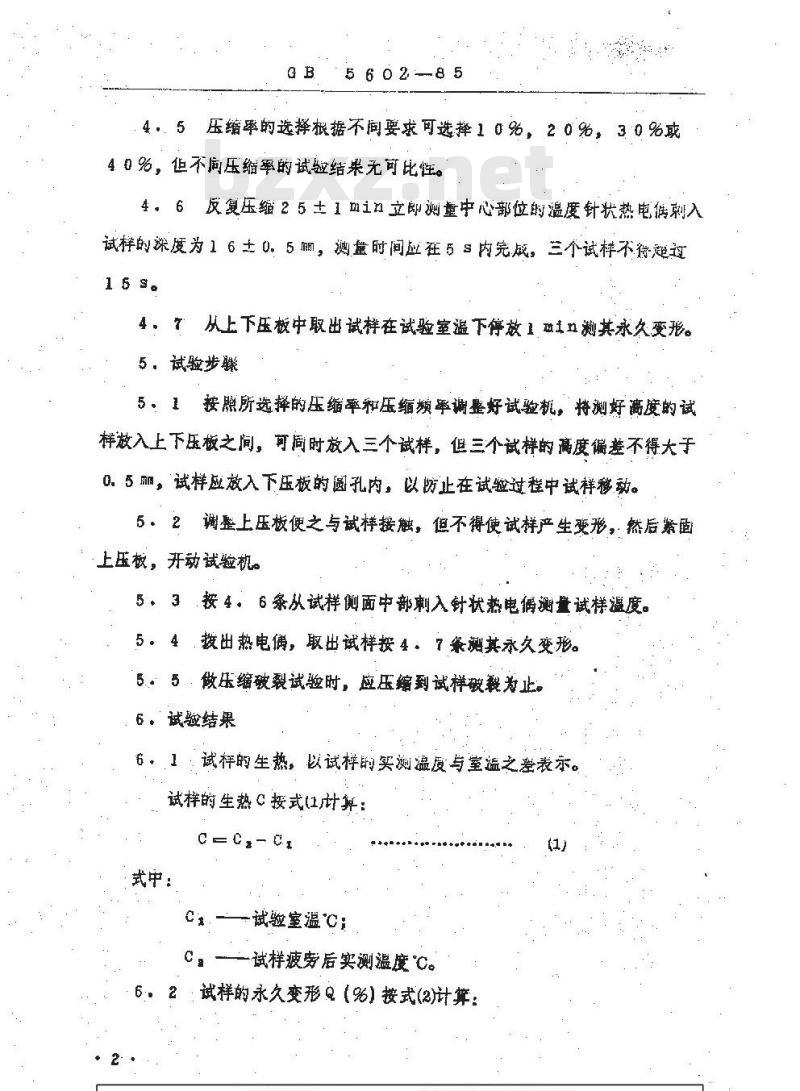

压缩率的选择根据不间要求可选择10%，20%，30%或40%，但不同压缩率的试验结果无可比性。4.6
反复压缩25土1mi1立即测量中心部位的温度针状热电刺入试样的深度为16±0.5m，测量时间应在5s内完成，三个试样不得超过15s。
4，7从上下压板中取出试样在试验室温下停效1双工n测其永久变形。5试验步骤
5、1按照所选择的压缩率和压缅赖率谢整好试验机，将测好滴度的试样放入上下压板之间，可同时放入三个试样，但三个试样的高度偏差不得大于0.5，试样应放入下压极的圆孔内，以防止在试验过程中试样移动。调整上压板便之与试样按触，但不得使试样产生变形，然后紧适5.2
：·上压极，开动试验机。
5、3按4：6条从试样侧面中部刺入针状热电偶测量试样温度。5：4拨出热电偶，取出试样按4·了象测其永久变形。5。5，做压缩破裂试验时，应压缩到试样破载为止6.试验结果
6，1：试样的生热，以试样的实测温度与室温之孝表示。试样的生热C按式(1算：
C=Ca-C
式中：
一试验室温℃:
一试样疲旁后实测温度℃

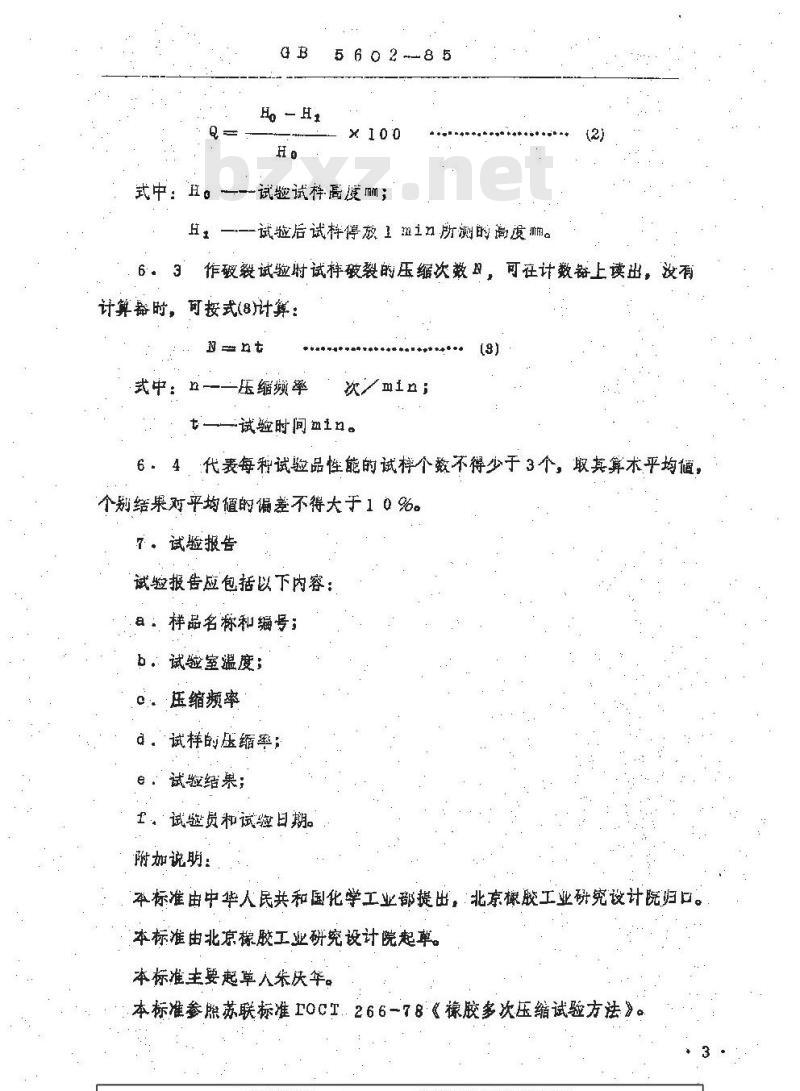

试样的永久变形Q（%)按式(2)计算：6
Ho H?
5 602 --85
式中：H。--试验试样高度m;
一试验后试样停放1min所测的高度m。(2)
作發试验时试样破裂的压缩次数！，可在计数器上读出，没有计算券时，可按式(8)计算：
式中：n--
一压缩频率
次min;
试验时间m1n。
6.4，代表每种试验品性能的试样个数不得少于3个，取其算术平均值，个别结果对平均值的差不得大于10%。7。试验报告
试验报告应包括以下内容：
a：样品名称和網号；
b。试验室温度；
c．压缩频率
d。试样的压缩率;
e：试验结果；
f试整员和试验日期。
附加说明：
本标准由中华人民共和国化学工业部提出，北京橡胶工业研究设计院归妇口。本标准由北京橡胶工业研究设计院起革。本标准主要起草人术庆华。
本标准参照苏联标准rOCT.266-78《橡胶多次压缩试验方法》。8 e 9g
e -oi yo
Gs5a02-8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
