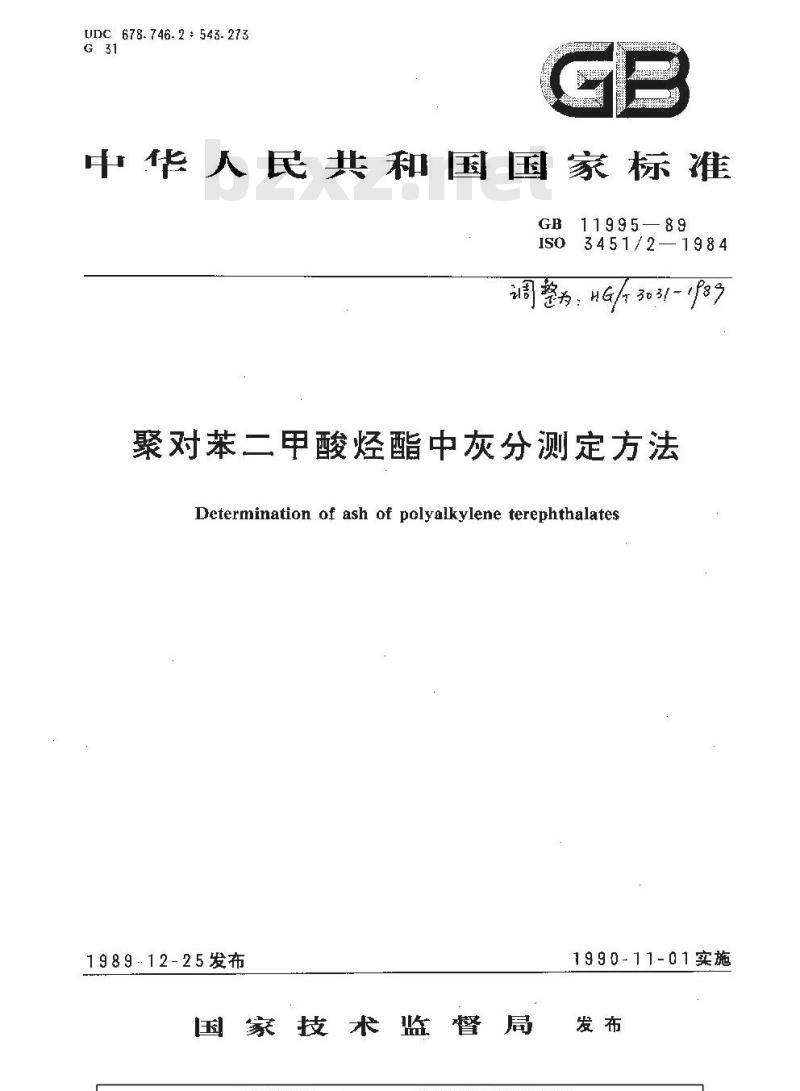

【化工行业标准(HG)】 聚对苯二甲酸烃酯中灰分测定方法

UDC678.746.2:543-273
中华人民共和国国家标准
GB 11995—89
ISO3451/2—1984
调整为：HG/h 3031-89
聚对苯二甲酸烃酯中灰分测定方法Determination of ash of polyalkylene terephthalates198912-25发布
国家技术监督局
1990-11-01实施

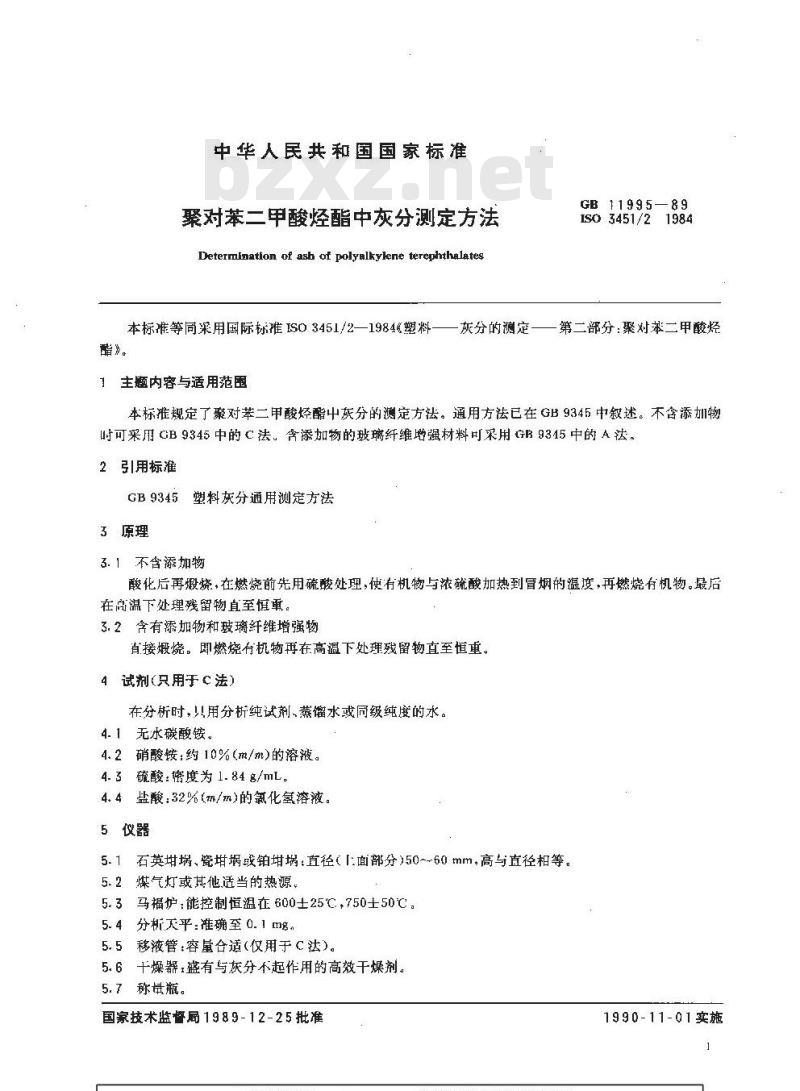

中华人民共和国国家标准
聚对苯二甲酸烃酯中灰分测定方法Determination of ash of polyalkykene terephthalatesGB 11995—89
ISO3451/2
本标准等同采用国际标准ISO3451/2—1984《塑料——灰分的测定——第二部分：聚对苯二甲酸烃酯》。
1主题内容与适用范
本标推规定了聚对萃二甲酸烃酯中灰分的测定方法。通用方法已在GB9345中叙述。不含添加物时可采用 GB 9345 中的 C 法。含添加物的玻璃纤维增强材料可采用GR 9315中的A法。2引用标准
GB9345塑料灰分通用测定方法
3原理
3.1不含添加物
酸化后再缎烧，在燃烧前先用硫酸处理，使有机物与浓硫酸加热到冒烟的温度，再燃烧有机物。最后在尚温下处理残留物直至恒重。3.2含有添加物和玻璃纤维增强物有接殿烧。即燃烧有机物再在高温下处理残留物直至恒重。4试剂（只用于℃法）
在分析时，！用分析纯试剂、蒸馏水或同级纯度的水。4.1无水碳酸铵。
4.2硝酸铵：约10%（m/m）的溶液。4.3硫酸：密度为1.84名/mL。
4.4盐酸：32%m/m)的氯化氢溶液。5仪器
5.1石英、瓷或铂埚：直径（[.面部分)50~-60mm，高与直径相等。5.2煤气灯或其他适当的热源
5.3马福炉，能控制恒温在600士25℃，750士50℃，5.4分析天平：准确至0.1mg。
5.5移液管：容量合适（仅用于C法）。5.6十燥器：盛有与灰分不起作用的高效干燥剂。5.7称卡瓶
国家技术监督厨 198 9-12-25 批准1990-11-01实施

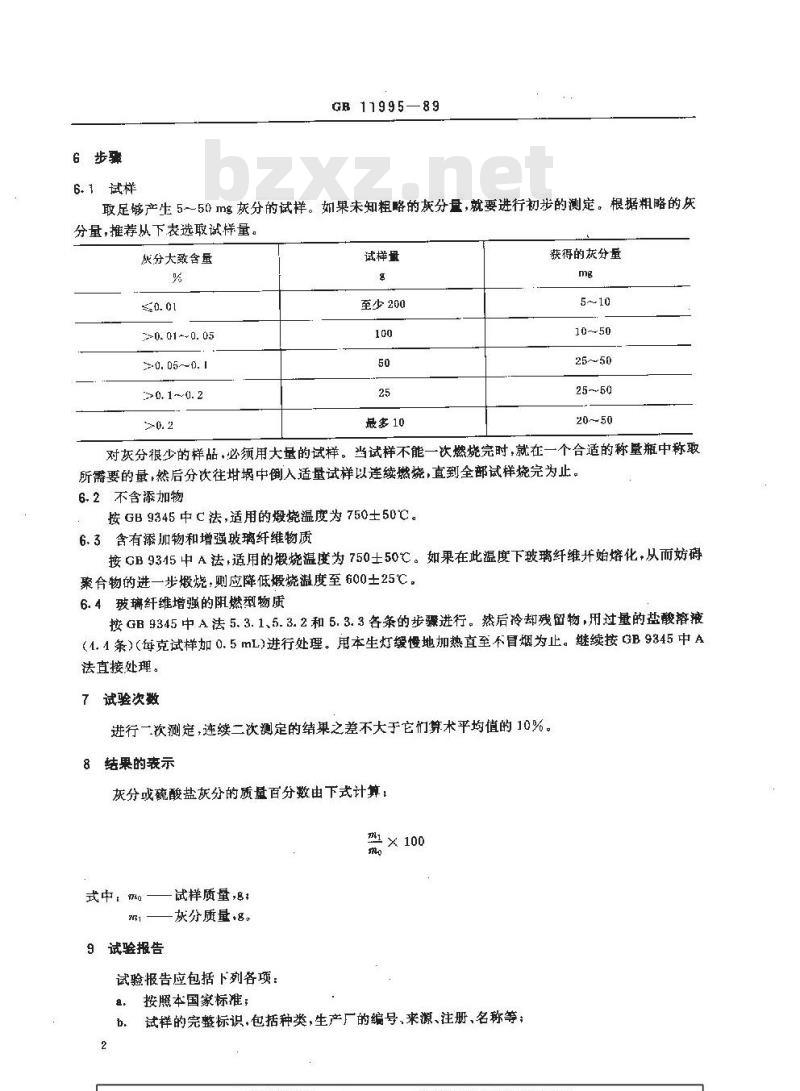

6 步骤
GB11995—89
6.1试样
取足够产生5--50mg灰分的试样。如果未知粗略的灰分量，就要进行初步的测定。根据粗略的厌分量，推荐从下表选取试样量
分大致含量
0. 01 ~- 0. 05
-0. 05~0. 1
>0.1~0. 2
试样量
至少200
最多10
获得的灰分量
对灰分很少的样品，必须用大量的试样。当试样不能一次燃烧完时，就在一个合适的称量瓶中称取所需要的量，然后分次往埚中倒入适量试样以连续燃烧，直到全部试样烧完为止。6.2不含添加物
按GB9345中C法，适用的焕烧温度为750士50℃。6.3含有添加物和增强玻璃纤维物质按GB9345中A法，适用的缎烧温度为750士50℃。如果在此温度下玻璃纤维开始熔化，从而妨碍聚合物的进一步搬烧，则应降低搬烧温度至600士25℃，6.4玻璃纤维增强的阻燃型物质
按GB9345中A法5.3.1、5.3.2和5.3.3各条的步骤进行。然后冷却残留物，用过量的盐酸溶液（1.4条）（每克试样加0.5mL）进行处理。用本生灯缓慢地加热直至不冒烟为止。继续按GB9345中A法真接处理。
7试验次数
进行一次测定，连续二次测定的结果之差不大于它们算术平均值的10%。8结果的表示
灰分或硫酸盐灰分的质量百分数由下式计算：m1×100
中，础
9试验报告
试样质量，8：
灰分质量+名。
试验报告应包括下列各项：
按照本国家标准；Www.bzxZ.net
试样的完整标识，包括种类，生产厂的编号，来源、注册、名称等；c
GB1199589

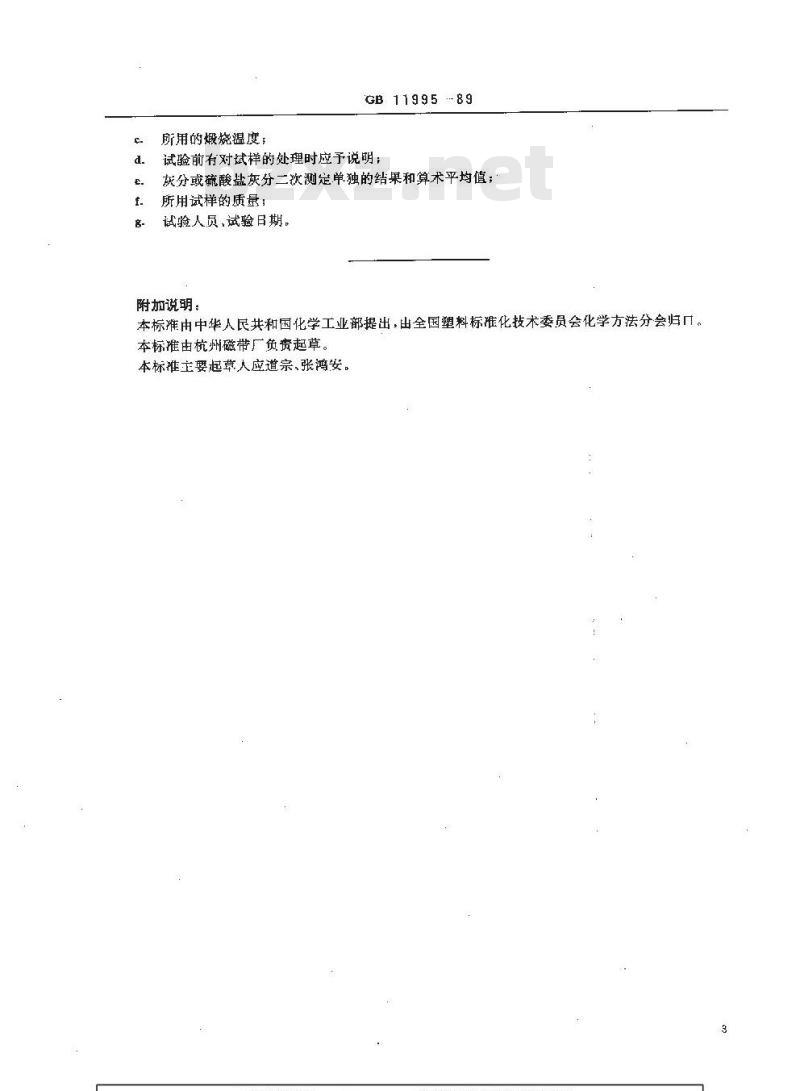

所用的熳烧温度；
试验前有对试样的处理时应予说明；灰分或硫酸盐灰分二次测定单独的结果和算术平均值；所用试样的质量：
试验人员，试验日期。
附加说明：

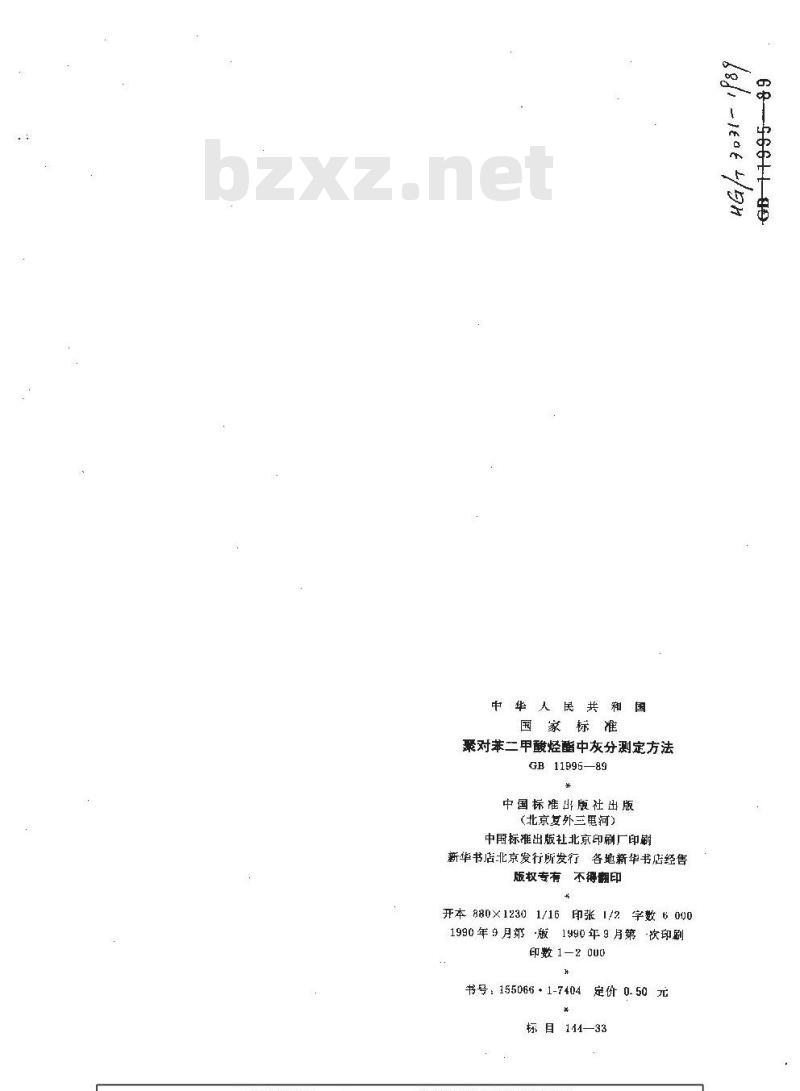

本标准由中华人民共和国化学工业部提出，出全国塑料标准化技术委员会化学方法分会归口。本标准由杭州磁带厂负资起草。本标准主要起草人应道宗、张鸿安。中华人民共和国
国家标准
聚对苯二甲酸烃酯中灰分测定方法G 11995—89
中国标准出版社出版
(北京复外三里河）
中国标准出版社北京印刷厂印剧新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
印张 1/2数 6 000
1990年9月第版1990年9月第次印刷印数1—2000
书号：155066·1-7404定价0.50元★
标目144—33
(8f -1eoe /gn
38--5661,a9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
