【国家标准(GB)】 U型挂环

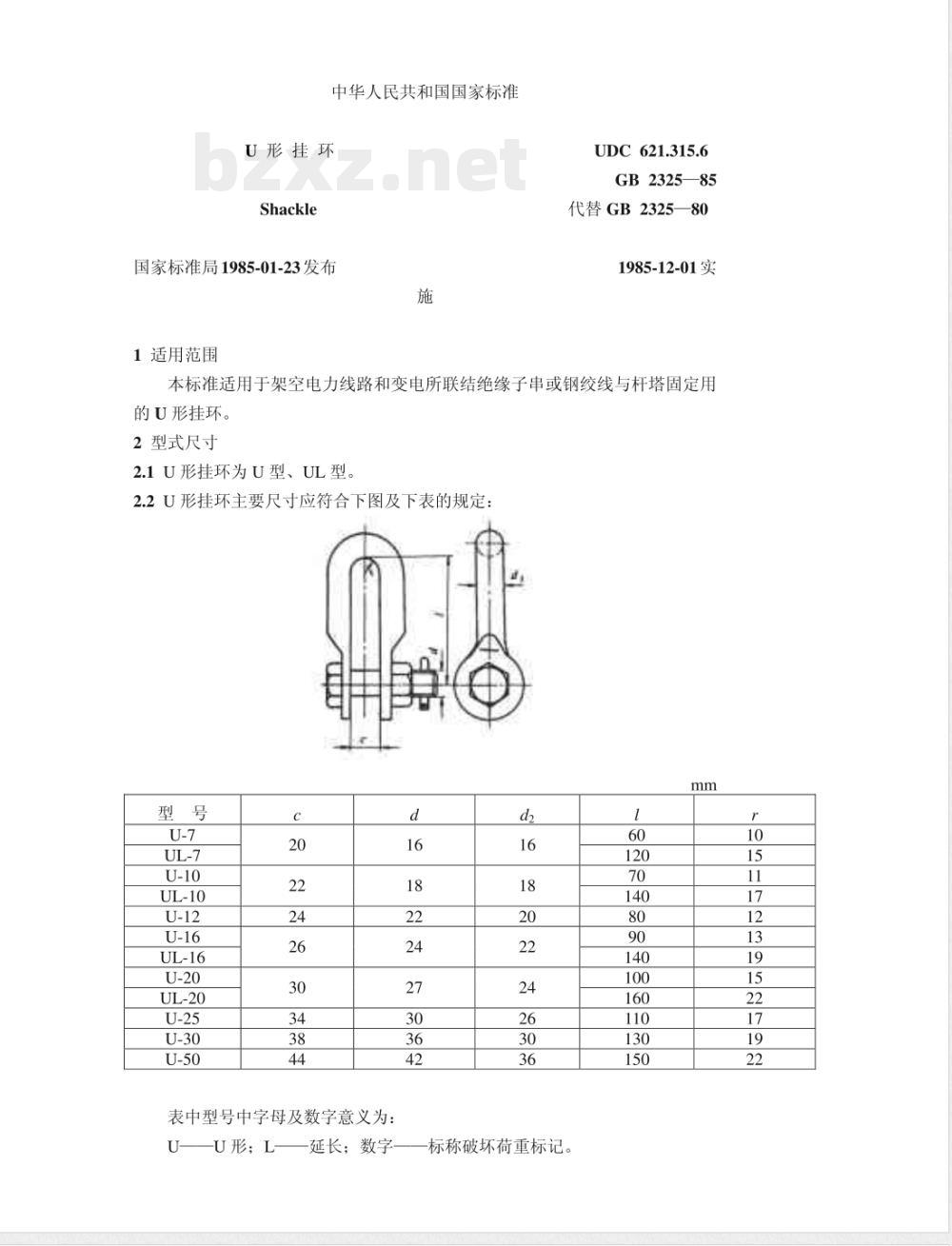

中华人民共和国国家标准
U形挂环
Shackle
国家标准局1985-01-23发布
1适用范围
UDC621.315.6
GB2325—85
代替GB2325—80
1985-12-01实
本标准适用于架空电力线路和变电所联结绝缘子串或钢绞线与杆塔固定用的U形挂环。
2型式尺寸
2.1U形挂环为U型、UL型。
2.2U形挂环主要尺寸应符合下图及下表的规定：mm
表中型号中字母及数字意义为：d
U——U形；L——延长；数字——标称破坏荷重标记[

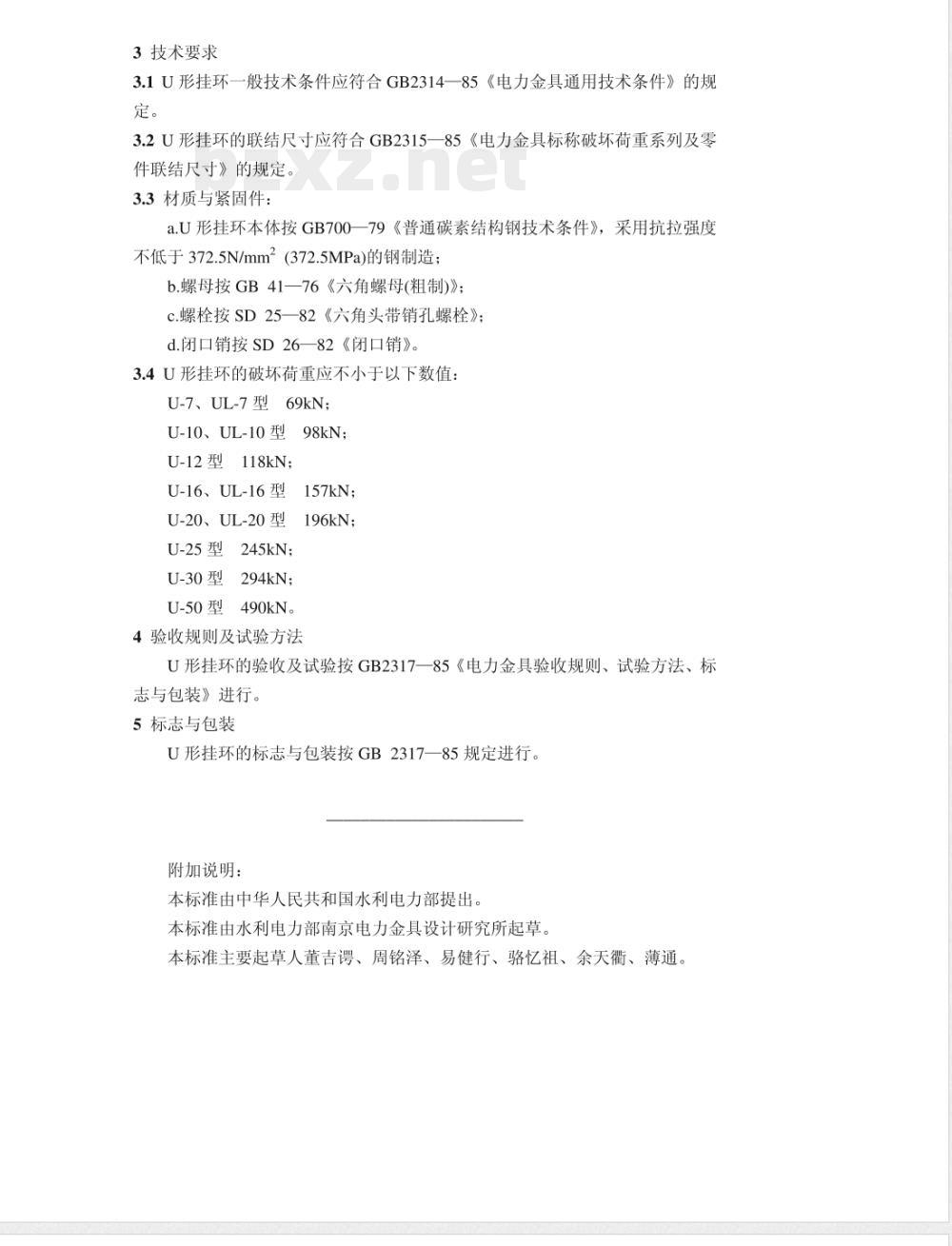

3技术要求
3.1U形挂环一般技术条件应符合GB2314一85《电力金具通用技术条件》的规定。
3.2U形挂环的联结尺寸应符合GB2315一85《电力金具标称破坏荷重系列及零件联结尺寸》的规定。
3.3材质与紧固件：
a.U形挂环本体按GB700一79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2（372.5MPa)的钢制造：b.螺母按GB41一76《六角螺母(粗制)》：c.螺栓按SD25一82《六角头带销孔螺栓》d.闭口销按SD26—82《闭口销》。3.4U形挂环的破坏荷重应不小于以下数值：U-7、UL-7型
U-10、UL-10 型 98kN;Www.bzxZ.net
U-12型118kN;
U-16、UL-16型
157kN：
U-20、UL-20型
196kN;
U-25型245kN；
U-30型294kN;
U-50型490kN。
4验收规则及试验方法
U形挂环的验收及试验按GB2317一85《电力金具验收规则、试验方法、标志与包装》进行。
5标志与包装
U形挂环的标志与包装按GB2317一85规定进行。附加说明：
本标准由中华人民共和国水利电力部提出。本标准由水利电力部南京电力金具设计研究所起草。本标准主要起草人董吉调、周铭泽、易健行、骆忆祖、余天衢、薄通。
