【地方标准】 电气火灾监控系统设计、施工及验收规范

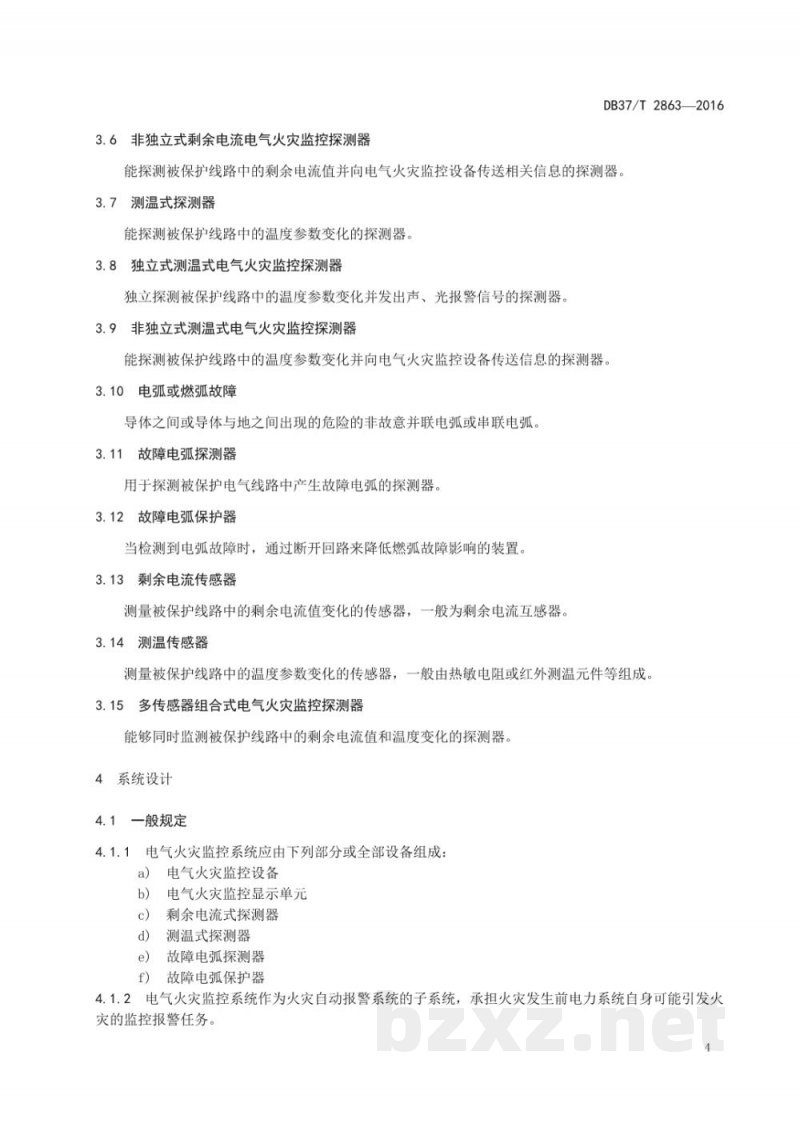

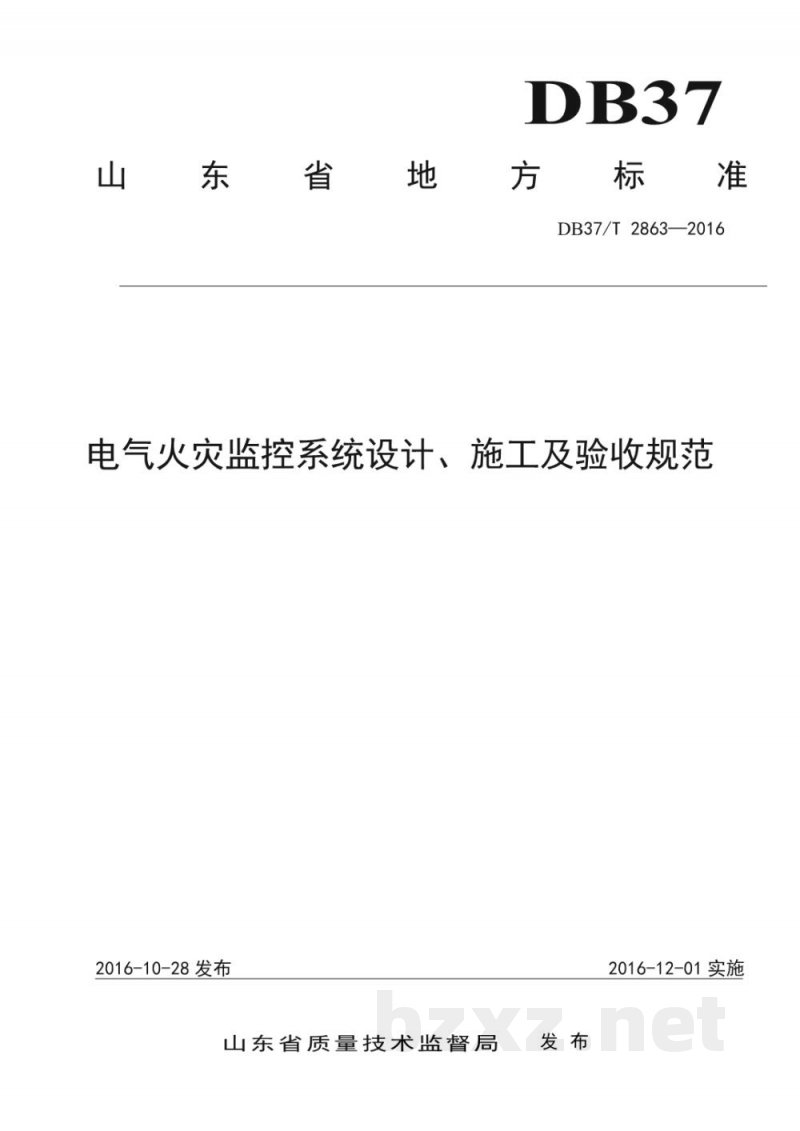

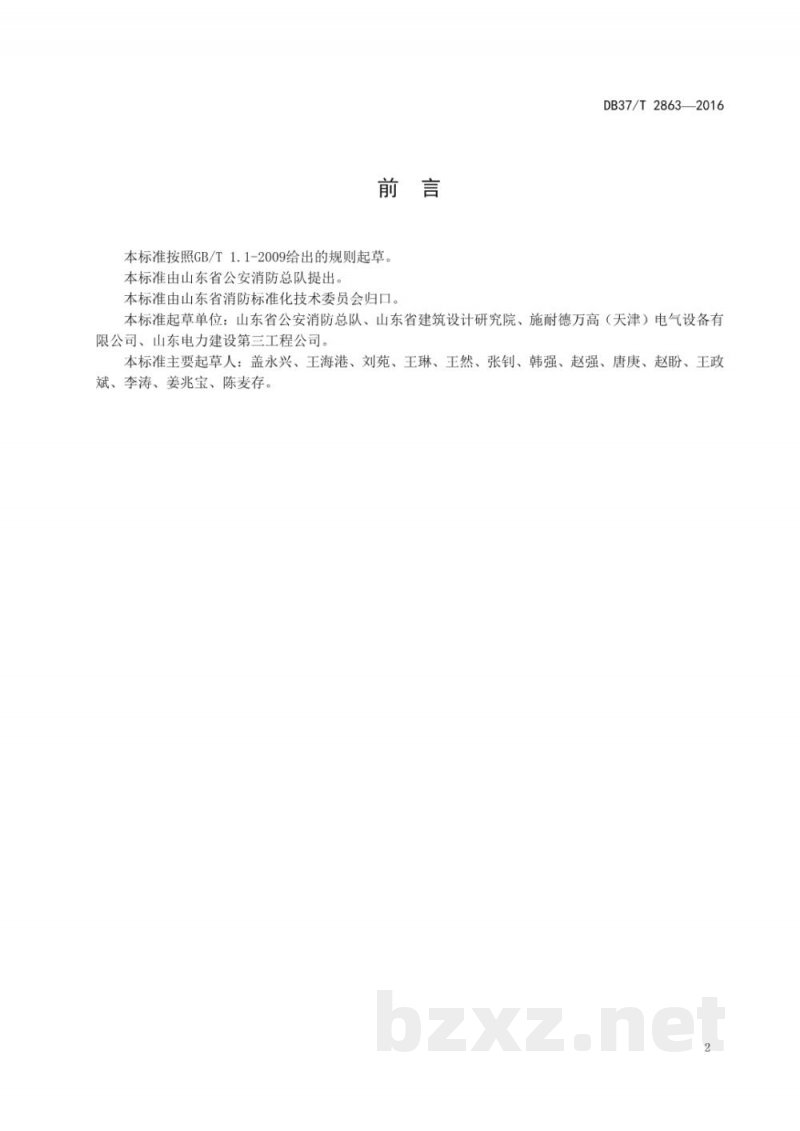

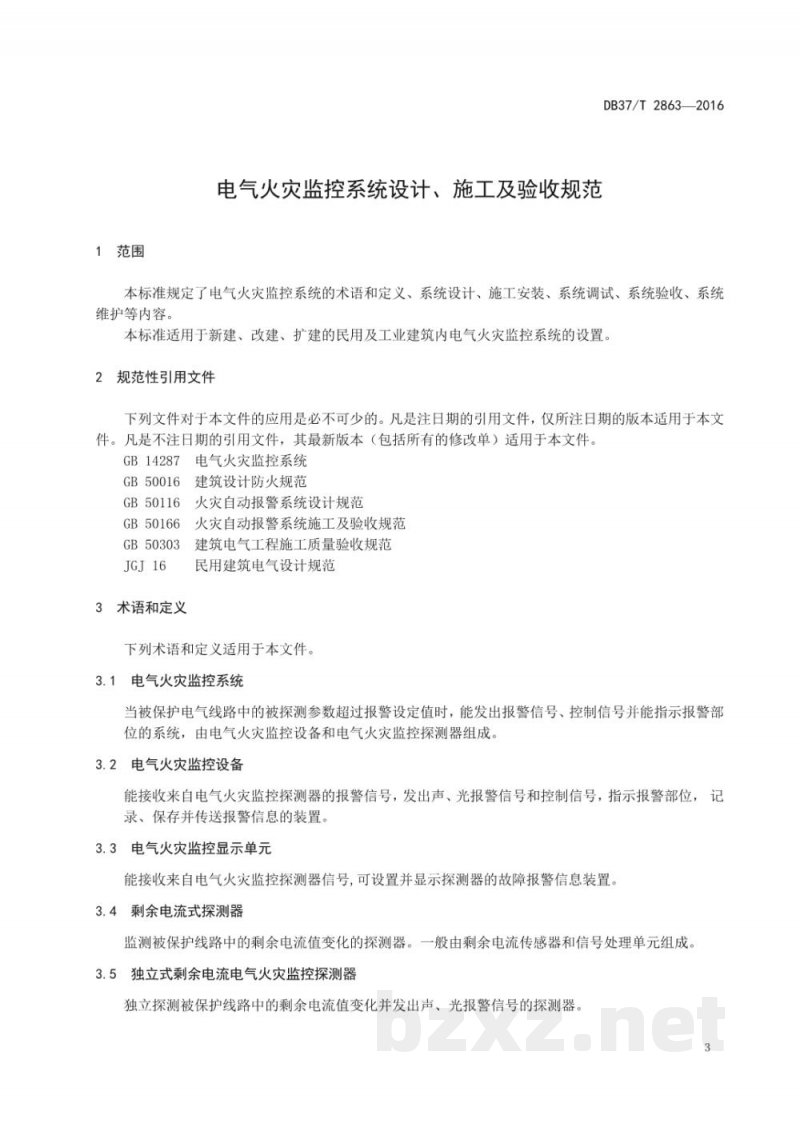

DB37 山东省地方标准 DB37/T2863—2016 电气火灾监控系统设计、施工及验收规范 2016-10-28发布 山东省质量技术监督局 发布 2016-12-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由山东省公安消防总队提出。 本标准由山东省消防标准化技术委员会归口。 本标准起草单位：山东省公安消防总队、山东省建筑设计研究院、施耐德万高（天津）电气设备有限公司、山东电力建设第三工程公司。 本标准主要起草人：盖永兴、王海港、刘苑、王琳、王然、张钊、韩强、赵强、唐庚、赵盼、王政斌、李涛、姜兆宝、陈麦存。 1 范围 本标准规定了电气火灾监控系统的术语和定义、系统设计、施工安装、系统调试、系统验收及系统维护等内容。 本标准适用于新建、改建、扩建的民用及工业建筑内电气火灾监控系统的设置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 14287 电气火灾监控系统 GB 50016 建筑设计防火规范 GB 50116 火灾自动报警系统设计规范 GB 50166 火灾自动报警系统施工及验收规范 GB 50303 建筑电气工程施工质量验收规范 JGJ 16 民用建筑电气设计规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 电气火灾监控系统 当被保护电气线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并指示报警部位的系统，由电气火灾监控设备和电气火灾监控探测器组成。 3.2 电气火灾监控设备 能接收来自电气火灾监控探测器的报警信号，发出声光报警信号和控制信号，指示报警部位，记录、保存并传送报警信息的装置。 3.3 电气火灾监控显示单元 能接收电气火灾监控探测器信号，并可设置及显示探测器故障及报警信息的装置。 3.4 剩余电流式探测器 监测被保护线路中的剩余电流值变化的探测器，一般由剩余电流传感器和信号处理单元组成。 3.5 独立式剩余电流电气火灾监控探测器 可独立探测剩余电流变化并发出声光报警信号的探测器。 3.6 非独立式剩余电流电气火灾监控探测器 能探测剩余电流变化并向监控设备传送信息的探测器。 3.7 测温式探测器 能探测被保护线路温度参数变化的探测器。 3.8 独立式测温式电气火灾监控探测器 可独立探测温度变化并发出声光报警信号的探测器。 3.9 非独立式测温式电气火灾监控探测器 能探测温度变化并向监控设备传送信息的探测器。 3.10 电弧或燃弧故障 导体之间或导体与地之间出现的危险非故意并联电弧或串联电弧故障。 3.11 电弧探测器 用于探测电气线路中故障电弧的探测器。 3.12 故障电弧保护器 当检测到电弧故障时，通过断开回路降低燃弧影响的装置。 3.13 剩余电流传感器 测量被保护线路中剩余电流变化的传感器，一般为剩余电流互感器。 3.14 测温传感器 测量线路温度变化的传感器，由热敏电阻或红外测温元件组成。 3.15 多传感器组合式电气火灾监控探测器 可同时监测剩余电流和温度变化的探测器。 4 系统设计 4.1 一般规定 4.1.1 电气火灾监控系统应由下列部分或全部设备组成： a）电气火灾监控设备； b）电气火灾监控显示单元； c）剩余电流式探测器； d）测温式探测器； e）故障电弧探测器； f）故障电弧保护器。 4.1.2 电气火灾监控系统作为火灾自动报警系统的子系统，用于监控电气系统可能引发火灾的隐患并进行预警。
