【化工行业标准(HG)】 搅拌传动装置--凸缘法兰

搅拌传动装置一凸缘法兰
HG21564-95

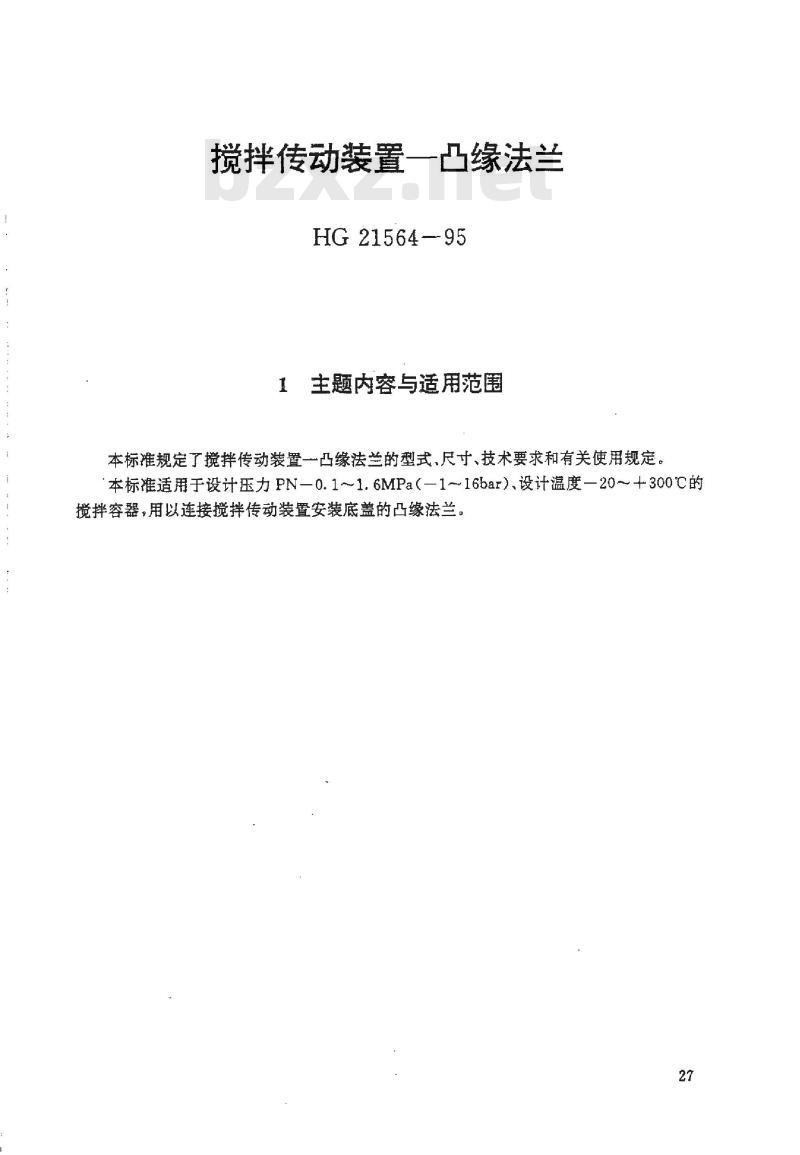

主题内容与适用范围
本标准规定了搅拌传动装置一凸缘法兰的型式，尺寸、技术要求和有关使用规定。本标准适用于设计压力PN—0.11.6MPa（—1-16bar）、设计溢度—20~+300℃的搅拌容器，用以连接搅拌传动装置安装底盖的凸缘法兰。27
GB152.1~~152.4
GB4237
JB/T4709
JB4726
JB4727
JB4728
HGJ 15
HG21563
HG21565

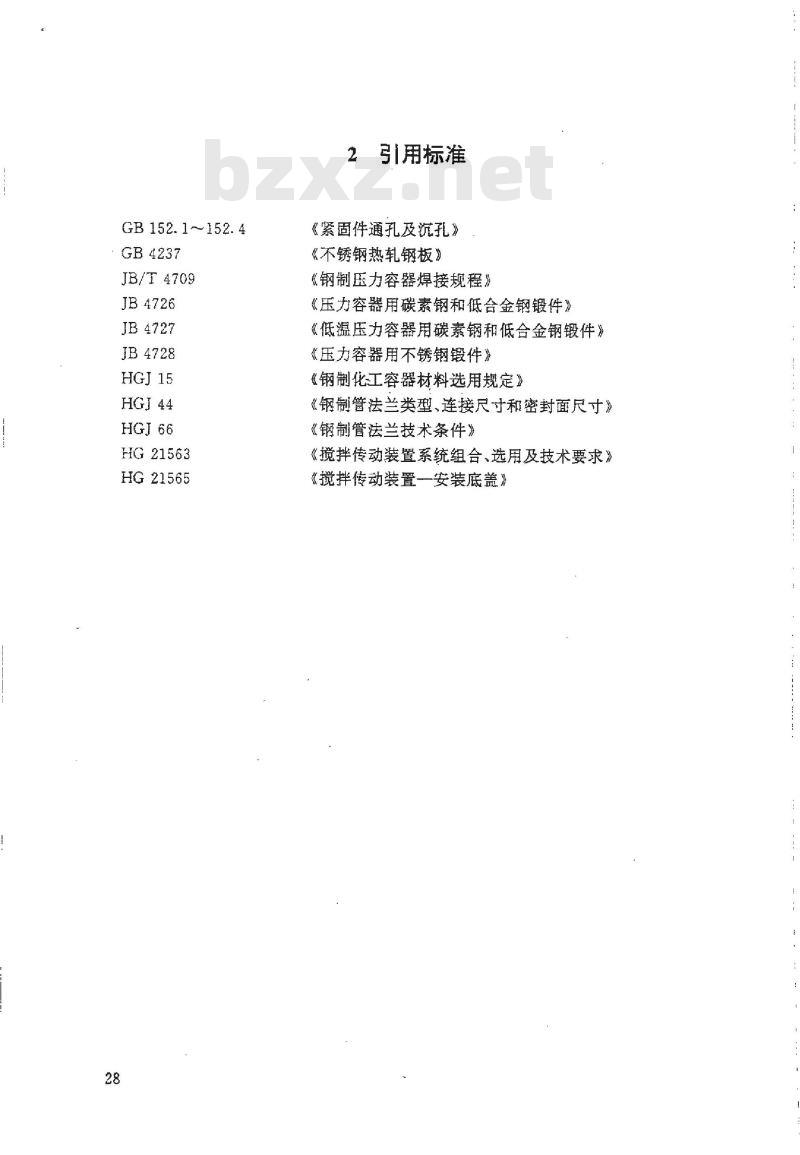

引用标准
《紧固件通孔及沉孔》
《不锈钢热轧钢板》
《钢制压力容器焊接规程》
《压力容器用碳素钢和低合金钢锻件》《低温压力容器用碳素钢和低合金钢锻件》《压力容器用不锈钢锻件》
《钢制化工容器材料选用规定》《钢制管法兰类型、连接尺寸和密封面尺寸》《钢制管法兰技术条件》
《搅拌传动装置系统组合、选用及技术要求》《搅拌传动装置一安装底盖》
型式和尺寸免费标准下载网bzxz

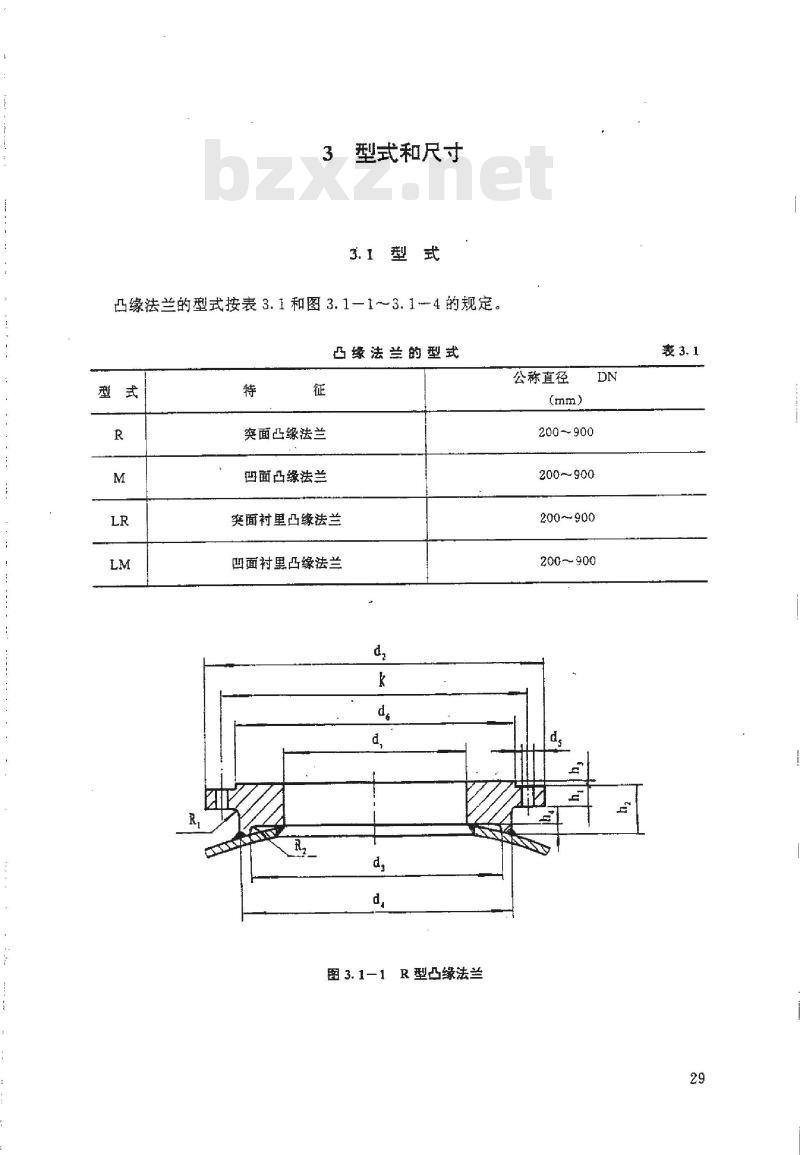

3.1型式
凸缘法兰的型式按表3.1和图3.1—1～3.14的规定凸缘法兰的型式
突面凸缘法兰
凹面凸缘法兰
突面衬里凸缘法兰
四面衬黑凸缘法兰
图3.1-1R型凸缘法兰
公称直径
200-900
200~900
200~900
200-~900

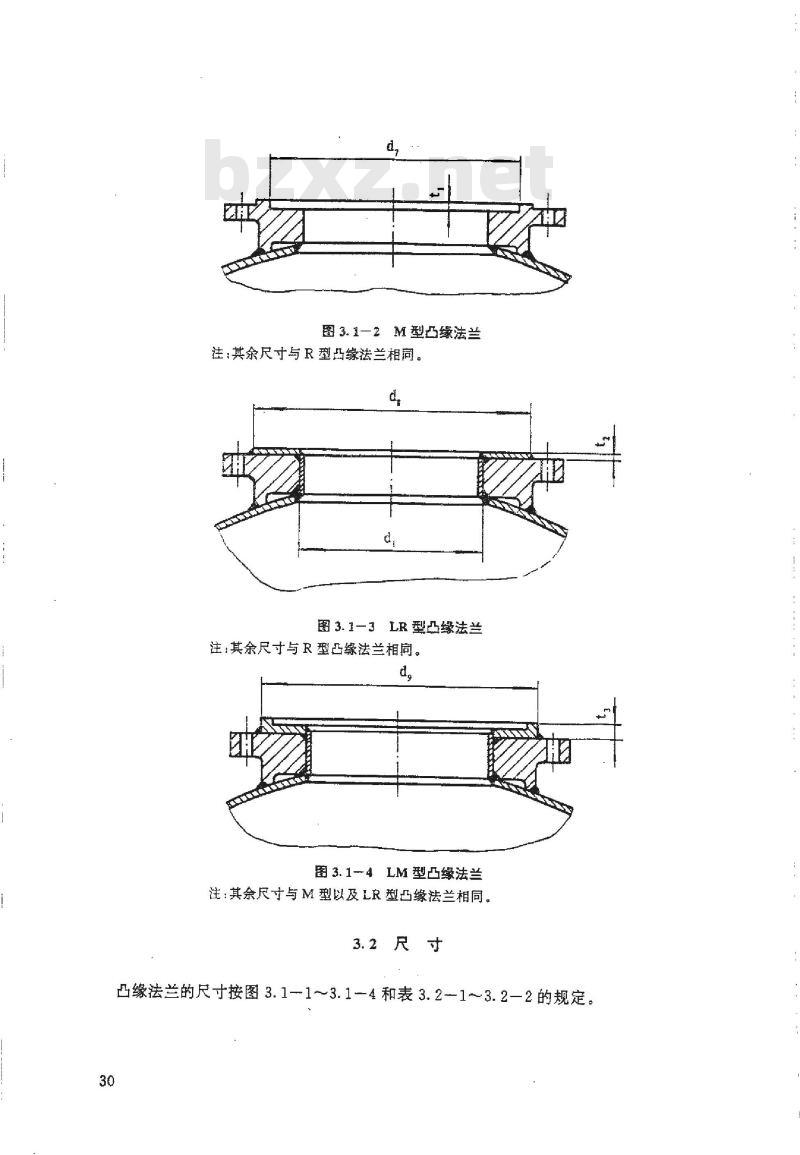

图3.1-2M型凸缘法兰
注：其余尺寸与R型凸缘法兰相。d
图3.1—3LR型凸缘法兰
注其余尺寸与R型凸缘法兰相同。d
图3.1-4LM型凸缘法兰
注：其余尺寸与M型以及LR型凸缘法兰相同。3.2尺寸
缘法兰的尺寸按图3.11～3.1—4和表3.21~～3.2—2的规定，30
凸缘法兰
公称直径

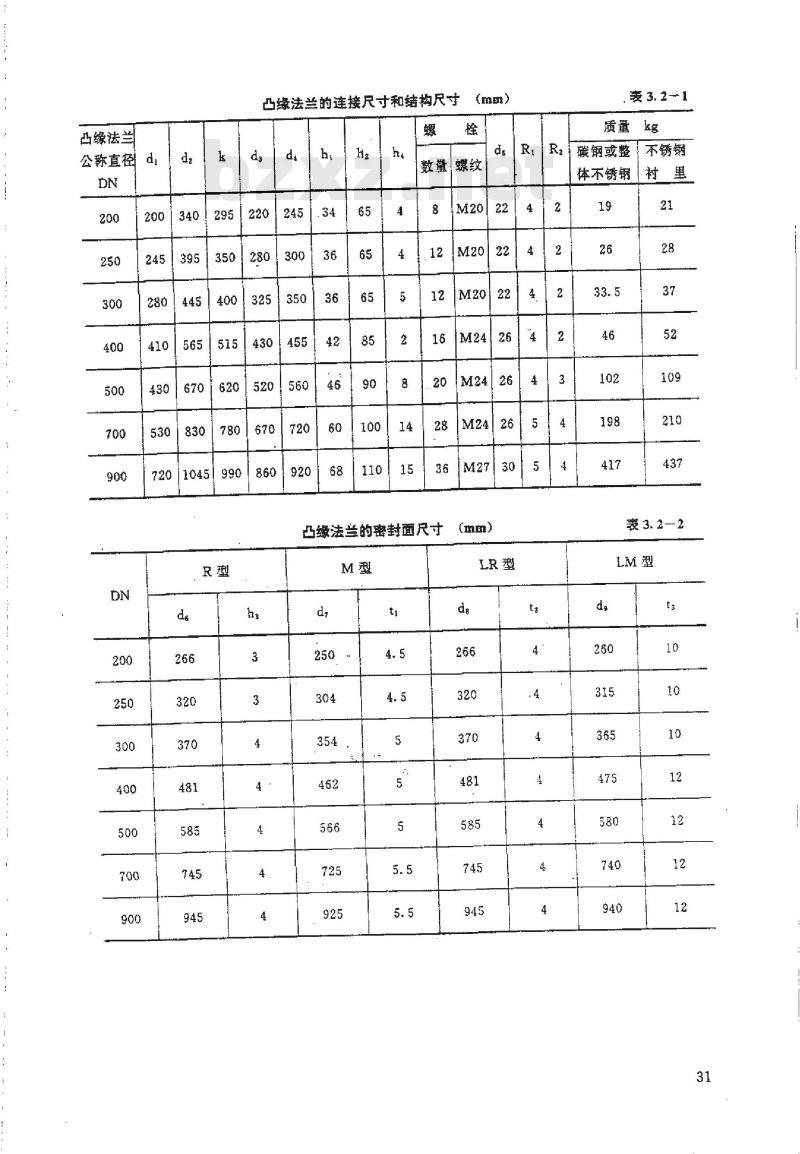

凸缘法兰的连接尺寸和结构尺寸(mm）
530830
7201045|990|860
数量螺纹
凸缘法兰的密封面尺寸
.表3.2-1
质量kg
碳钢或整不锈钢
体不锈钢衬里
3.3详细结构
凸缘法兰的详细结构按图3.3-13.3—4的规定。0.8Se
图3.3-1R型凸缘法兰结构详图
图3.3-2M型+缘法兰结构详图
注：其余结构和尺寸与R型凸缘法兰相同。M12螺孔深.12
中6排气孔
图3.3-3LR型凸缘法兰结构详图
注：其余结构和尺寸与R型凸缘法兰相同。M12.螺孔12
中6排气孔
图3.3→4LM型凸缘法兰结构详图注：其余结构和尺寸与R及LR型凸缘法兰相同。X节点
技术要求
4.1材料
4.1.1~凸缘法兰的母体材料按表4.1.1的规定，其化学成份、机械性能和其它技术要求应符合表4.1.1所列有关标准的规定。4.1.2凸缘法兰的衬里层材料按表4.1.1的规定，其化学成份、耐腐蚀性能应符合表4.1.1所列有关标准的规定。
+缘法兰的材料
oCr18Nig
00Cr19Ni10
锻件(母材）
标准号
JB4726
JB4727
JB4726
·JB4727
OC18Ni10Ti
(1C-18Ni9T)
OCr17Ni12Mo2
00Cr17Ni14Mo2
JB4728
钢板(衬黑层)
OCr18Ni9
00Cr19Ni10
OCr18Ni10Ti
(1Cr18Ni9Ti)
OC117Ni12Mo2
00Cr17Ni14Mo2
标准号
GB4237
材料的使用温度按相应标准，且符合HG21563的4.0.8的规定。4.1.3
锻件（包括锻轧件）按JB4726、JB4727、JB4728的1级锻件要求检验和验收，有特4. 1. 4
殊要求时按图样的规定。
4.2尺寸公差
4.2.1凸缘法兰的连接尺寸以及法兰厚度的公差按HGF66的规定，4.2.2其他尺寸公差按GB1804的规定，加工面未注公差尺寸的公差按IT14，非加工面未注公差尺寸的公差按IT16。
4.2.3凸缘法兰一般与容器轴线或容器壳体同心，根据设计需要亦可偏离容器中心轴设置，但必须保持密封面的水平度，其允差为容器内径的1/1000。法兰的螺栓孔轴线与法兰密封面保持垂直，带衬里的凸缘法兰的密封面及螺栓孔的加工应在法兰焊后进行。4.3凸缘法兰衬里层的焊接要求
4.3.1根据法兰母体材料以及衬里层材料按HGJ15和JB/T.4709的规定选取焊接材料。4.3.2焊缝表面不得有裂纹、气孔、孤坑和夹渣等缺陷。4.3.3带衬里的凸缘法兰；应从排气孔中通入0.4~0.5MPa压力的压缩空气或0.05MPa压力的氨气进行焊缝质量和渗漏检查。排气孔应对两相邻螺栓孔跨中。4.4．表面粗糙度
4.4.1凸缘法兰密封面的表面粗糙度按图3.3-1～3.3-4的规定。4.4.2法兰的锻造表面应光滑，不得有锻造伤痕，裂纹等缺陷。4.4.3凸缘法兰的螺栓支承面应进行机加工或进行锲孔（眼孔），孔尺寸按GB152.4的规定。螺栓支承面的表面粗糙度按图3.3-1～3.3-4的规定。法兰加工完成后，应在密封面上涂上防锈油，并防止密封面碰伤。35
HG21564-95
5标记及标记示例
5.1标记
衬里层材料代号（见表4.1.1）
法兰材料代号（见表4.1：1）
公称直径（mm）
法兰型式（见表3.1）
5.2标记示例
例1：一个R型（突面）、公称直径250、材料为20钢的凸缘法兰，其标记为：HG21564-95法兰R250—20
例2：一个M型（凹面）、公称直径250、材料为0Cr18Ni9的西缘法兰，其标记为：HG21564-95
法兰M250-304
例3：一个LR型（不锈钢衬里，突面）、公称直径500、法兰材料为16Mn衬里层材料为OCr18Ni10Ti的凸缘法兰，其标记为：HG 21564—95
法兰LR500-16Mn/321
本标准提出单位、主编单位
附加说明
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：化工部设备设计技术中心站主要起草人：虞　军　应道宴
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
