【化工行业标准(HG)】 搅拌传动装置系统组合、选用及技术要求

搅拌传动装置系统组合、选用及技术要求HG21563-95

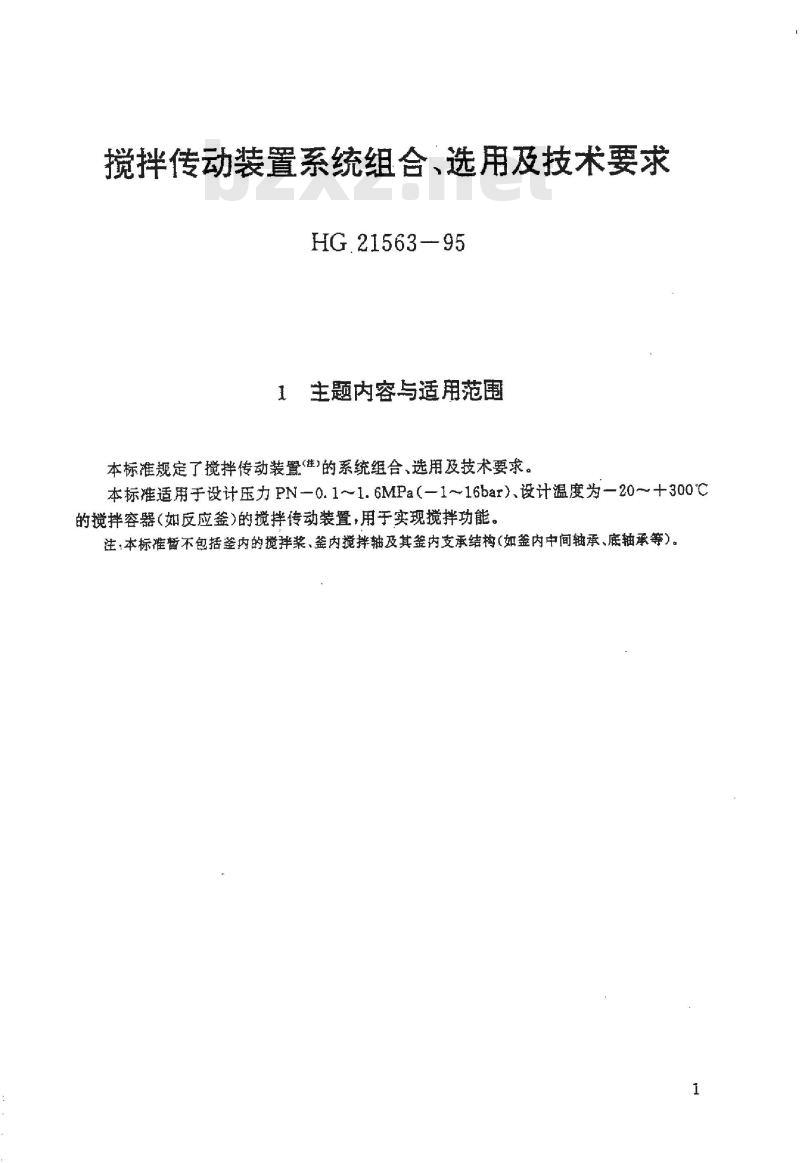

1主题内容与适用范围
本标准规定了搅拌传动装置进）的系统组合、选用及技术要求。本标准适用于设计压力PN-0.11.6MPa（—1~16bar）设计温度为—20~十300℃的搅拌容器（如反应签）的搅拌传动装置，用于实现搅拌功能。注，本标准暂不包括签内的搅拌浆、签内搅拌轴及其釜内支承结构（如签内中间轴承、底轴承等）。2
HG/T 20569
HG 21537.7
HG21537.8
HG21564
HG21565
HG21566
HG21567
HG21568
HG 21569.1
HG 21569,2
HG 21570
HG21571
HG21572
《机械搅拌设备》

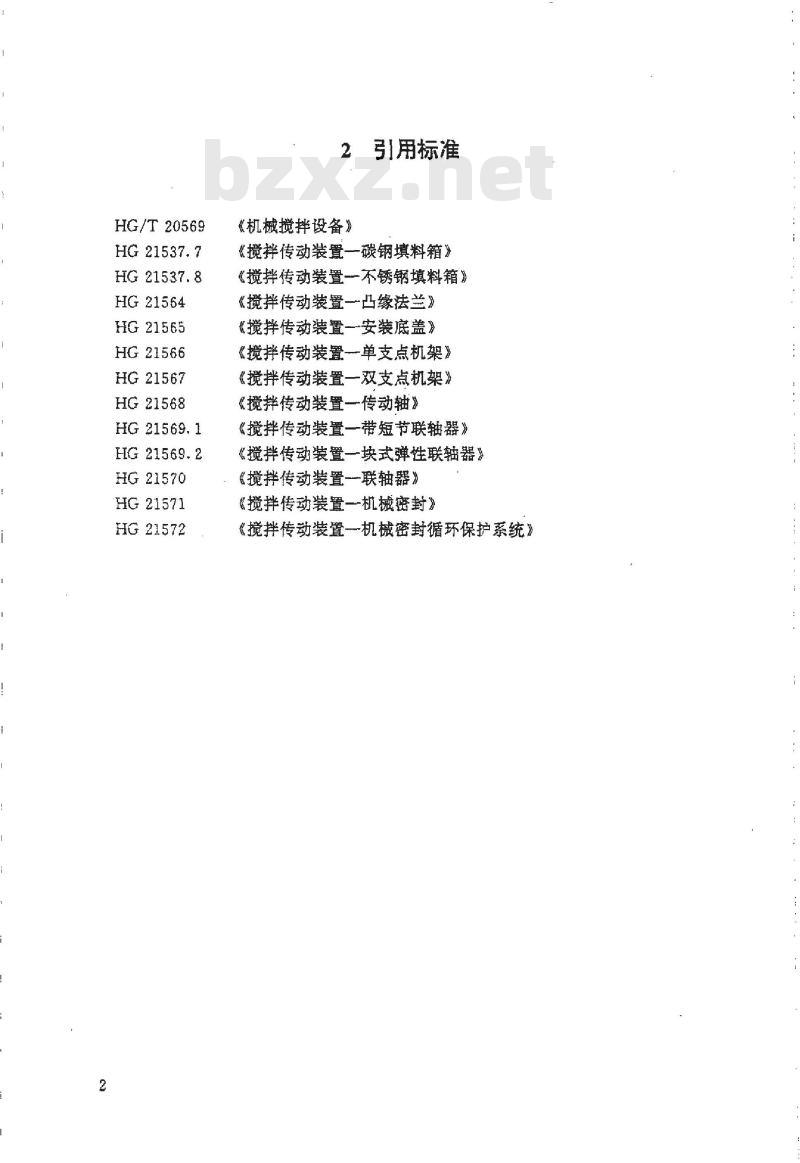

引用标准
《搅拌传动装置一碳钢填料箱》《搅拌传动装置一不锈钢填料箱》《搅拌传动装置一凸缘法兰》
《搅拌传动装置一安装底盖》
《搅拌传动装置一单支点机架》《搅拌传动装置一双支点机架》《搅拌传动装置一传动轴》
《搅拌传动装置一带短节联轴器》《搅拌传动装置一块式弹性联轴器》《搅拌传动装置一联轴器》
《搅拌传动装置一机械密封》
《搅拌传动装置一机械密封循环保护系统》3搅拌传动装置的系统组成

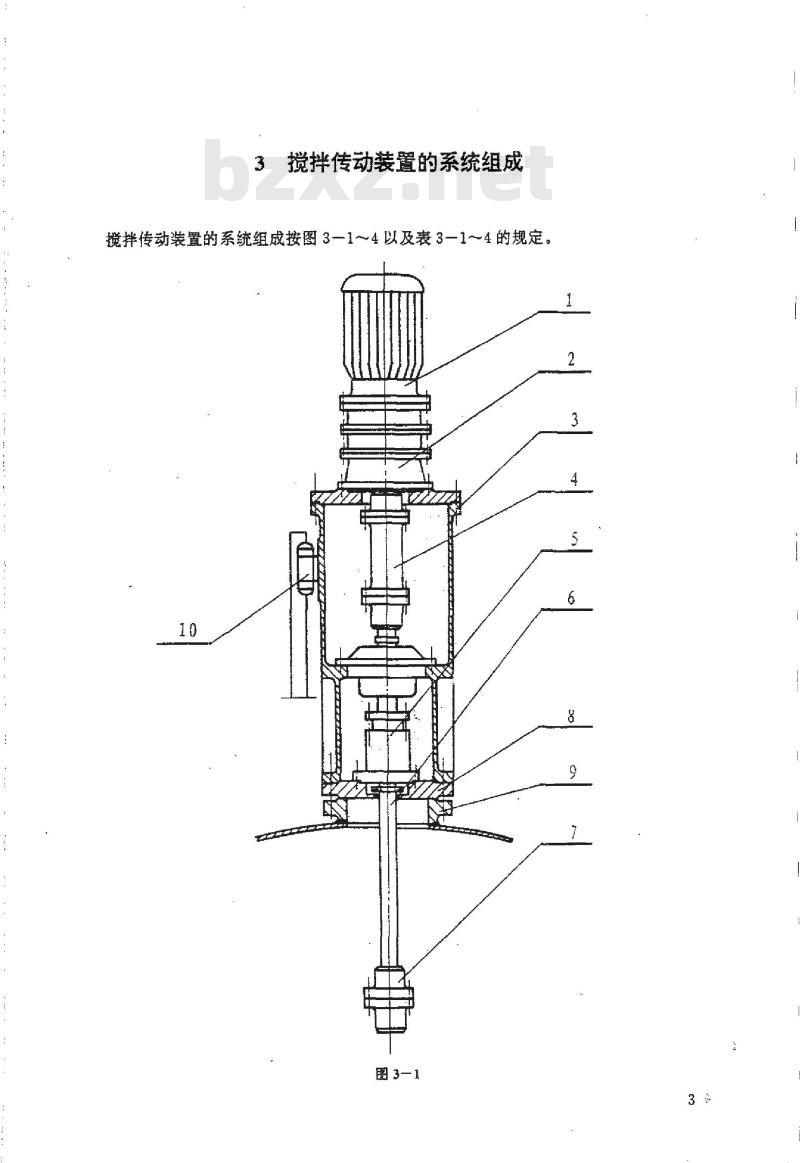

搅拌传动装置的系统组成按图3—1~4以及表3-1~4的规定。10

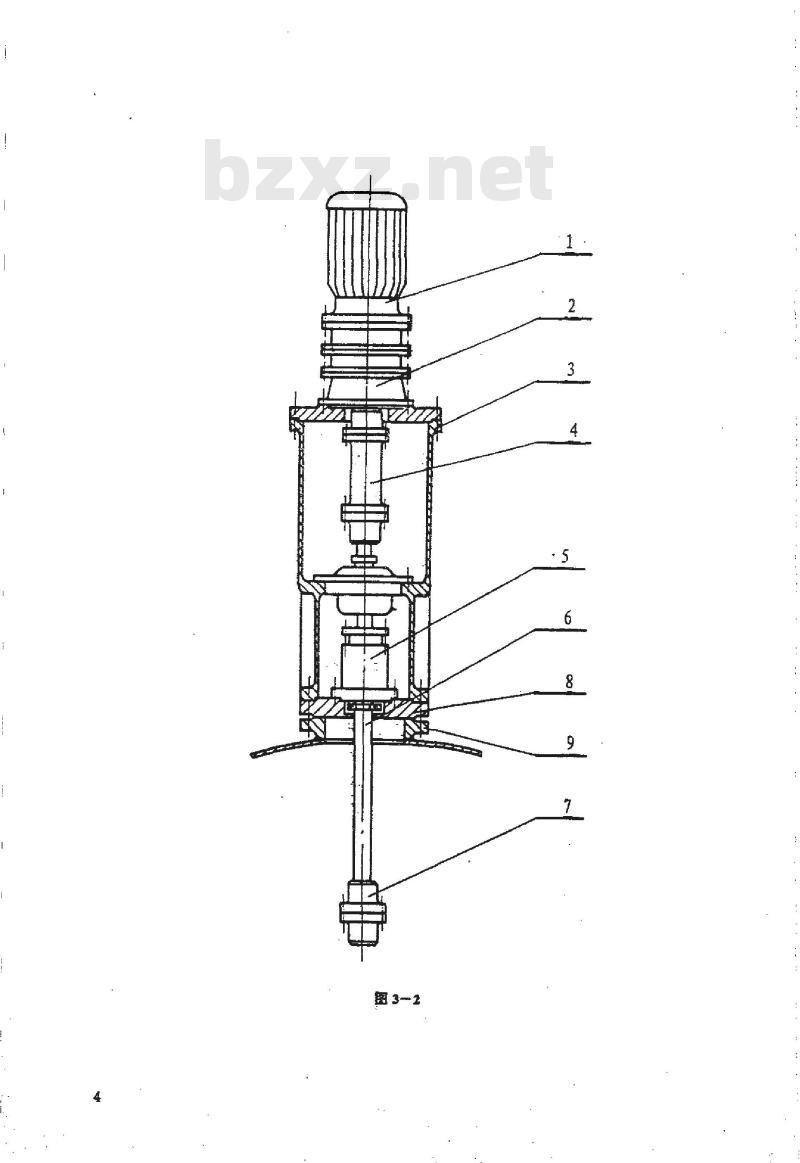

图3—2

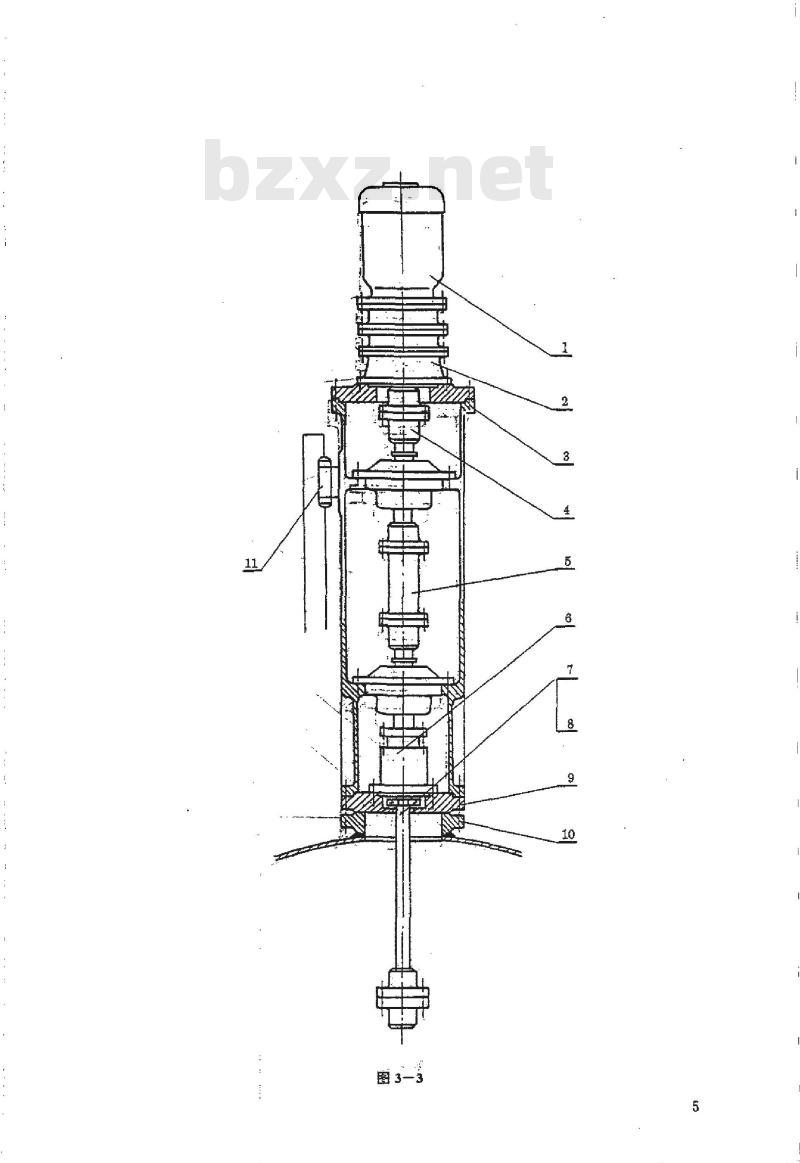

图3-3
图3—4
电动机
减速机
采用机械密封、单支点机架的搅拌传动装置系统组合名
单支点机架
(釜外)带短节联轴器
机械密封
传动轴《注）
(釜内)联轴器
安装底盖
凸缘法兰
循环保护系统
按有关标准和制造厂样本
按有关标准和制造厂样本
按HG21566
按HG 21569.1
按HG 21571
不带内轴承
2001.2003、2004、2006、2008
按HG21568
AXX型
凸缘式
夹壳式
按HG21570(C型）
按HG21570(D型）
带内置轴承
2002,2005.2007
Bxx型
焊接法兰式按HG21570（E型）
整体法兰式按 HG 21568(AXF、BXF型）按HG21565
按HG21564
按HG21572
注：如采用整体轴，则件7取消，件6传动轴的长度加长兼作搅拌轴（设计者应提出签内搅拌轴尺寸要求)。
电动机
减速机
采用填料密封、单支点机架的搅拌传动装置系统组合名
单支点机架
（釜外）带短节联轴器
填料箱
传动轴(）
(签釜内)联轴器
安装底盖
凸缘法兰
按有关标准和制造厂样本
按有关标准和制造厂样本
按HG21566（B型）
按HG21569.1(B型）
按HG21537.7HG21537.8
按HG21568BX×型
凸缘式
夹壳式
按HG21570(C型）
按HG21570(D型）
焊接法兰式按HG21570（E型）
整体法兰式按HG21568（BXF型）按HG21565
按HG21564
表3—2
注：如采用整体轴，则件7取消，件6传动轴的长度加长兼作搅拌轴（设计者应提出签内搅拌轴尺寸要求。
电动机
减速机
采用机械密封、双支点机架的搅拌传动装置系统组合名
双支点机架
块式弹性联轴器
（釜外）带短节联轴器
机械密封
传动轴（坐）
(釜内)联轴器
安装底盖
凸缘法兰
循环保护系统
按有关标准和制造厂样本
按有关标准和制造广样本
按HG21567
按HG21569.2
按HG21569.1
按HG21571
不带内置轴承
2001、2003.2004、2006.2008
按HG21568
AXX型
凸缘式
夹壳式
按HG21570(C型）
按HG21570(D型）
焊接法兰式按HG21570（E型）
表3-3
带内置轴承
2002、2005.2007
BX×型
整体法兰式
按HG21568(AXF、BXF型）
按HG21565
按HG21564
按HG21572
注：如采用整体轴，则件8取消，件7传动轴的长度加长兼作搅拌轴（设计者应提出签内搅拌轴尺寸要求)。
电动机
减速机
采用填料密封、双支点机架的搅拌传动装置系统组合名
双支点机架
块式弹性联轴器
(釜外)带短节联轴器
填料箱
传动轴《链）
(釜内)联轴器
安装底盖
凸缘法兰
按有关标准和制造厂样本
按有关标准和制造厂样本
按HG21567(B型）
按HG21569.2
按HG21569.1(B型）
按HG21537.7.HG21537.8
按HG21568BXX型
四缘式
夹壳式
按HG21570（C型）
按HG21570(D型）
焊接法兰式
按HG21570（E型）
整体法兰式按HG21568（BXF型）按HG21565
按HG21564
表3—4
注：妇采用整体轴，则件8取消，件7传动轴的长度加长兼作搅拌轴（设计者应提出签内搅拌轴尺寸要求)。
4选用
4.0.1凸缘法兰一般焊于搅拌容器封头上，用于连接搅拌传动装置，亦可兼作安装、维修、检查用孔。
凸缘法兰的公称直径DN200～900mm。型式如表4.0.1所示（按HG21564）。凸缘法兰型式(HG21564)
..表4.0.1
密封面型式
结构型式
4.0.2安装底盖采用螺柱等紧围件与凸缘法兰连接，是整个搅拌传动装置与容器连接的主要连接件。
安装底盖的型式，根据结构（整体或衬里）、密封面型式（突面或凸面）以及传动轴的安装型式（上装或下装），按表4.0.2选取（HG21565）。安装底盖的公称真径与凸缘法兰相同，型式选取时应注意与凸缘法兰的密封面配合（突面配突面，凸面配凹面）。
型式确定后，安装底盖的结构尺寸由安装底盖公称直径、机架公称直径和传动轴轴径(d)三者所确定。
安装底盖型式（HG21565）
密封面型式
传动轴的安装型式
上装(S)
下装(X)
突面(R）
衬里（L)
凸面（M)
衬里(L)bZxz.net
4.0.3机架下端采用螺柱与安装底盖连接，机架的公称直径等于或小于安装底盖的公称直径，按表4.0.3-1选取（如图4.0.3-1、4.0.3—2所示）。11
填料箱(或机械密封)
安装底盖
凸缘法兰
图4.0.3-1上装式传动轴及其搁轴装置（图例为机架公称直径与安装底盖相同）填料箱(或机械密封)
图4.0.3-2下装式传动轴及其掏轴装置（图例为机架公称直径小于安装底盖）装底#
