【冶金行业标准(YB)】 整体石墨电极弹性模量试验 声速法

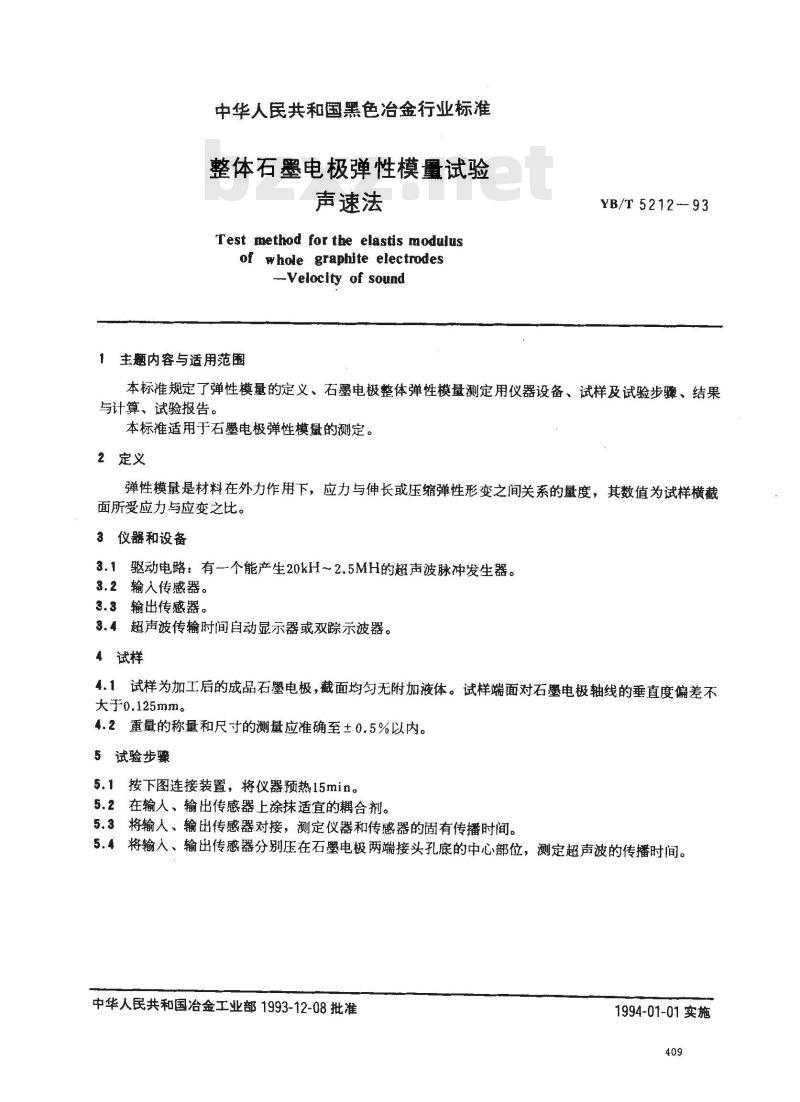

中华人民共和国黑色治金行业标准整体石墨电极弹性模量试验
声速法
Test method for the elastis modulusof whole graphite electrodes--Velocity of sound
主题内容与适用范围
YB/T 521293
本标准规定了弹性模量的定义、石墨电极整体弹性模量测定用仪器设备、试样及试验步骤、结果与计算、试验报告。
本标准适用于石墨电极弹性模量的测定。2　定义
弹性模量是材料在外力作用下，应力与伸长或压缩弹性形变之间关系的量度，其数值为试样横截面所受应力与应变之比。
3仪器和设备
3.1驱动电路：有一个能产生20kH～2.5MH的超声波脉冲发生器。3.2输入传感器。
3.3输出传感器。
3.4超声波传输时间自动显示器或双踪示波器。4试样
4.1试样为加工后的成品石墨电极，截面均匀无附加液体。试样端面对石墨电极轴线的垂直度偏差不大于0.125mm。
4.2重量的称量和尺寸的测量应准确至±0.5%以内。5试验步骤
5.1按下图连接装置，将仪器预热15min。5.2在输人、输出传感器上涂抹适宜的耦合剂。5.3将输人、输出传感器对接，测定仪器和传感器的固有传播时间。5.4将输入、输出传感器分别压在石墨电极两端接头孔底的中心部位，测定超声波的传播时间。中华人民共和国冶金工业部1993-12-08批准1994-01-01实施
6 试验结果的计算
YB/T5212--93
102541

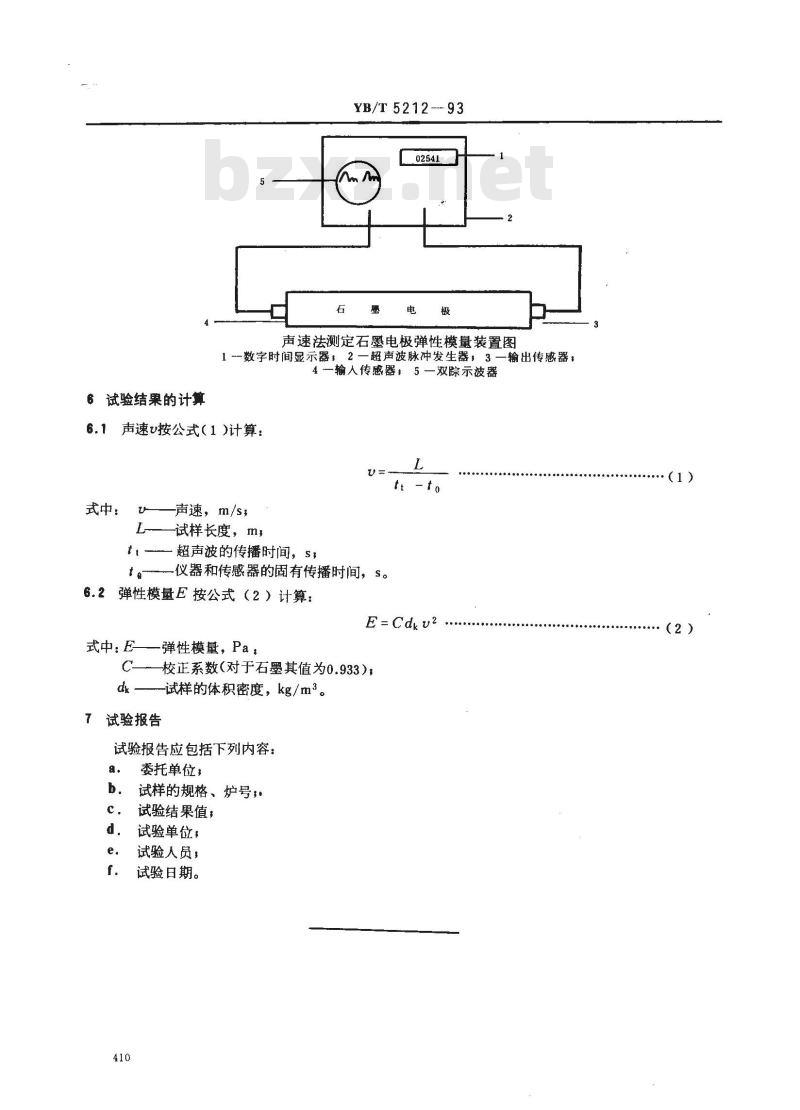

声速法测定石墨电极弹性模量装置图1数字时间显示器，2一超声波脉冲发生器，3一输出传感器；4一输人传感器，5一双踪示波器6.1声速按公式（1）计算：
tt -to
式中：
声速，m/s，
-试样长度，m，
tt——超声波的传播时间，s1
仪器和传感器的固有传播时间，s。弹性模量E按公式（2）计算：
E=Cdk2
式中：E
弹性模量，Pa：
校正系数（对于石墨其值为0.933），dk
-试样的体积密度，kg/m3。
7试验报告
试验报告应包括下列内容：
委托单位，
试样的规格、炉号
试验结果值，
试验单位，
试验人员，
试验日期。wwW.bzxz.Net
（1）
YB/T5212—93
附加说明：
本标准由冶金工业部炭素材料质量监督检测中心起草。本标准主要起草人朱序凯。
