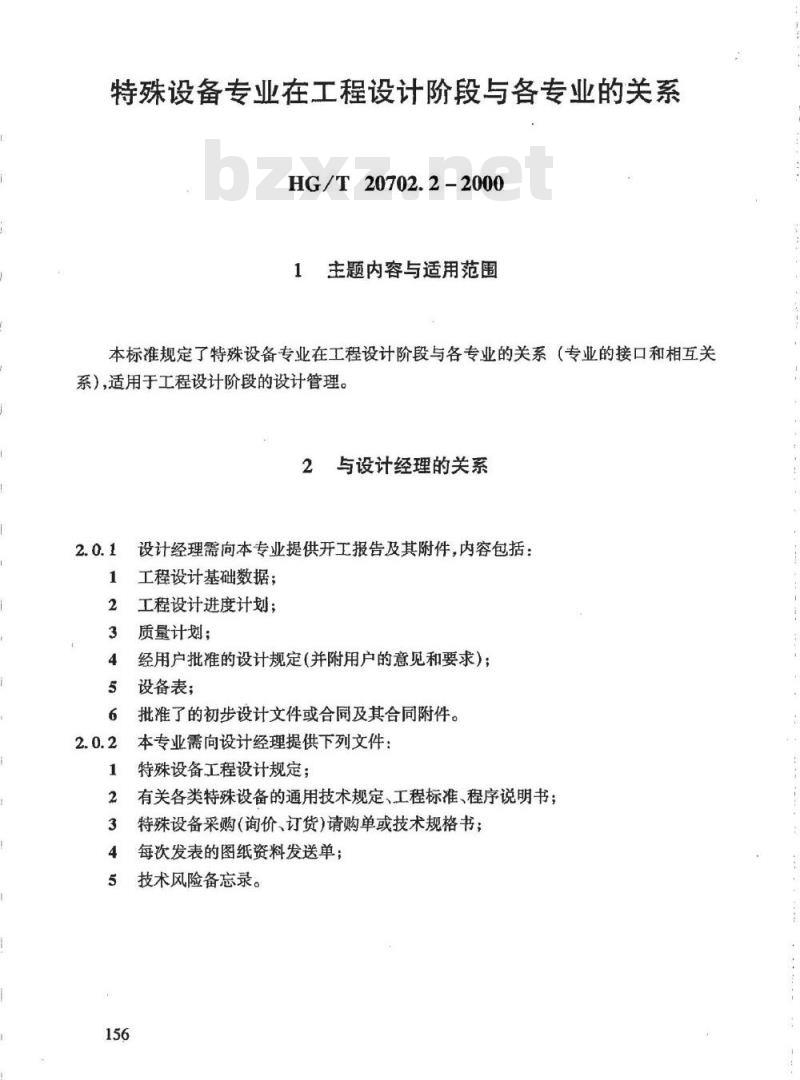

特殊设备专业在工程设计阶段与各专业的关系HG/T 20702.2-2000
主题内容与适用范围
本标准规定了特殊设备专业在工程设计阶段与各专业的关系（专业的接口和相互关系），适用于工程设计阶段的设计管理。2与设计经理的关系
设计经理需向本专业提供开工报告及其附件，内容包括：工程设计基础数据：
工程设计进度计划：
质量计划；
经用户批准的设计规定（并附用户的意见和要求）；设备表；
批准了的初步设计文件或合同及其合同附件。本专业需向设计经理提供下列文件：特殊设备工程设计规定；
有关各类特殊设备的通用技术规定、工程标准、程序说明书：特殊设备采购（询价、订货）请购单或技术规格书：每次发表的图纸资料发送单；
技术风险备忘录。

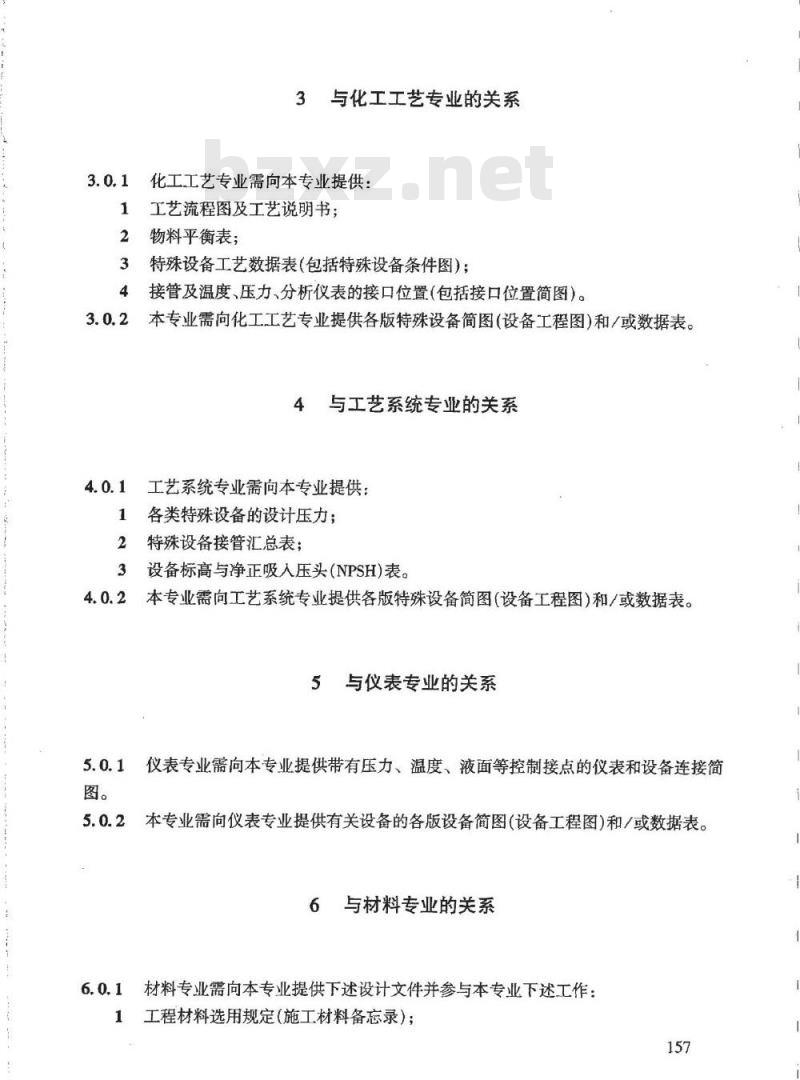

3与化工工艺专业的关系
化工工艺专业需向本专业提供：工艺流程图及工艺说明书；
物料平衡表；
特殊设备工艺数据表（包括特殊设备条件图）：接管及温度、压力、分析仪表的接口位置(包括接口位置简图)。本专业需向化工工艺专业提供各版特殊设备简图（设备工程图）和/或数据表。4与工艺系统专业的关系
工艺系统专业需向本专业提供：各类特殊设备的设计压力；
特殊设备接管汇总表；
设备标高与净正吸入压头（NPSH)表。本专业需向工艺系统专业提供各版特殊设备简图（设备工程图）和/或数据表。5与仪表专业的关系
仪表专业需向本专业提供带有压力、温度、液面等控制接点的仪表和设备连接简5.0.1
5.0.2本专业需向仪表专业提供有关设备的各版设备简图(设备工程图)和/或数据表。6与材料专业的关系
材料专业需向本专业提供下述设计文件并参与本专业下述工作：6.0.1

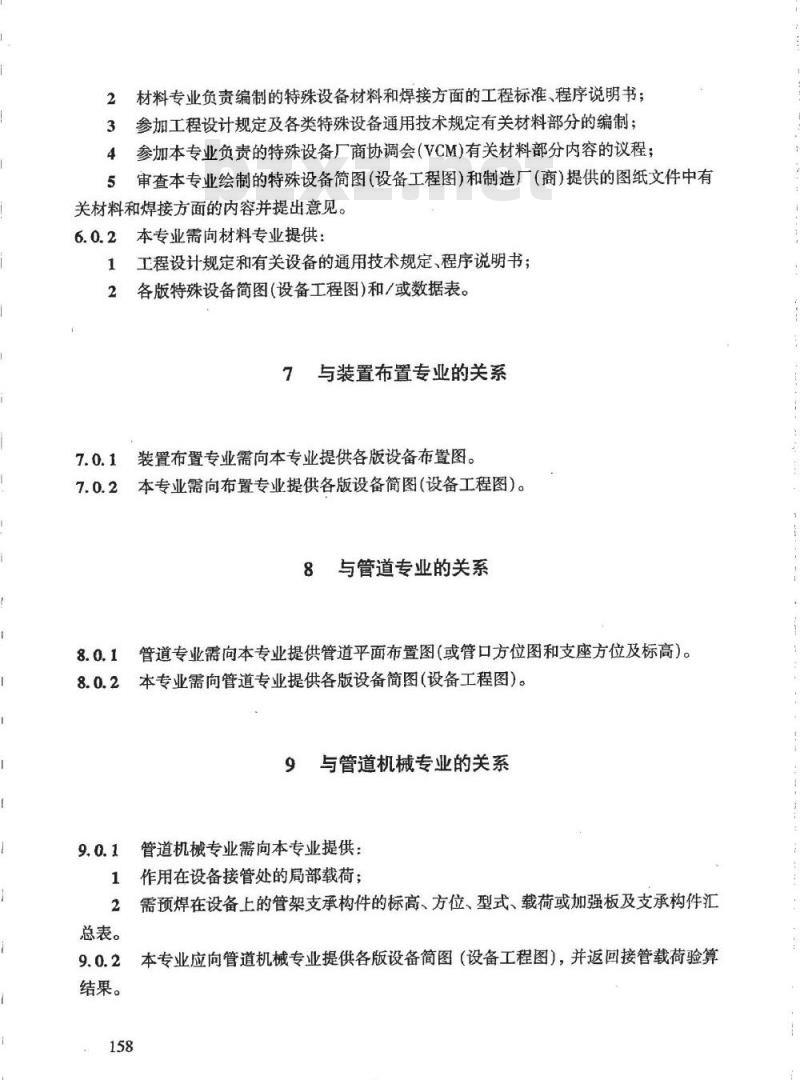

1工程材料选用规定（施工材料备忘录）；157
2材料专业负责编制的特殊设备材料和焊接方面的工程标准、程序说明书；参加工程设计规定及各类特殊设备通用技术规定有关材料部分的编制；3
参加本专业负责的特殊设备厂商协调会(VCM)有关材料部分内容的议程：审查本专业绘制的特殊设备简图（设备工程图）和制造厂(商）提供的图纸文件中有5
关材料和焊接方面的内容并提出意见。6.0.2本专业需向材料专业提供
工程设计规定和有关设备的通用技术规定、程序说明书；1
各版特殊设备简图(设备工程图)和/或数据表。2
7与装置布置专业的关系
7.0.1装置布置专业需向本专业提供各版设备布置图。7.0.2本专业需向布置专业提供各版设备简图（设备工程图)。8与管道专业的关系
管道专业需向本专业提供管道平面布置图（或管口方位图和支座方位及标高）。8.0.1
8.0.2本专业需向管道专业提供各版设备简图（设备工程图）。9与管道机械专业的关系
管道机械专业需向本专业提供：9.0.1
作用在设备接管处的局部载荷；1
2需预焊在设备上的管架支承构件的标高、方位、型式、载荷或加强板及支承构件汇总表。
9.0.2本专业应向管道机械专业提供各版设备简图（设备工程图），并返回接管载荷验算结果。

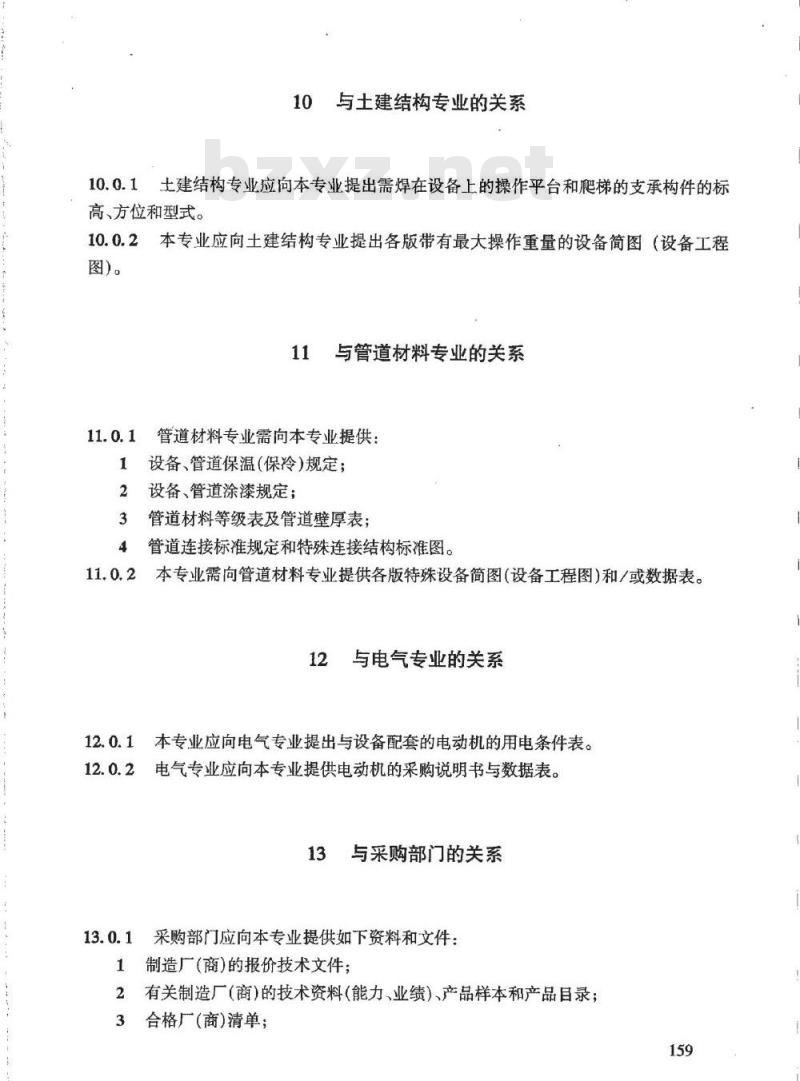

10与土建结构专业的关系
10.0.1土建结构专业应向本专业提出需焊在设备上的操作平台和爬梯的支承构件的标高、方位和型式。
10.0.2本专业应向土建结构专业提出各版带有最大操作重量的设备简图（设备工程图）。bzxZ.net
与管道材料专业的关系
管道材料专业需向本专业提供：设备、管道保温（保冷）规定；设备、管道涂漆规定；
管道材料等级表及管道壁厚表；管道连接标准规定和特殊连接结构标准图。本专业需向管道材料专业提供各版特殊设备简图（设备工程图）和/或数据表。与电气专业的关系
12.0.1本专业应向电气专业提出与设备配套的电动机的用电条件表。电气专业应向本专业提供电动机的采购说明书与数据表。12.0.2
13与采购部门的关系
采购部门应向本专业提供如下资料和文件：制造厂（商）的报价技术文件：2有关制造厂（商)的技术资料（能力、业绩）、产品样本和产品目录；3合格厂（商)清单；

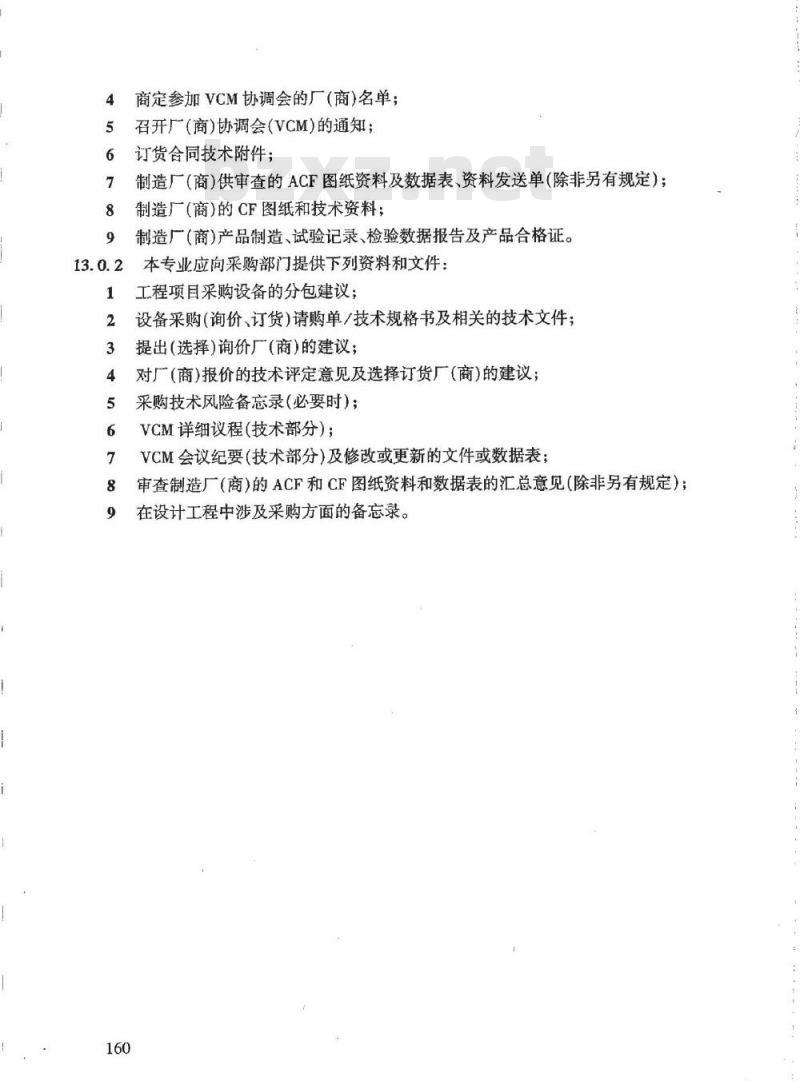

商定参加VCM协调会的厂（商）名单；召开厂（商)协调会(VCM)的通知；订货合同技术附件；
制造厂（商）供审查的ACF图纸资料及数据表、资料发送单（除非另有规定）；制造厂（商)的CF图纸和技术资料；制造厂（商）产品制造、试验记录、检验数据报告及产品合格证。本专业应向采购部门提供下列资料和文件：工程项目采购设备的分包建议；设备采购（询价、订货）请购单/技术规格书及相关的技术文件；提出（选择）询价厂（商）的建议；对厂（商）报价的技术评定意见及选择订货厂（商)的建议；采购技术风险备忘录（必要时）：VCM详细议程（技术部分）：
VCM会议纪要（技术部分）及修改或更新的文件或数据表；审查制造厂（商）的ACF和CF图纸资料和数据表的汇总意见（除非另有规定）；在设计工程中涉及采购方面的备忘录。160
