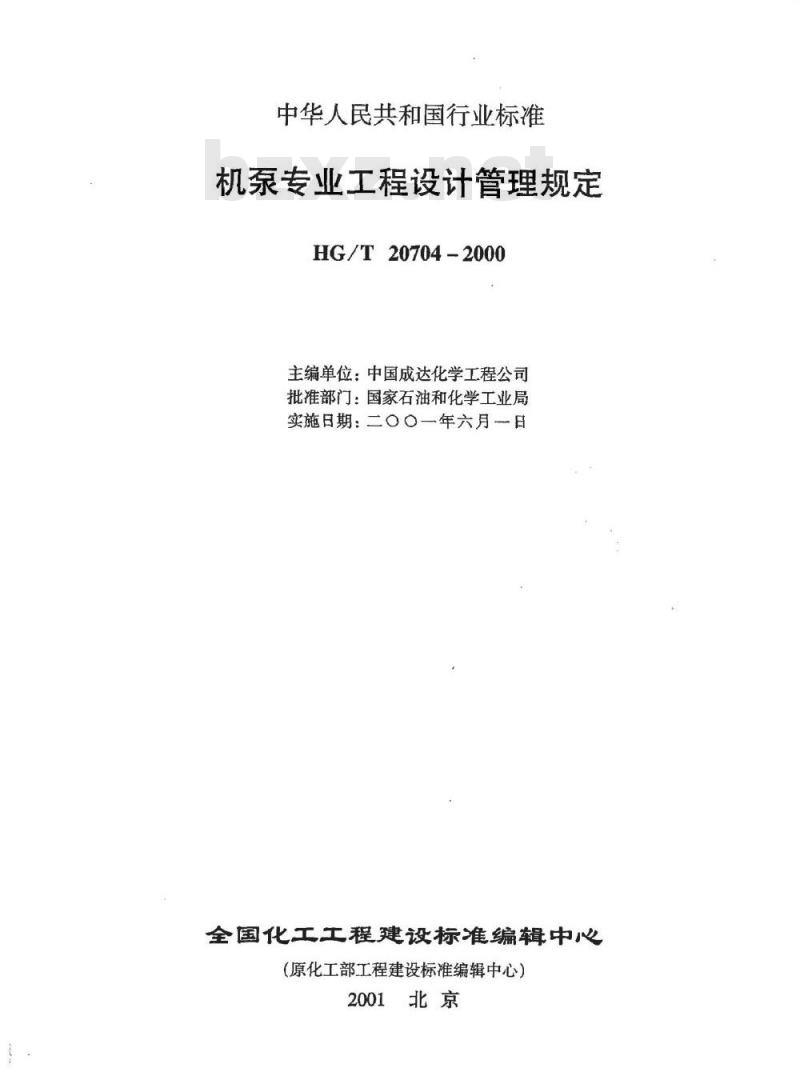

中华人民共和国行业标准
机泵专业工程设计管理规定
HG/T20704-2000
主编单位：中国成达化学工程公司批准部门：国家石油和化学工业局实施日期：二〇〇一年六月日
全国化工工程建设标准编辑中心（原化工部工程建设标准编辑中心）2001

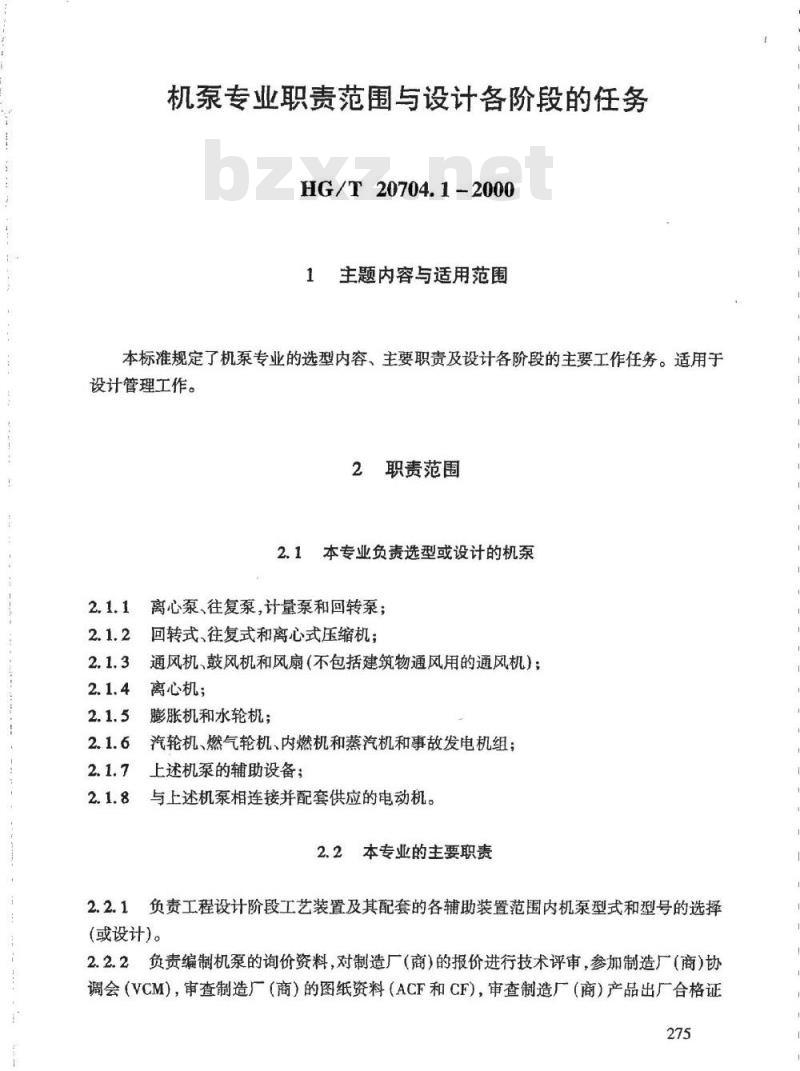

机泵专业职责范围与设计各阶段的任务HG/T20704.1-2000
主题内容与适用范围
本标准规定了机泵专业的选型内容、主要职责及设计各阶段的主要工作任务。适用于设计管理工作。
2职责范围
2.1本专业负责选型或设计的机泵2.1.1
离心泵、往复泵,计量泵和回转泵：回转式、往复式和离心式压缩机通风机、鼓风机和风扇（不包括建筑物通风用的通风机）：离心机；
膨胀机和水轮机；
汽轮机、燃气轮机、内燃机和蒸汽机和事故发电机组；上述机泵的辅助设备；
与上述机泵相连接并配套供应的电动机。2.2本专业的主要职责下载标准就来标准下载网
负责工程设计阶段工艺装置及其配套的各辅助装置范围内机泵型式和型号的选择2.2.1
(或设计)。
2.2.2负责编制机泵的询价资料，对制造厂（商）的报价进行技术评审，参加制造厂（商）协调会（VCM)，审查制造厂（商）的图纸资料（ACF和CF)，审查制造厂（商）产品出厂合格证275

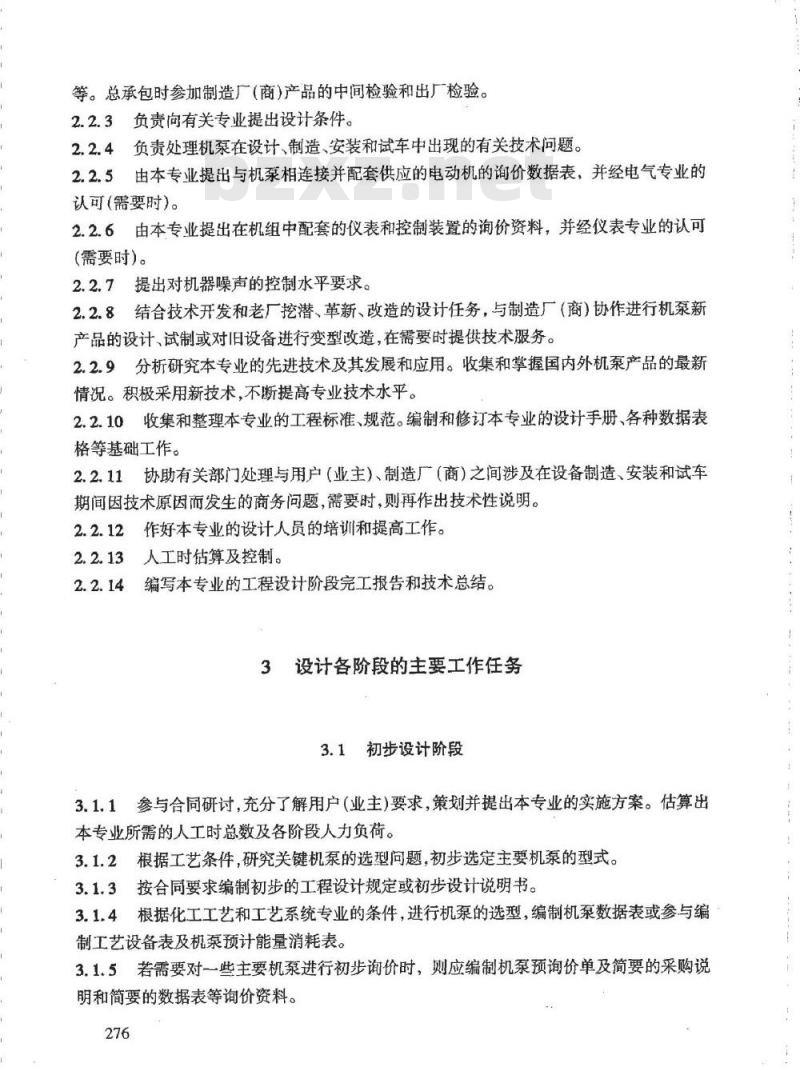

等。总承包时参加制造厂（商)产品的中间检验和出厂检验。2.2.3负责向有关专业提出设计条件。2.2.4负责处理机泵在设计、制造、安装和试车中出现的有关技术问题。由本专业提出与机泵相连接并配套供应的电动机的询价数据表，并经电气专业的2.2.5
认可(需要时)。
2.2.6由本专业提出在机组中配套的仪表和控制装置的询价资料，并经仪表专业的认可(需要时)。
提出对机器噪声的控制水平要求。2.2.73
2.2.8结合技术开发和老厂挖潜、革新、改造的设计任务，与制造厂（商）协作进行机泵新产品的设计、试制或对旧设备进行变型改造，在需要时提供技术服务。2.2.9分析研究本专业的先进技术及其发展和应用。收集和掌握国内外机泵产品的最新情况。积极采用新技术，不断提高专业技术水平。2.2.10收集和整理本专业的工程标准、规范。编制和修订本专业的设计手册、各种数据表格等基础工作。
协助有关部门处理与用户（业主）、制造厂（商）之间涉及在设备制造、安装和试车2.2.11
期间因技术原因而发生的商务问题，需要时，则再作出技术性说明。2.2.12作好本专业的设计人员的培训和提高工作。2.2.13人工时估算及控制。
编写本专业的工程设计阶段完工报告和技术总结。2.2.14
设计各阶段的主要工作任务
3.1初步设计阶段
3.1.1、参与合同研讨，充分了解用户（业主）要求，策划并提出本专业的实施方案。估算出本专业所需的人工时总数及各阶段人力负荷。3.1.2根据工艺条件，研究关键机泵的选型问题，初步选定主要机泵的型式。按合同要求编制初步的工程设计规定或初步设计说明书。3.1.3
3.1.4根据化工工艺和工艺系统专业的条件，进行机泵的选型，编制机泵数据表或参与编制工艺设备表及机泵预计能量消耗表。3.1.5若需要对一些主要机泵进行初步询价时，则应编制机泵预询价单及简要的采购说明和简要的数据表等询价资料。276

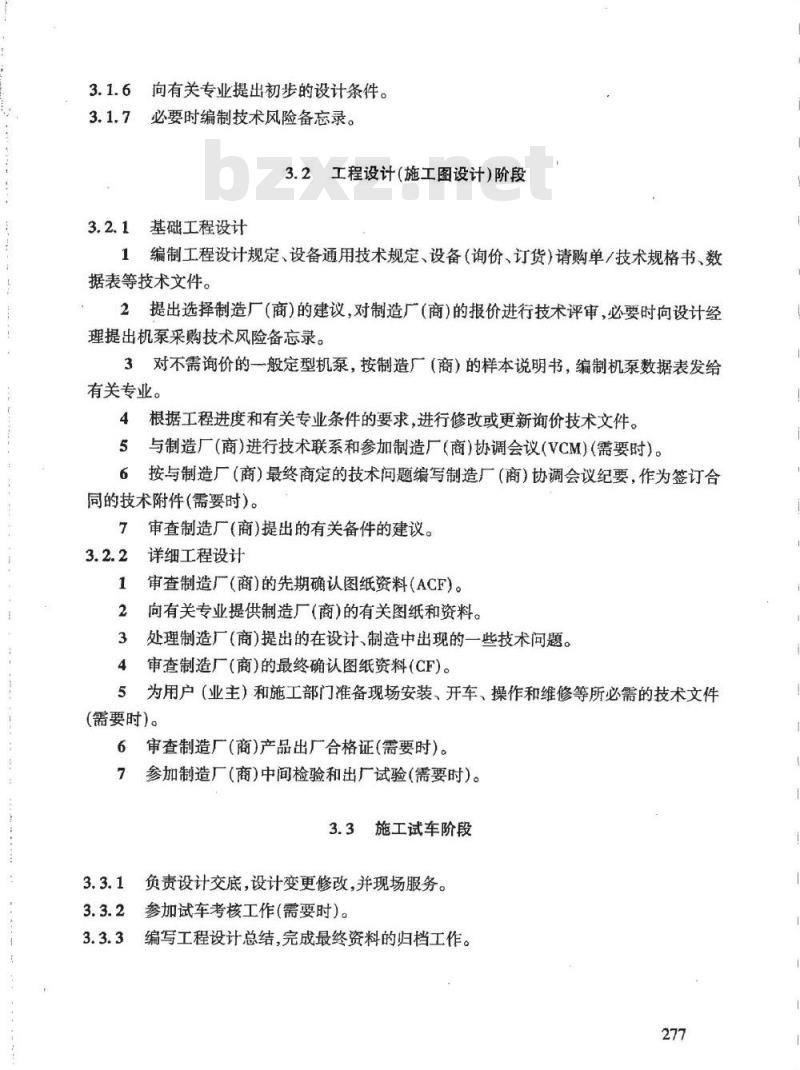

向有关专业提出初步的设计条件。必要时编制技术风险备忘录。
工程设计（施工图设计）阶段
基础工程设计
编制工程设计规定、设备通用技术规定、设备（询价、订货）请购单/技术规格书、数据表等技术文件。
提出选择制造厂（商)的建议，对制造厂（商)的报价进行技术评审，必要时向设计经2
理提出机泵采购技术风险备忘录。3对不需询价的一般定型机泵，按制造厂（商）的样本说明书，编制机泵数据表发给有关专业。
根据工程进度和有关专业条件的要求，进行修改或更新询价技术文件。5与制造厂(商)进行技术联系和参加制造厂(商)协调会议(VCM)（需要时）。按与制造厂(商）最终商定的技术问题编写制造厂（商)协调会议纪要，作为签订合6
同的技术附件（需要时）。
审查制造厂（商）提出的有关备件的建议。详细工程设计
审查制造厂（商）的先期确认图纸资料（ACF）。向有关专业提供制造厂(商）的有关图纸和资料。处理制造厂（商）提出的在设计、制造中出现的一些技术问题。审查制造厂(商)的最终确认图纸资料(CF)。5为用户（业主）和施工部门准备现场安装、开车、操作和维修等所必需的技术文件(需要时)。
6审查制造厂(商)产品出厂合格证(需要时)。7
参加制造厂（商）中间检验和出厂试验（需要时）。施工试车阶段
负责设计交底，设计变更修改，并现场服务。参加试车考核工作（需要时）。编写工程设计总结，完成最终资料的归档工作。277
