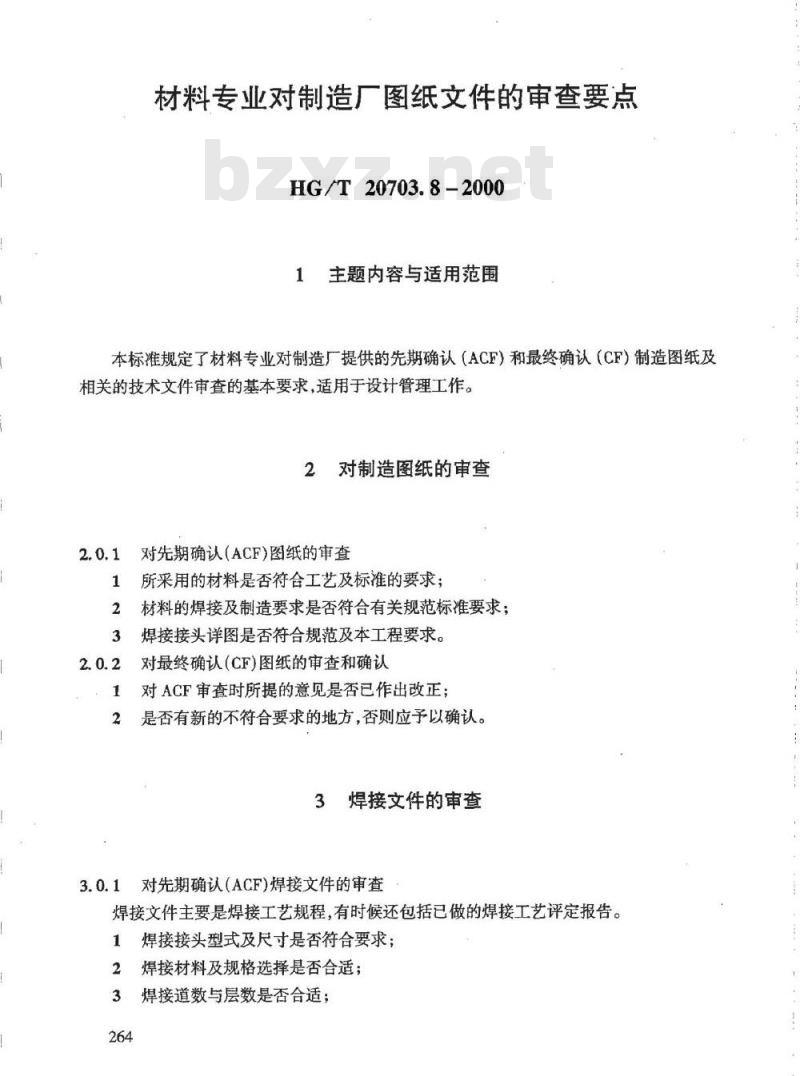

材料专业对制造厂图纸文件的审查要点HG/T20703.8-2000
主题内容与适用范围
本标准规定了材料专业对制造厂提供的先期确认（ACF）和最终确认（CF）制造图纸及相关的技术文件审查的基本要求，适用于设计管理工作。2对制造图纸的审查免费标准下载网bzxz
对先期确认(ACF)图纸的审查
所采用的材料是否符合工艺及标准的要求；材料的焊接及制造要求是否符合有关规范标准要求；焊接接头详图是否符合规范及本工程要求。对最终确认(CF)图纸的审查和确认对ACF审查时所提的意见是否已作出改正：是否有新的不符合要求的地方，否则应予以确认。3
焊接文件的审查
3.0.1对先期确认（ACF)焊接文件的审查焊接文件主要是焊接工艺规程，有时候还包括已做的焊接工艺评定报告。焊接接头型式及尺寸是否符合要求；1
焊接材料及规格选择是否合适；2
焊接道数与层数是否合适：
焊接参数（电流、电压、焊接速度、层间温度等）是否合适；如需热处理，热处理是否合适：如需耐腐蚀试验，耐腐蚀试验是否合适。对最终确认(CF)焊接文件的审查和确认对ACF审查时所提的意见是否已作出改正；是否有新的不符合要求的地方，否则应予以确认。265
