【化工行业标准(HG)】 设备布置模型设计规定(附条文说明)

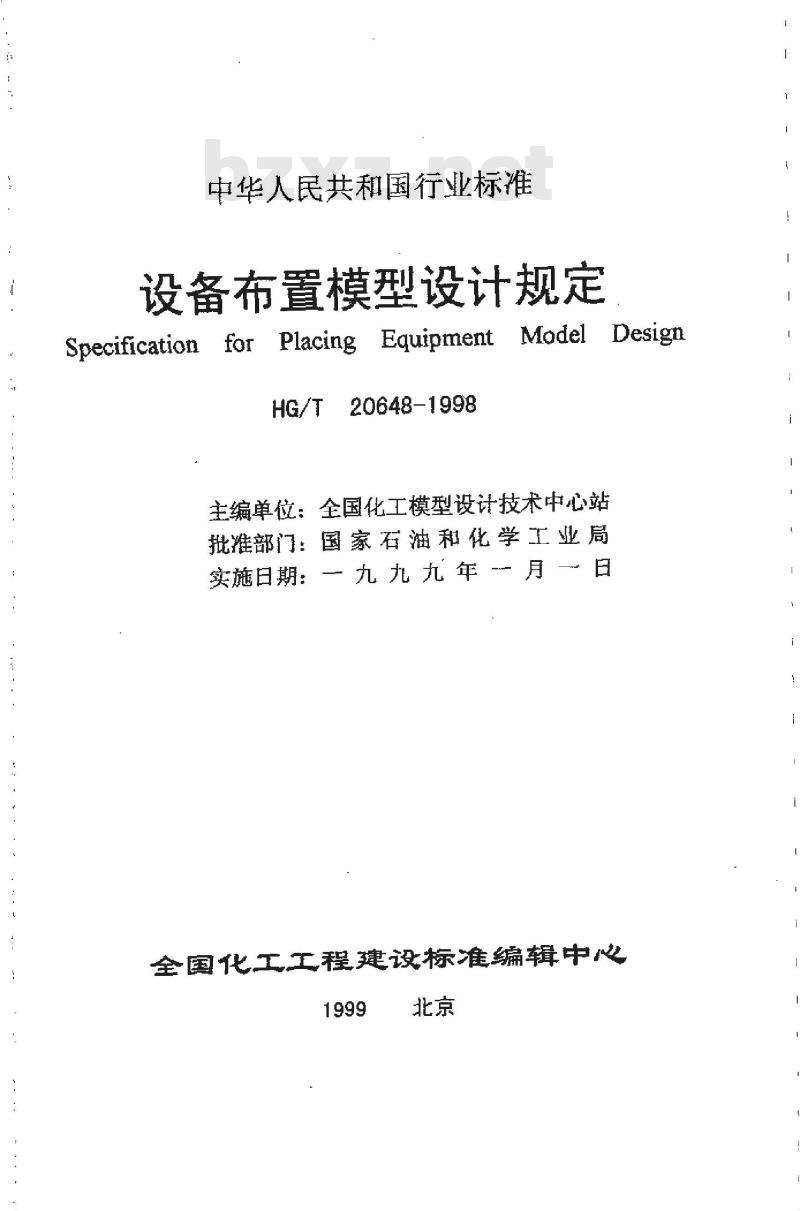

中华人民共和国行业标准
设备布置模型设计规定
Specification for Placing Equipment Model DesignHG/T20648-1998
主编单位：全国化工模型设计技术中心站批准部门：国家石油租化学工业局实施日期：一九九九年月日
全国化工工程建设标准编辑中心1999

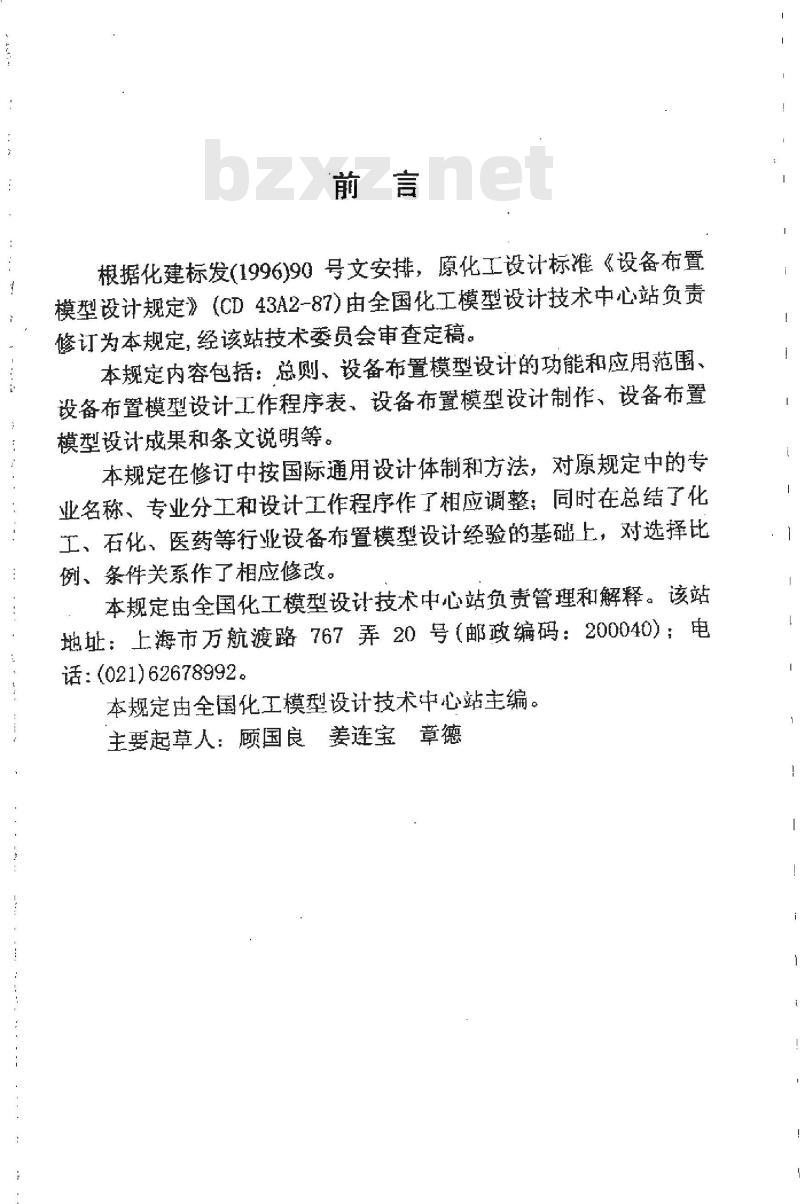

根据化建标发（1996)90号文安排，原化工设计标准《设备布置模型设计规定》（CD43A2-87)由全国化工模型设计技术中心站负责修订为本规定，经该站技术委员会审查定稿。本规定内容包括：总则、设备布置模型设计的功能和应用范围、设备布置模型设计工作程序表、设备布置模型设计制作、设备布置模型设计成果和条文说明等。
本规定在修订中按国际通用设计体制和方法，对原规定中的专业名称、专业分工和设计工作程序作了相应调整：同时在总结了化工、石化、医药等行业设备布置模型设计经验的基础上，对选择比例、条件关系作了相应修改。
本规定由全国化工模型设计技术中心站负责管理和解释。该站地址：上海市万航渡路767弄20号（邮政编码：200040）；电话：（021)62678992。

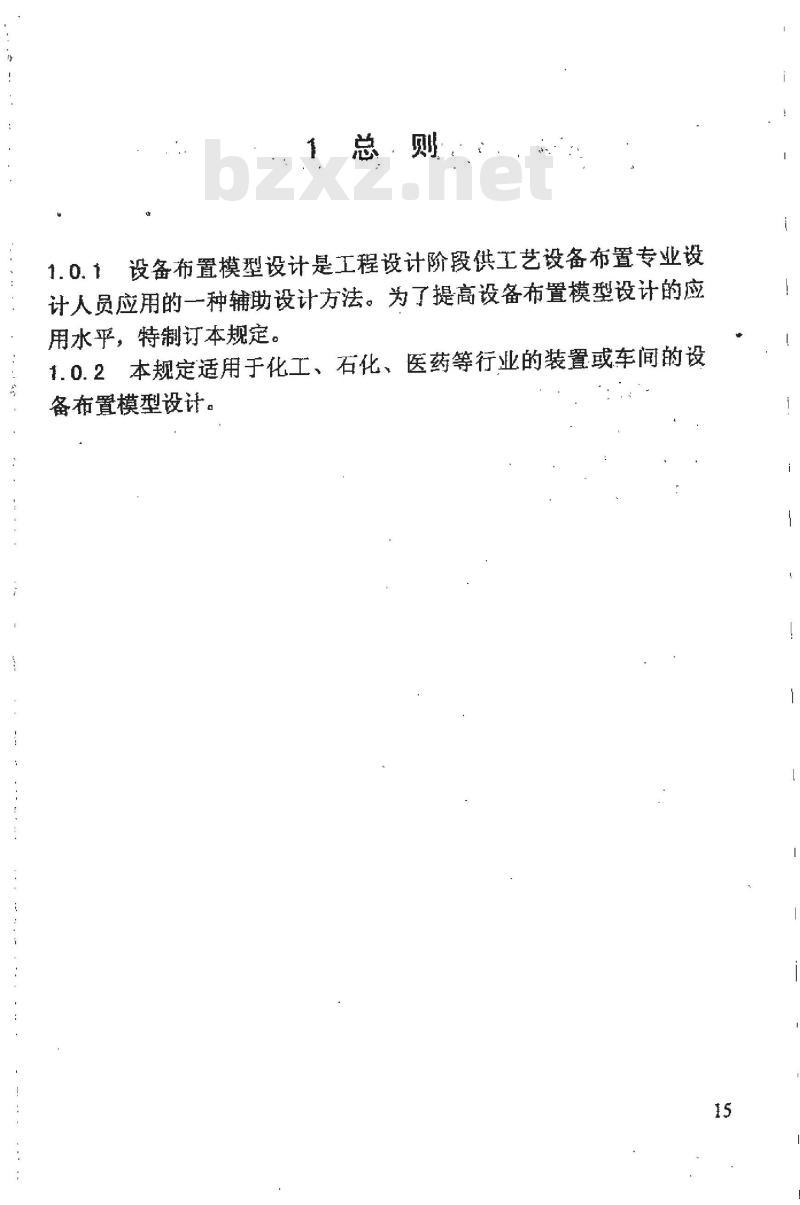

本规定由全国化工模型设计技术中心站主编。主要起草人：顾国良．姜连宝　章德　设备布置模型设计是工程设计阶段供工艺设备布置专业设1.0.1
计人员应用的一种辅助设计方法。为了提高设备布置模型设计的应用水乎，特制订本规定，
，本规定适用于化工、石化、医药等行业的装置或车间的设1.0.2
备布置模型设计。
2设备布置模型设计的功能和应用范围21
设备布置模型设计的功能
2.1.1：供工艺设备布置专业的设计人员进行装置或车间的设备布置方案设计构思和方案比较。
2.1.2供与装置或车间布置设计有关的专业设计人员，对提出的设备布置方案共同讨论、研究互相间的设计条件关系。2.1.3供设计审查。
2.2设备布置模型设计的应用范围在工程设计阶段，具有下列特点的装置或车间的设备布置设计宣采用设备布置模型设计。
采用新工艺、新流程的项目。
2.2.2工艺流程复杂的项目。
2.2.3有复用价值的定型设计项目。2.2.4
技术引进或技术输出项。
豪电涨
龚联颜
工程设计阶段
4设备布置模型设计制作
4.1设备布置模型设计的比例
化工，医药等中、小型规模的装置，模型设计的比例选择4.1.1下载标准就来标准下载网
以1：25～~1：331/3为宜。
4.1.2化肥、石化、炼油等大型装置，模型设计的比例选择以1:33 1/3-1:50为宜。
4.2设备布置模型设计的表达深度4.2.1
模型底盘上应按一定的间距标注出装置的平面坐标网。4.2.2土建厂房或框架应表示出层次和层高、柱间距和跨度、楼梯及楼层的主要开孔位置。
装置内的设备应按比例表示出外形及安装形式。4.2.3
4.2.4装置内工艺主管的走向位置应作示意性的空间表达。设备布置模型应标注出装置名称、选用比例、方向位置、4.2.51
区域平面的纵横向轴线编号、厂房或框架的层高、各设备的位号。4.3设备布置模型制作的技术条件设备布置模型设计过程中以工艺设备布置专业为主协同有关专18
业，向模型设计专业提供下列制作技术条件。基础工程设计阶段的装置设备平、立面布置构思图。4.3.1
设备外形尺寸的设计条件图。
广房或框架设计方案图。
大型操作平台构思图。
4.4设备布置模型制作的材料选择设备布置模型制作的材料应选择标准系列模型元件进行组其它材料应选择易加工成型、易粘接组合的塑料片材，4.4.2
设备布置模型设计成果
供工艺布置专业绘制装置平、立面设备布置图。模型照片随设计文件入库存档。5.0.31
成品模型供送审或设计介绍用。设备布置模型设计规定
20648-1998
条文·说．明
1.0.1~1.0.2本规定适用于化工、石化~医药等行业的装置或车间的设备布置模型设计。
2设备布置模型设计的功能和应用范围2.1本规定与原规定（CD43A2-87，下同）相比，在设备布置模型设计的功能方面，根据实际使用效果作了相应的充实，以充分发挥它应有的作用。
设备布置模型设计工作程序表
本规定与原规定相比，简化了设备布置模型设计工作程序并根据现行的设计体制改革的方向对原规定中的专业名称、专业分工、设计工作程序等重新作了调整。4设备布置模型设计制作
4.1.14.1.2本规定根据化工、石化、医药等行业的不同特点对大、中、小各类规模的装置选择模型设计的比例有不同要求，这次修订对原规定中推荐的模型选择比例作了相应的调整。4.3本规定将原规定中“设备布置模型设计依据”改为“设备布置模型制作的技术条件，并明确了以工艺设备布置专业为主协同有关专业，向模型设计专业提供制作时技术条件的要求。22
资在编辑
瓶叛权斯有
翻印必究
中华人共和国行业标准
总体模型设计规定
设备布蓬模型设计规定
:HG7T 20647-20648-1998
全国化工工程建设标准编辑中心（原化工部工程建设标编辑中心）北京平里北梅化工大院学号楼
邮政编码：10013
摩坊市光达胶印广
1999年1月
