【化工行业标准(HG)】 化工装置管道材料控制专业提出的设计条件

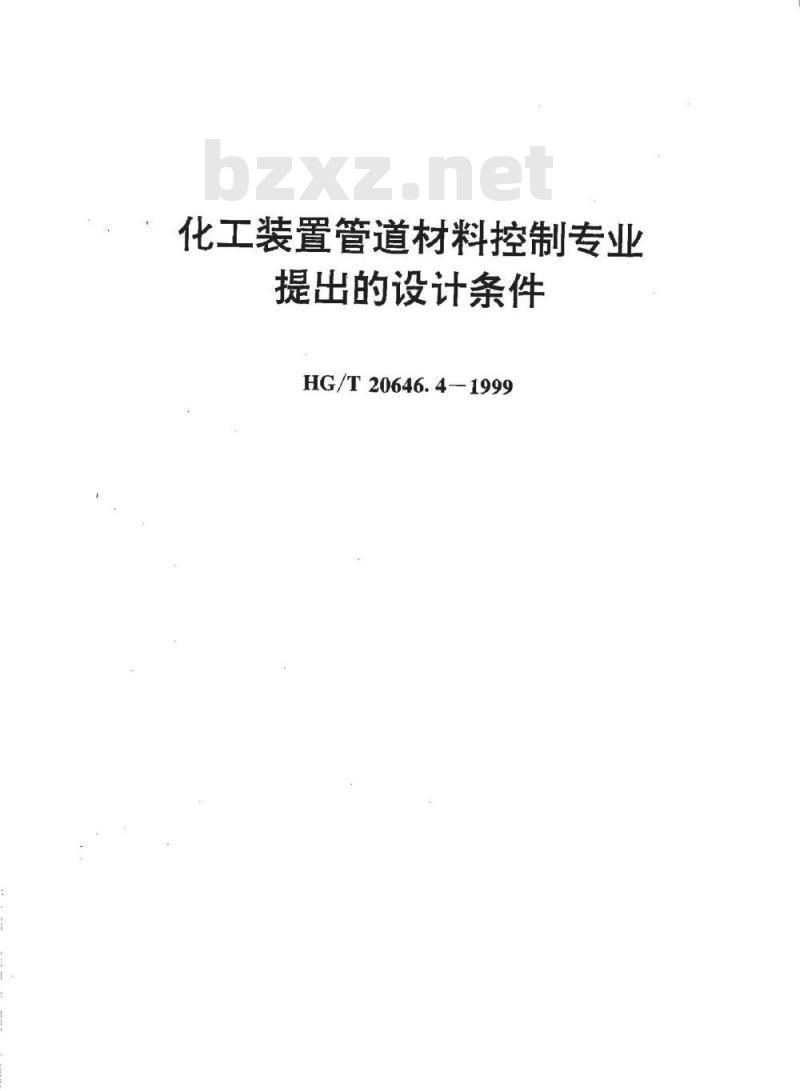

化工装置管道材料控制专业
提出的设计条件
HG/T20646.4-1999

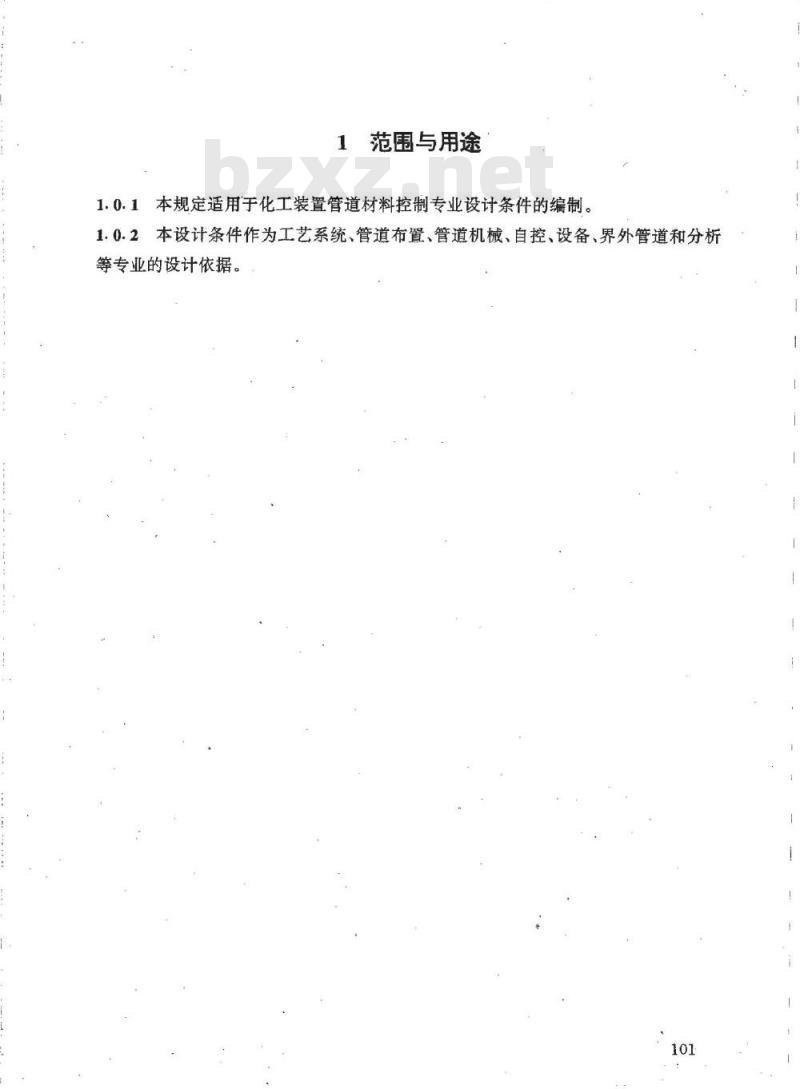

范围与用途
1.0.1本规定适用于化工装置管道材料控制专业设计条件的编制。1.0.2本设计条件作为工艺系统、管道布置、管道机械、自控、设备、界外管道和分析等专业的设计依据。

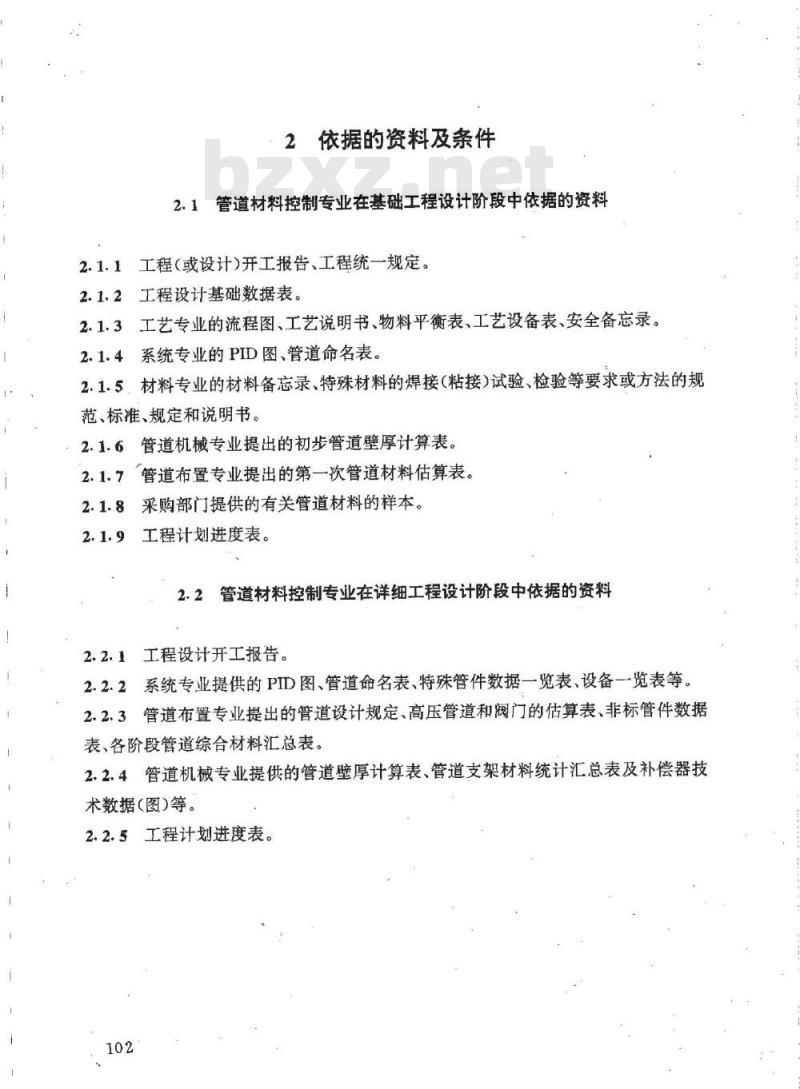

2依据的资料及条件
管道材料控制专业在基础工程设计阶段中依据的资料2.1www.bzxz.net
2.1.1工程（或设计）开工报告、工程统一规定。2.1.2工程设计基础数据表。
2.1.3工艺专业的流程图、工艺说明书、物料平衡表、工艺设备表、安全备忘录，2.1.4系统专业的PID图、管道命名表。2.1.5、材料专业的材料备忘录、特殊材料的焊接（粘接）试验、检验等要求或方法的规范、标准、规定和说明书、
管道机械专业提出的初步管道壁厚计算表。管道布置专业提出的第一次管道材料估算表。采购部门提供的有关管道材料的样本。2.1.8
工程计划进度表。
2.2管道材料控制专业在详细工程设计阶段中依据的资料2.2.1工程设计开工报告。
2.2.2系统专业提供的PID图、管道命名表、特殊管件数据一览表、设备一览表等。管道布置专业提出的管道设计规定、高压管道和阀门的估算表、非标管件数据2.2.3
表、各阶段管道综合材料汇总表。2.2.4管道机械专业提供的管道壁厚计算表、管道支架材料统计汇总表及补偿器技术数据(图)等。
2.2.5工程计划进度表。

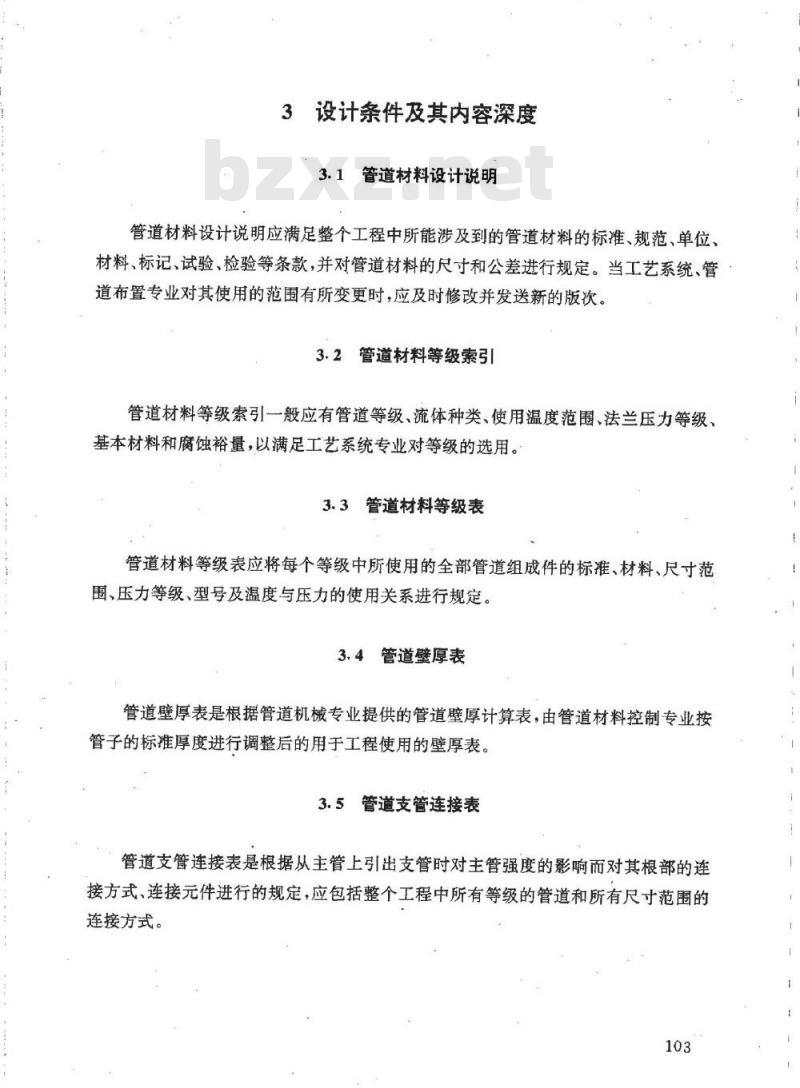

3设计条件及其内容深度
3.1管道材料设计说明
管道材料设计说明应满足整个工程中所能涉及到的管道材料的标准、规范、单位、材料、标记、试验、检验等条款，并对管道材料的尺寸和公差进行规定。当工艺系统、管道布置专业对其使用的范围有所变更时，应及时修改并发送新的版次。3.2管道材料等级索引
管道材料等级索引一般应有管道等级、流体种类、使用温度范围、法兰压力等级基本材料和腐蚀裕量，以满足工艺系统专业对等级的选用。3.3
管道材料等级表
管道材料等级表应将每个等级中所使用的全部管道组成件的标准、材料、尺寸范围、压力等级、型号及温度与压力的使用关系进行规定。3.4管道壁厚表
管道壁厚表是根据管道机械专业提供的管道壁厚计算表，由管道材料控制专业按管子的标准厚度进行调整后的用于工程使用的壁厚表。3.5管道支管连接表
管道支管连接表是根据从主管上引出支管时对主管强度的影响而对其根部的连接方式、连接元件进行的规定，应包括整个工程中所有等级的管道和所有尺寸范围的连接方式。

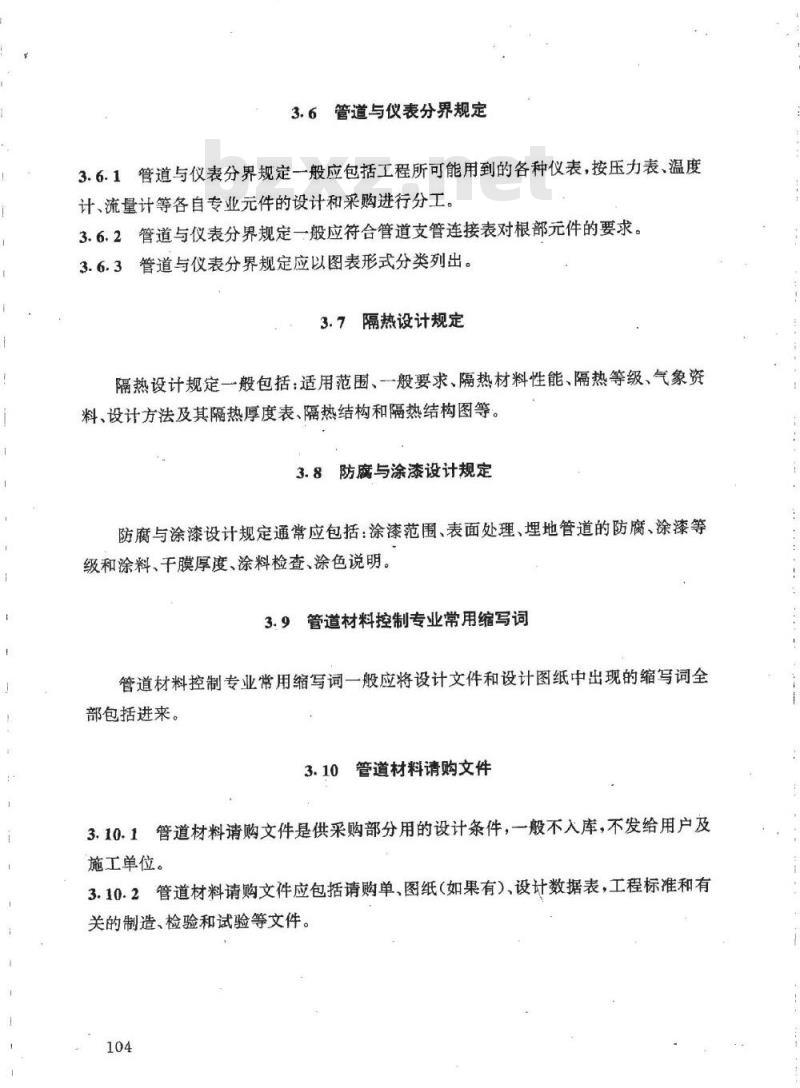

3.6管道与仪表分界规定
3.6.1管道与仪表分界规定一般应包括工程所可能用到的各种仪表，按压力表、温度计、流量计等各自专业元件的设计和采购进行分工。3.6.2管道与仪表分界规定一般应符合管道支管连接表对根部元件的要求。3.6.3管道与仪表分界规定应以图表形式分类列出。3.7隔热设计规定
隔热设计规定一般包括：适用范围、一般要求、隔热材料性能、隔热等级、气象资料、设计方法及其隔热厚度表、隔热结构和隔热结构图等。3.8防腐与涂漆设计规定
防腐与涂漆设计规定通常应包括：涂漆范围、表面处理、埋地管道的防腐、涂漆等级和涂料、干膜厚度、涂料检查、涂色说明。3.9管道材料控制专业常用缩写词管道材料控制专业常用缩写词一般应将设计文件和设计图纸中出现的缩写词全部包括进来。
管道材料请购文件
3.10.1管道材料请购文件是供采购部分用的设计条件，一般不入库，不发给用户及施工单位。
3.10.2管道材料请购文件应包括请购单、图纸（如果有）设计数据表，工程标准和有关的制造、检验和试验等文件。104
