【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第1部分:接角线吊弦线夹

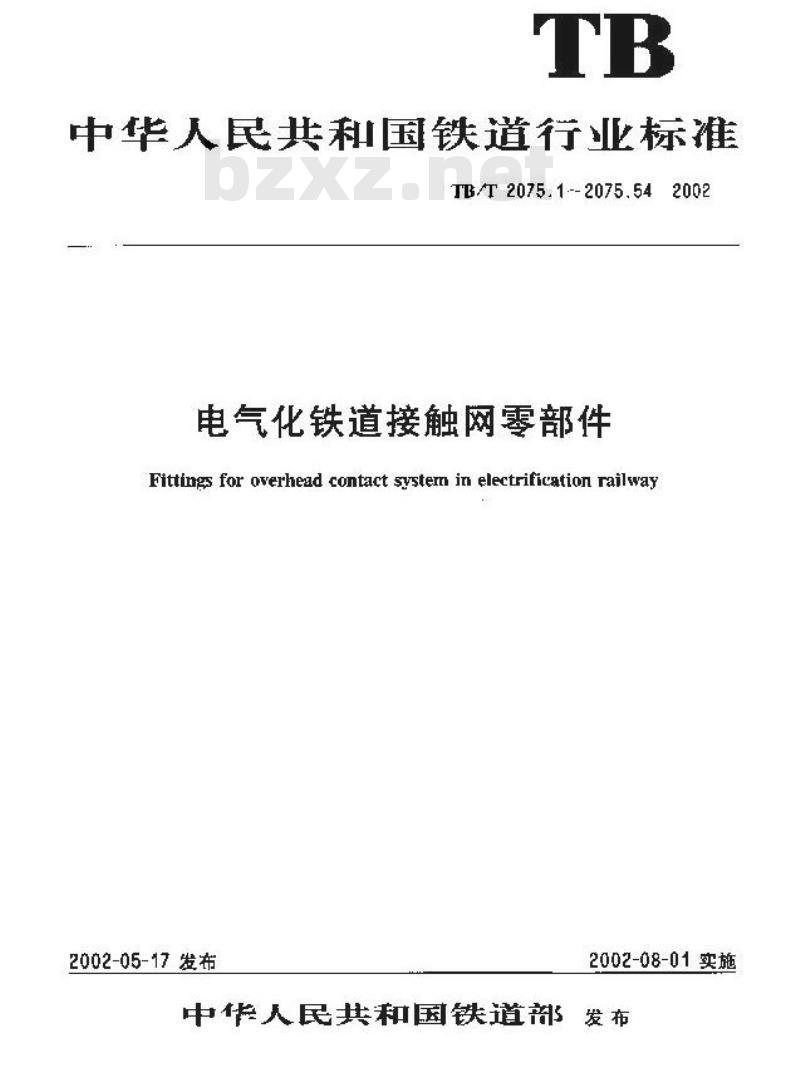

中华人民共和国铁道行业标准
TB/T 2075.1-2075.542002
电气化铁道接触网零部件
Fittings for overhead contact systern in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布
TB/T2075（出气化铁道接他网季部件)分为54个部分：第1部分：换融毁吊恢线来！
第2部分：孕力索吊弦线夹；
第3郝分：双摘承力常线火：
第4部分：横承力率载夹：
第5部分：接触线中心销结线长：一第6部分：承力常中心铺结线灾：第7部分：件座鞍了：
第H部分：钩头鞍子；
第9部分：吊环：
第10部分：长吊环：
.-第11部分：耳环杆；
第12部分：最吊帮轮：
第13部分：定位线火：
第14部分：支持器：
第15部分：长支持器：
第16部分：定位环线火：
第17部分：定位器：
第1B部分：特型定位器：
第19部分：软定位器：
第20部分：特型软定位器：
第21部分：定位管：
第22部分；践岔；
一第23部分：连接器
第24部分：定位环：
第25部分；长定位环·
第26第分：套管双耳；
-第27部分：套管铰环：
第28部分：钢接触线接头线夹：第29部分：承力索接头线夹；
第30部分：UT型耐张线夹；
-第31部分：桦座模形载夹：
第32部分：双上形线夹，
第33部分：双环杆：
第34都分：接触线整端锚面线类：第5部分：承力索终编固域来
第36部分：碗：
TE/T2075.1—2002
TB/T 2076.1—2002

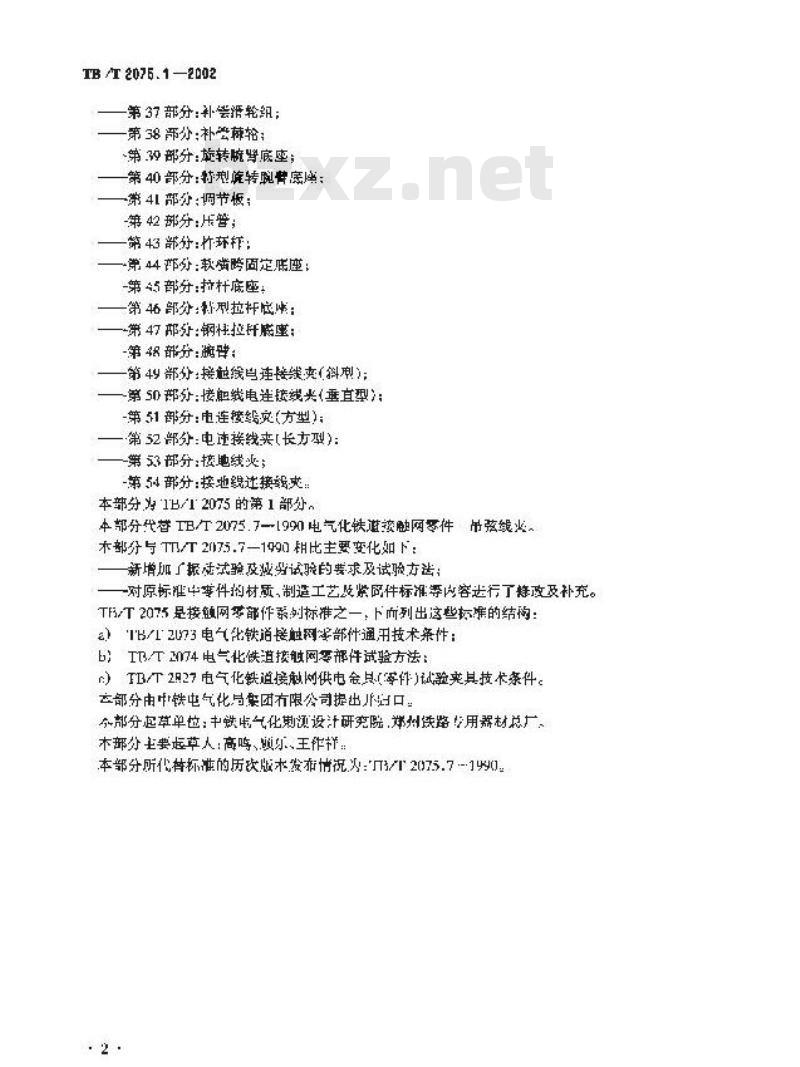

第37部分：补尝据轮组：
第38部分：补尝棘轮：
第39部分：旅转紧底座：
第40部分：特型旋转胞臂底座：第41部分：调节板：bzxZ.net
第42部分：压管：
第43部分：件环秤：
一第44部分：软嘴腾固定底座：-第45部分：拉杆底座：
第46部分：特型拉杆底账：
-第47分：钢程拉纤能座：
-第48部分：施贷：
第49部分：接触线连接线夹（斜到）；-第50部外：接触线电连链线光（垂直型）：-第51部分：电连接线宽（方型）；第52部分：电连接线夹【长方型：-第53部分：接电线火；
-第54部分：接地缆迁接线变：
本部分1B/T2075的第1部分。
本部分代替工B/T2075.71990电气化铁减按触网零件吊弦线火。木部分与T/T2175.7190销比主要变化如下：新增加了振适试验及减劳试验的费求及试验方法-对原标准中零件拍材质，制造工艺皮紧件标准等内容选行了特政及补充。TF/T2075是接网零部件系划标准之一：下而列出这些标准的结构：21B/12U?3电气化铁道接触网等部件通用技术条性：b）TT/T274电气化铁道接触网零部件试验方法：）TB/T2月27电气化铁道接触网供电会具（零件）试验来具技术条件。主部分由铁电气化案团有限公司提出出口今部分起草单世：中缺电气化制领设计研究院，举州埃路用器材总厂。本部分主要起草人：高鸣、题乐王作样本部分所代替标准的历政版本发布情祝为：2075.71902.
1范国

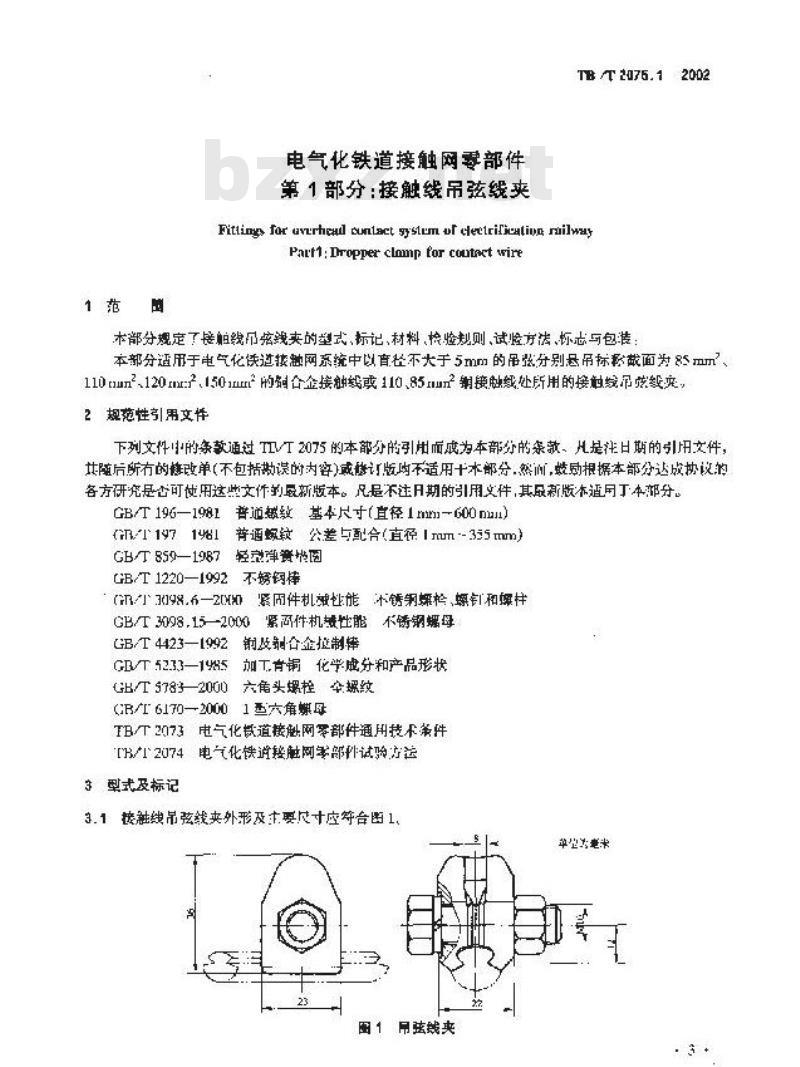

电气化铁道接触网零部件
第1部分：接触线吊弦线夹
TB T 2076.12002
Fittinforuverheal cuntactystum of cleetriicativn railwayPart1: Dropper clomp for coutact wire本部分规定了接恒线币弦线夹的型式，标记、材料、检验规则、试腔方法、标志与包装本部分适用于电气化快接融网系统中以首径不大于5mm的吊张分别悬吊标截面为85mm110mm.120mr:2.1501mr2的合企接独线或110、85m2期接触绒处所用的接触线品逆载充，2规范性引用文性
下列文性的象款通过T/T2075的本部分的引用而成为本部办的条款H是注日期的引用文件，其随后所有的静改单（不包括勘误的内客)或修订版均不适用十本部分.然间，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适同丁本部分GB/T196—1981普通数基车尺寸（直径1ni-600mam)菁通螺较公差与配合（直径1mum355mm）(GR/T1971981
GB/T859—1987
GB/T1220—1992不锈钢摔
（98.6一20紧周件机性能本锈钢螺检，螺针和爆样GB/T3098.15-2000紧商件机摄性能不锈钢螺母GB/T4423—[992铜皮制合企拉制棒GR/T5233—1%85加T育铜化学度分和产品形状GB/T5783—2000六角头螺控伞螺纹GR/6170—20001型六角螺母
TB/T20173电气化摄道接触网零部件通用技不条件[B/T2074电气化铁逍接融网季部件试验方送3型式及标记
3.1接触线吊弦载夹外形及主要尺寸应符台图1单型米
吊弦线夹
TBT2076.1—2002

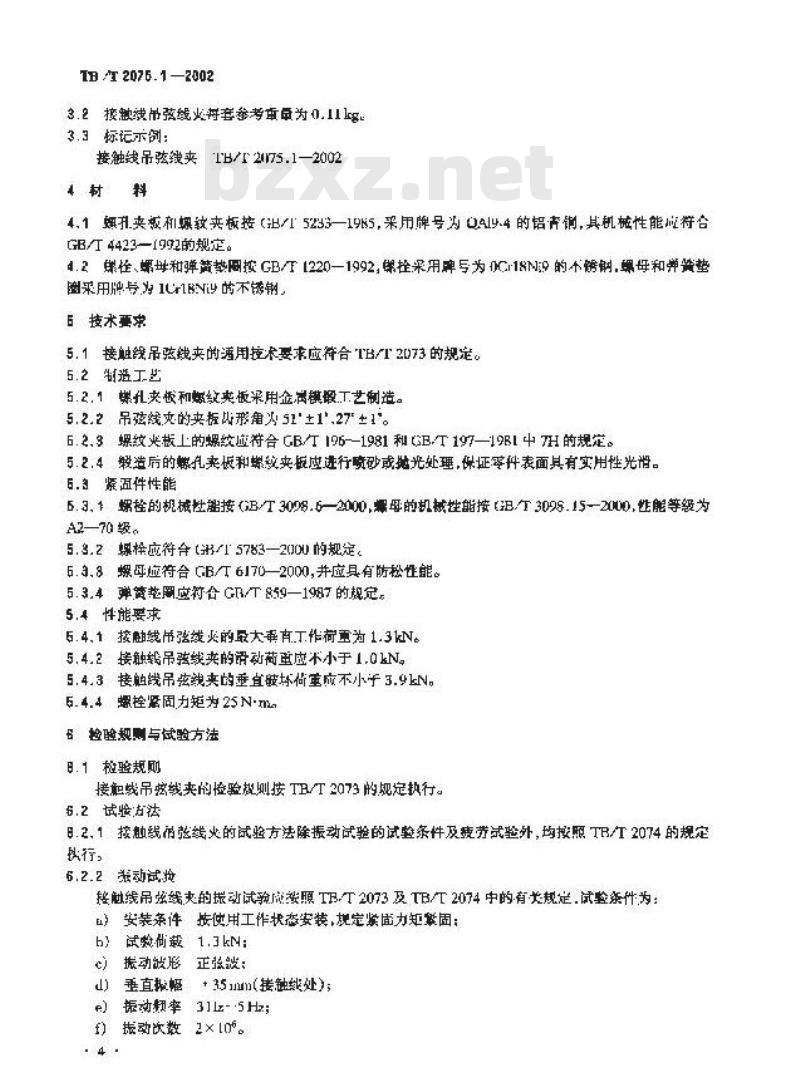

3.2接触绒吊弦线火再套参考重量为0.11kg3.3标记示例：
接触线吊弦线夹
TB/T2075.1—2002
4材料
4.1爆孔夹板和螺教来板按（/15233—1965.采用牌号为0AI4.4的铝声销，其机械性能成符合GB/T4423—1992的规定。
4.2巢性、螺母和弹黄载同按GB/T[220一1992,梯控采用牌为0Cr18M9的不锈钢螺母和弹资垫图采用牌导火1CrKNi的不锈钢
6技术要求
5.1接触线吊弦线夹的用技术要求应符合TB/T2073的规定。5.2制进工
5.2.1孔夹板和纹夹板采用金遇模锻T艺制造。5.2.2吊弦线的夹板比形角为51±127”±1。6.2.3螺纹火板上的螺绞应符合GB/T196--1981利GBT197—19B[中7H的规定。5.2.4鞍造后的蟋孔来板和螺纹夹板应进行喷砂或抛光处理，保证零件表面具有实用性光滑。6.3紧面件性能
6.3.1蜗栓的机械性留按（B/T3008.62000,爆取的机越性能按GT3098.15-2000,性能等级为A2—70级。
5.3.2螺梓应符合（游/T5783—2000的规定。6.3.8螺母应符合GB/T6170—2000,并应具有防松性能。5.3.4弹货整周应符合GR/T859—1987的规定。5.4性能要求
6.4.1按触线吊弦线火的最大再育丁作荷重为1.3kN。5.4.2接触载吊弦线夹的滑动荷重应不小于1.0kN。5.4.3接触线吊弦线夹的垂直破坏荷重应不小于3.9kN。5.4.4螺栓紧周力矩为25N·m
中检险规测与试验方法
日.1检验规则
接战吊离线夹的检验拟则接TE/T2073的规定执行。6.2试验起法
日.2.1按触线而弦线火的试验方法除振动试验的试验条件及疲劳试验外，均按照TB/T2074的规定执行，
6.2.2装动试抢
按触线吊炫线夹的搬动试验成按照TBT2073及TB/T2074中的有关规定.试验条件为：）安装条件按使用工作状态安装，规定紧面力知案固：试数载1.3kN:
c）振动跛形正弦跛：
山）垂直报幅
：+35mm接触线处）
e）振动韧率31lz-5Hz;
f)拨动饮数2×[0%。
6.2.3费劳站驼
6.2.4接触线币效线夹的疲劳试验条件：a）安斐条性按使用工作状态安装，规定紧固力矩紧固：）计验荷裁幅值1.3kN0.39kN
）疲劳交变波形正密波：
d）劳频1H-3Hz
e继劳数5xl0'
TE/T2075.1—2002
6.3经报动试验后，币案毁夹的劳动荷重值与规定总小值相比下降不大于10%。日.4经振动及疲势试验后，吊弦线夹的被坏耐重值与就定最小值相比下净不大于5%，65经娠动及据劳试验后，吊些筛大不成出现裂较，变形等现策。6.6在全部演归试验中，端轻与螺母间·不应出现\咬死现繁：7标患与包
7.1标志
在接触线吊弦线克本体上鸣显易见而又不降低手件性能的地方，用永久性凸字的方法治晰地标用造厂代号和产品型号。
7.2包装
接触线吊弦线丈的包装应符合TB/T2173的规。.5.
