【国家标准(GB)】 手持式电动工具的安全 第二部分 电钻和冲击电钻的专用要求

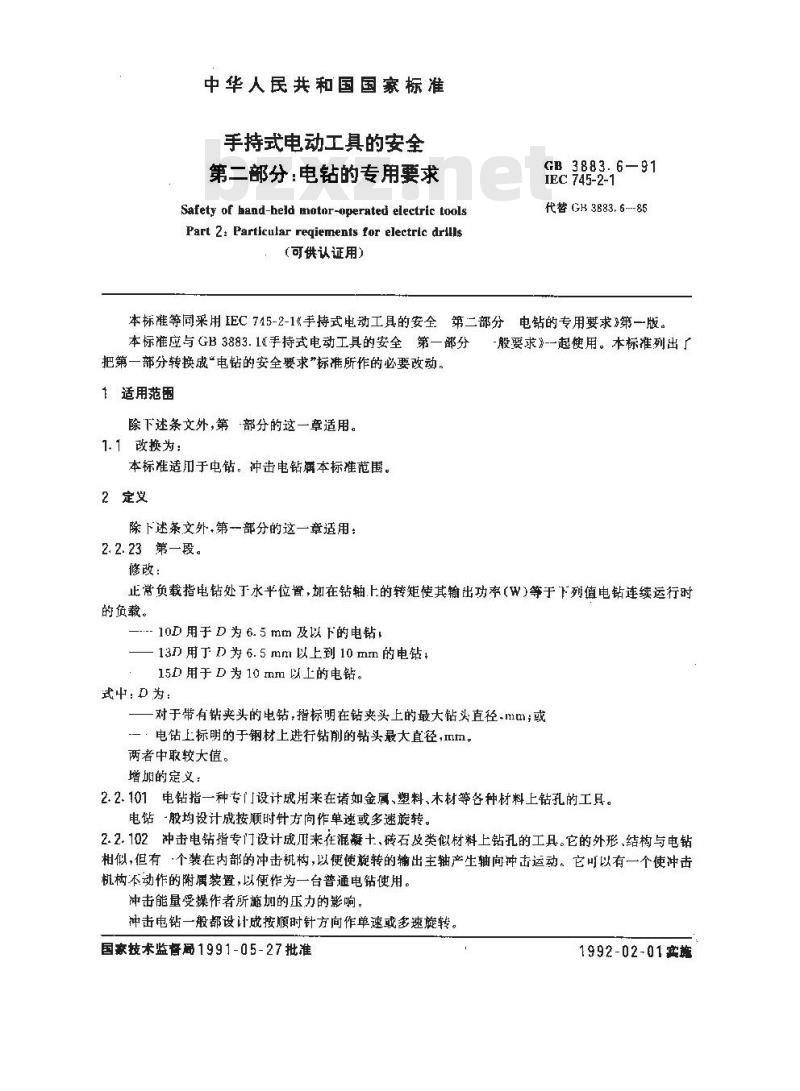

中华人民共和国国家标准
手持式电动工具的安全
第二部分：电钻的专用要求
Safety of hand-beld motor-operated electric toolsPart 2: Particular reqiements for electric drills（可供认证用）
GB 3883. 6—91
IEC 745-2-1
代替GB3B83.6.--85
本标准等同采用IEC745-2-1《手持式电动工具的安全第二部分电钻的专用要求》第一版。本标准应与GB3883.1手持式电动工具的安全第一部分-般要求》-一起使用。本标准列出「把第一部分转换成“电钻的安全要求”标准所作的必要改动。1适用范围
除下述条文外，第部分的这一章适用。1.1改换为：
本标准适旧于电钻。冲击电钻属本标准范围。2定义
除下述条文外，第一部分的这一章适用：2.2.23第一段。
修改：
正常负载指电钻处丁水平位，加在钻轴上的转矩使其输出功率（W）等于下列值电钻连续运行时的负载。
-10D用于D为6.5mm及以下的电钻，-13D用于 D为6. 5 mm以上到10 mm的电钻15D用于D为10mm以上的电钻。
式中：D为：
-对于带有钻夹头的电钻，指标明在钻夹头上的最大钻头直径.Imm；或电钻上标明的于钢材上进行钻削的钻头最大直径，mm。两者中取较大值。
增加的定义：
2.2、101电钻指一种专门设计成用来在诸如金属、塑料、木材等各种材料上钻孔的工具。电钻-股均设计成按顺时针方向作单速或多速旋转。2.2.102冲击电钻指专门设计成旧来在混凝士、砖石及类似材料上钻孔的工具。它的外形、结构与电钻相似，但有个装在内部的冲击机构，以便使旋转的输出主轴产生轴向冲击运动。它可以有一个使冲击机构不动作的附属装置，以便作为一台普通电钻使用。冲击能量受操作者所施加的压力的影响。冲击电钻一般都设计成按顺时针方向作单速或多速旋转。国豪技术监督局1991-05-27批准1992-02-01实施

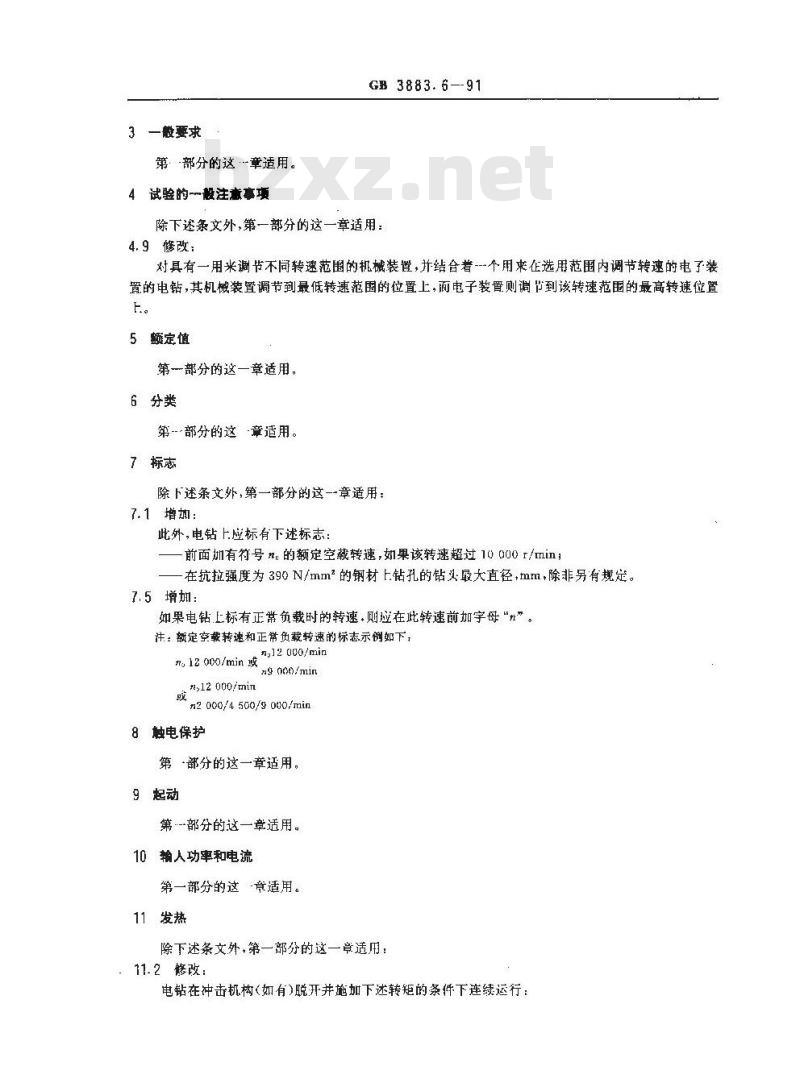

3一般要求
第．部分的这章适用。
4试验的-般注意事项
GB 3883.6--91
除下述条文外，第一部分的这一章适用：4.9修改：
对具有一用来节不同转速范围的机械装置，并结合着-个用来在选用范围内调节转速的电了装置的电钻，其机械装置调节到最低转速范围的位置上，面电子装置则调节到该转速范围的最高转速位置F.。
5额定值
第一部分的这一章适用。
6分类
第-部分的这　章适用。
7标志
除下述条文外，第一部分的这一-章适用；7.1 增加：
此外,电钻上应标有下述标志：
前面灿有符号n的额定空载转速，如果该转速超过10a0心r/min；在抗拉强度为390N/mm的钢材上钻孔的钻义最大直径，mm，除非另有规定。7.5 增加：bzxZ.net
如果电钻上标有正常负载时的转速.则应在此转速前加字母“n”。注：额定空载转速和正常负载转速的标志示例奶下：ng12000/min
12 000/min 或
n.12000/min
z90o/min
n2 000/4 500/9 000/min
8触电保护
第部分的这一章适用。
9起动
第-部分的这一章适用。
10输人功率和电流
第一部分的这章适用。
11发热
除下述条文外，第一部分的这一章适用：.11.2修改
电钻在冲击机构（如有)脱开并施加下述转矩的条件下连续运行：CB 3883. 6-91

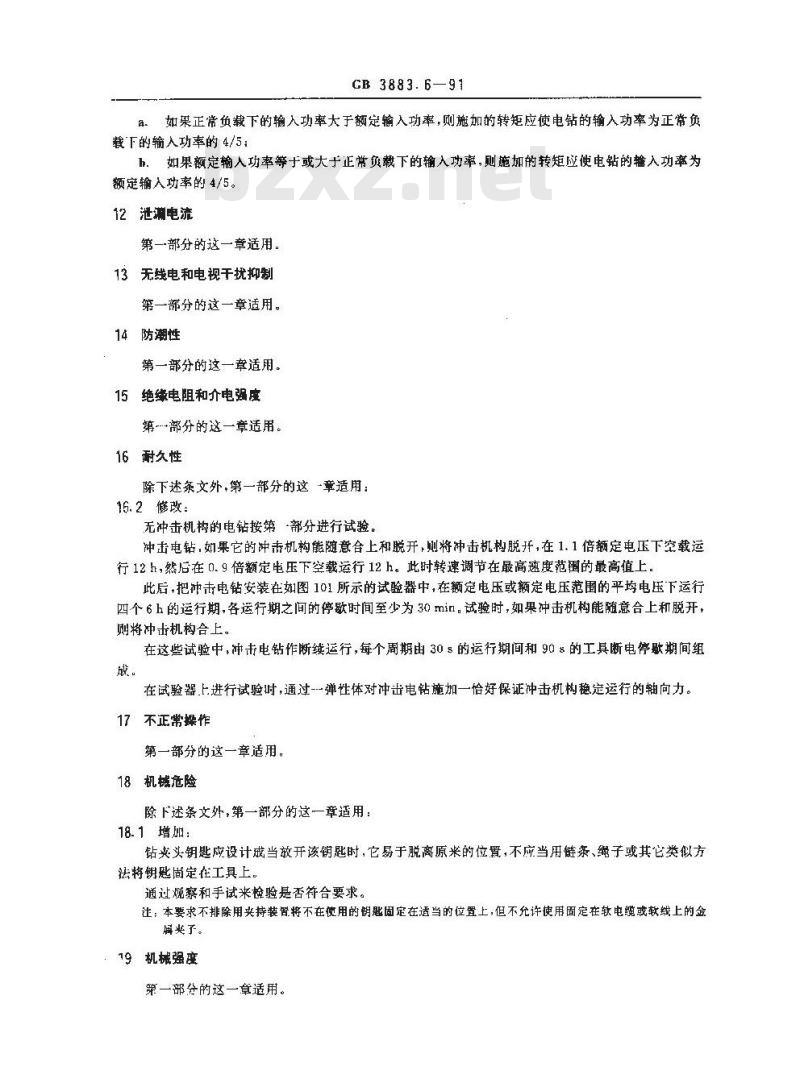

。如果正常负载下的输入功率大于额定输入功率，则施加的转矩应使电钻的输入功率为正常负载下的输入功率的4/5：
h．如果额定输人功率等于或大于正常负载下的输入功率，则施加的转矩应使电钻的输入功率为额定输入功率的4/5。
12泄漏电流
第一部分的这一章适用
13无线电和电视干扰抑制
第一部分的这一章适用。
14防潮性
第一部分的这一章适用。
15绝缘电阻和介电强度
第…部分的这一章适用。
16耐久性
除下述条文外，第一部分的这“章适用：16.2修改：
无冲击机构的电钻按第部分进行试验。冲击电钻，如果它的冲击机构能随意合上和脱开，则将冲击机构脱开，在1.1倍额定电压下空载运行12h，然后在0.9倍额定电压下空载运行12h。此时转速调节在最高速度范国的最高值上。此后，把冲击电钻安装在如图101所示的试验器中，在额定电压或额定电压范围的平均电压下运行四个6h的运行期，各运行期之间的停歇时间至少为30 min。试验时，如果冲击机构能随意合上和脱开，则将冲击机构合上。
在这些试验中，冲击电钻作断续运行，每个周期由30 s的运行期间和908的工具断电停歇期间组成
在试验器上进行试验时，通过-弹性体对冲击电钻施加一恰好保证冲击机构稳定运行的轴向力。17不正常操作
第一部分的这一章适用。
18机械危险
除下述条文外，第一部分的这一章适用：18.1增加：
钻夹头钥匙应设计戒当放开该钥匙时，它易于脱离原米的位置，不应当用链条、绳子或其它类似方法将钥匙固定在工具上。
通过观察和手试来检验是否符合要求。：本要求不排除用夹持装置将不在使用的钥匙固定在适当的位置上，但不允许使用固定在软电缆或软线上的金类了。
：19机械强度
第一部分的这一章适用。

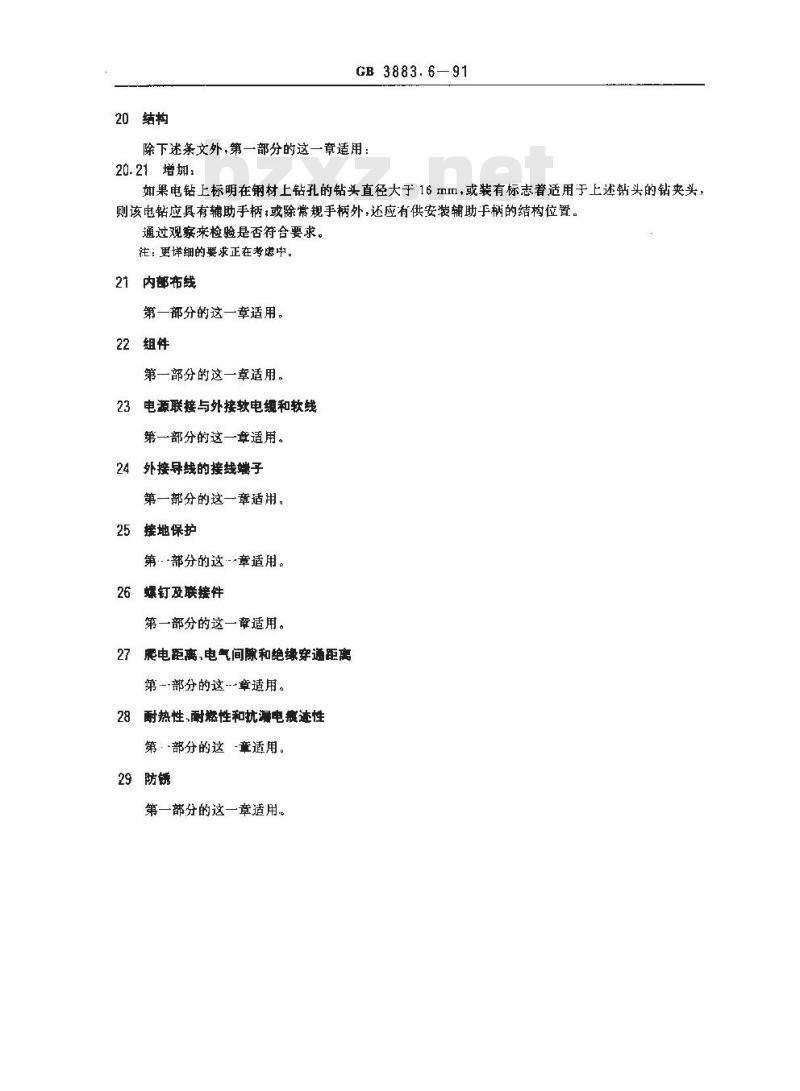

20结构
GB 3883.6—91
除下述条文外，第一部分的这一章适用：20.21增加
如果电钻上标明在钢材上钻孔的钻头直径大于16mm，或装有标志着适用于上述钻头的钻夹头，则该电钻应具有辅助手柄；或除常规手柄外，述应有供安装辅助于柄的结构位置。通过观察来检验是否符合要求。注：更详细的要求正在考虑中。21内部布线
第一部分的这一章适用。
22组件
第一部分的这一章适用。
23电源联接与外接软电绳和软线第一部分的这一章适用。
24外接导线的接线子
第一部分的这一章适用。
25接地保护
第·部分的这章适用。
26螺钉及联接件
第一部分的这一章适用。
27展电距离,电气间和绝缘穿通距离第--部分的这-章适用。
28耐热性,耐燃性和抗漏电衰迹性第部分的这-童适用。
29防锈
第一部分的这一章适用。

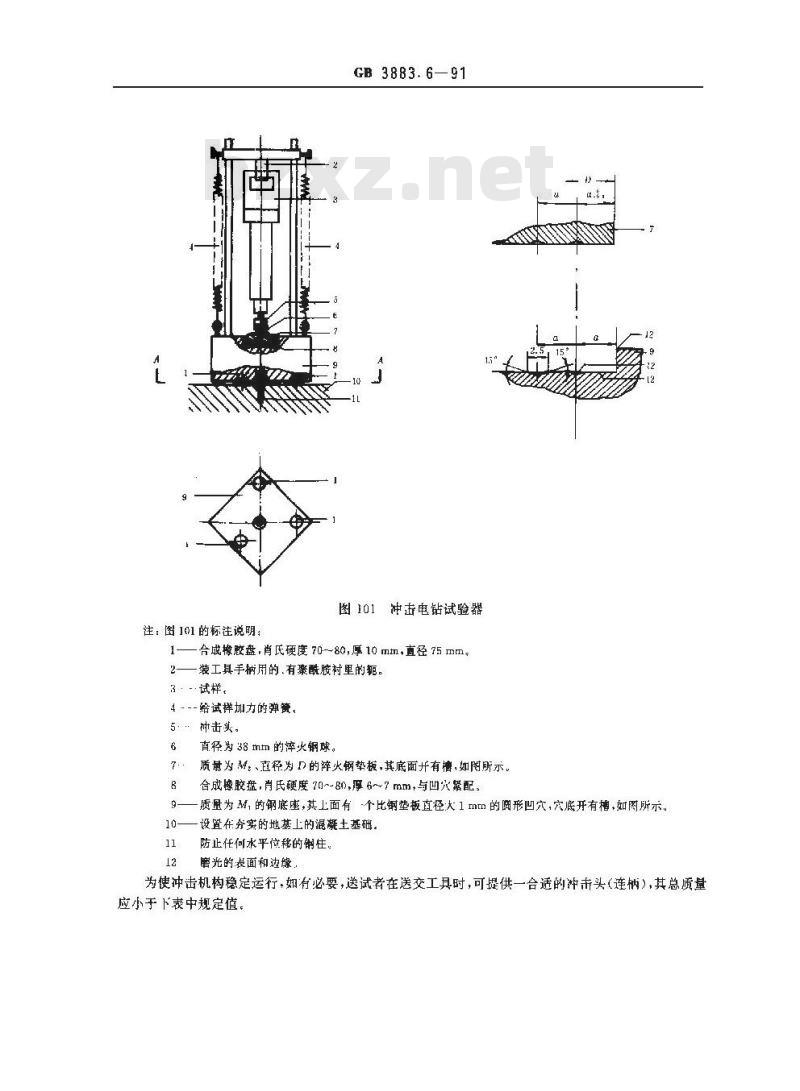

注：图101的标注说明;
GB 3883.691
图101冲击电钻试验器
合成橡胶盘，肖氏硬度70~80，厚10mm，直径75mm。1
装工具手柄用的.有亲酰胺衬里的轭。3-试样，
4--给试样加力的弹簧。
种击头。
直径对38 mm 的率火钢球。
质量为M，、直径为D的降火钢挚板，其底面并有槽，如图所示。合成橡胶盘，肖氏硬度70~-80,厚6~7mm与凹穴紧配，质量为M，的钢底座，其上面有个比钢垫板直径:大1mm的阅形凹穴，穴底开有槽，如图所示。设置在分实的地基上的混凝土基础。防止任何水平位移的住。
磨光的表面和边缘
为使冲击机构稳定运行，如有必要，送试者在送交工具时，可提供一合适的冲击头（连柄），其总质量应小于下表中规定值。
GB3883.6-91
神击头（连辆）
钢底座
凹糖中心
工具额定输人
总重量
之间距离
700 及以下
00 以下到1200
1200以上到2.500
第一部分的这一附录适用。
第一部分的这一附录适用。
第一部分的这一附录适用。
第一部分的这一附录适用。
附加说明：
GB 3883.6—91
附录A
热断路器和过载脱扣器
(补充件）
附录B
电子线路
（补充件）
附录C
安全隔离变压器的结构
（补充件）
附录D
肥电距高和电气问障的测量
（补充件）
本标准由中华人民共和国机械电子工业部提出。本标准出全国电动工具标准化技术委员会归口。本标准由机械电子工业部上海电动工具研究所负责起草。本标准主要起草人李宏照、钱乃炽。
