船用分流式离心润滑油滤器
GB202580
中华人民共和国
国家标准
船用分流式离心润滑油滤器
G8 2025—80
沿用分流式离心润滑油滤器(以下简称离心滤器)用于船用柴范机和其他船用设备的润滑滤系统。离心部器的挫荐工作范围：
工作压：4.5~8kgf/cm2，
工作摄度：50 ~8℃。
类型和基本参数

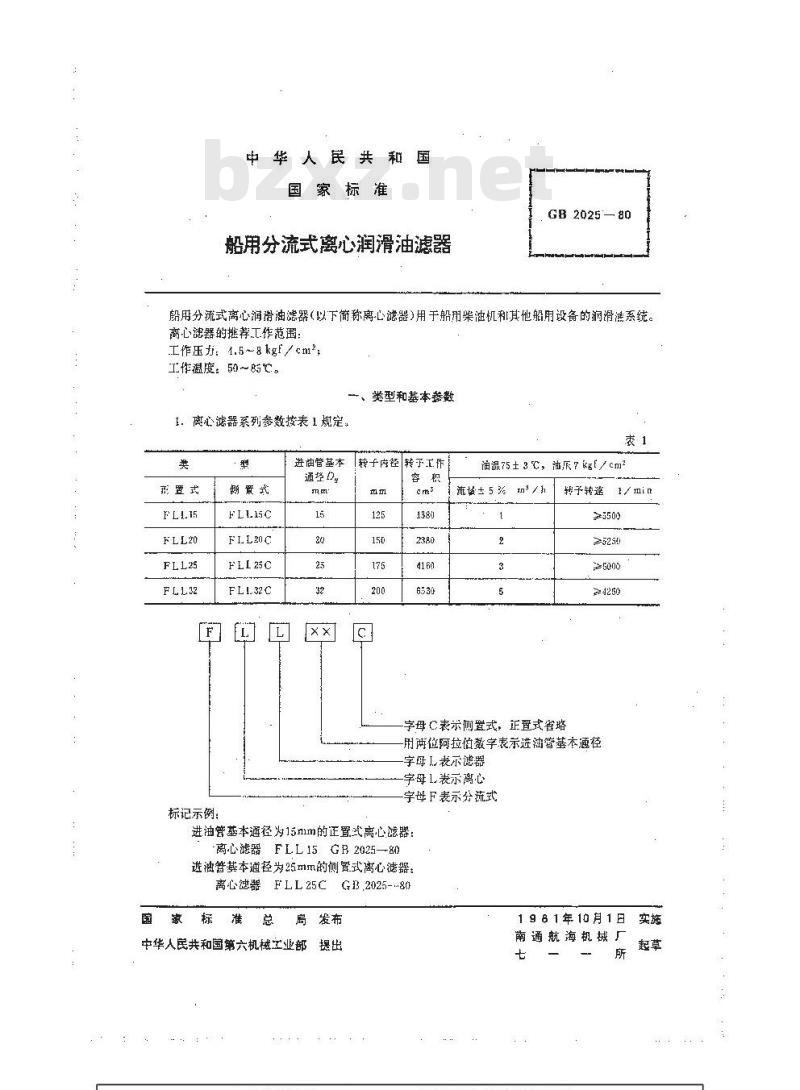

1.离心滤器系列参数按表1规定。表1
FLL32C
标记示阙；
进油管基本
通整。
转子内径转予工作
油温75±3℃，油斥7kgf/ cm2
流域± 5 系
转子转遂
字母C表示侧置式，正暨式省略
用两位阿拉估数字表示进管基通径字母 L.表示滤器
字母1.表示离心
字母 F表示分流式免费标准bzxz.net
进油管基本通径15mm的正置式离心滋器：离心滤器 FLL15 GB 2025—80
进油管基本道径为25mm的侧置式离心滤器：离心滤器　FLL25C
GB 2025-80
国家标准总
局发布
中华人民共和国第六机械工业部提出1 9 8 1 年 10 月 1 日
南通航海机械厂
共4页第2距
GB 2025—B0

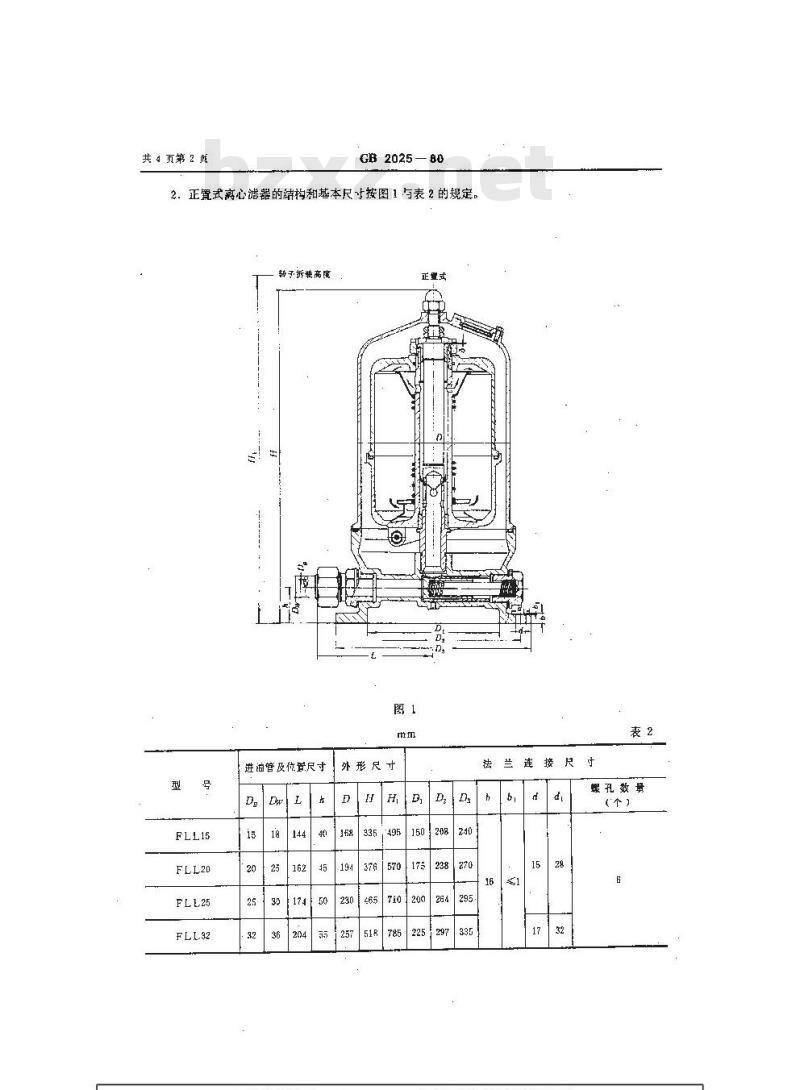

2. 正置式离心滤器的结构和基本尺寸按图 1 与表 2 的规定。转子拆装高度
进治管及位置尺寸
外形尺寸
335495
150208
法兰违接尺守
螺孔数量
（个）
GB 2025-80

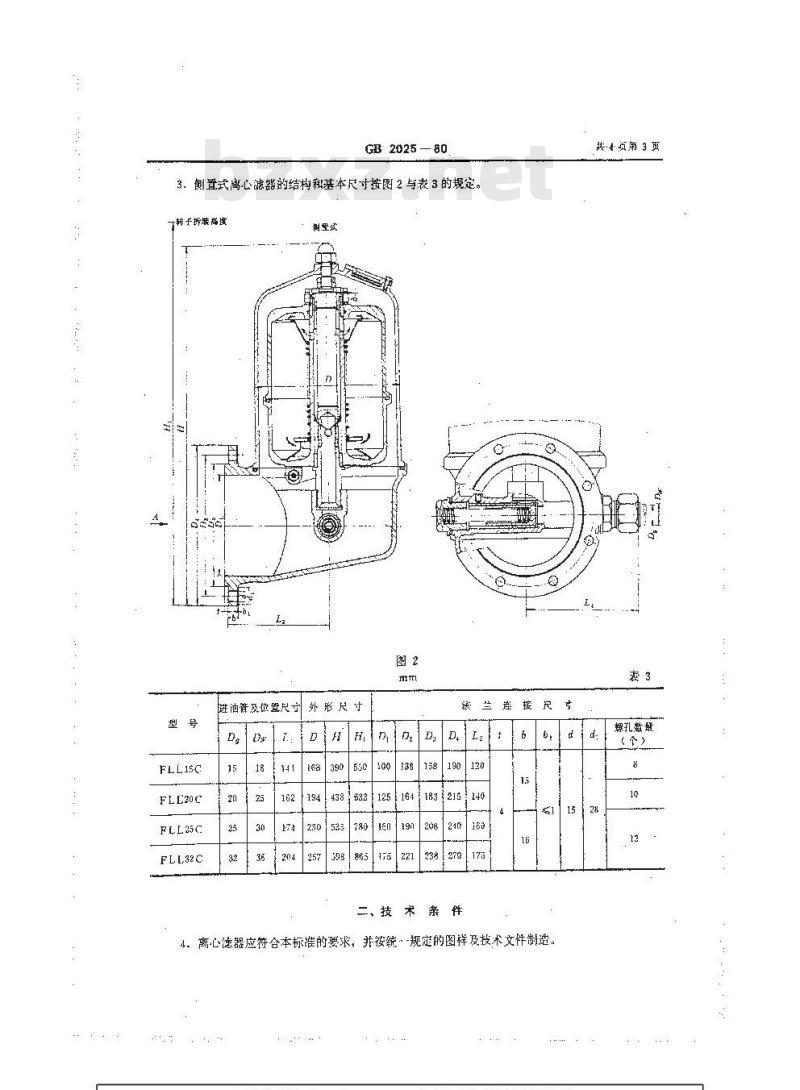

3．創置式离心滤器的结构秘基本尺寸按图2与表3的规定。转于拆装商度
外形尺寸
进油谱及位盘尺
FLL15C
FLL20C
FLL25C
6325125
183215
二、技术条件
4离心滤器应符含本标准的要求，并按统·-规定的图样及技术文件制造。正
共·4页第3页
螺孔数盘
（个）
共4第4页
GB 2025—80

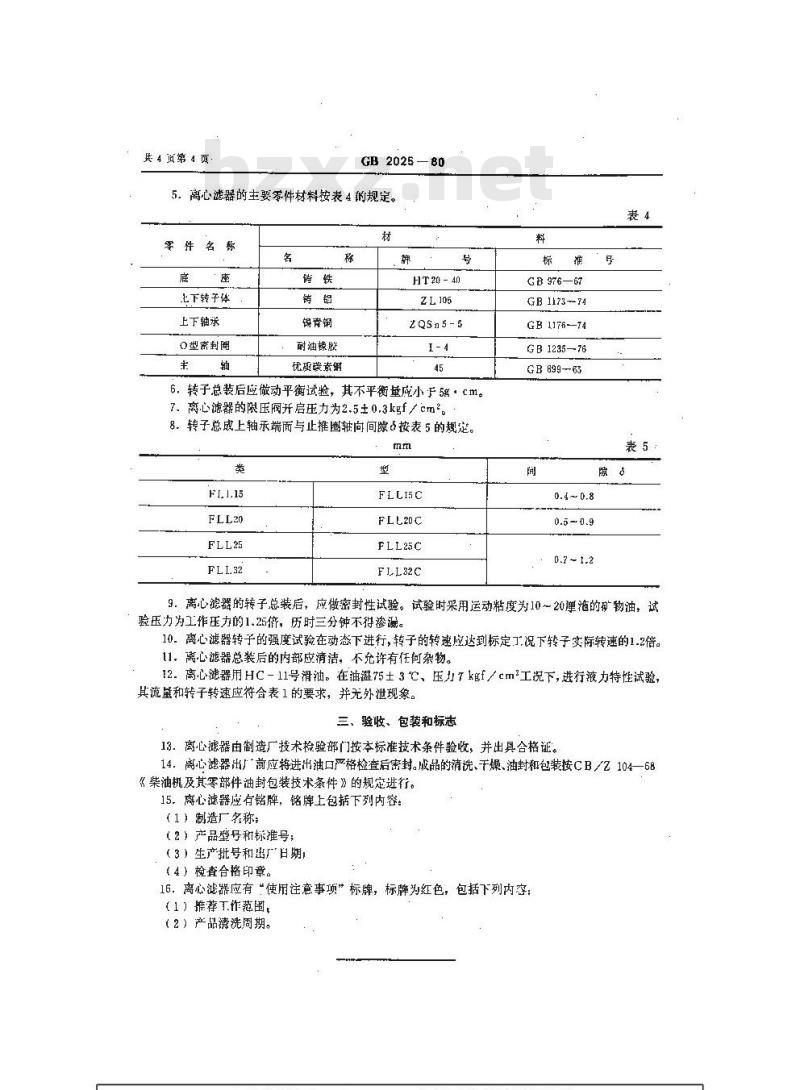

5．离心滤器的主要零件材料按表4的规定。零件名称
比下转子体
上下轴承
0型奔封圈
得青铜
耐油橡胶
优碳素射
HT 20 - 40
ZQS5-5
6，转子总装后应做动平衡试验，其不平衡量成小F5名·cm。7.离心滤器的限压阀开启压力为2.5±0,3kgf／cm。8。转子总成上轴承端面与止推圈轴向间隙按表5的规定。mm
FLLI5C
FLL20C
FLL25C
FLL32C
GB 976—67
GB 1173 --74
GB 1176-74
GB1235—76
GB 699-65
0.4 ~ 0.8
0.7 ~ 1.2
9．离心滤器的转子总装后，应做密封性试验。试验时采用运动粘度为10～20弹范的矿物油，试验压力为工作压力的1.25倍，历时三分钟不得渗漏。10。离心滤器转子的强度试验在动态下进行，转子的转速应达到标定工况下转子实际转速的1.2倍。1.离心滤器总装后的内部应清洁，不允许有任何杂物。12.离心滤器用HC-11号滑油。在油温75士3℃、压力7kgf/cm工况下，进行液力特性试验，其流虽和转子转速应符合表1的要求，并无外泄现象。三、验收、包装和标志
13．离心滤器由制造厂技术检验部门按本标准技术条件验收，并出具合格证。14．离心滤器出厂前应将进出油口严格检查后密封。成品的清洗、干燥、油封和包装按CB/Z104—68《柴油机及其零部件油封包装技术条件》的规定进行。15．离心滤器应有铭牌，铭牌上包括下列内容：（1）制造厂名称；
（2）产品型号和标准号；
（3）生产批号和出厂日期
（4）检查合格印章。
16.离心滤器应有“使用注意事项”标牌，标牌为红色，包括下列内：（1）推荐丁作范围，
（2）产品清洗周期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
