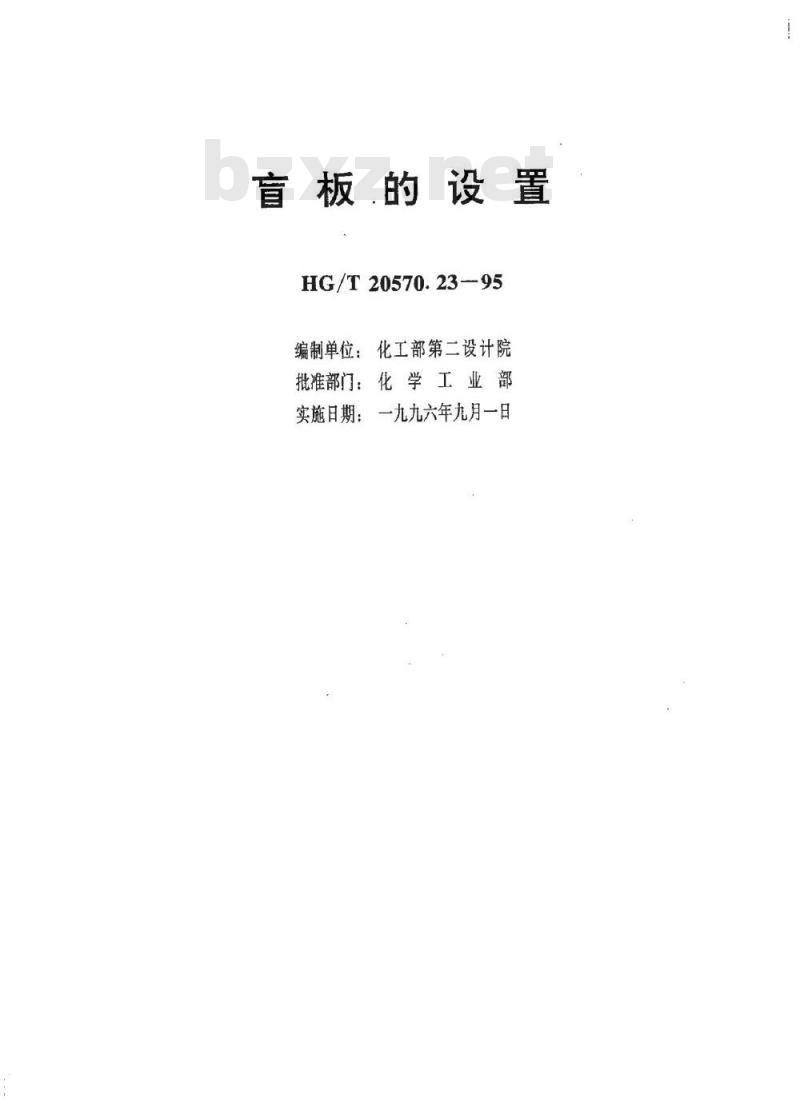

【化工行业标准(HG)】 盲板的设置

盲板的设置
HG/T20570.23-95
编制单位：化工部第二设计院
批准部门：化学工业部

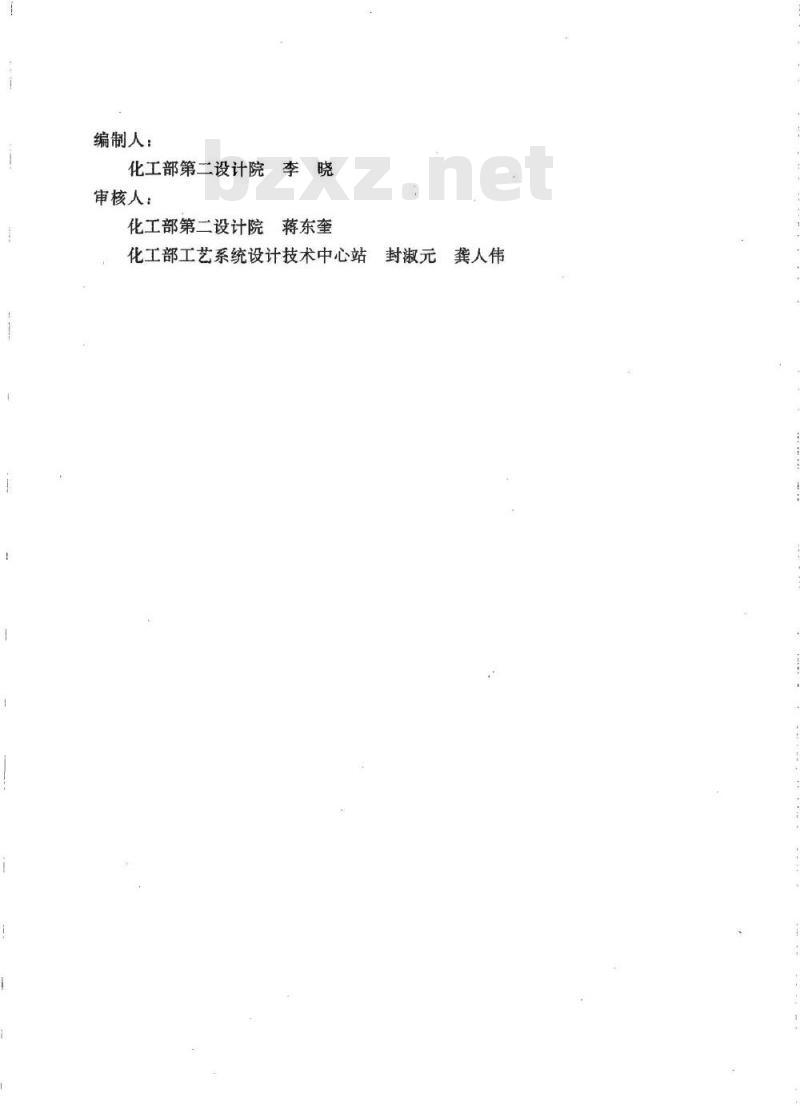

实施日期：一九九六年九月一日编制人：
化工部第二设计院李晓
审核人：
化工部第二设计院蒋东奎
化工部工艺系统设计技术中心站封淑元龚人伟

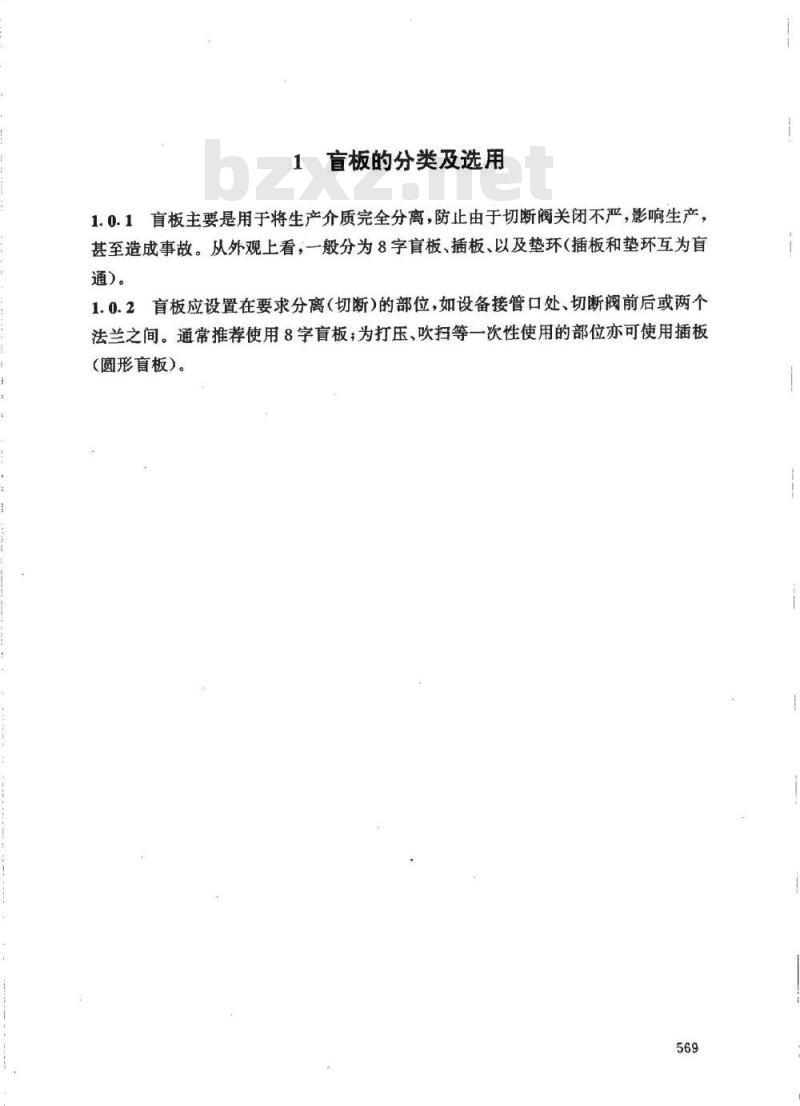

1盲板的分类及选用
1.0.1盲板主要是用于将生产介质完全分离，防止由于切断阀关闭不严，影响生产，甚至造成事故。从外观上看，一般分为8字盲板、插板、以及垫环（插板和垫环互为盲通）。
1.0.2盲板应设置在要求分离（切断）的部位，如设备接管口处、切断阀前后或两个法兰之间。通常推荐使用8字盲板，为打压、吹扫等一次性使用的部位亦可使用插板(圆形盲板）。
2.0.1需要设置盲板的部位

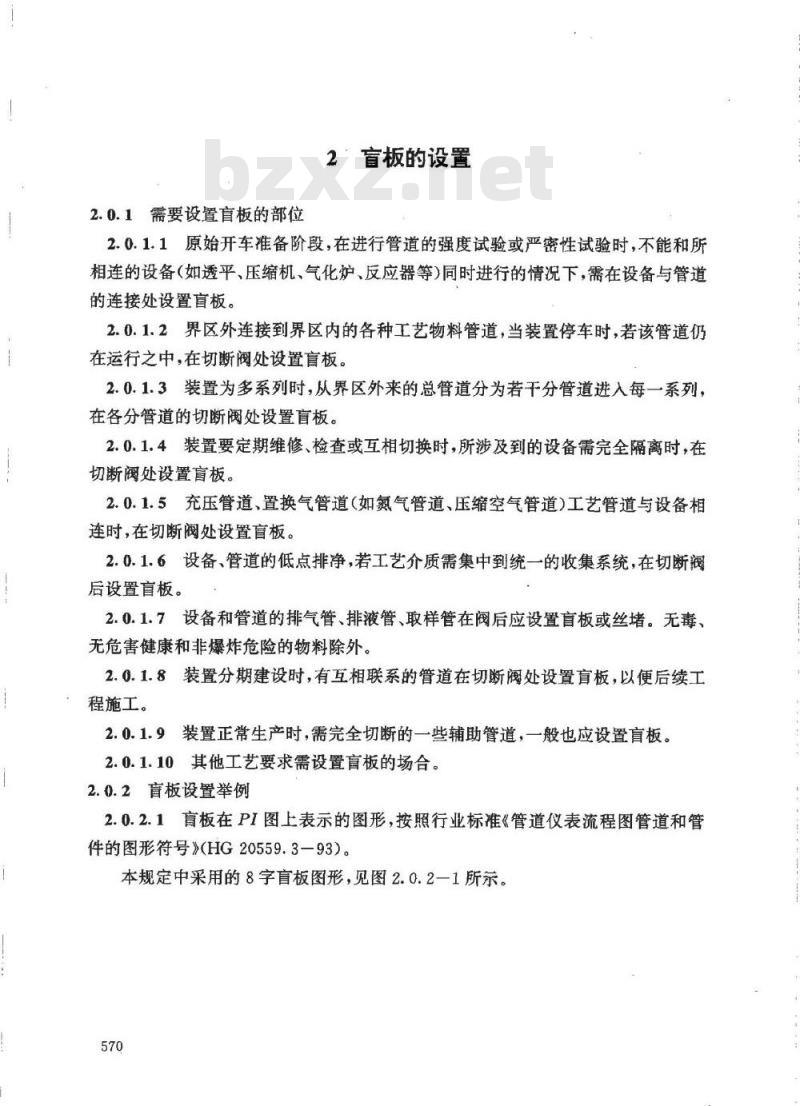

2盲板的设置
2.0.1.1原始开车准备阶段，在进行管道的强度试验或严密性试验时，不能和所相连的设备（如透平、压缩机、气化炉、反应器等）同时进行的情况下，需在设备与管道的连接处设置盲板。
2.0.1.2界区外连接到界区内的各种工艺物料管道，当装置停车时，若该管道仍在运行之中，在切断阀处设置盲板。2.0.1.3装置为多系列时，从界区外来的总管道分为若干分管道进入每一系列，在各分管道的切断阀处设置盲板。2.0.1.4装置要定期维修、检查或互相切换时，所涉及到的设备需完全隔离时，在切断阀处设置盲板。
2.0.1.5充压管道、置换气管道（如氮气管道、压缩空气管道）工艺管道与设备柜连时，在切断阀处设置盲板。
2.0.1.6设备、管道的低点排净，若工艺介质需集中到统一的收集系统，在切断阀后设置盲板。
2.0.1.7设备和管道的排气管、排液管、取样管在阀后应设置盲板或丝堵。无毒、无危害健康和非爆炸危险的物料除外。2.0.1.8装置分期建设时，有互相联系的管道在切断阀处设置盲板，以便后续工程施工。
2.0.1.9装置正常生产时，需完全切断的一些辅助管道，一般也应设置盲板。2.0.1.10其他工艺要求需设置育板的场合。2.0.2盲板设置举例
2.0.2.1盲板在PI图上表示的图形，按照行业标准《管道仪表流程图管道和管件的图形符号》（HG20559.3一93）。本规定中采用的8字盲板图形，见图2.0.2一1所示。570
(正常关闭)
(正常开启）

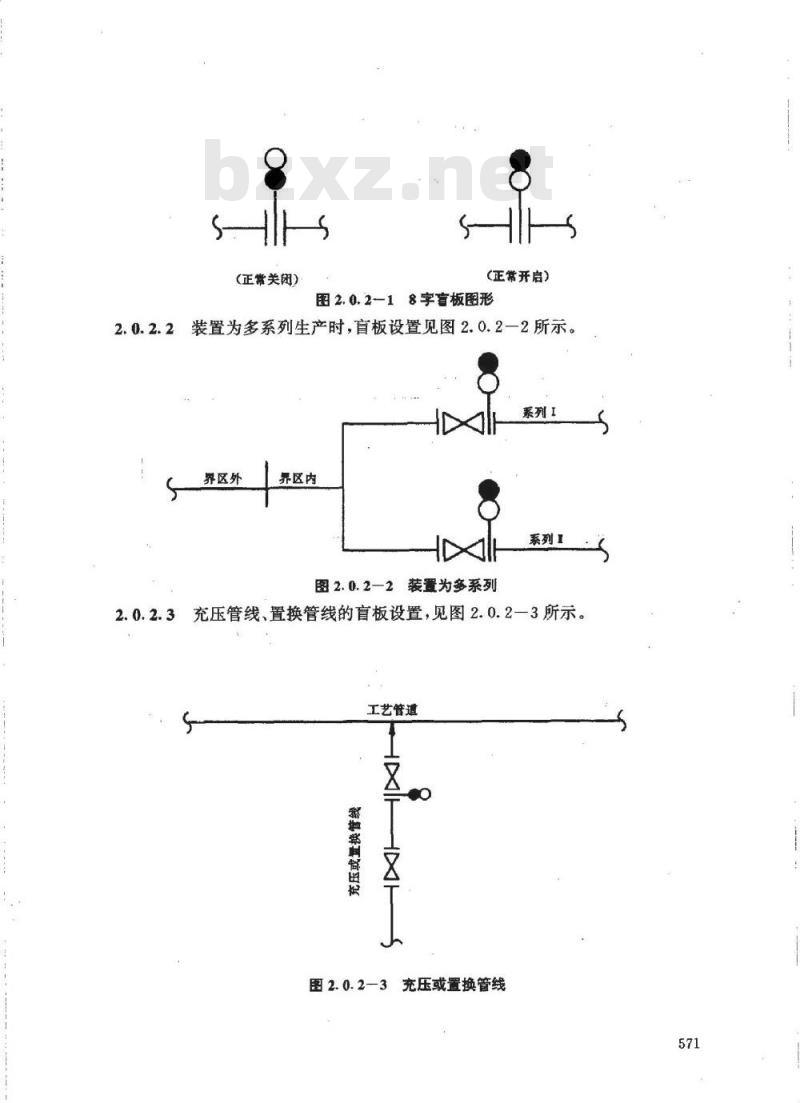

图2.0.2-18字盲板图形
装置为多系列生产时，盲板设置见图2.0.2-2所示
界区外
界区内
图2.0.2一2装置为多系列
充压管线、置换管线的盲板设置，见图2.0.2一3所示。工艺管道
充压或置换管线
图2.0.23
设备排净
设备管道低点排净的盲板设置，见图2.0.2一4所示。管道排净
导淋、排净收集总管
图2.0.2-4设备管遵低点排净Www.bzxZ.net
装置分期建设时，盲板设置见图2.0.2一5所示。I期工程
I期工程
图2.0.2—5
装置分期建设
工艺管道
3盲板设置注意事项
3.0.1在满足工艺要求的前提下，尽可能少设盲板。3.0.2所设置的盲板必须注明正常开启或正常关闭。3.0.3盲板所设置的部位在切断阀的上游还是下游，应根据切断效果，安全和工艺要求来决定。
