【国家标准(GB)】 冷轧带肋钢筋

Gn13788—2000
本标准是对 GB 13788—1992冷轧带肋钢筋\的修订。本标准选择采用了ISO10544:1992&钢筋混凝土和制造焊接网用冷轧钢丝》中50UMPa级钢筋的技术要求，并结合我国冷轧带肋钢筋的开发、生产和应用的实际情况，增加了预应力钢筋部分。本标准此饮修订，对下刻条文进行了修改：钢筋牌号的表示方法改为出英文首位字母和钢筋抗拉强度最小值组成；一增加了CRB970,CRB1170两个牌号钢筋：-将二面肋外形钢筋纳入了标准正文，增加了CRB550钢筋以0.5mm进级的公称直径及其尺寸、重盘：
一不规定与钢筛牌号对应的原材料牌号及其化学成分，将原材料的参考牌号列于附录A中；将CRB650.CRB800.CRB970.CRB1170四个牌号的弯曲试验改为反复弯曲试验本标准自实施之日起，代替GB13788-1992冷轧带肋钢筋》。本标准的附录A是提示的附录。
本标准由国家冶金工业局提出。本标雅由全国钢标推化技术委员会妇口。本标准起草单位：治金建筑研究总院、国家建筑铜材质量监督检测中心、冶金工业信息标准研究院，钢铁研究总院、沈阳市新峰冷轧机械有限公司。本标准主要起草人：李鼠勋、高建忠、工丽、李福奇、柳泽燕、李祚兴、吴春举。本标准1992年11月首次发布。
1范围
中华人民共和国国家标准
冷轧带肋钢筋
Cold rolled ribbed steel wires and barsGB 13788—2000
代替GB1378B—1992
本标准规定了冷轧带肋钢筋的定义分类、牌导、尺于，外形、重量及充许偏差，技术要求，试验方法、检验规则、包装,标志和质量证明书。本标准适用于预应力混凝土和普通钢筋混凝土用冷轧带肋钢筋，也适用于制造焊接网用冷轧带肋钢筋（以下简称钢筋）。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标难的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T222—1984钢的化学分析用试样取样法及成品化学成分允许偏差GB/T223.5—1997钢铁及合金化学分析方法还原型硅钳酸盐光度法测定酸溶硅含量GB/T 223.11—1991
钢铁及台金化学分析方法
GB/T 223. 12-- 1991
GB/T 223. 14 -1989
GB/T 223.17—1989
GR/T 223.19—1089
GB/T 223. 23—1994
GB/T 223. 591987
GB/T 223. 63—1988
GB/T 223. 68—1997
GB/T 223. 69—1997
GB/T 228
GB/T 232—1999
GB/T 238—1984
CB/T 701—1997
GB/T 2101—1989
GB/T 2103—1988
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
金属拉伸试验法
金属材料弯曲试验方法
金属线材反复弯曲试验方法
低碳铜热轧盘条
过硫酸铵氧化容量法测定铬量
碳酸钠分离-二苯碳酰二册光度法测定籍量钮试剂萃取光度法测定钒量
二安替比林甲烧光度法测定钛
新亚铜灵-三熟甲烷苯取光度法测定铜量丁二酮分光光度法测定镍量
锌磷蓝光度法测定磷量
高碘酸钠(钾)光魔法测定锰量
管式炉内燃烧后碘酸钾滴定法测定硫含量普式炉内燃烧后气体容量法测定碳含量型钢验收，包装、标志及质量证明书的一般规定钢丝验收、包装，标志及质量证明书的一般规定GB/T 4336—1984
碳素钢和中低合金钢的光电发射光谱分析方法GB/T 4354-—1994
GB/T 6397—1986
GB/r 10120-—1996
优质碳素钢热轧盘条
金属拉伸试验试样
金属应力松弛试验方法
钢及钢产品交货一般技术要求
GB/T 17505-1998
YB/T 081-1996
冶金技术标准的数值修约与检测数值的判定原则国家质量技术监督局2000-10-25 批准2001-09-01实施

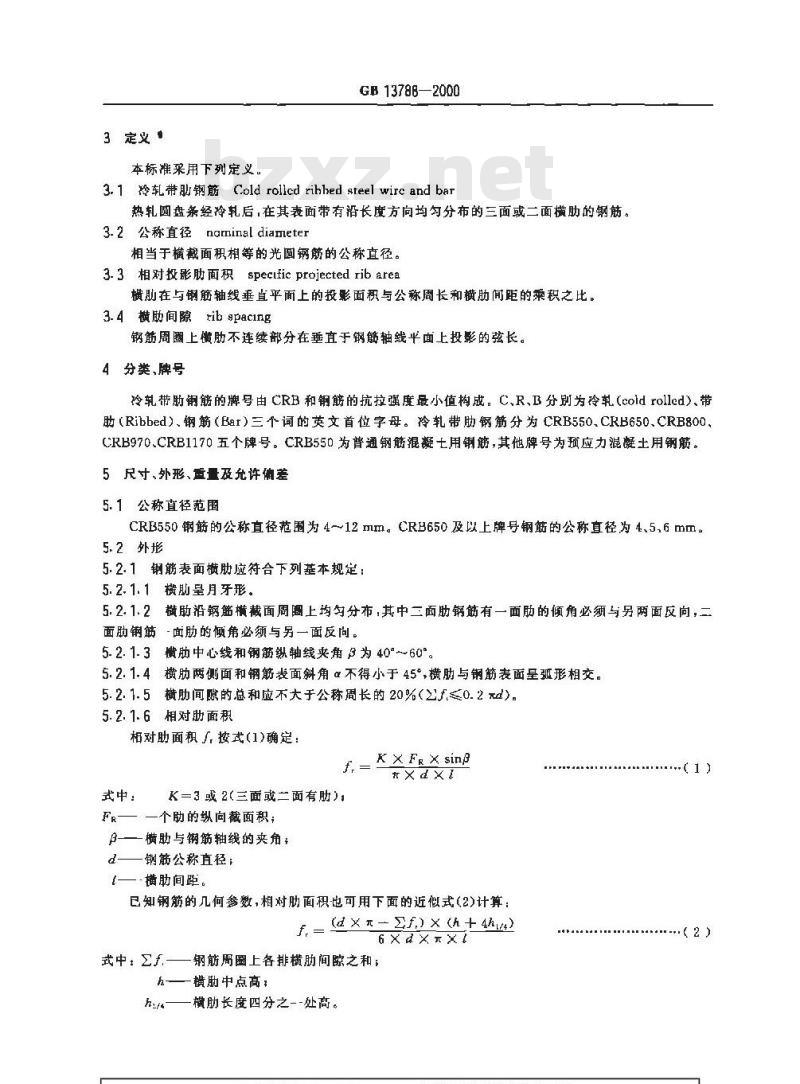

3定义·
本标准采用下列定义。
GB 1378B—2000
3.1冷轧带助钢筋Coldrollcdrihhedsteelwircandbar热轧圆盘条经冷轧后，在其表面带有沿长度方向均勾分布的三面或二面横助的钢筋。3.2公称直径naminal diameter
相当于横截面积相等的光圆钢筋的公称直径。3.3相对投影肋面积specific projected rib area横肋在与钢筋轴线垂直平面上的投影面积与公称周长和横肋间距的乘积之比。3.4横肋间隙ribpacing
钢筋周圈上横肋不连续部分在垂直于钢筋轴线平面上投影的弦长。4分类、牌号
冷轧带肋铜筋的牌号由 CRB和钢筋的抗拉强度最小值构成。C,R,B分别为冷轧(cold rolled)、带助（Ribbed）、钢筋（Bar）三个词的英文首位字母。冷轧带肋钢筋分为CRB550.CRB650、CRB800CRB970.CRB1170五个牌号。CRB550为普通钢筋混疑七用铜筋，其他牌号为预应力混凝土用钢筋。5尺寸、外形、重量及充许体差
5.1公称直径范围
CRB550钢筋的公称直径范围为412mm。CRB650及以上牌号钢筋的公称直径为4.5,6mm。5.2外形
5.2.1钢筋表面横肋应符合下列基本规定：5.2. 1. 1横助呈月牙形。
5.2.1.2肋沿钢筋横截面周圈上均勾分布，其中三面肋钢筋有一面肋的倾角必须与另两面反向，二面肋铜筋-面肋的倾角必须与另一面反向。5.2.1. 3横肋中心线和钢筋纵轴线夹角β为40°~60°。5.2.1.4横肋两侧面和钢筋表面斜角α不得小于45°，横肋与钢筋表面呈弧形相交。5.2.1.5横肋间隙的总和应不大于公称周长的20%（≥f,≤0.2)。5.2. 1. 6相对助面积
相对肋面积J.按式(1)确定
式中：
f.=KXFRX sinp
K=3或2（三面或二面有肋）
FR——个助的纵向截面积;
β-—横肋与钢筋轴线的夹角;
d——钢筋公称直径；
{—-横肋间距。
已知钢筋的几何参数，相对肋面积也可用下面的近似式(2)计算：f.=(dx*=)x(h+4hu)
6Xd X元Xt
式中：Zf.—钢筋周圈上各排横肋间隙之和；h——横肋中点高;
横肋长度四分之--处高。
.......( 1 )
GB 137882000

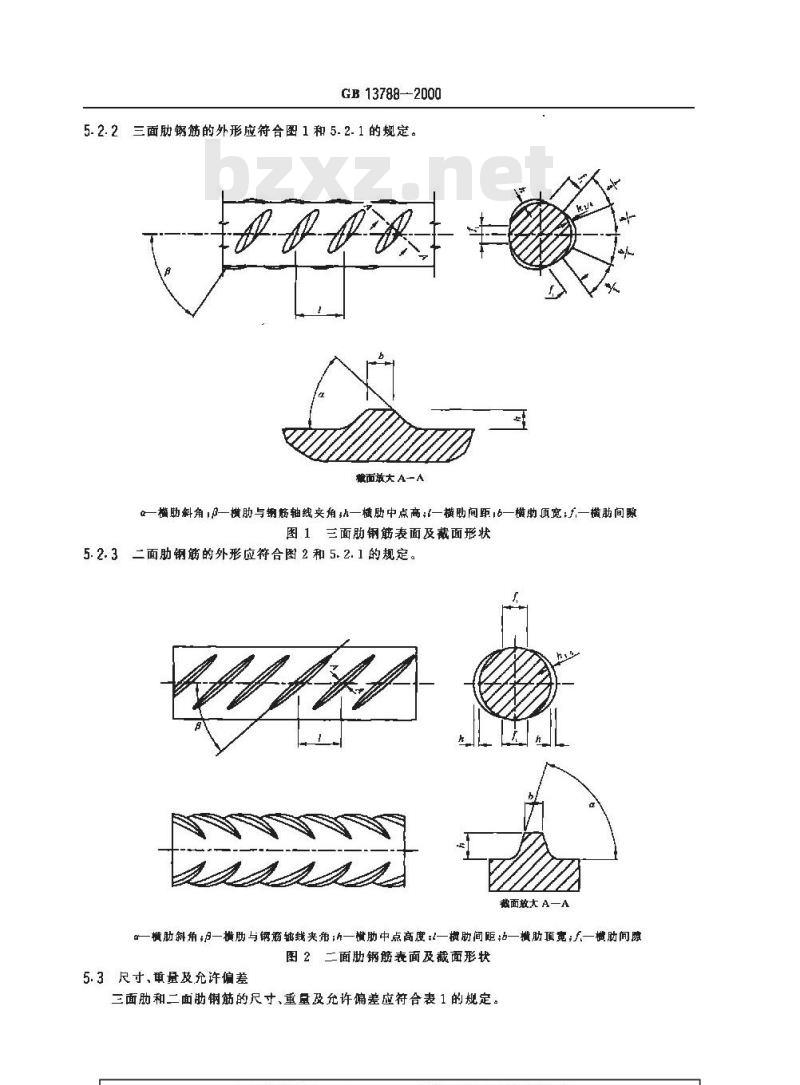

5.2.2三面肋钢筋的外形应符合图1和5.2.1的规定。截面放大 A—A
α—横助斜角1β一横肋与期筋轴线夹角:h一横肋中点高;(一横助间距16—横助须宽;F,一横助间既图 1三面肋钢筋表面及截面形状5.2.3二面肋钢筋的外形应符合图2和5.2.1的规定。截面放太A一A
一横肋料角;β一横肋与钢滴轴线夹而;b一横肋中点高度;1一横肋间距;b一摘肋项克;F一横肋间腺图 2 二面肋锅筋表面及截面形状5. 3尺寸、重量及允许偏差
三面助和二面助钢筋的尺寸、重量及允许偏差应符合表1的规定。公称直径
公称横截
GB 1378B—2000

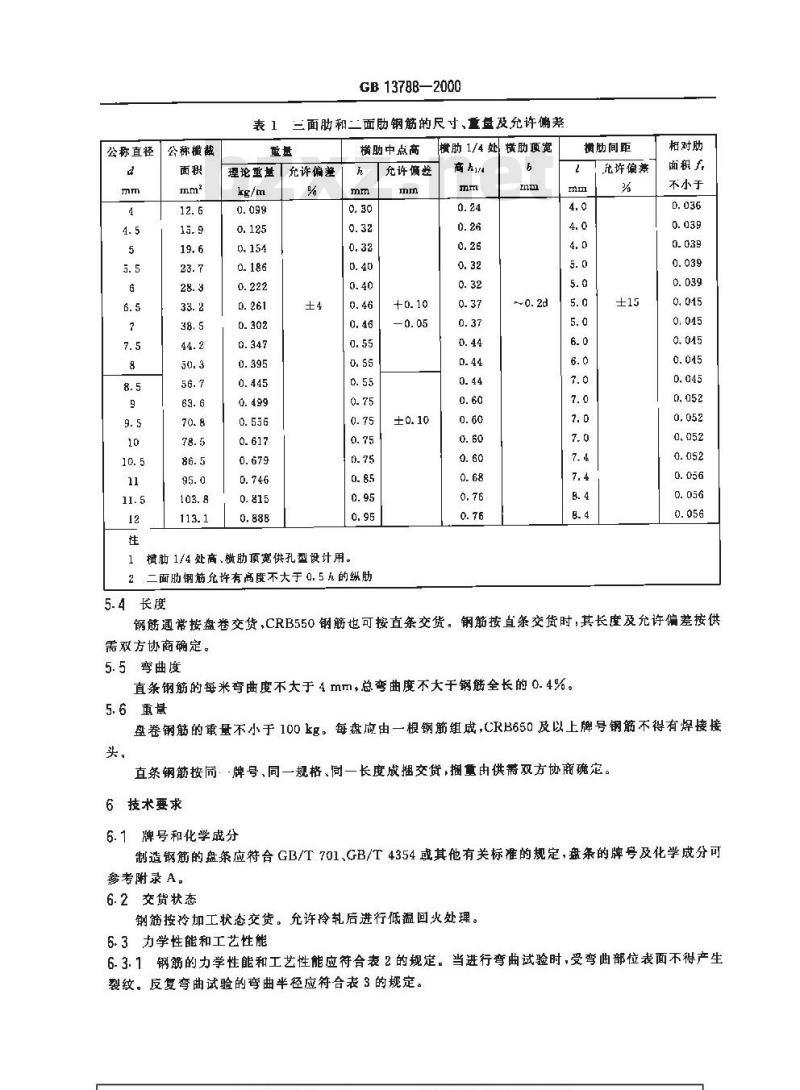

表1三面肋和二面助钢筋的尺寸、重盘及允许偏差重量
理论重基允许偏差
横助中点高
充许偏差
1横肋1/4处高、横助顶宽供孔型设计用。2二面肋钢筋充许有高度不大于0.5无的纵肋5.4长度
横肋 1/4 处
横助顶宽
商hira
横助间距
允许偏蒸
相对助
面积于
不小于
钢筋通常按盘卷交货，CRB550钢筋也可按直条交货。钢筋按直条交货时，其长度及允许偏差按供需双方协商确定。
5.5弯曲度
直条钢筋的每米弯曲度不大于4mm，总弯曲度不大于钢全长的0.4%。5.6
盘卷钢筋的重量不小于100kg。每盘应由一根钢筋组成，CRB650及以上牌号钢筋不得有焊接接头。
直条钢筋按同牌号、同一规格、同一长度成捆交货，搁重由供需双方协商确定。6技术要求
6.1牌号和化学成分
制造钢筋的盘条应符合GB/T701、GB/T4354或其他有关标准的规定，盘条的牌号及化学成分可参考附录 A。
6.2交货状态
钢筋按玲加工状态交货。允许冷轧后进行低温回火处理。6.3力学性能和工艺性能
6.3.1钢筋的力学性能和工艺性能应符合表2的规定。当进行弯曲试验时，受弯曲部位表面不得产生裂纹。反复弯曲试验的弯曲半径应符合表3的规定。W牌号
CRB550
CRB650
CRB800
CRB970
CRB1170
不小于
GB 1378B--2000
表2力学性能和工艺性能
伸长率.%
不小于
注；表中 D为弯心直径,d 为钢筋公称直径amn
弯曲试验
表 3反复弯曲试验的弯曲半径
钢筋公称直径
弯曲半径
反复弯曲
松弛率
初始应力m-0.7ab
不大于
不大于
钢筋的规定非比例伸长应力2值应不小于公称抗拉强度的80%，b/p?比值应不小于6. 3. 3 供方在保证 1 000 h 松弛率合格基础1: 试验可按 10 h 应力松弛试验进行,6.4表面质量
6.4.1钢筋表面不得有纹、折叠、结疤，油污及其他影响使用的缺陷。6.4.2钢筋表面可有浮锈，但不得有锈皮及目视可见的麻坑等腐蚀现象。试验方法
钢筋出厂检验的试验项目、取样方法,试验方法应符合表4和本标准7.2~~7.5的规定。表 4钢筋的试验项自、取样方法及试验方法序号
试验项目
拉伸试验
弯曲武验
反复旁曲试验
应力松弛试验
重量偏差
试验数量
每盘1个
每批2小
每批2个
定期1个
每盘 1个
供方在保证 6pu 2合格的象件下，可不逐盘进行 opo 2的试验。2表中试验数量栏中的\盘\指生产制筋的\原料盘\7.2力学性能
计算钢筋强度采用表1 所列公称横截面积。7.3应力松弛试验要点
7. 3.1试验期间试样的环境温度应保持在20 C士2 C，取样左法
在每(征)盘中
随机切取
7.3.2试样可进行机械矫直,但不得进行任何热处理和其他冷加工。试验方法
GB/T 22B
GB/T 6397
GB/T 232
GB/T 23B
GB/T 10120 本标准 7. 3
本标难7.4
本标准 7. 5
GB 137B8—2000
7.3.3加在试样上的初始试验力为试样公称抗拉强度的70%乘以试样公称懒截面积。7.3.4加荷速度为200MPa/min士50MPa/min，加荷完毕保持1min后开始记录松驰值。7.3.5试样长度不小于公称直径的60倍。7.4尺寸测量
7.4. 1横肋高度的测量采用测量间一截面每列横肋高度取其平均值;横肋间距采用测量平均间距的方法，即测取同一列横肋第一个与第[1个横肋的中心距离，后除以10即为横肋间距的平均值。7.4.2尺寸测量精度精确到0.02m。7. 5重退偏差的测量
测量钢筋重录偏差时，试样长度应不小于500mm.长度测量精确到1mm，重量测定应精确到1g。钢筋重量偏差按式（3)计算：
重量偏差( % - 试样实际重释长(减样长度理论重量 100 试样长度×理论重量
7.6检验结果的数值修约与判定应符合YB/T 081的规定，8检验规则
8.1检查和验收
制筋的检查和验收由供方质盘监督部门进行。需方有权进行检验。钢筋的检查和验收按GB/T17505的规定进行。
8.2组批规她免费标准bzxz.net
钢筋应按批进行检查和验收，每批应由同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋组或，每批不大于 60 t。8.3取样数量
钢筋检验的取样数量应符合表 4 的规定。8.4复验与判定规则
钢筋的复验与判定规则应符合GB/T17505的规定。9包装、标志和质量证朋书
9.1每盘(捆)钢筋应均勾捆扎不少于3道，端头应弯入盘内。9.2钢筋应轧上明显的钢筋牌号标志,标志间距为横肋间距的二倍，标志间距内的一条横肋取消，如图3所示;钢筋还可轧F.厂名或！标。9.3每盘（捆）钢筋应挂有不少于二个标牌，注明生产厂、生产日期、钢筛牌凸和规格。9. 4钢筋的包装、标志和质量证明书除上述规定外,应符合 GB/T 2103或GB/T 2101 中的有关规定。GB137B8—2000
CRB550
CRB650
CRBBDO
CRB970
CRB1L70
图3标志示例
GB 13788 -2000
附录A
（提示的附录）
冷轧带肋钢筋用盘条的每考牌号和化学成分CRB500、CRB650、CRB800CRB970CRB1170钢筋用盘条的参考牌号及化学成分（熔炼分析）见表A1.60钢、70钢的 Ni.Cr、Cu含量各不大于0.25%。表A1玲轧带肋钢筋用盘条的参考牌号和化学成份钢筋
CRB650
CRBH00
CRB970
CRBH7D
24MnTi
20Mnsi
41MnSiy
0. 09 ~ 0. 15
0.14~0.22
0.19~-0.27
0. 17~-0, 25
0. 37~ 0. 45
0. 570. 65
0. 66 ~ 0. 70
0. 67~0. 75
0, 17 ~~ 0. 37
0. 40~0. 80
0. 17~0. 37
0.17~0. 37
0. 17~ 0. 37
化学成分，%
0. 25~ 0. 55
0. 30~ 0. 65
1. 20~1. 60
1, 20~1. 60
1. 00~1. 40
0.50~0.80
0. 60 ~1. 00
0. 50 ~ 0. 80
Ti:0. 01~0. 05
V,0. 05 ~0. 12
Ti:0. 01--0. 05
