【化工行业标准(HG)】 垫片密封代号

垫片密封代号
HG 20519. 40-92
垫片密封代号
HG20519.40-92

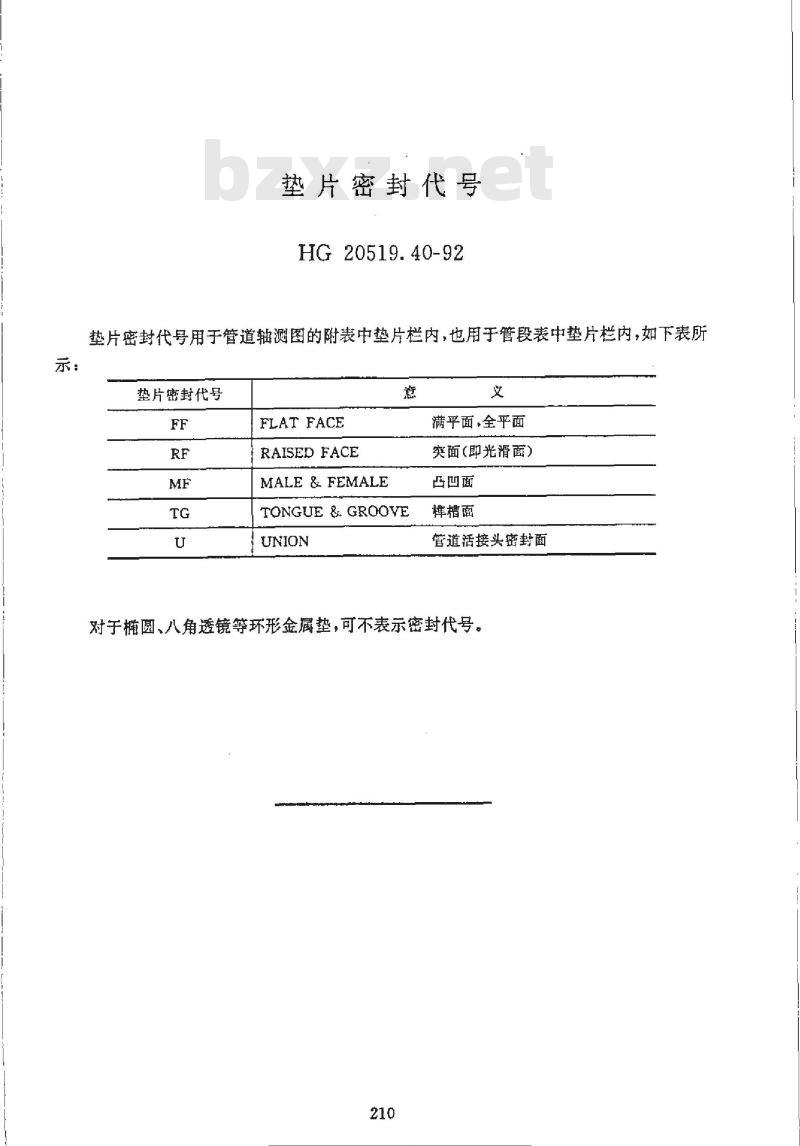

垫片密封代号用于管道轴测图的附表中垫片栏内，也用于管段表中垫片栏内，如下表所垫片密封代号
FLAT FACE
RAISED FACE
MALE＆FEMALE
TONGUE&GROOYE
1UNION
满平面、全平面
突面（即光滑面）
凸凹面
样槽面
管道活接头密封面
对于椭圆、八角透镜等环形金属垫，可不表示密封代号。210
化工工艺设计施工图内容和深度统一规定HG -20519. 1~40-92

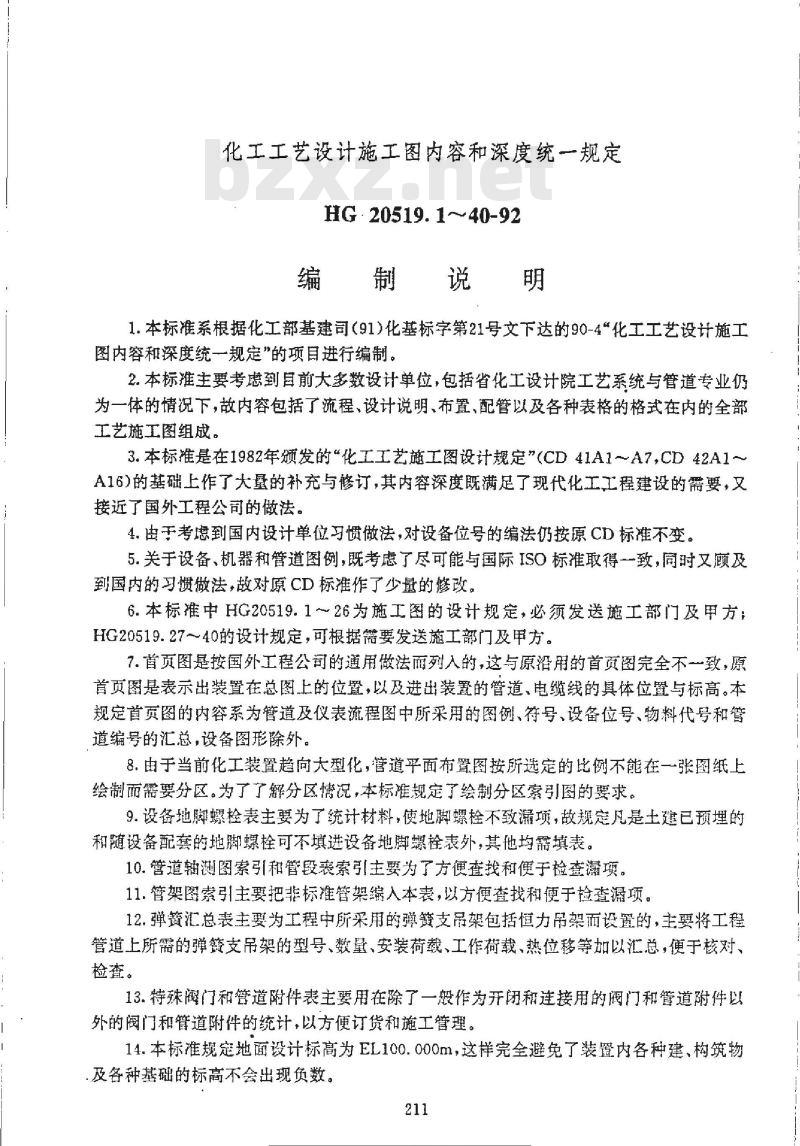

编制说明
1.本标准系根据化工部基建司（91）化基标字第21号文下达的90-4\化工工艺设计施工图内容和深度统一规定”的项目进行编制。2.本标推主要考虑到前大多数设计单位，包括省化工设计院工艺系统与管道专业仍为一体的情况下，故内容包括了流程、设计说明、布置、配管以及各种表格的格式在内的全部工艺施工图组成。bzxZ.net
3.本标推是在1982年颁发的化工工艺施工图设计规定（CD41A1A7，CD42A1～A16）的基础上作了大量的补充与修订，其内容深度既满足了现代化工工程建设的需要，又接近了国外工程公司的做法。
4.出于考到国内设计单位习惯做法，对设备位号的编法仍按原CD标准不变。5.关于设备，机器和管道图例，既考虑了尽可能与国际ISO标准取得一致，同时又顾及到国内的习惯做法，故对原CD标准作了少量的修改。6.本标准中HG20519.1～26为施工图的设计规定，必须发送施工部门及甲方HG20519.27～40的设计规定，可根据需要发送施工部门及甲方。7.首页图是按国外工程公司的通用做法而列入的，这与原沿用的首页图完全不一致，原首页图是表示出装置在总图上的位置，以及进出装置的管道、电缆线的具体位置与标高。本规定首页图的内容系为管道及仪表流程图中所采用的图例、符号、设备位号、物料代号和管道编号的汇总，设备图形除外。8.由于当前化工装置趋向大型化，管道平面布置图按所选定的比例不能在一张图纸上绘制而需要分区。为了了解分区情况，本标准规定了绘制分区索引图的要求。9.设备跑螺检表主要为了统计材料，使地脚螺栓不致漏项，故规定凡是土建已预埋的和随设备配套的地脚螺栓可不填进设备地脚螺栓表外，其他均需填表。10.管道轴测图索引和管段表索引主要为了方便查找和便于检查项。11.管架图索引主要把非标推管架编人本表，以方便查找和便于检查漏项。12.弹簧汇总表主要为工程中所采用的弹發支吊架包括恒力吊架而设置的，主要将工程管道上所需的弹餐支吊架的型号、数量、安装荷载、工作荷载，热位移等加以汇总，便于核对、检查。
13.特殊阀门和管道附件表主要用在除了一般作为开闭和连接用的阀门和管道附件以外的阀门和管道附件的统计，以方便订货和施工管理。14.本标准规定地面设计标高为EL100.000m，这样完全避免了装置内各种建、构筑物及各种基础的标高不会出现负数。211
