【化工行业标准(HG)】管道等级号及管道材料等级表

本网站发布时间： 2024-09-20 20:16:20

HG20519.38-1992
现行
　点击下载此标准

基本信息

标准号：
HG 20519.38-1992
标准名称：
管道等级号及管道材料等级表
标准类别：
化工行业标准(HG)
英文名称：
Pipeline grade number and pipeline material grade table
标准状态：
现行
发布日期：
1993-01-18
实施日期：
1993-04-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.04 MB

标准分类号

标准ICS号：
综合、术语学、标准化、文献>>技术制图>>01.100.01 技术制图综合71.010
中标分类号：
>>>>G0 工程建设>>原材料工业及通信、广播工程>>P72石化、化工工程

关联标准

出版信息

页数：
7页
标准价格：
8.0 元

其他信息

归口单位：
化工部化工工艺配管设计技术中心站
提出单位：
化学工业部
发布部门：
化学工业部

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准主要考虑到目前大多数设计单位，包括省化工设计院工艺系统与管道专业仍为一体的情况下，故内容包括了流程、设计说明、布置、配管以及各种表格的格式在内的全部工艺施工图组成 HG 20519.38-1992 管道等级号及管道材料等级表 HG20519.38-1992

标准内容

部分标准内容：

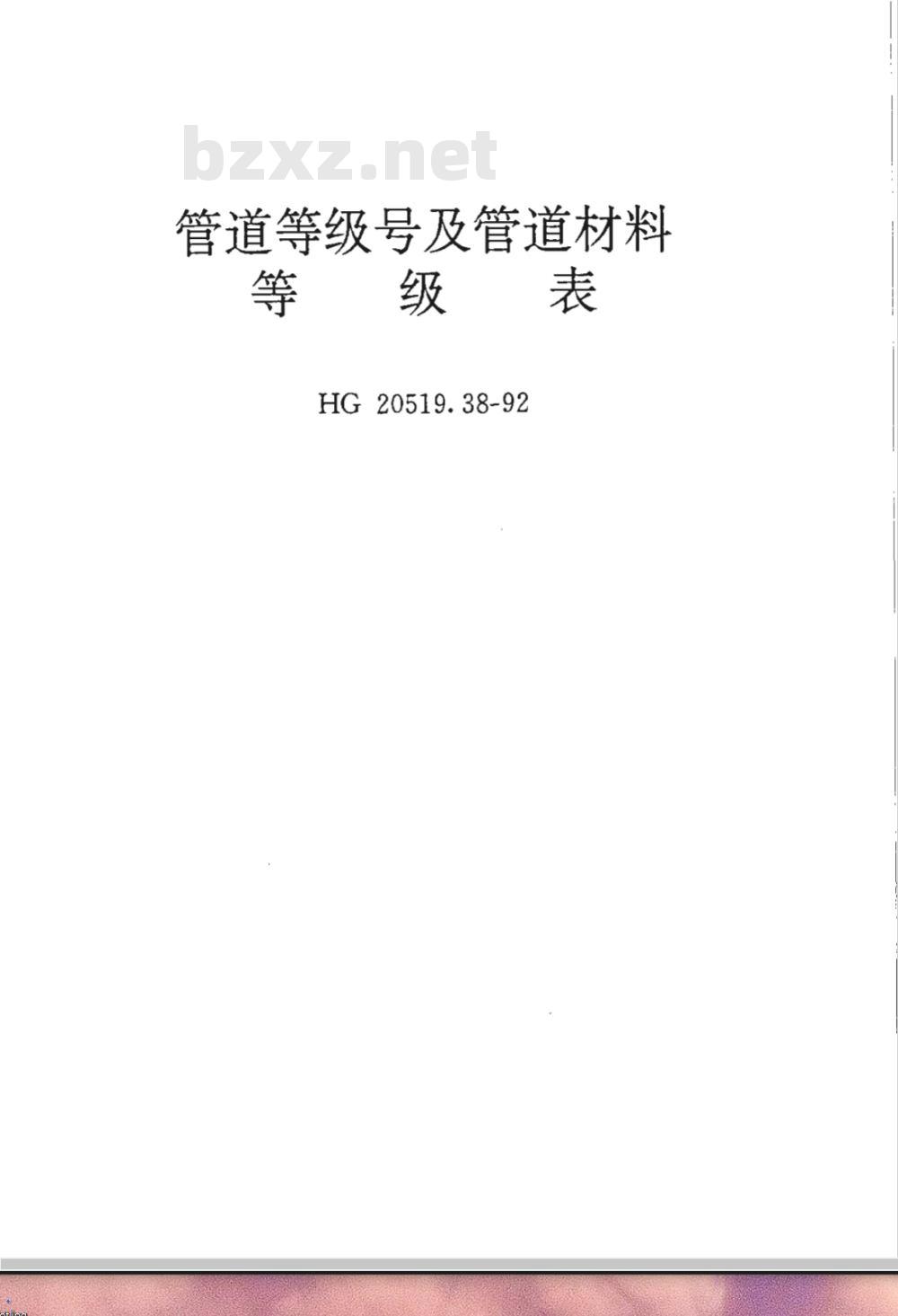

管道等级号及管道材料
等级表
HG 20519.38-92
管道等级号及管道材料等级表
HG 20519.38-92

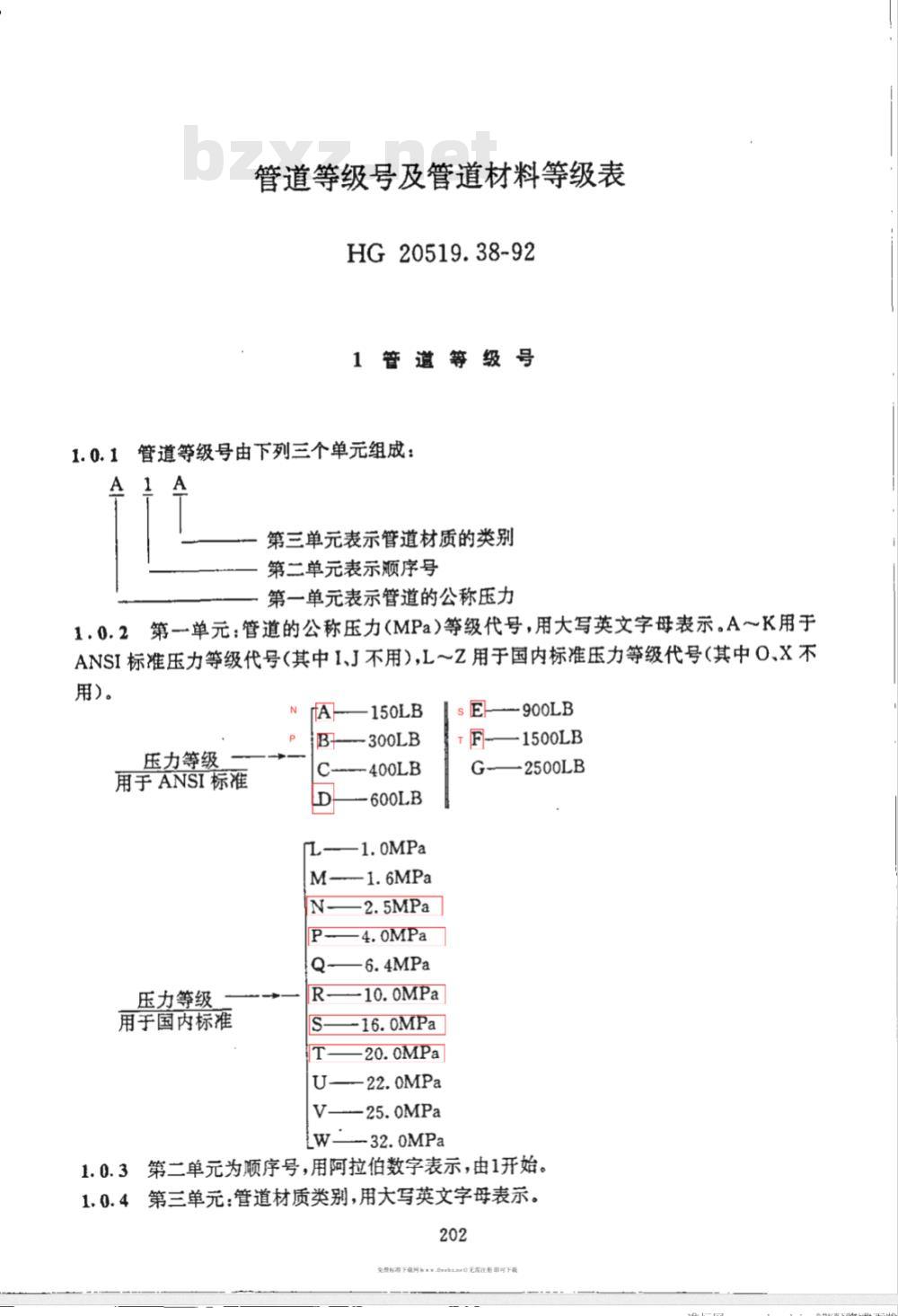

1管道等级号
1.0.1管道等级号由下列三个单元组成：A1
第三单元表示管道材质的类别
第二单元表示顺序号
第一单元表示管道的公称压力
1.0.2第一单元：管道的公称压力(MPa）等级代号，用大写英文字母表示。AK用于ANSI标准压力等级代号（其中I、J不用）,L～Z用于国内标准压力等级代号（其中O、X不用)。
压力等级
用于ANSI标准
压力等级
用于国内标准
-150LB
—400LB
U—-22.0MPa
V—--25.0MPa
-1500LB
-2500LB
第二单元为顺序号，用阿拉伯数字表示，由1开始。1.0.3
1.0.4第三单元：管道材质类别，用大写英文字母表示。202
A铸铁
B碳钢
C-—普通低合金钢
D——合金钢
E——不锈钢
F有色金属
G—非金属
H—衬里及内防腐

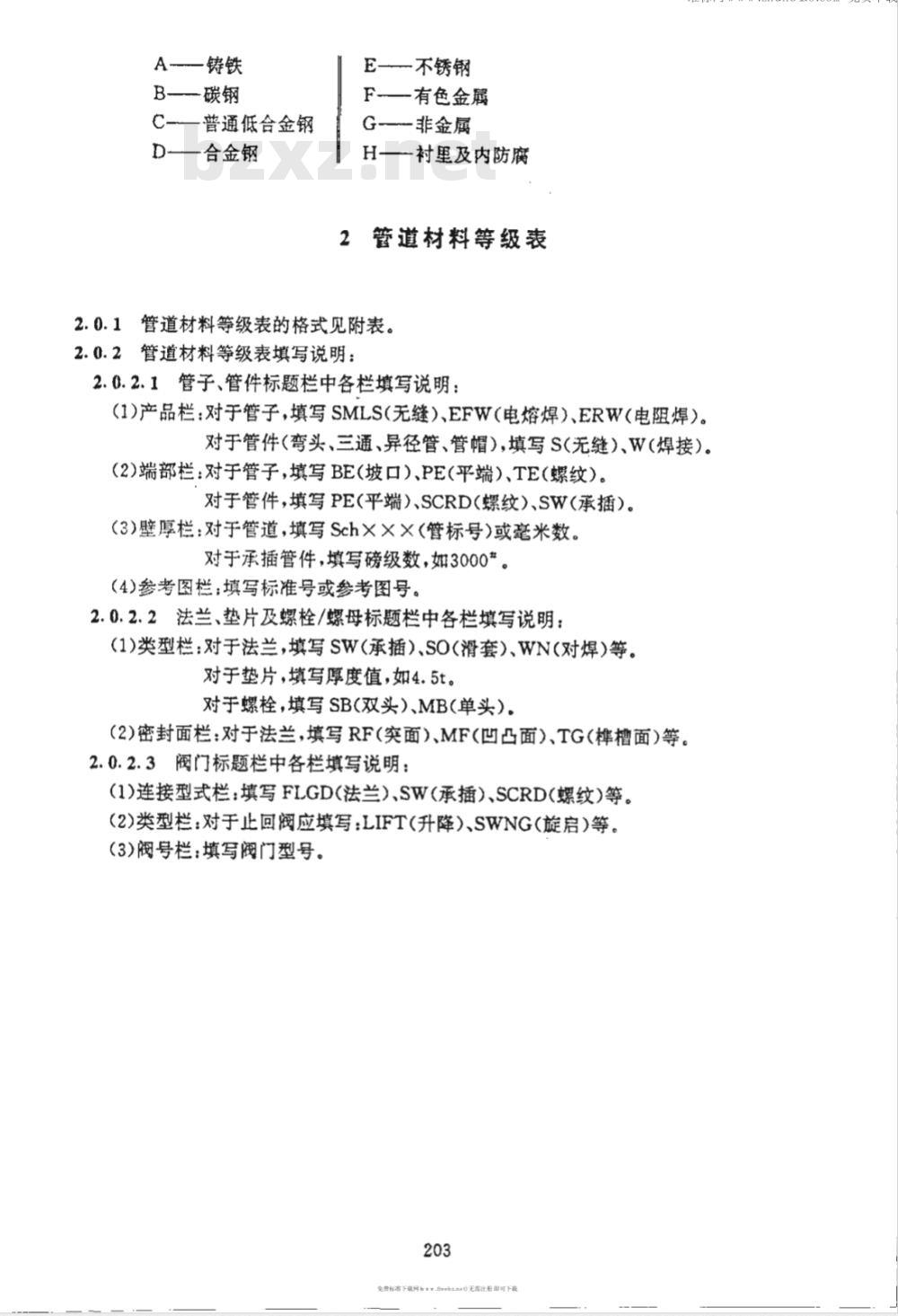

2管道材料等级表

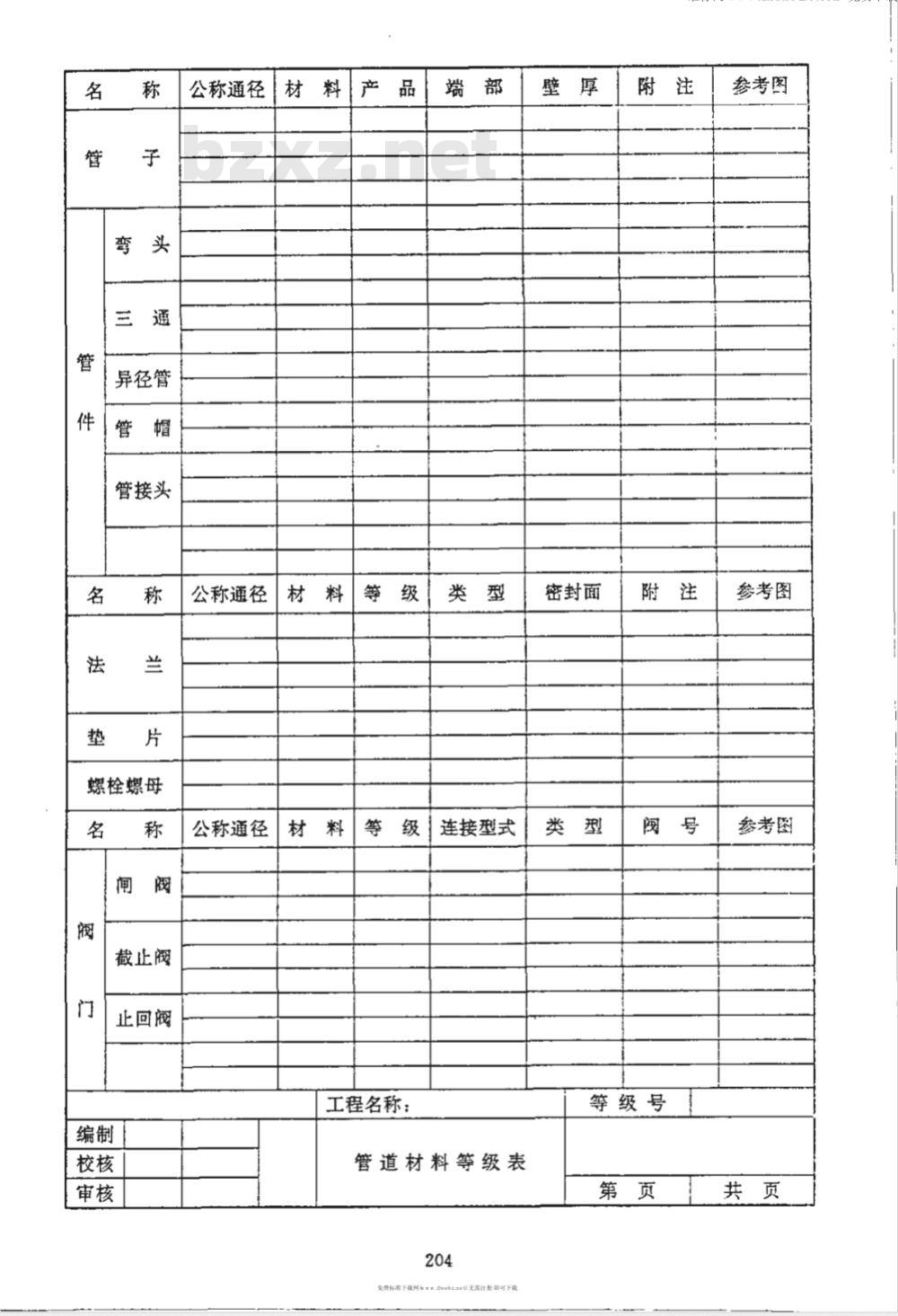

2.0.1管道材料等级表的格式见附表。2.0.2管道材料等级表填写说明：2.0.2.1管子、管件标题栏中各栏填写说明：（1）产品栏：对于管子，填写SMLS（无缝）、EFW（电熔焊）、ERW（电阻焊）。对于管件（弯头、三通、异径管、管帽）,填写S（无缝）、W（焊接）。（2)端部栏：对于管子，填写BE（坡口）、PE（平端）、TE（螺纹）。对于管件，填写PE(平端）、SCRD(螺纹）、SW(承插）。(3）壁厚栏：对于管道，填写Sch×××（管标号）或毫米数。对于承插管件，填写磅级数，如3000*。（4）参考图栏：填写标准号或参考图号。2.0.2.2法兰、垫片及螺栓/螺母标题栏中各栏填写说明：(1)类型栏：对于法兰，填写SW(承插）、SO(滑套)、WN(对焊）等。对于垫片，填写厚度值，如4.5t。对于螺栓，填写SB(双头）、MB(单头）。(2)密封面栏：对于法兰，填写RF（突面）、MF（凹凸面）、TG（椎槽面）等。2.0.2.3阀门标题栏中各栏填写说明：(1)连接型式栏：填写FLGD(法兰）、SW(承插）、SCRD(螺纹）等。(2)类型栏：对于止回阀应填写：LIFT(升降）、SWNG(旋启）等。(3)阀号栏：填写阀门型号。
异径管
管接头
螺栓螺母
截止阀
止回阀
公称通径
公称通径
公称通径wwW.bzxz.Net
连接型式
工程名称：
管道材料等级表
免费标将下载网%：
达E甲可
密封面
等级号
参考图
参考图
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
