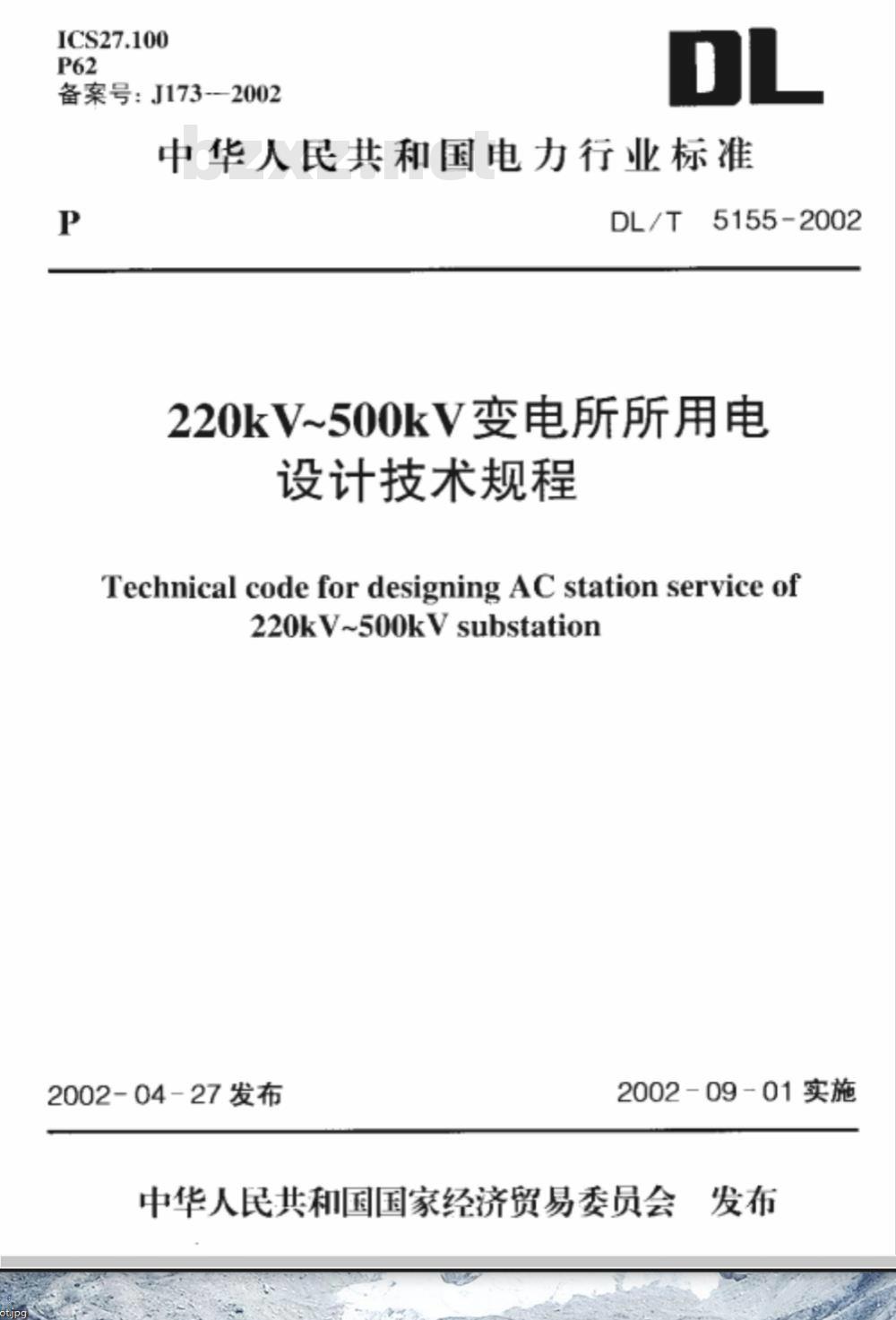

【电力行业标准(DL)】 220kV～500kV变电所所用电设计技术规程

ICS27.100
备案号：J173-2002
中华人民共和国电力行业标准
DL/T5155-2002
220kV~500kV变电所所用电
设计技术规程
Technical codefor designing AC station service of220kV~500kVsubstation
2002-04-27发布
2002-09-01实施
中华人民共和国国家经济贸易委员会发布P

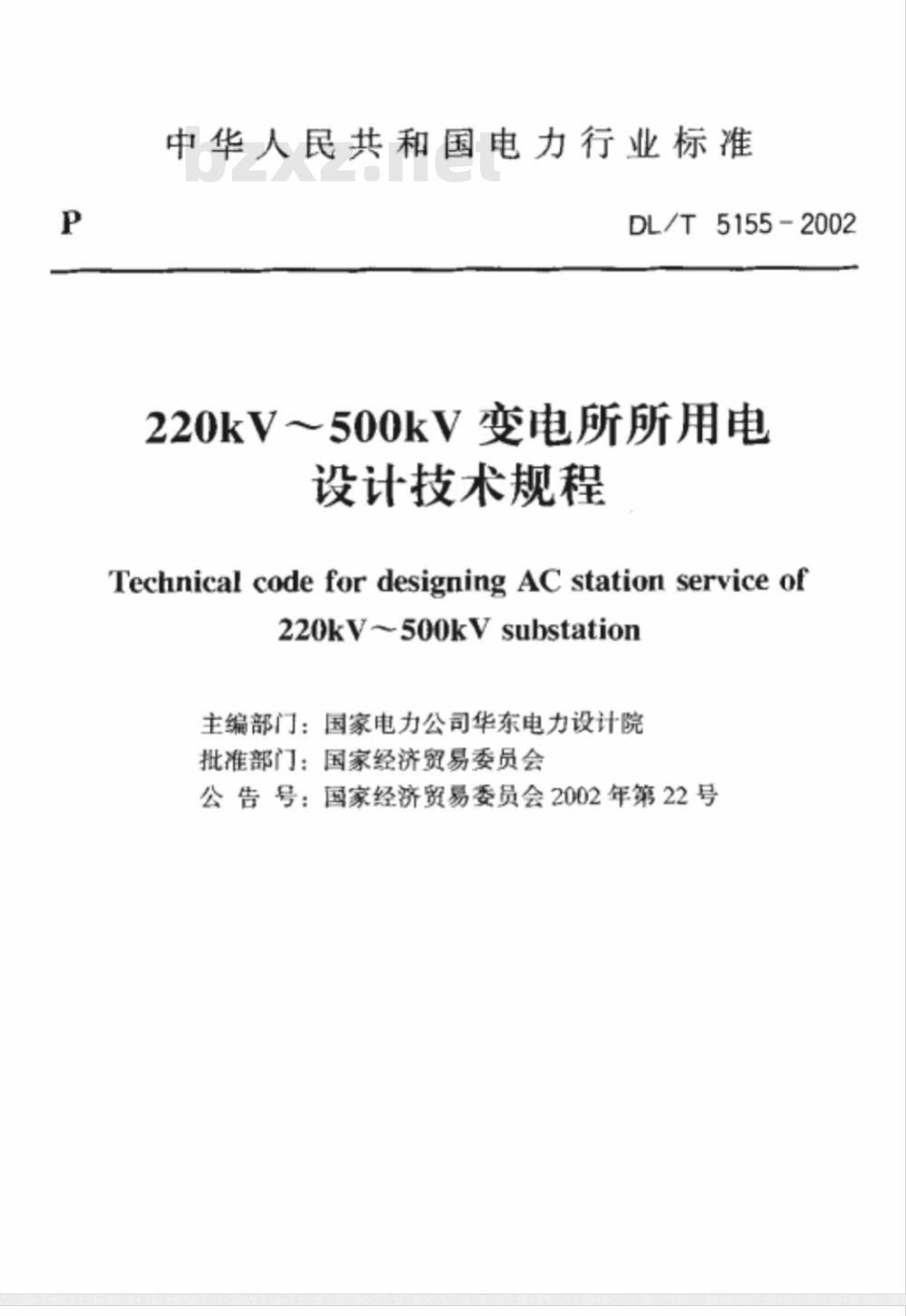

中华人民共和国电力行业标准
DL/T5155-2002
220kV～500kV变电所所用电
设计技术规程
Technical code for designing AC station service of220kV500kVsubstation
主编部门：国家电力公司华东电力设计院批准部门：国家经济贸易委员会公告号：国家经济贸易委员会2002年第22号DL/T51552002

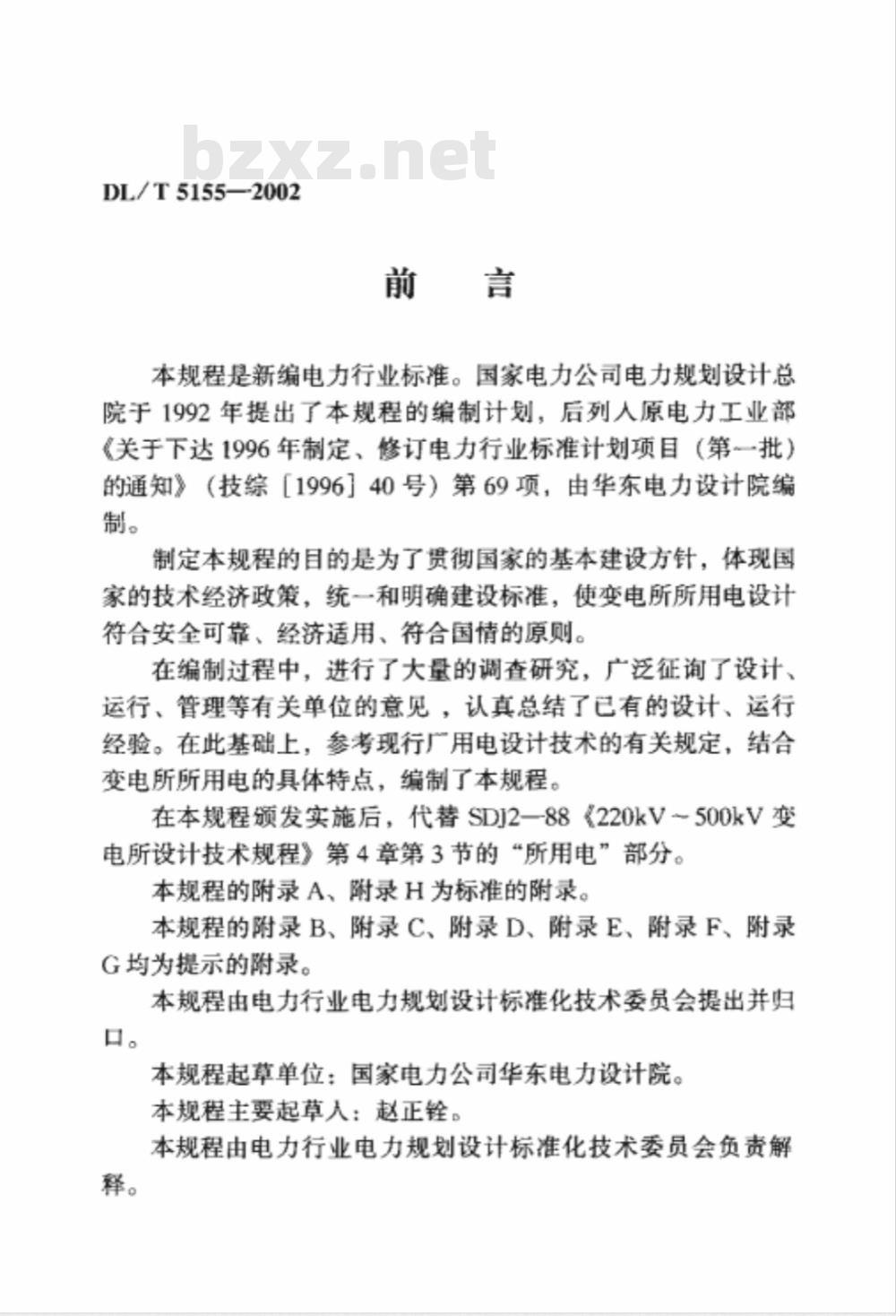

本规程是新编电方行业标准。国家电力公司电力规划设计总院于1992年提出了本规程的编制计划，后列人原电力工业部关于下达1996年制定、修订电力行业标准计划项目（第一批）的通知》（技综【1996]40号）第69项，由华东电力设计院编制。
制定本规程的目的是为了贯彻国家的基本建设方针，体现国家的技术经济政策，统一和明确建设标准，使变电所所用电设计符合安全可靠、经济适用、符合国情的原则。在编制过程中，进行了大量的调查研究，广泛征询了设计、运行、管理等有关单位的意见，认真总结了已有的设计、运行经验。在此基础上，参考现行广用电设计技术的有关规定，结合变电所所用电的具体特点，编制了本规程，在本规程颁发实施后，代替SDJ2一88《220kV～500kV变电所设计技术规程》第4章第3节的“所用电”部分。本规程的附录A、附录H为标准的附录。本规程的附录B、附录C、附录D、附录E、附录F、附录G均为提示的附录。
本规程由电力行业电力规划设计标准化技术委员会提出并归口。
本规程起章单位：国家电力公司华东电力设计院。本规程主要起草人：赵正铨：
本规程由电力行业电力规划设计标准化技术委员会负责解释。

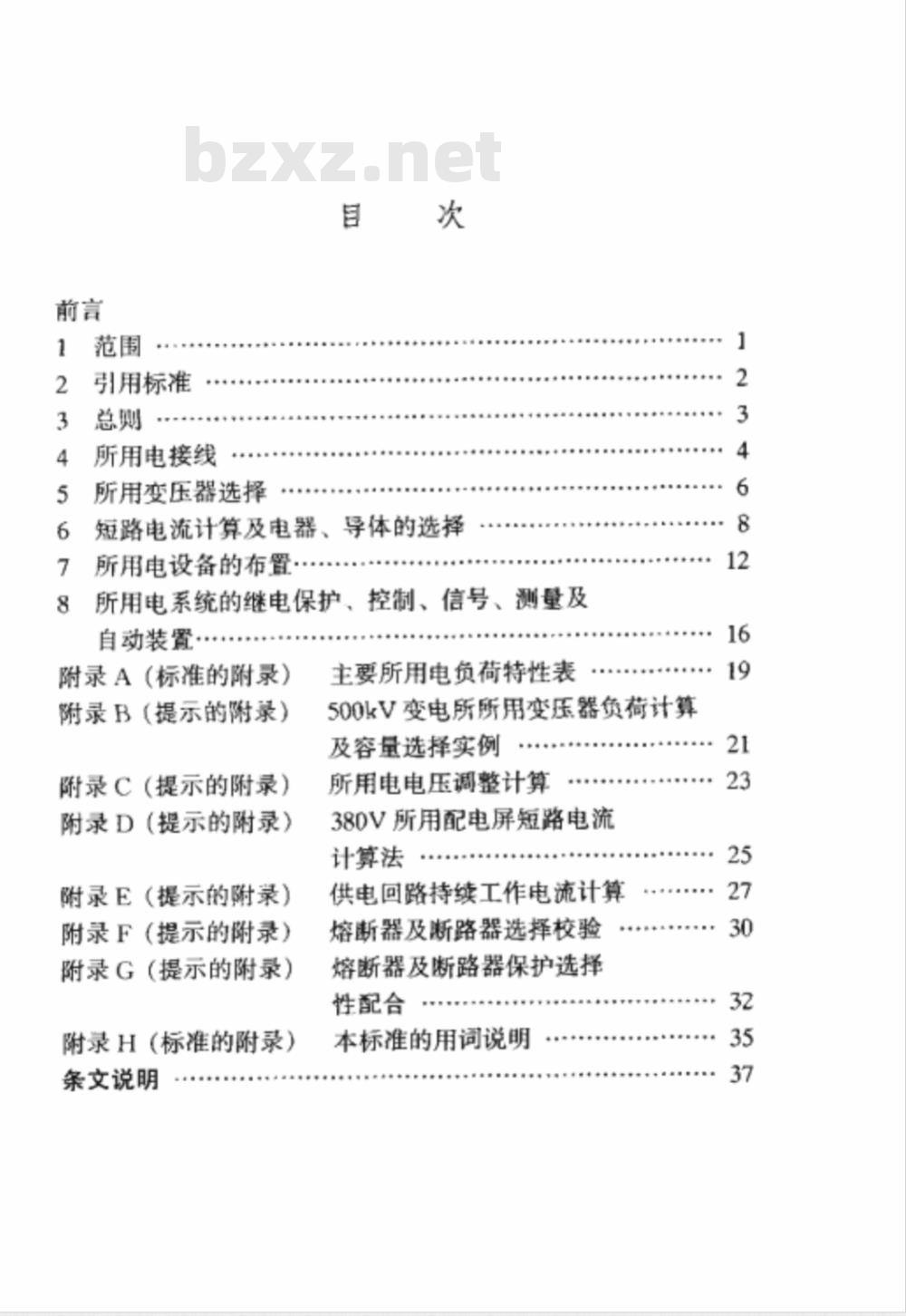

引用标准
所用电接线
所用变压器选择
短路电流计算及电器、导体的选择所用电设备的布置.·
所用电系统的继电保护、控制、信号、测量及自动装置·
附录A（标准的附录）
附录B（提示的附录）
附录C（提示的附录）
附录D（提示的附录）
附录E（提示的附录）
附录F（提示的附录）
附录G（提示的附录）
附录H（标准的附录）
条文说明
主要所用电负荷特性表
500kV变电所所用变压器负荷计算及容量选择实例
所用电电压调整计算
380V所用配电屏短路电流
计算法
供电回路持续工作电流计算
熔断器及断路器选择校验
熔断器及断路器保护选择
性配合
本标准的用词说明

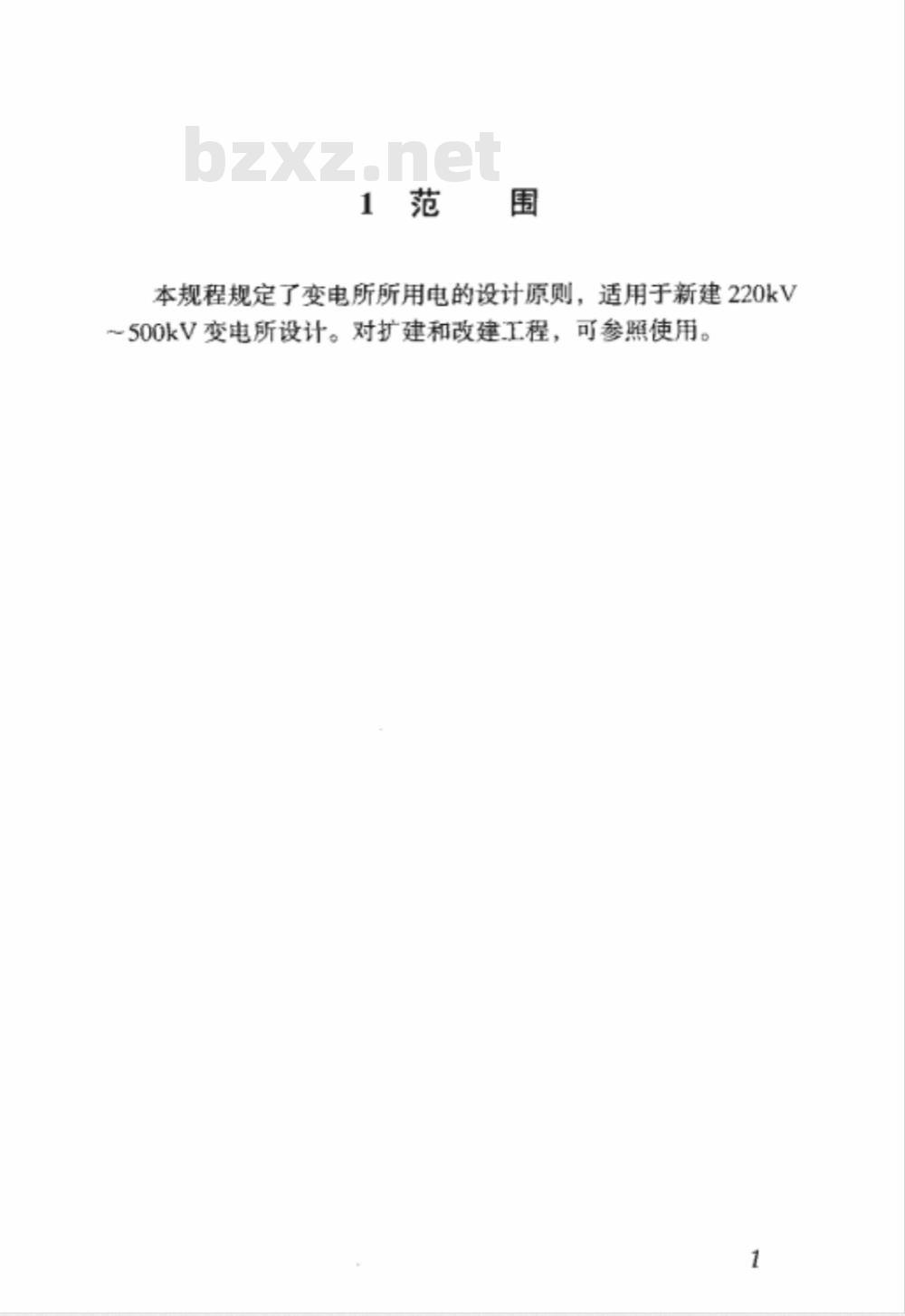

1范围
本规程规定了变电所所用电的设计原则，适用于新建220kV～500kV变电所设计。对扩建和改建工程，可参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB50217--1994电力工程电缆设计规范DL/T620一1997交流电气装置的过电压保护和绝缘配合DL/T621--1997交流电气装置接地SDI2—1988220kV~500kV变电所设计技术规程SDJ5-1985
高压配电装置设计技术规程
DL/T5153--2002
DL/T5136—2001
DL/T5137—2001
火力发电厂厂用电设计技术规定火力发电厂、变电所二次接线设计技术规程
电测量及电能计量装置设计技术规程3总
3.0.1变电所所用电设计必须认真贯彻国家的技术经济政策，做到安全可靠、经济适用、符合国情。3.0.2变电所所用电设计，应积极慎重地采用成熟的新材料、新设备等先进技术。
3.0.3变电所所用电设计除应执行本规程规定外，尚应符合现行国家标准和电力行业标准的规定3
4所用电接线
4.1所用电源
4.1.1220kV变电所宜从主变压器低压侧分别引接两台容量相同，可互为备用，分列运行的所用工作变压器。每台工作变压器按全所计算负荷选择。
只有一台主变压器时，其中一台所用变压器宜从所外电源引接。
4.1.2330kV~500kV变电所的主变压器为两台（组）及以上时，由主变压器低压侧引接的所用工作变压器台数不宜少于两台，并应装设一台从所外可靠电源引接的专用备用变压器。每台工作变压器的容量宜至少考虑两台（组）主变压器的冷却用电负荷。专用备用变压器的容量应与最大的工作变压器容量相同。
初期只有一台（组）主变压器时，除由所内引接一台工作变压器外，应再设置一台由所外可靠电源引接的所用工作变压器。4.2所用电接线方式
4.2.1所用电低压系统应采用三相四线制，系统的中性点直接接地。系统额定电压380/220V。4.2.2所用电母线采用按工作变压器划分的单母线。相邻两段工作母线间可配置分段或联络断路器，但宜同时供电分列运行。两段工作母线间不宜装设自动投人装置。4.2.3当任一台工作变压器退出时，专用备用变压器应能自动切换至失电的工作母线段继续供电。4.3所用电负荷的供电方式免费标准bzxz.net
4.3.1所用电负荷宜由所用配电屏直配供电，对重要负荷应采4
用分别接在两段母线上的双回路供电方式。4.3.2强油风（水）冷主变压器的冷却装置、有载调压装置及带电滤油装置，宜按下列方式共同设置可互为备用的双回路电源进线。并只在冷却装置控制箱内自动相互切换。1主变压器为三相变压器时，宜按台分别设置双回路：2主变压器为单相变压器组时，宜按组分别设置双回路，各相变压器的用电负荷接在经切换后的进线上。4.3.3330kV～500kV变电所的控制楼、通信楼，可根据负荷需要，分别设置专用配电屏向楼内负荷供电。专用屏宜采用单母线接线。
4.3.4断路器、隔离开关的操作及加热负荷，可采用按配电装置区域划分的，分别接在两段所用电母线的下列双回路供电方式：
1各区域分别设置环形供电网络，并在环网中间设置刀开关以开环运行；
2各区域分别设置专用配电箱，向各间隔负荷辐射供电，配电箱电源进线一路运行，一路备用。4.3.5检修电源网络宜采用按配电装置区域划分的单回路分支供电方式。
4.4交流不停电电源
4.4.1不停电电源宜采用成套UPS装置，或由直流系统和逆变器联合组成。电源装置可以按全部负载集中设置，也可按不同负载分散设置。
4.4.2不停电电源宜采用具有稳压稳频性能的装置，额定输出电压为单相220V，额定输出频率50Hz。4.4.3供计算机使用的不停电电源装置，其容量的选择宜留有裕度。
5所用变压器选择
5.1负荷计算及容量选择
5.1.1负荷计算原则：
1连续运行及经常短时运行的设备应争计算：2不经常短时及不经常断续运行的设备不予计算。变电所主要所用电负荷特性参见附录A。5.1.2负荷计算采用换算系数法，所用变压器容量按下式计算：S≥K,Pi+P2+P3
式中：S所用变压器容量(kVA)；(5.1.2)
K，—所用动力负荷换算系数，般取K，=0.85；P,一一所用动力负荷之和（kW）：P2一所用电热负荷之和（kW)；
P3所用照明负荷之和（kW)。
500kV变电所所用变压器负荷计算及容量选择实例参见附录B。
5.2型式及阻抗选择
5.2.1所用变压器应选用低损耗节能型产品。变压器型式宜采用油没式，当防火和布置条件有特殊要求时，可采用干式变压器。
5.2.2所用变压器宜采用Dyn11联结组。所用变压器联结组别的选择，宜使各所用工作变压器及所用备用变压器输出电压的相位一致。所用电低压系统应采取防止变压器并列运行的措施。
5.2.3所用变压器的阻抗应按低压电器对短路电流的承受能力确定，宜采用标准阻抗系列的普通变压器。6
5.2.4所用变压器高压侧的额定电压，应按其接人点的实际运行电压确定，宜取接人点相应的主变压器额定电压。5.2.5当高压电源电压波动较大，经常使所用电母线电压偏差超过±5%时，应采用有载调压所用变压器。所用电电压调整计算参见附录C。
