【电力行业标准(DL)】 水电水利工程地质测绘规程

ICS 27.140
备案号：J347—2004
中华人民共和国电力行业标准
DL/T5185—2004
代替 SDJ 15—1978

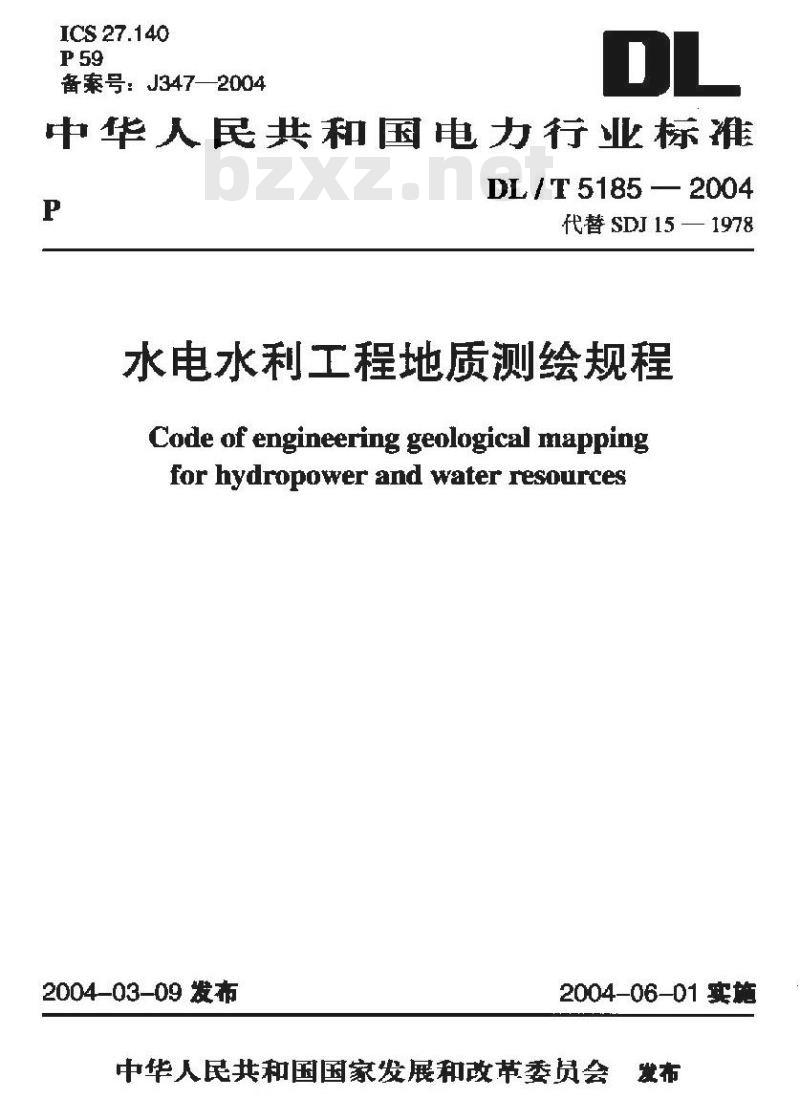

水电水利工程地质测绘规程
Code of engineering geological mappingfor hydropower and water resources2004-03-09发布
2004-06-01实前
中华人民共和国国家发展和政委员会发布
规范性引用文件
推备工作
野外测绘
一般规定
地貌调查
地层岩性调查
地质构造调查
水文地质调查
喀斯特调查
物理地质现象调查

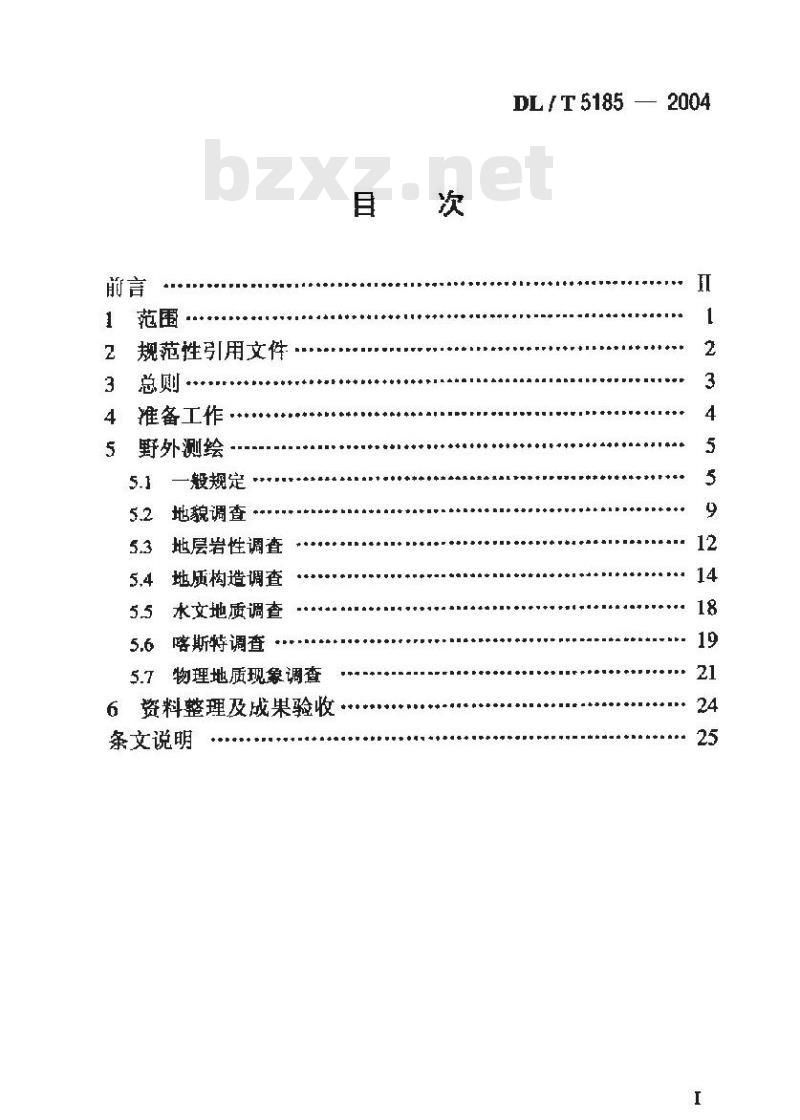

6资料整理及成果验收.·
条文说明
DL/T5185—2004
DL/ T 5185 — 2004

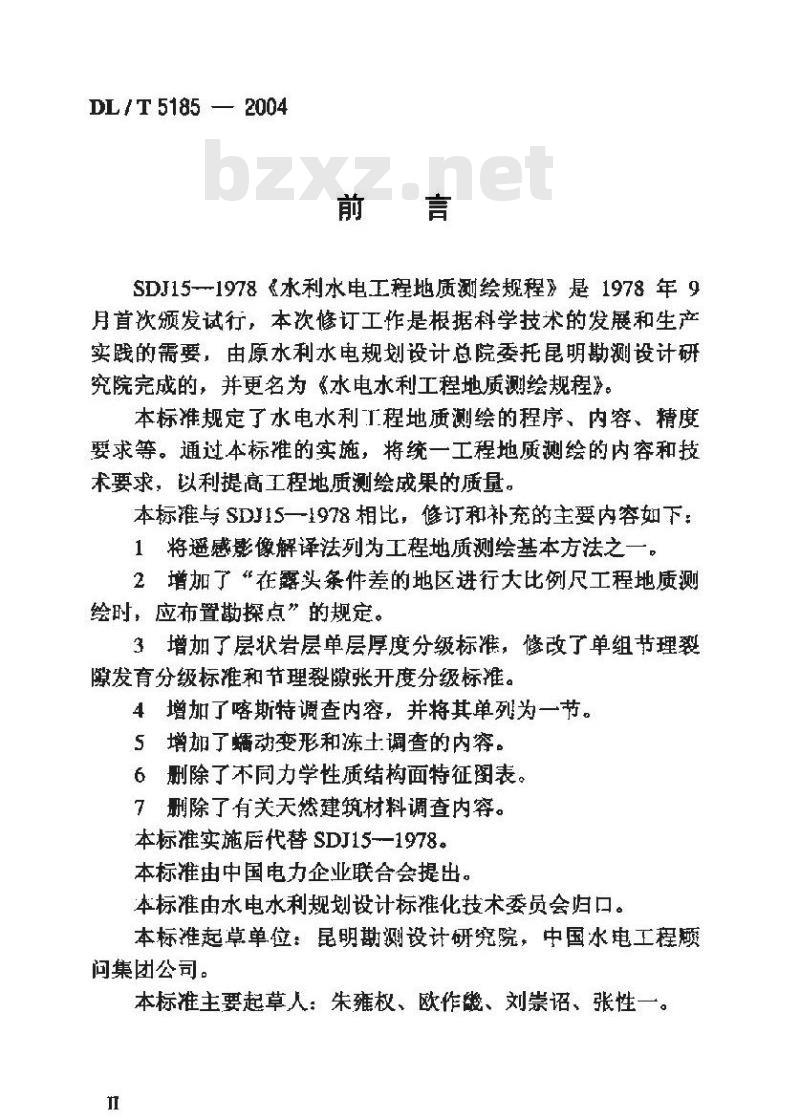

SDJ15--1978 《水利水电，程地质测绘规程》是1978 年 9月首次颁发试行，本次修订工作是根据科学技的发展和生产实践的需要，由原水利水电规划设计总院委托昆明勘测设计研究院完成的，并更名为《水电水利工程地质测绘规程》。本标推规定了水电水利程地测绘的程序、内容、精度要求等。通过本棕雅的实施，将绕一工程地质测绘的内容和技术要求，以利提高工程地质测绘成果的质量。本标雅推导功5一8相比，修切和补我的主费内容如：1将遥感影像解译法列为工程地质测绘基本方法之一，2增加了在露头条件差的地区进行大比例尺工程地质测祭的，应布置期探点”的规定。3增加层状岩层单层厚度分级棕准，修敌了单组节理裂隙发育分级标维和节理裂隙张开度分级标准。4，增加了喀斯特调查内容，并将其单列为一节。5增加了动变形和冻士调查的内容。6删除了不司力学性质绪构面特征图表。7除了有关天然建筑材料调查内容。本标准实施后代替SDJ15-一1978。本标准由中国电力企业联合会提出。本标准由水电水利规划设计标准化技术委员会归口。本标准起草单位：昆明勘测设计研究院，中国水电工程顾问集团公司。
本标准主要起草人：朱雍权、欧作、刘崇诏、张性一。1范围
DL/T5185—2004

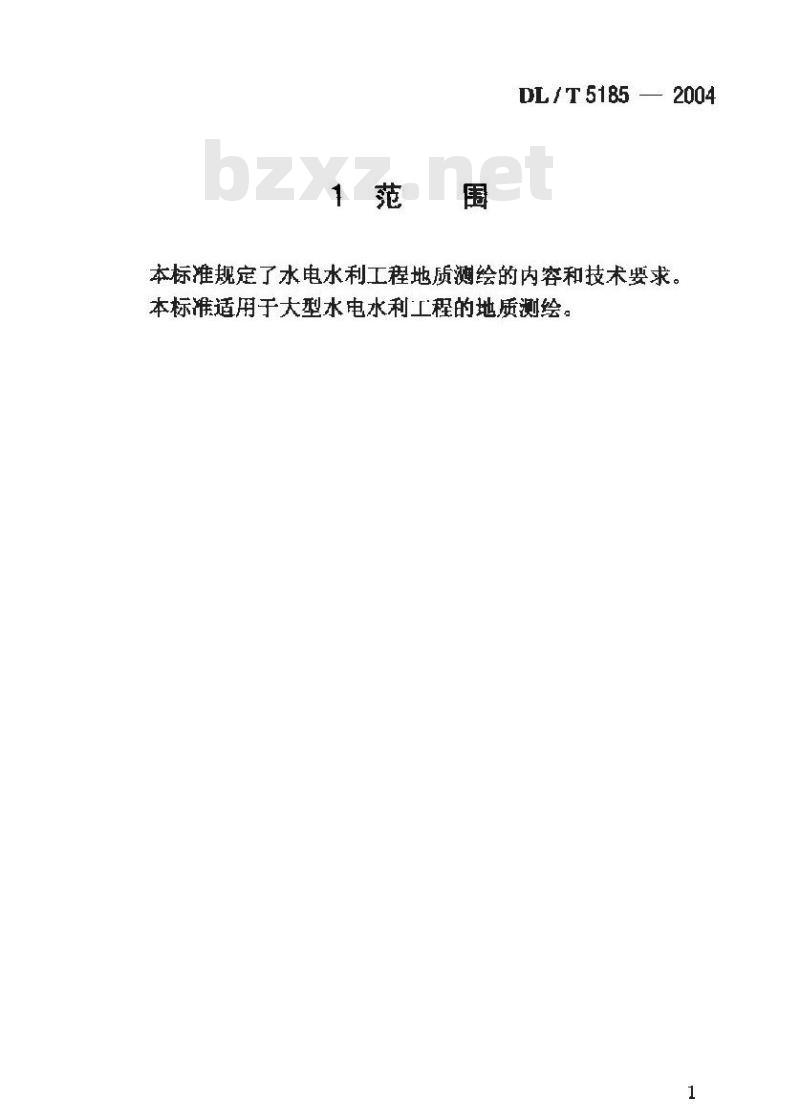

本标准规定了水电水利工程地质测绘的内容和技术要求。本标准适用于大型水电水利工程的地质测绘1
DL/T5185-2004

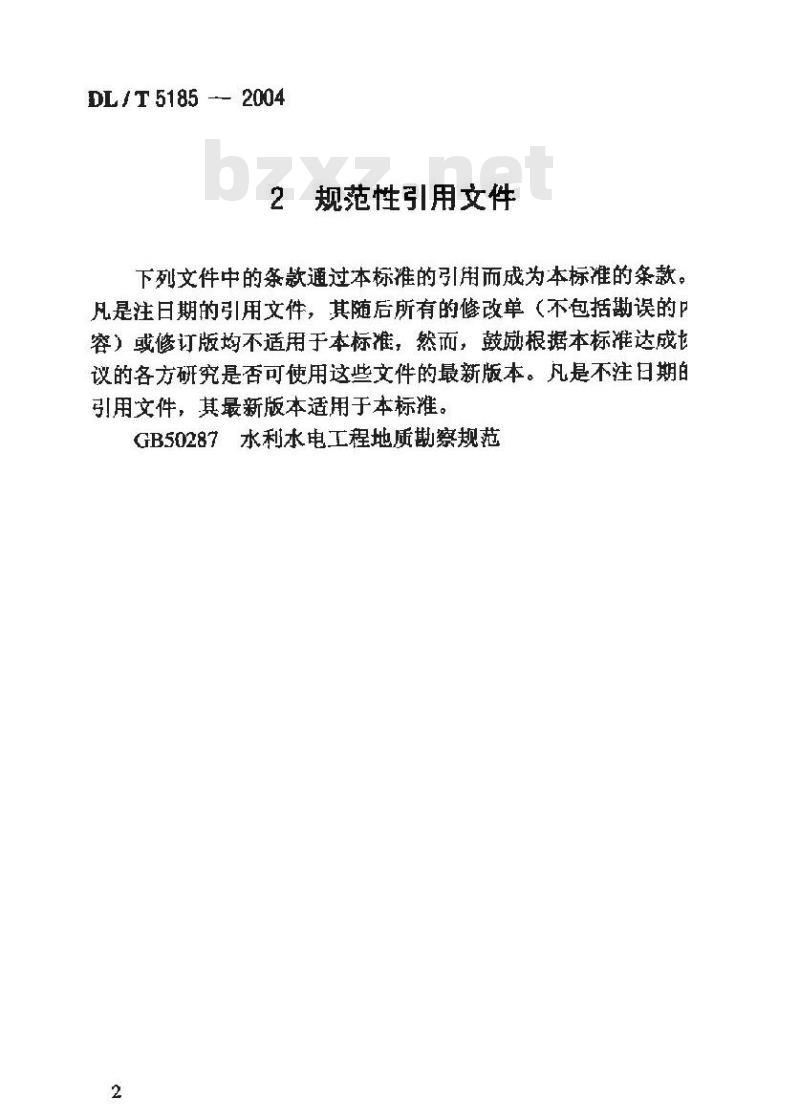

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成议的各方研究是否可使用这些文件的最新版本。凡是不注日期自引用文件，其最新版本适用于本标准。GB50287水利水电工程地质勘察规范2
3总则
DL/T5185—2004
3.0.1工程地质测绘是水电水利工程地质勘察的基础工作。其任务是调查与水电水利工程建设有关的各种地质现象，分析其性质和规律，为评价工程建筑物区工程地质条件提供基本资料，并为钻探、洞探、并探、坑槽探、物探、试验和专门性的勘察工作提供依据。
3.0.2水电水利工程地质测绘应按准备工作，野外测绘，资料整理和成果验收的程序进行。
3.0.3水电水利工程地质测绘，除应遵守本规程外，尚应符合国家现行有关标雅的热是。
DL/T5185—2004
4准备工作
4.0.1工程地质测绘前，应根据需要搜集下列资料：1
规划设计资料
地形瓷料、卫片，航片、陆摄照片：区域地质，地质勘察、地靠地质及工程建设情况等资料：水文气象资料
5交通、行政区划资料，以及当地风俗习惯等。4.0.2对所搜集的资料，应及时进行分类编录和综合分析，研究其可利用程度和存在问题，编制有关图表和说明，对遥图像应进行地质解译。
4,0.3小比例尺工程地质测绘，可不进行踏斯：中、大比例尺工程地质测绘，除利用已有资料外，还应结合建筑物布置方案，进行现场踏勘，以了解测区地质情况和问题，合理布置观规路线正确选择实测地插部面位置，拟定野外工作方法。踏勘路线应选在代表该地区地层、地质构造，以及有向的地段。4.0.4各种比例尺的工程地质测绘，都应符合CB50287的规定，井根据勘察任务书和工程地质勘蔡大纲的要求，结合搜集的资料和踏勘的情洗，编制工程地质测绘工作计划。4.0.5工程地质测绘工作计划应包括下列内容：1
任务要求、设计阶段与意图
地质概况，可能存在的主要工程地质问题；工作方法、工作量：
计划进度及完成日期：
人员组织、工作装备、安全措施、质量保证措施：工作录件及经费预算：
提交的成果等。
DL/T 5185 — 2004
5野外测绘
5.1一般规定
5.1.1工程地质测绘应先测制地层耗状图，确定恶层的填图单位后，再进行全面谢绘工作。测制地层柱状图应符合下列要求：1地层柱状密的比例尺宜大于地质绘比例尺的 5～～10倍，岩性简单地区可适当缩小：对工程暴有重要意义的软来层和地质现象，应扩大比例尺或用符号表示。2实测地层部剖面应选择在露头好、岩层出露齐全、构造简单、化石丰富的地段。
3当露头不莲续或地层莲续性受到构造破坏，需要在测绘区以外或不同地段测量地层剖面时，各剖面的连接应有足够证据。必要时，应布置勘探点。
4测制地层柱状图时，应选择好‘标志层，和划分好填图单位。对各类岩土层除进行一般描述外，还应着重描述工程地质特性。宜系统采集岩石、化石标本，并作鉴定。5在地质构造复杂或岩柜变化显著地区，斑测制各代表性地段的地层部面，编制地层对比表和综合地层柱状图5.1.2不同此例尺的工程地质规绘划分的填图单位应符合下列规定：
1程地质测绘填图单位，应划分为界、系，统、阶、带或地方性的地层单位群、组，段，层。其要求应衔合表512的规定。
2大，、中比例尺的工程地质测绘，可在研究沉积韵律或岩相变化的基础上，绪合岩性的差异戴岩组，层组的组合特点以及岩石的工程地质特性均分填图单位。5
DL/T5185—2004
3对工程地质水文地质具有重要意义的岩层或岩组，应单独划分出来。
4第四系的分层，应按地层年代、成因类型及岩性等划分。大比例尺测绘中，还应根据工程需要和地貌条件，结合物质的物理力学性质、水理性质以及盐碱度等特征进行详细分层。表 5.1.2工程地质测绘项图单位划分比例尺
1 : 100,000~1 : 50,000
1 : 25,0001 : 10,000
1 : 5,000
1 : 2,000~~1 : 1,000
必颁的
统（或群）
阶 (或组）
分层单位
阶 (或组）
带（或段）
带或层（或按岩性、「程地质岩组划分）岩性，或工程地质岩组
工程地质测绘比例尺的分级应符合下列规定：小比例尺，包括：小于 1：100.0001：100.0001 ：50.000。中比例尺，包括：1:25,000、1：10,000。3
1,000。
大比例尺，包括：1：5.000、1:2,000、1:1,000 和大于 15.1.4
各勘察阶段工程地质测绘比例尺应符合表5.1.4规定。5.1.5
译法。
工程地质测绘的基本方法可分为地质点法和遥感影像解5.1.6
地质点法的应用，应符合下列规定：小比例尺测绘，采用横穿越法。当地层相变较大，构造或需要查清一些重要地质问题时，应进行界线追索。复杂，亘
2中比例尺测绘，采用横穿越与界线追索相结合的方法。3大比例尺测绘，采用全面查勘法。5.1.7中、小比例尺测绘，宜利用航片、卫片资料进行地质解译。在地形陡曳，露头良好地区的大比例尺测绘中，可采用陆摄照片进行地质调绘。解译成果应进行野外实地验证和核实。6
测绘地区
水库区
建筑物区
长引水线路区
1 : 500,000~~1 : 100,000
1 : 100,000~1 ; 50,000
可溶岩地区：
1 : 50,000~~1 : 25,000bZxz.net
峡容区：
1 : 10,000-~1 : 5,000
丘陵平原区：
1 : 25,000~1 : 10,000
1 : 30,000~-1 : 10,000
囊 5. 1.4工程地质测绘比例尺
勘窦阶段
1 : 200,000-~1 : 25,000
专门性构造地质测绘：
1 : 100,000~~1 : 25,000
严重渗漏地段1 : 10,000--1 2,000漫没
1 : 50,000~~1 : 10,000
城镇1 : 2,000-1 : 1,000
农业区 1 : 10,000~1 : 5,000城镇1 : 2,000~1: 1,000
农业区 1 : 10,000～1 : 5,000不定岸坡1 : 5,000F~1 ; 1,000土石坝 1 : 5,000~-1 : 1,000
漏舜出坝1：2,0001：1,000
1 : 5,000~1 : 2,000
1 : 25,000~1 : 10,000
厂房1 : 2,000~1 : 1,000
溢洪道 1 : 2,000~1 : 1,000
引水壁筑响1 2,000~1 ; 1,000通航露筑物1 : 2,000~1 ± 1,0001 : 25,000~1 1 5,000
1 : 1,000~1 : 200
DL/T5185—
DL/ T5185—2004
5.1.8工程地质测绘使用的地形图，应是符合精度要求的同等英大子地质测比例尺的地形图，当地质测绘来用的地形图比例尺与地质测绘比例尺不一致时，应在地质图上注明实际的地质测绘比例尺。
5.1.9工程地质测绘的详细程度，应与用的化例尺相适应。相当于测绘比例尺图上宽度大于2mml的地质现象应予测绘。对于评价工程地质或水文地质条件有重要意义的地质现象，即便在图上宽度不足2mm，也应扩大比例尺表示，并明其实际数据，5.1.10地质点的布置应符合下列要求：1地质点应布置在地质界线和地质现象上，在性、岩相存在渐变现象，或岩性单一、地质构造简单地区，也应有适量地质点控制。
2地质点的间距，要保证地质界线在图上的精度。地质点的间距宜为相应比例尺图上2cm~3cm。3在露头条件差的地区进行大比例尺工程地质测绘，应布置勘探点，以控制主要的地质现象。5.1,11地质点的定位应符合下列要求：1小比例尺和比例尺为1：25,000的工程地质测绘，地质点的定位可用目测和罗盘仪交汇。对可能影响评价库区和建筑物地区的工程地质或水文地质条件的重要地质点，应采用测量仪器定位。
2比例尺为1：10.000的工程地质测绘，控制主要地质界线和地质现象的地质点，应采用测量仪器定位3大比例尺工程地质测绘的地质点应采用测量仪器定位。5.1.12地质图应按地质制图的原则实地勾绘，如实反映客观情况。各种地质界线的允许偏差，为相应比例尺图土的土2mm。分组作业的接图部位的地质界线应协调一致。5.1.13地质剖面图的测制应符合下列要求：1为分析研菀测区的地层岩性、地质构造以及水库区、长8
DL/ T 51B5 2004
引水线路区的一般地质部面可在地质图上切制，其主要地质现象应实地校核
2建筑物区和为研究专门性问题的主要工程地质部面图应实测。
部剖面图与平面图的内容协谢一致。5.1.14
野外记录应符合下列要求：
凡图上表示的地质现象，都成有记录可查。1
2地质点的描述应在现场进行，并注意点问描述，其内容要全面又要重点突出，重要的地质现象应素描或照相充实文字记录。
3地质点应统一编号。地质点记录应有专用卡片，并用绘图铅笔书写，文字要清蜥。
5.1.15工程地质测绘过程中，应采集具有代表性的岩士样进行鉴定或试验，以便详细分层或分类：应用地质简易测试方法，了解岩土体的工程地质特性；根据不同的需要和目的，对地表水和地下水进行水质分析，了解其物理性质和化学成分；采集化石标本进行鉴定。
5.1.16外业工作期间，应及时整理和分析资料，进行阶段性工作小结，其主要内容对清绘地质底图，整理野外记录，标本、样品，编客类分析图表等。
5.2地貌调查
地统调查应包括下列内容：
地貌形态特征和成因类型。
地貌与地层岩性、构造、第四纪地质等的内在联系。2
河谷地说发育史。
地表水和地下水的运动，赋存与地说条件的关系。4
5.2.2利用已有地形、地貌资料，分析基本地蜕单元的形态特征，及其成因类型。确定工程建筑物区所属地貌类型或地貌单元9
