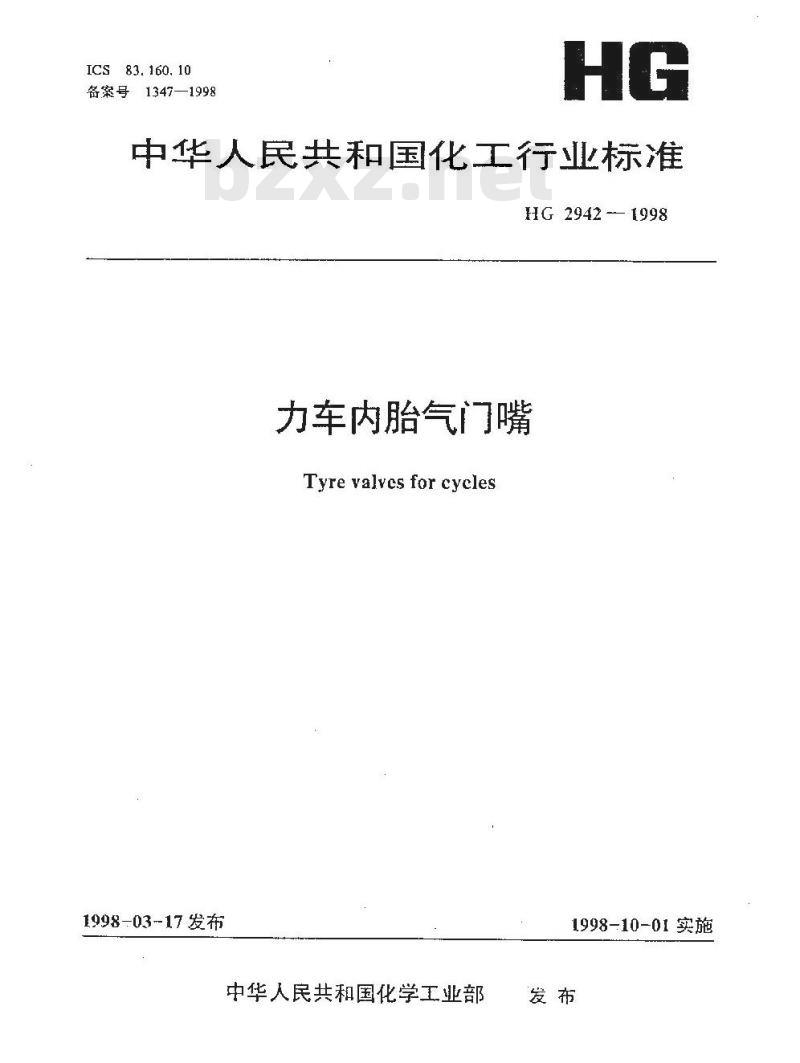

【化工行业标准(HG)】 力车内胎气门嘴

ICs 83. 160, 10
备案号1347—1998
中华人民共和国化工行业标准
HG 2942-1998
力车内胎气门嘴
Tyrevalvesforcycles
1998-03-17发布
中华人民共和国化学工业部
1998-10-01实施
HG2942—1998

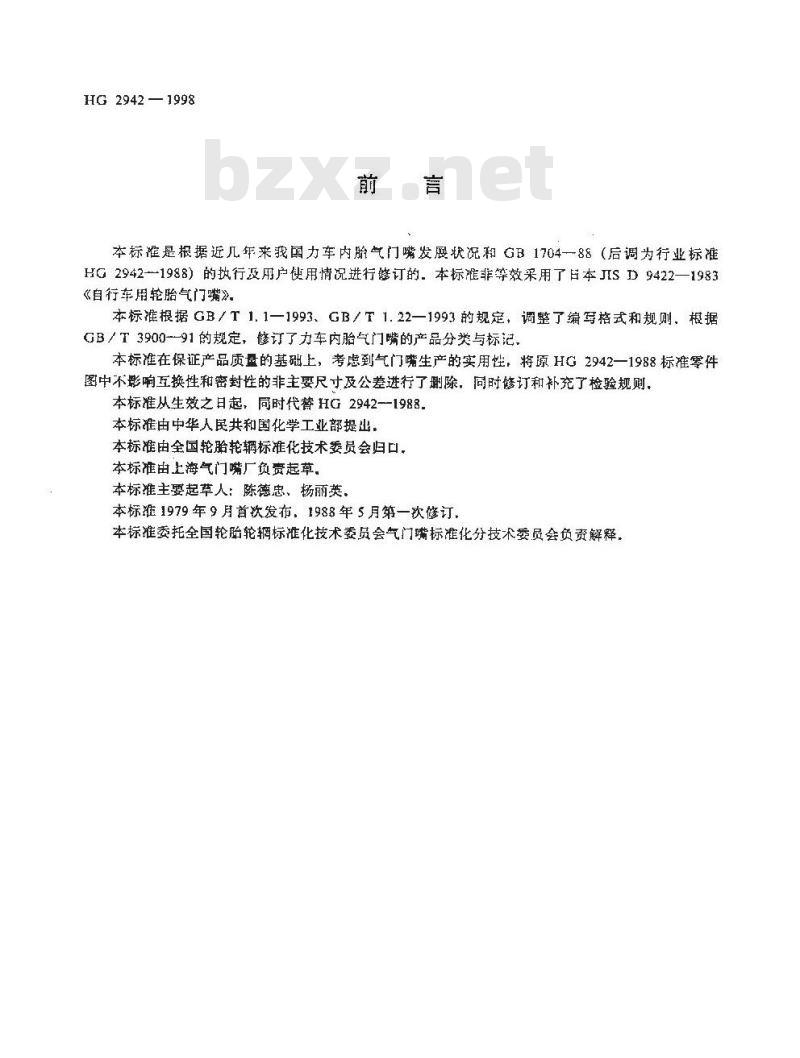

本标准是根据近几年来我国力车内胎气门嘴发展状况租GB1704一88（后调为行业标准HG2942--1988）的执行及用户使用情况进行修订的.本标准非等效采用了百本JISD9422—1983《自行车用轮胎气门嘴》。
本标准根据GB／T1.1—1993、GB／T1.22—1993的规定，调整了编写格式和规则.根据GB／T3900-91的规定，修订了力车内胎气门嘴的产品分类与标记，本标准在保证产品质量的基础上，考虑到气门嘴生产的实用性，将原HG2942一1988标准零件图中不影响互换性和密封性的非主要尺寸及公差进行了珊除，同时修订和补充了检验规则。本标准从生效之日起，同时代替HG2942--1988本标准由中华人民共和国化学工业部提出本标准由全国轮胎轮辆标准化技术委员会归口，本标准由上海气门嘴厂负责起草，本标准主要起草人：陈德忠、杨丽英。本标准1979年9月首次发布，1988年5月第一次修订本标准委托全国轮胎轮辋标准化技术委员会气门嘴标准化分技术委员会负责解释，范围
中华人民共和国化工行业标准
力车内胎气门嘴
Tyre valves for cyelcs
HG 2942—1998
代替HG2942—1988

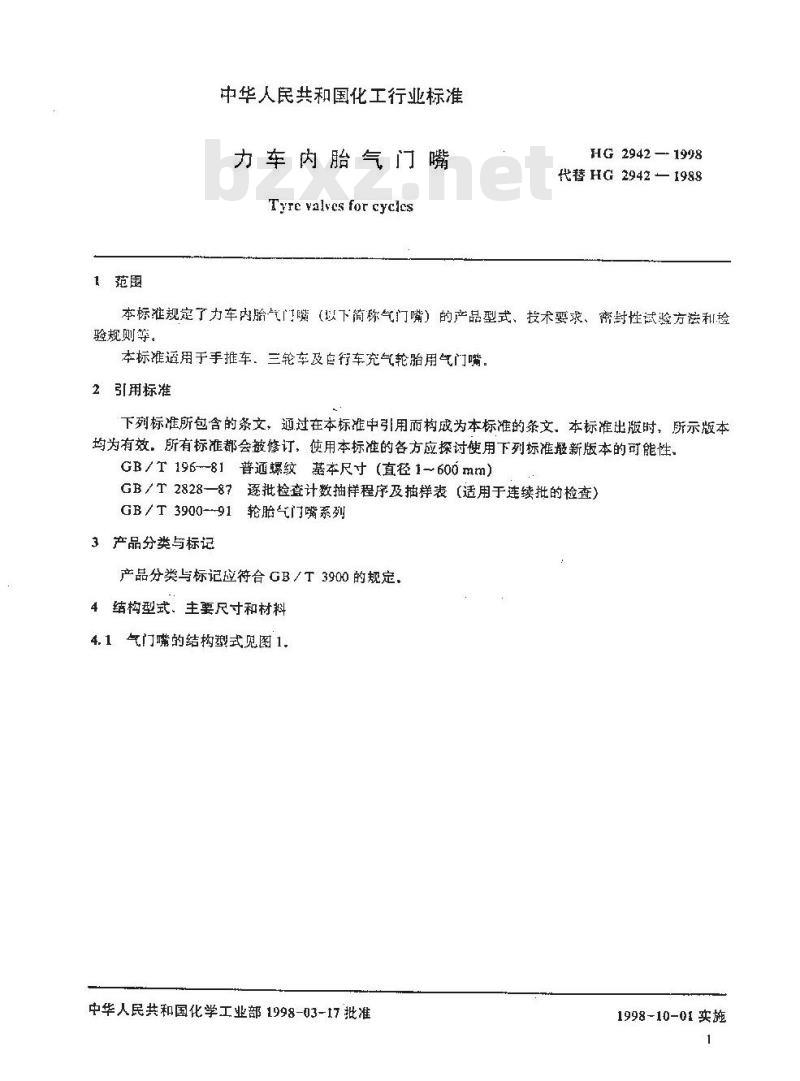

本标准规定了力车内胎气门嘴（以下简称气门嘴）的产品型式、技术要求、密封性试验方法利检验规则等。
本标准适用于手推车，三轮车及自行车充气轮胎用气门嘴。2引用标准
下列标准所包含的条文，迈过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T196--81普通螺纹基本尺寸（直径1～600mm）GB／T2828—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3900--91轮胎气门嘴系列
3产品分类与标记
产品分类与标记应符合GB/T3900的规定。4结构型式。主要尺寸和材料
4.1气门嘴的结构型式见图1.
中华人民共和国化学工业部1998-03-17批准1998-10-01实施
HG2942-

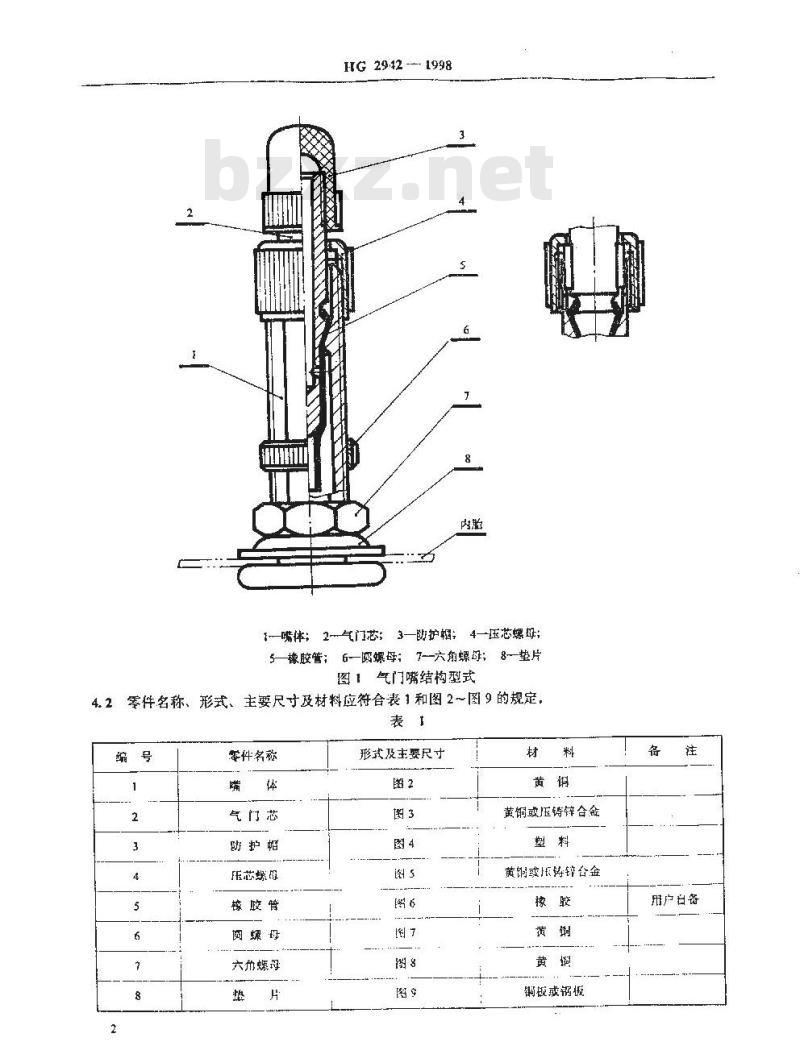

1-嘴体；2气门芯；3—防护辑；4压芯螺母；5—橡胶管；6圆娠母：7--六角螺母：8-垫片图气门嘴结构型式
4.2零件名称、形式、主要尺寸及材料应符合表1和图2～图9的规定，表
零件名称
气门芯
防护幅
压芯螺母
核胶管
肉螺母
六螺理
形戎及主要尺寸
黄铜或压铸锌合
黄铜或长得锋台金
铜饭或锅
用户白备
HG 2942 -- 1998
p4.2*0.18
zI-13-1

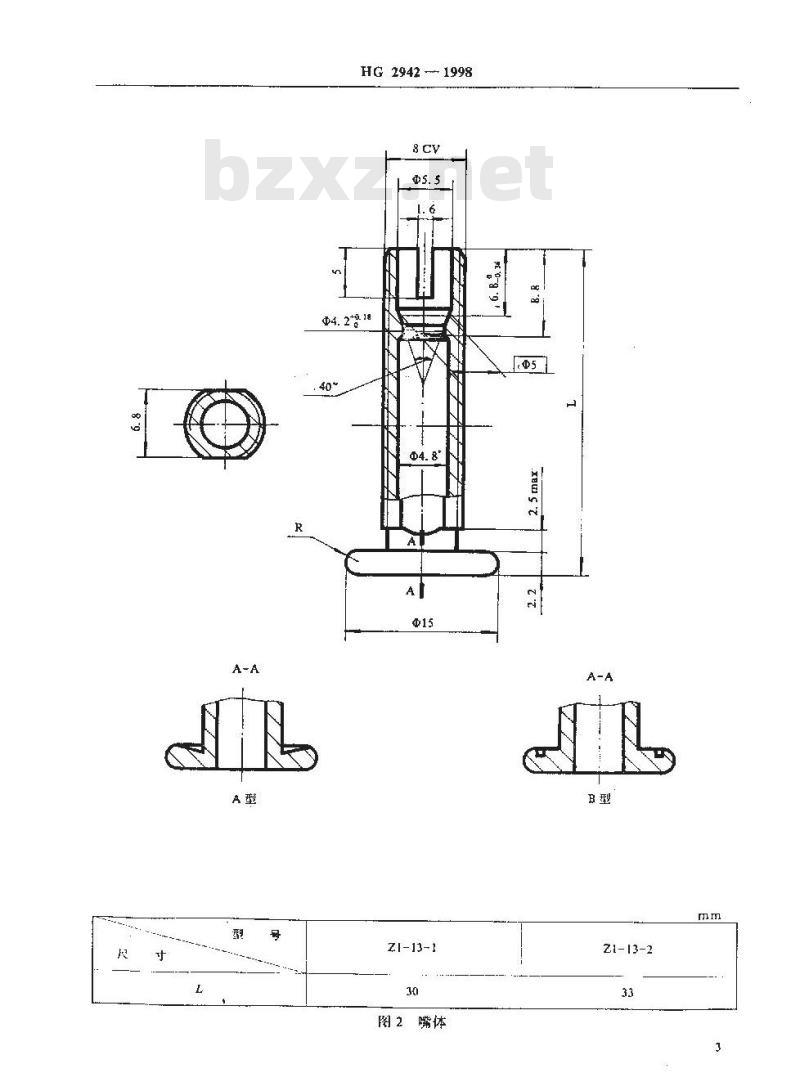

图2嘴体
21-13-2
HG 2942 - 1998
图3气门芯
图4防护幅
HG 2942 -- 1998
图5压芯螺母Www.bzxZ.net
01.7+0.25
5橡胶管
图7螺盘
HG 2942-1998
图8六角螺母
图９垫片
HG 2942—1998
4.3气门嘴螺纹5CV、8CV基本尺寸按GB／T196中公式计算，螺纹极限尺寸及公差见图10.内螺较
外螺纹
代号直径
5技术要求
(参考)
(参考)
5.1产品应符合本标准的要求，
5.2金属零件表面均需有防腐镀层大
5.3气门嘴装配性能衰好。
HG 2942 - 1998
5.4外观质画：各零件均不得有气孔、缩孔、裂纹、机械损伤等影响使用的缺陷。5.5密封性：应承受「 MPa 的气I，6密封性试验方法
将套有橡胶管的门芯及压心螺母按图1所示装配在嘴体上，在嘴体Φ4.8孔内通入1MPa的缩空气，漫人水中，嘴口间上距水面约20mm处，并保持20s，查看各部位有无气泡逸出，7捡验规则
7.1门嘴放出制造厂质量检验部门按本标准检验，并真产品质台格证。7.2产品检查的程序和检查的实施应符合GB／T2828的规定，7.2.1同型号、同规格的一个人库批或发货批为一个检查批.7.2.2本标准把不合格按质量特性的重婴性分为A类不合格、B类不合格和C类不合格。各类又分为若干个检查组，详见表2，
不合格分类
A类不合格
B类不合格
C 类不合格
检查分组
5. 5 条规定的密封性
5.4条中嘴体上气孔和裂纹缺陷
4. 3 条中嘴体螺纹 8 CV 的中径、大径4. 3条中六珀螺母螺纹 8 CV的中径、小径4.3条中压芯螺母螺纹8CV的中径、小径4.3条中圆母螺纹名CV的中径，小径4. 2 条中嘴体喉径04. 2*
4. 2条中嘴体链孔位置尺寸6.B-% 364.2张中气门芯摊体位置尺寸8.3+9-365.2条和5.4条规定的零件外观质（嘴体气孔和裂纹除外)
检验方法
按第6章规定
用光滑通规。光滑
止规或通用盘具测
量螺纹项径、用螺
纹道规测量螺纹中
用专用量规或通用
量具测量
对检查具有争议时，以通用最具测值为准。测堂螺纹的顶径及其他长度尺寸时应使用分度值为0.02的游标卡尺，
7. 2.3各检查组的合格质量水平（AQL）利检查水平(IL）应符合表2 的规定7.2.4按表2的检查分组分别实施检验，其中C6组按零件分组分别进行检查判定。7.2.5批质量判定：A类不合格组数大于等于1判为批不合格；B类不合格组数小于等于1判为批合格，大于等于2判为批不合格：C类不合格组数小于等于2判为批合格，大于等于3判为批不合格；R、C两类同时出现不会格组判为批不合格7.2.6逐批检验后的处理办法应符合GB/T2828的规定.8
HG 2942 — 1998
7.3气门嘴质量监督性检验按本标准7.2执行。对检查批每次抽两个样本，第一样本检查合格判为合格：第一样本检查不合格，应按原方案对第二样本进行复查，复查合格判为合格，复查不合格判为不合格。
包装、标志与贮存
8.1气门嘴用纸箱、木箱包装，包装箱内应附有产品合格证，8.2根据用户要求，气门嘴可按零件分别包装或成套包装，成套包装的，箱内不同零件应分别用纸盒，布袋或塑料袋作内包装、
8.3包装须有防潮措施，
84气门嘴包装上应有下列标志：、产品名称及型号：
数量；
制造厂名称及地址：
出厂期。
85产品应放在干燥的库房内，需防晒防腐蚀，装卸时须注意轻故，防止机械损伤，其有效期自出广之日起为12个月，
中华人民共和国
化工行业标准
力车内胎气门嘴
HG 2942 - 1998
化工行业标准编辑出版组
（化工部标准化研究所)
邮政编码：100011
印刷化工郁标准化研究所
版权专有
不得翻印
开本 880 × 1230 1 / 16
字数18000
1998 年 12 月第一版
1998年12月第--次印刷
印数1—500
工本费 8. 00 元
