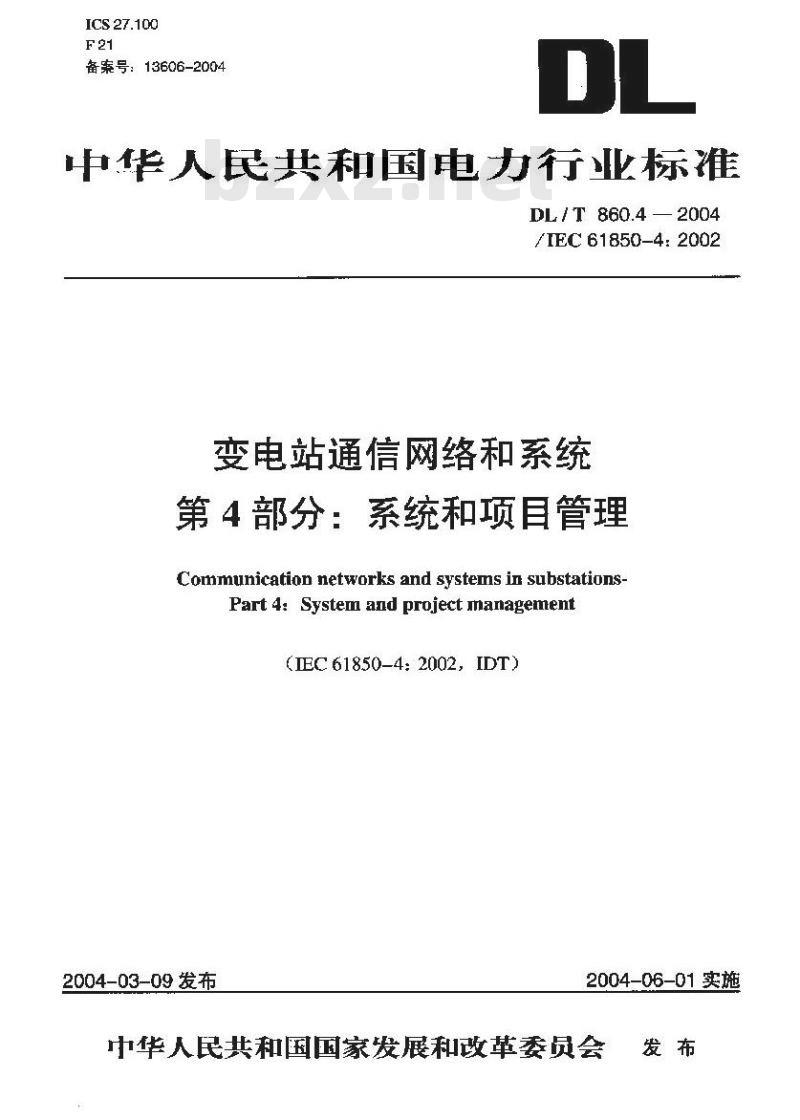

【电力行业标准(DL)】 变电站通信网络和系统 第4部分：系统和项目管理

ICS 27.100
备案号：13606-2004
中华人民共和国电力行业标准
DL /T 860.4 —2004
/IEC 61850-4:2002
变电站通信网络和系统
第4部分：系统和项目管理
Communication networks and systems in substationsPart 4: System and project management(IEC61850-4:2002,IDT)
2004-03-09发布
2004-06-01实施
中华人民共和国国家发展和改革委员会发布

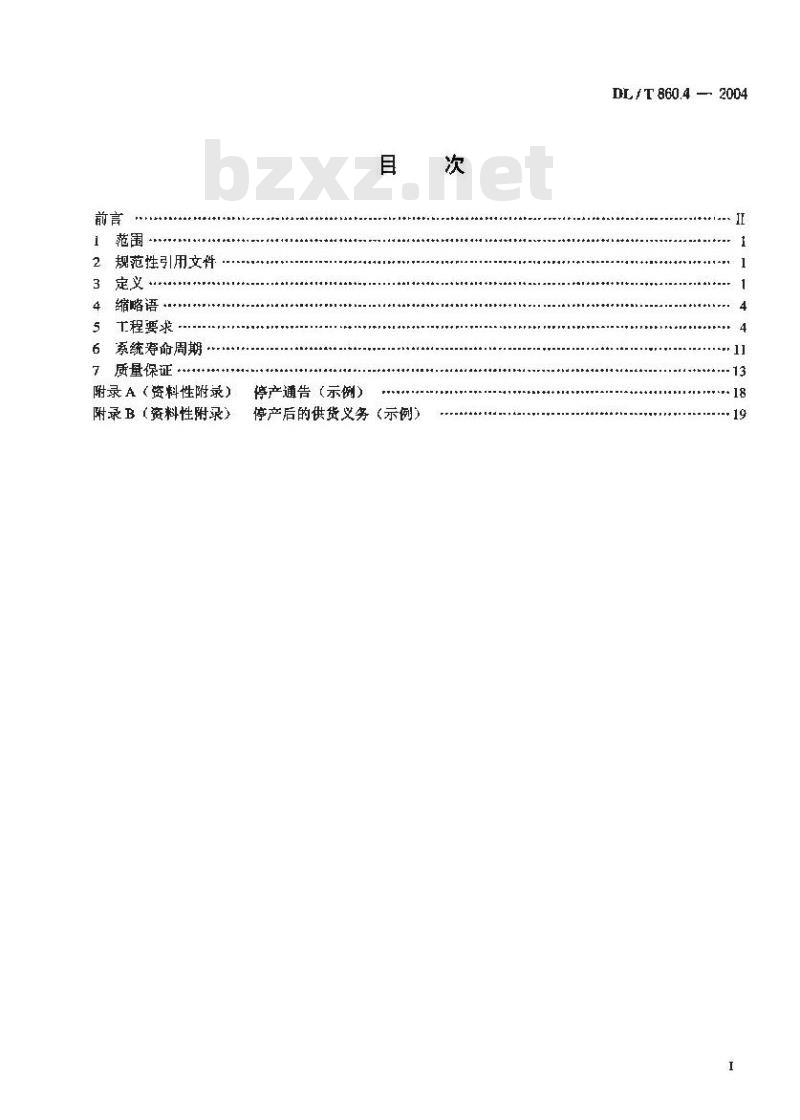

规范性引用文件
缩略语·bzxZ.net
士程要求
6系统寿命周期
7质量保证
附录A（资料性附录)
附录B（资料性附录》
停产通告 (示例)
停产后的供货义务（示例）
DLf T 860.4 - 2004
DL/T860.4—2004

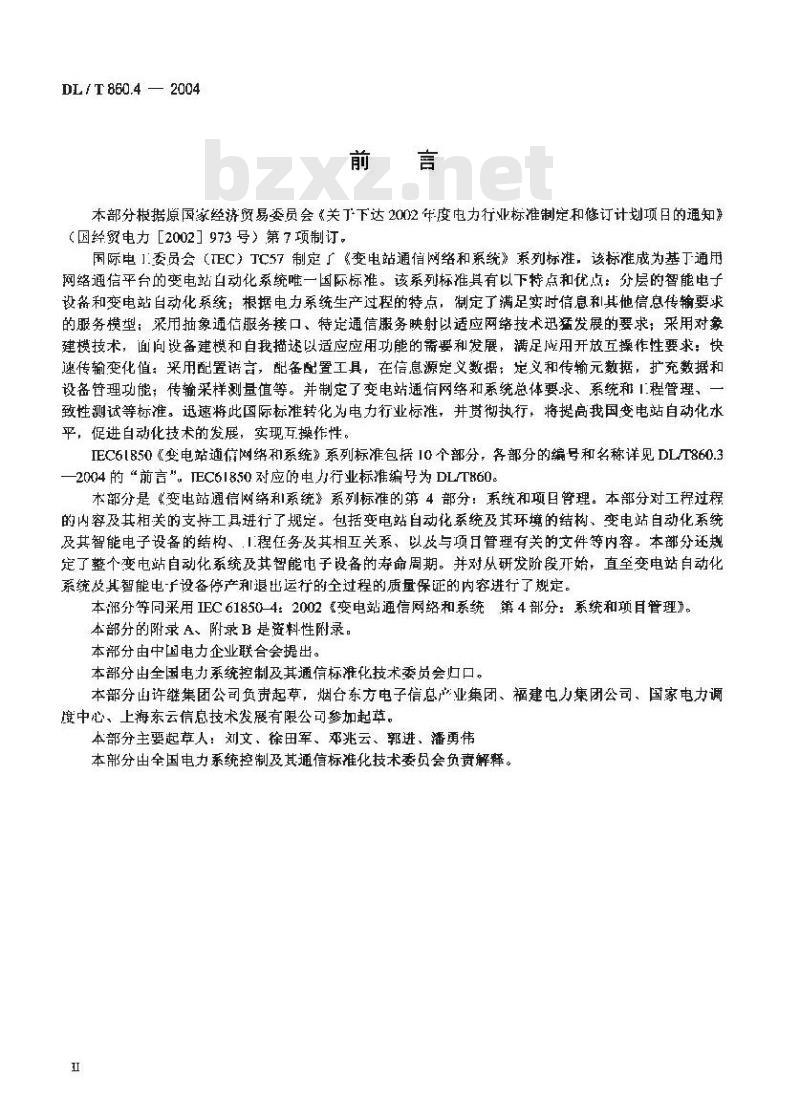

本部分报据原国家经济贸易委员会关下达202市度电力行业标准制是和修订计划项百的通知（国经贸电力［2002]973号）第7项制订。国际电：势员会（正EC）TC5了制定广变电站通信网络和系统系刻标雅，该标准成为基通用网络通信平台的变电站自动化系统唯一国际标准。该系列标准其有以下特点和优点：分层的智能电子设备和变电站自动化系统：根据电力系统生产过程的特点，制定了满足实时信息利其他信息传输要求的服务模型：采用抽象通信服务接口、特定通信服务映射以适应网络技术迅猛发展的要求，采用对象建模技术，面问设备建模和自我描述以适应应用功能的需要和发展，满足做用开放互操作性要求：快速传输变化值：采用配置语言，配备配置工具，在信息源定义数据：定义和传输元数据，扩充数据和设备管理功能；传输采样测量值等。并制定了变电站通网络和系统总体要求、系统和1程管理、一致性测试等标准。迅速将此国际标准转化为电力行业标准，并贯彻执行，将提高我国变电站自动化水平，促进自动化技术的发展，实现互操作性。IEC61850《变电站道信网络和系统》系列标准包括10个部分，务部分的编号和名称详见DL/T860.3一2004的“前言\，TEC61850对应的电力行业标准编号为DL/T860。本部分是《变电站通信网络利系统》系列标准的第4部分：系统和项日管理。本部分对工程过程的内容及其相关的支持工具进行了规定。包括变电站目动化系统及其环境的结构、变电站自动化系统及其智能电子设备的结构、.1程任务及其相互关系，以校与项管理有关的文件等内。本部分还规定了整个变电站自动化系统及其智能电子设备的寿命周期。并对从研发阶段开始，直至变电站自动化系统及其智能电于设备停产和退出运行的全过程的质量保证的内容进行了规定。本祁分等同采用IEC61850-4：2002变电站通信网络和系统第4部分：系统和项目管理》。本部分的附录 A、附录B 是资料性附录。本部分由中国电力企业联合会提出。本部分出全国电力系统控制及其通信标准化技术委员会归口。本部分出许继集团公司负责起草，烟台东方电子信息产业集团、福建电力集团公司、国家电力调度中心、上海东云信息技术发展有限公司参加起草。本部分主要起草人：刘文、徐田军、邓兆云、郭进、播勇伟本部分由全国电力系统控制及其通信标准化技术委员会负责解释。H

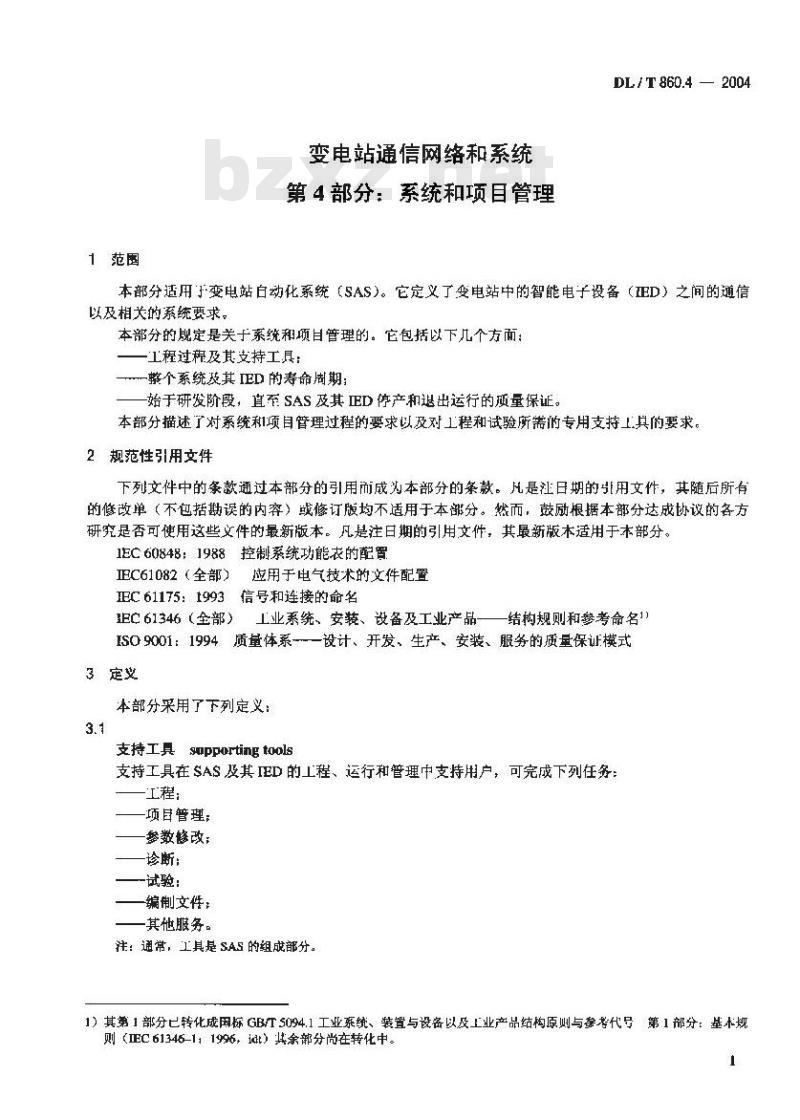

1范國
变电站通信网络和系统
第4部分：系统和项目管理
DL / T 860.4 — 2004
本部分适用变电站白动化系统（SAS）。它定义了变电站中的智能电子设备（正D）之间的通信以及相关的系统要求。
本部分的定是关于系统和项目管理的。它包括以下儿个方而：工程过程及其支持工具：
整个系统及其IED的寿命周期：
始于研发阶段，直至SAS及其ED停产和退出运行的量保证。本部分描述了对系统和项目管理过程的要求以及对工程和试验所需的专用支持上具的要求。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是社日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些义件的最新版本。凡是注日期的引用文件，其最新版本适用于本部分。1EC60848：1988控制系统功能衣的配置正C61082（全部）应用于电气技术的文件配置EC61175：1993信号和连接的命名距C61346（全部）
工业系统、安装、设备及工业产品一一结构规则和参考命名1ISO9001：1994质量体系一一设计、开发、生产、安装、服务的质量保证模式3定义
本部分采用了下列定义：
supporting tools
支持工具
支持工具在SAS及其IED的工程、运行和管理中支持用户，可完成下列任务：工程：
项目普理；
参数修改；
诊断：
一试验：
编制文件：
其他服务。
注：通常，工具是 SAS 的组成部分。1）其第1部分转化成因标GB/T 5094.1工业系统、装置与设备以及上业产品结构原则与参考代号第1部分：基本规则（EC61346-1，1996，idt）其余部分尚在转化中。1
DL / T 860.4 2004

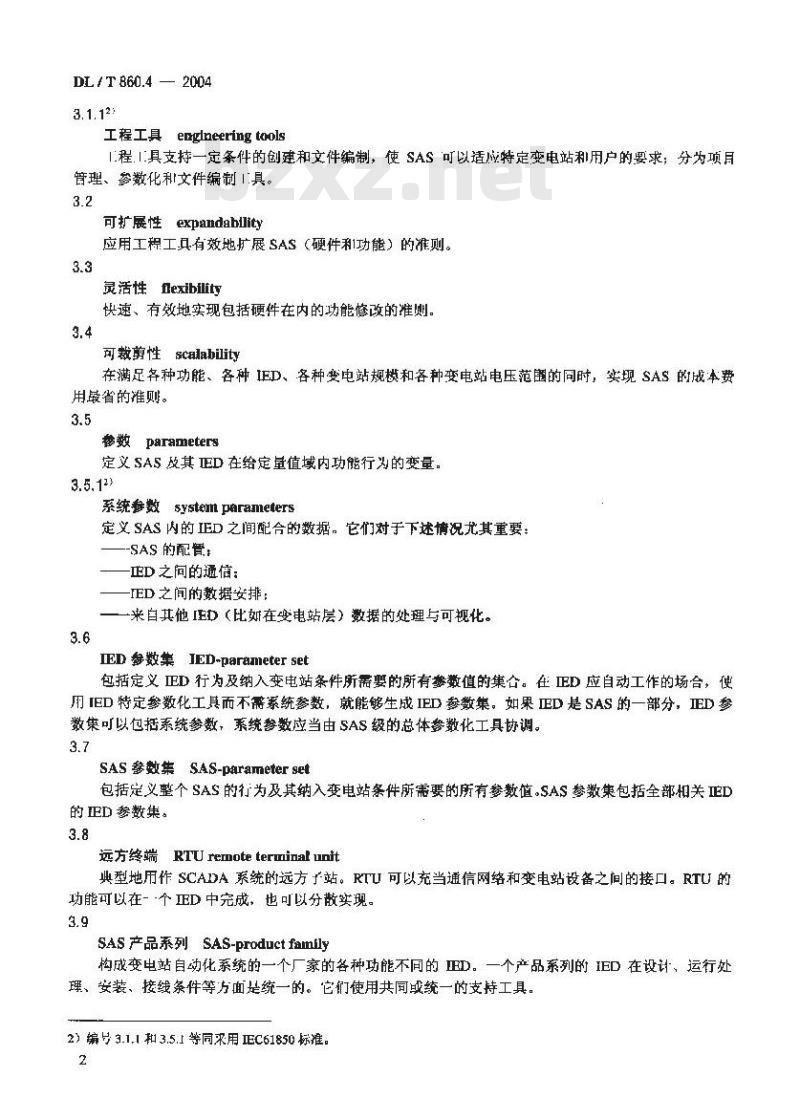

工程工具englneering tools
I.程I.具支持一定条件的创建和文件编制，使SAS可以适成特定变电站和用户的要求；分为项目管理、参数化科文件编制1具。
可扩展性expandability
应用工程工且有效地扩展SAS（硬件和功能）的准则。3.3
灵活性flexibility
快速、有效地实现包括硬件在内的功能修改的准。3.4
可裁剪性scalability
在满足各种功能、各种IED、各种变电站规模和各种变电站电压范围的同时，实现SAS的成本费用最省的准则。
参数parameters
定义SAS及其IED在给定量值域内功能行为的变量。3.5.123
系统参数system parameters
定义SAS内的ED之间配合的数据，它们对于下述情况尤其重要-SAS 的配骨：
正D 之问的通：
-IED之间的数据安排：
来自其他[ED（比如在变电站层）数据的处理与可视化。3.6
IED数集JED-parameterset
包括定义ED行为及纳入变电站条件所需要的所有参数值的集合。在ED应自动工作的场合，使用IED特定参数化工具而不需系统参数，就能够生成IED参数集。如果IED是SAS的一部分，ED参数集可以包括系统参数，系统参数应当由SAS级的总体参数化工具协调。3.7
SAS 参数集 SAS-parameter set包括定义整个SAS的行为及其纳入变电站条件所需要的所有参数值。SAS参数集包括全部关D的ED 参数集。
远方终端RTU remote terminal unit典型地用作SCADA系统的远方于站。RTU可以充当通信网络和变电站设备之间的接口。RTU的功能可以在一·个正D中完成，也可以分散实现。3.9
SAS产品系列SAS-productfamily构成变电站自动化系统的一个厂家的各种功能不同的IED。一个产品系列的IED在设计、运行处理、安装、接线条件等方面是统一的。它们使用共同或统一的支持工具。2）编号3.1.1和3.5.1等同来用IEC61850标准。2
SAS安装 SAS-Installatian
DL/T 860.4 — 2004
出一个或多个厂家可操作的不同ED组成的变电站自动化系统的-次具体安装的总称。3.11
配置表configuration Hst
在一个SAS产品系列内共同工作的元件和正ED的所有兼容硬件和软件版本（包括相关支持1具的软件版本）的一览表，此外，配置表还包括与其他！家的正D通信的传输规约。3.12
制造商 mantacturer
IED和/或支持工其的制造者。制造商可以通过仪仪使用自已的IED和支持工.具（SAS产品系列）单独地交付SAS。
系统集成商systemintegraton
SAS安装的整体（交钥匙）供给商：系统集成的职责包括所有相关IED的I.程、供应、安装，I.厂及现场验收利试运行。质量母保证、维修、备件供应义务及保证，应当在系统集成商和用户之问达成一致3.14
系统寿命周期 systerm life cycle它有两个特定含义：
a）对于制造商，系统寿命周期是指：从一个新开发的SAS产品系列开始生产，到对其相关IED的支持停止为止：
b）对于用广，系统寿命周期是指：从一个 SAS 产品系列的一次 SAS 安装的投入运行，到该 SAS产品系列的最后一次SAS安装的退出运行。3.15
试验设备testequipment
包括所有用于模拟和检验SAS运行环境的输入输山的「.具和利仪器，比如开关设备、互感器、网络控制中心或通信单元，SAS的IED与网络控制中心或通信单元之间的通道等。3.16
一致性测试conformancetest
按照存取组织、格式和位序列、时问同步、定时、信号形式和电平，检错方式等标雅条件，对通道的数据流进行检查。一致性测试按照标准或标准的特别指定部分进行。致性测试应由经过ISO9001认证的组织或系统集成商进行。3.17
系统试验 system test
在各种应用条件下，对IED和整个SAS的正确行为的检查。系统试验标志着作为SAS产品系列组城部分的1ED开发的最后阶段。3.18
型式试验typetest
根据技术数据在环境试验条件下，使用经过系统试验的软件，对SAS的正D的正确行为的检验。型式试验标志着硬件再发的最后阶段，是开始生产的前提条件。此试验减使用通过正常生产周期制造!山米的 IED 进行。
工厂验收试验FATfactoryacceptancetest采用经过用户同意的设计的应用参数集，对特定的SAS安装或其部件进行的功能试验。工厂验收DL/T 860.4 —2004
试验（FAT）应当在系统集成商的工厂内使用过程模拟试验设备进行。3.20
现场验收试验SATsiteacceptancetest在安装完成的现场，使用最终参数集，对SAS内部以及SAS与其运行环境之间的每个数据、控制点利正确功能所作的检验。现场验收试验（SAT）是SAS投入运行的前提条件。4缩略语
CD ROM
5工程要求
5.1引言
工程包括：
应用服务数据单元
计算机辅助设计
只读型压缩盘
电流互感器
工厂验收试验
人机接口
智能电了设备
过程环境
远方终端
变电站自动化系统
现场验收试验
监控与数据采集
外部通信环境
电压互感器
SAS中所需硬件配置的定义，即IED及其相互连接或与外部连接的接口的定义（如图1所示）功能和信号通过参数的使用与特定运行要求的匹配；-所有特殊定义（如参数集，终端联接等）的说明。如图1所示，SAS出多个ED组成。这些ED通过通道相互通信，并且执行与SAS的环境相互作用的任务。例如:
外部通信环境（TE)：
a）网络控制中心：
b）附属系统;
）远方保护33。
就地的人工操作，
一过程环境（E）（比如开关设备、互撼器，附助设备）。典型的 IED 可以是；
——对于外部通信环境：
a）树关：
b）转换器：
）RTU（外部通信侧);
3） 远方保护不属于[EC61850 的范围。4
SA环境
图1SAS结构及其环境
d）保护继电器（远方保护侧)。对于人机接口（HMI):
a）网关；
b）个人计算机；
c）工作站：
d) 带有 HMI 的 IED,
对丁过程坏境（PE)：
a）间隔控制单元；
b）保护继电器：
c）RTU（过程侧)：
d）表计；
e）自主控制器（比如电压控制器）；变送器
g） 数字式 TV 和 TA,
5.2参数的范与类型
5.2.1分类
参数即控制和支持下列运行的数据：硬件配置（IED的组成）；
-IED 的软件：
过程环境（一次设备利和辅助设备）；!有不同支持工具的HMI：
外部通信环境。
DL/T 860.4 -- 2004
DL/T860.4—2004
在变电站自动化系统及其IED中，变电站的.1.作和I用户的特定要求得以实现。一个SAS的参数的全体集合称作SAS参数集。它由所有相关的IED的参数集组成。根据处理方法和输入程序，参数分为两类：配置参数：
运行参数。
根据求源和功能，参数分为如下类型系统参数：
过程参数：
功能参数。
图2给山SAS和ED参数结构的概貌，SAS参教集
IED会效集[
配量衰数
系统套效
过担学
ED争数康
运行参数
功能争数
可切换套摄
不可知筷教
图 2SAS 和 IED 参数的结构
下列条文描述了图2中的参数范畴和类型。5.2.2参数范畴
5.2.2.1配置参数
配置参数定义个SAS及其IED的整体行为。作为规则，它们只是在参数初始化时被赋值，但是在护展SAS功能或改变SAS功能时被刷新。配置参数的产生和修改应当离线进行，即与SAS的运行分开进行。在输入配置参数时，允许暂时限制 SAS 的运行。
配置参数通带包括系统和过程参数。5.2.2.2运行参数
运行参数定义SAS部分功能的行为。它们应是在SAS的正常运行期间可以在线改变的，允许在不限制SAS运行的情况下和在参数值的限定范围内对运行参数加以修改。在进行这些参数修改时，保护功能及IED中的其他功能不应该受到影响这些参数均范出和基本整定值在参数初始化时或修改阶段确定，这些与SAS的运行是分开的。运行参数可以通过下列端口在线输入SAS；外部通信接口：
-IED的集成服务接口。
运行参数通常包括过程和功能参数，例如极限值、目标值、命令输出时间、操作顺序的延迟时间等。
5.2.3数类型
5.2.3.1系统参数
DL/T860.4—2004
系统参数决定IED的配个，包括SAS在其工艺极限和可用元件等方面的内部结构和过程。例如：系统参数决定SAS内的硬件元件的配置（插件板、IED），IED之间的通信过程（规约、波特率）以及在变电站层IED的软件所要求和可实现功能的范围。此外，系统参数描述不同ED的数据之间的关系，比如：站级的联锁，变电站单线图的信息可视化等。
另外，系统参数包括站级事件文本的定义和SAS内数据流的确定，例如：-HMI（显示、事件报告）：
打印机：
档案索：
与网络控制中心或与下一级其他变电站的外部通信。系统参数在SAS及其IED的所有部分内都是一致的。系统参数的·致性应由一个SAS级的总体奏数化工具来支持。
5.2.3.2过程参数
过程参数描述PE（过程环境》和SAS之间交换的所有类型的信息。比如，过程参数定义不同的关系，例如双点事件、双命令或一个事件输入与命令输出的关系。过程参数还负贡如命令输出时间、智态事件的抑制（滤波时间），测量值阻尼（阀慎）等定性特性。此外，过程参数还包括对IED设备层的可视化事件文本的定义。5.2.3.3功能参数
功能参数是对用户使用功能的定性和定量的特性的描述。功能参数通常可在线改变。例如，功能参数决定控制器的日标值，保护继电器的起动和跳闸条件、自动过程（比如在测量溢出以后或在与特定事件有关的命令以后的工作）。功能参数负责正D设备层相之间以及自动控制、保护和调节的算法之间的联锁功能。
功能参数分为可切换和不可切换的参数组。一组功能参数值可与其他组功能参数并存于一个正内。这种情况下，任时间内只能有一组功能参数起作用。在各组之间应能够在线切换。5.3工程工具
5.3.1工程处理
工程处理创建SAS与特定变电站和用广的运行观念相匹配的条件。工程处理示于图3。项日设计
格在表
·过程宿号
便件配置
容效化
原要效集
过程数据表
奕电站自动化
文件始就
测样文件制
零数文作制
图3工程任务及其相互关系
项目设计是关于所要求的SAS任务的技术概念的定义。包括选择结构、ED的配置、以及决定IED与PE之间的接口等任务。
DL/T 860.4 — 2004
参数化即SAS参数集的产牛。
文件编制是对于整个项口和对于SAS特性及其根据所要求的标准与PE相联结的容数化协议的形文件的描述。
实际上，工程工其对于有效地处理这些任务是很有用的。它们可以报据制造商的观念进行设计。5.3.2项目设计工具
项日设计.1.具在SAS项目规划阶段提供了功能元件的选择。作为规则，项目设计！具基下数据库。要求报据输入来选择所需要的过程信号和功能。例如，它搬据由制造商与用户商定的检查表米定义SAS结构和配置（包括与PE的接口）。5.3.3参数化工具
参数化工具支持建立SAS的所有TED的统的源参数集。参数化工具可分为用于管理SAS级的系统参数的总的参数化1.具利1用于管理独立IED参数集的IED特定参数化1具，参数化T.具的主要任务足基于源参数集和SAS及其ED的过程数据表的安全管理，产生过程数据表。参数化「具应能够读取实际的参数值。此外，参数化工具支持源参数集的管理、存档和文件编制。参数化工H的主要成部分示于图4用户的任务
作务过程查数
功能育数
左你参
系统巢虐商
的任弃
系统婴求
系统多放
参教化工具
输入模块
数据督理
期出模块
过程数据表
（用十对SAS的输入）
原事效东
当和收咨理）
快通至
文件编制工具
图4参数化过程
输入模块支持参数的交五式输入。在技术上，应面向变电站的体系结构，例如按照分层方法构建变电站、电压等级、并关间隔、设备和信息。应当通过使用复制功能（例如开关、设备，母线段等的复制）来尽量避免类似信息的重复输入。应有口仅有一个参数输入点。参数赋予其他过程成当自动进行，以保证参数在所有时间的一致性。数据管理模块根据求入参数的恒定性和真实性米检查其数值。具有多重用途的参数将分配给相关的过程。
此外，数据管理模块包括与源参数集相关的系统信息的管理。系统信总包含参数集的唯一特征。包括：变电站标识：
参数化状态标识（初始状态或修改状态)；运算符：
-访问许可：
日期：
正D和数化工具的软件版本。
数据管理模块产正过程数据衣。过程数据表是SAS根锯变电站和用户要求运行的影础，输出模块负责将过程数据移至档案存储器（内部的或外部的）或直接输入SAS及其IED.此外，它还提供追忆和检查存储于档案存储器巾的源参数的服务。输出模块成为文件编制工具提供源参数。
5.3.4文件编制工具
DL / T 860.4 — 2004
文件编制.1.具按照所要求的标准（IEC61175、TEC60848、EC61346、BC61082》进行统的、项自特定的文件编制。文件编制包括：用于表示由项目设计过程定义的SAS元件和PE之间的所有外部连接的硬件,文件的生：用于表示在参数化过程中商定的所有内部定性的和定量的关系的参数文件的生成。5.4灵活性和可扩展性
SAS的灵活性利可扩展性要求SAS的硬件配置应可以扩展.带有额外的IED或具有不功能的正D的硬件配置的灵活扩展，是满足SAS的灵活性和可扩展性的第要求。
灵活性和可扩展性还取决于T程工其，因为与SA5的行为有关的最根本的1.程工具是参数化.具，而后者反过来直接取决于SAS。
这样，参数化工具的灵活性和可扩展性，对于SAS的进一步功能扩展是很重要的。参数化工具应能在带有商业操作系统的商业硬件上运行。参数化工具应能支持现有参数集的灵活的和一致的修改。参数化工具应该为与其他参数化工具（比如调度中心和其他厂家的SAS）进行数据交换，提供开放式接口。
一个制造商的数化工具应严格与其过去的工具兼容，即应能便用最新的参数化工具对该！家所提供的间类的所有SAS进行参数化。5.5可裁剪性
参数化工具应能用于一个产品系列的SAS的所有应用。一般来说，SAS设计成使之能够通过使用-一个模件化装置系统题盖下列用途的整个范菌：变电站的生产在务（输电或配电网）和电压范围（中压、高压或超高压）：一应用的整体水乎（简单的集中式远动单元或集成的、具有分布式人工智能的变电站控制、监视和保护》
功能的复杂程度（从简单的SCADA至复杂的自动化任务）：通信功能（与一个调度中心的简单外部通信，具有不同通信协议功能的节点，集成其他多个变电站的公共节点主站）。
对于不同应用等级的参数化在务可以用最少的资源和成本来实现，参数化工具成具有这方面的可裁剪性。这意味着参数化工具的整体水平应能逐步扩展。在最低水平，例如对于简单的外部通信单元，仅要求输入参数；而在最高水平，应能管理SAS的所有可用选项。此外，参数化工具成通过使用，如宏指令和复制功能，来支持工程的合理化。5.6自动化项目文件编制
一个SAS的文件编制包括两个项目特定成分（见图5);硬件文件编制
CAD-系统
猫关文件信号表
一端子联蜡
一电说均表
外部设备功能图
统一标琪待
的关重
教文件编转
章教文件编制工共
现业表
[信号表
#数淋
图影显示
内部元件功阻阴
图5与项目有关的SAS的文件编制9
