【电力行业标准(DL)】 电力设备专用测试仪器通用技术条件 第3部分:电缆路径仪

JCS27.1OD
备案号：13591-2004

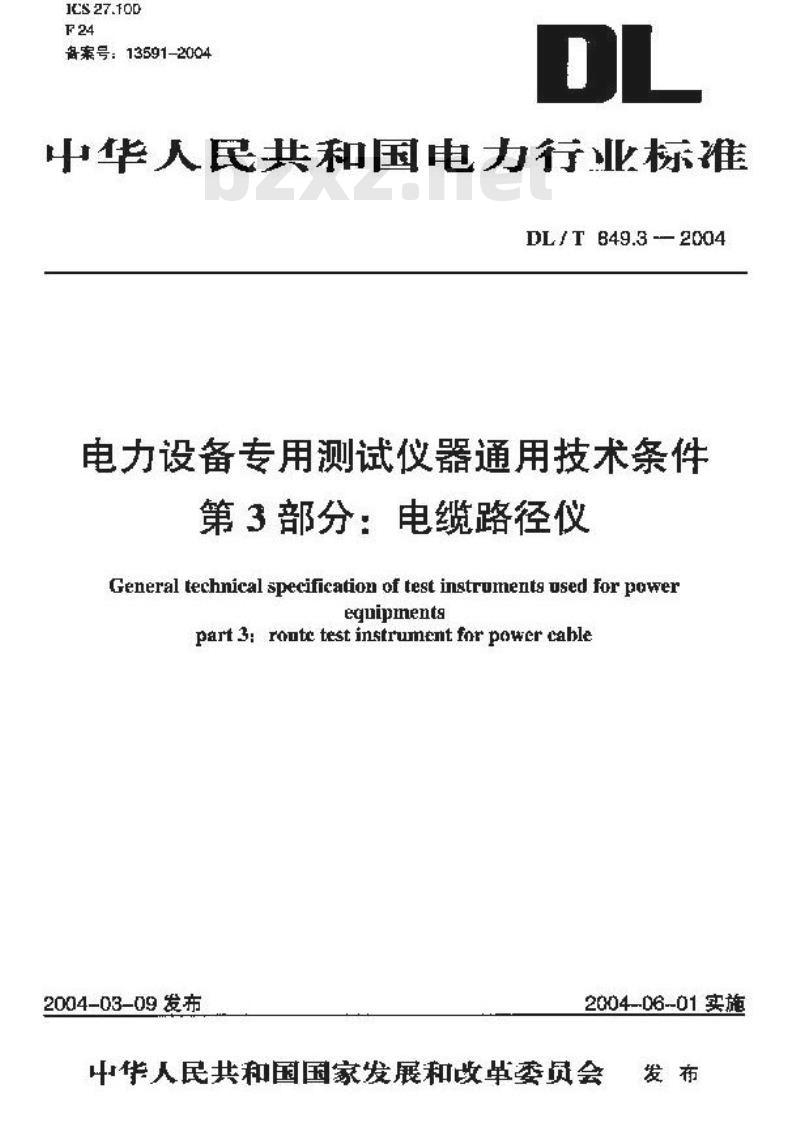

中华人民共和国电力行业标准
DL1T849.3--2004
电力设备专用测试仪器通用技术条件第3部分：电缆路径仪
General technical specification of test instruments used for powereguipments
part 3: route test instrument for power cahle2004-03-09发布
2004-D6-01实施
中华人民共和国国家发展和收单委员会发布
1范玉
2规范性引用文片
六语和定义.
4产名

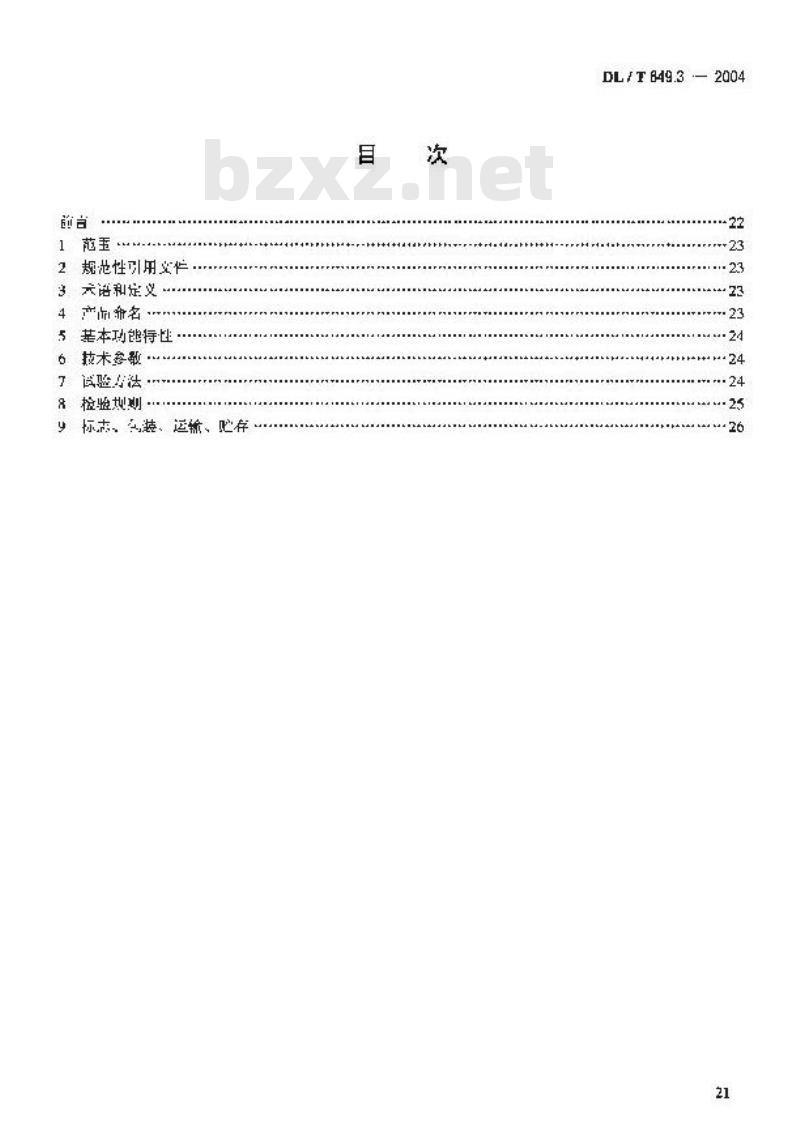

5英本功特性
6技术安题
7读验有法
8控验划划
9标志、么装、运输、贮存
DL/TB49.3—2004
DL/TB49.3—2004

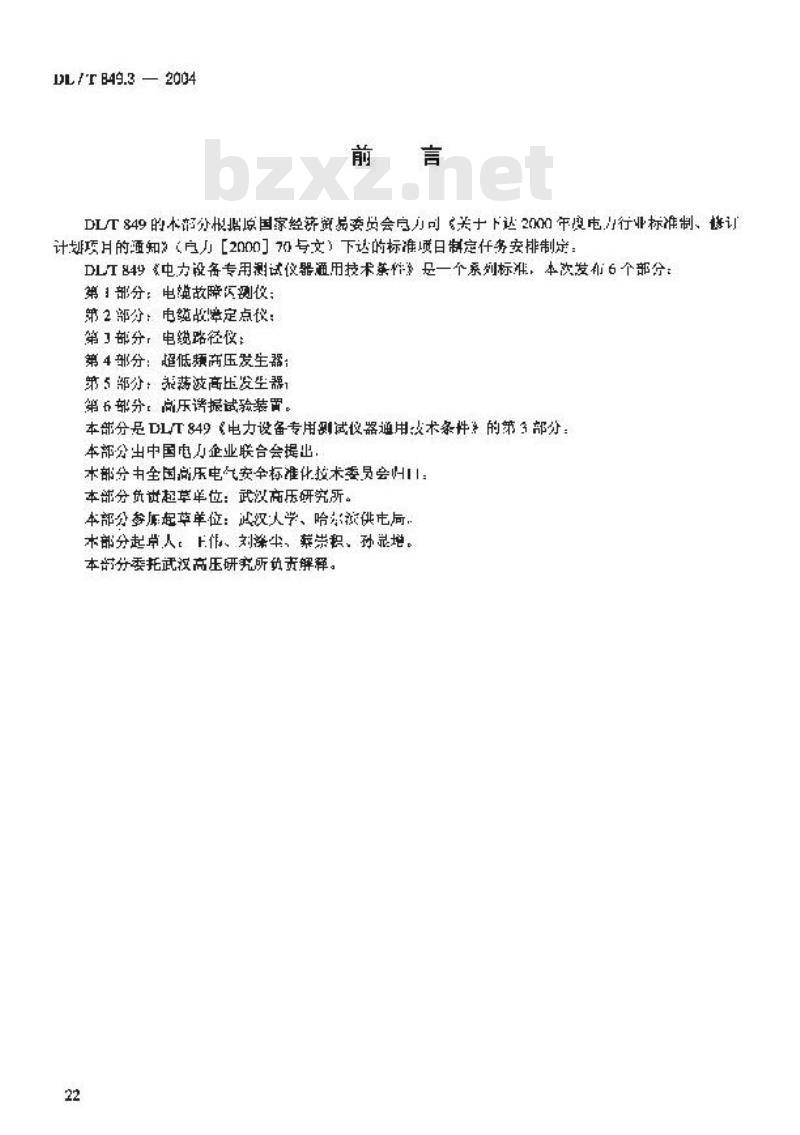

DLT849的木分根据原国家经济资易委员会良力可关十下达2000年度电小行业标准制、计计划项月的通知”（自力［2000］70号文）下达的标准项日制定什务安排制定：DLT849电力设备专用测试仪器通用技术案件》是一个系列标准，本次发6个部分：第1部分：电策故障区测收；
第2部分：电缆故障定点仪：
第1部分，电缆路径仪：
第4部分：超低频商压发生器：
第5部分：渠荔波高压发生器1
第6部分，高乐诺振试验装胃。
本部分是DL/T849电力设备专用别试仪器通用：支术条件的第3部分：本部分出中国电力企业联合会提出本部分中全国高压电气安全标准化拉术委员会州II：本部分负试起草革位：武汉商压研究所。本部分参原起草单位：此汉人学、哈求族供屯局。本部分起草人，上作、刘深尘、薪崇积、孙鼎地。本前分委托武汉高压研究所负责解。22

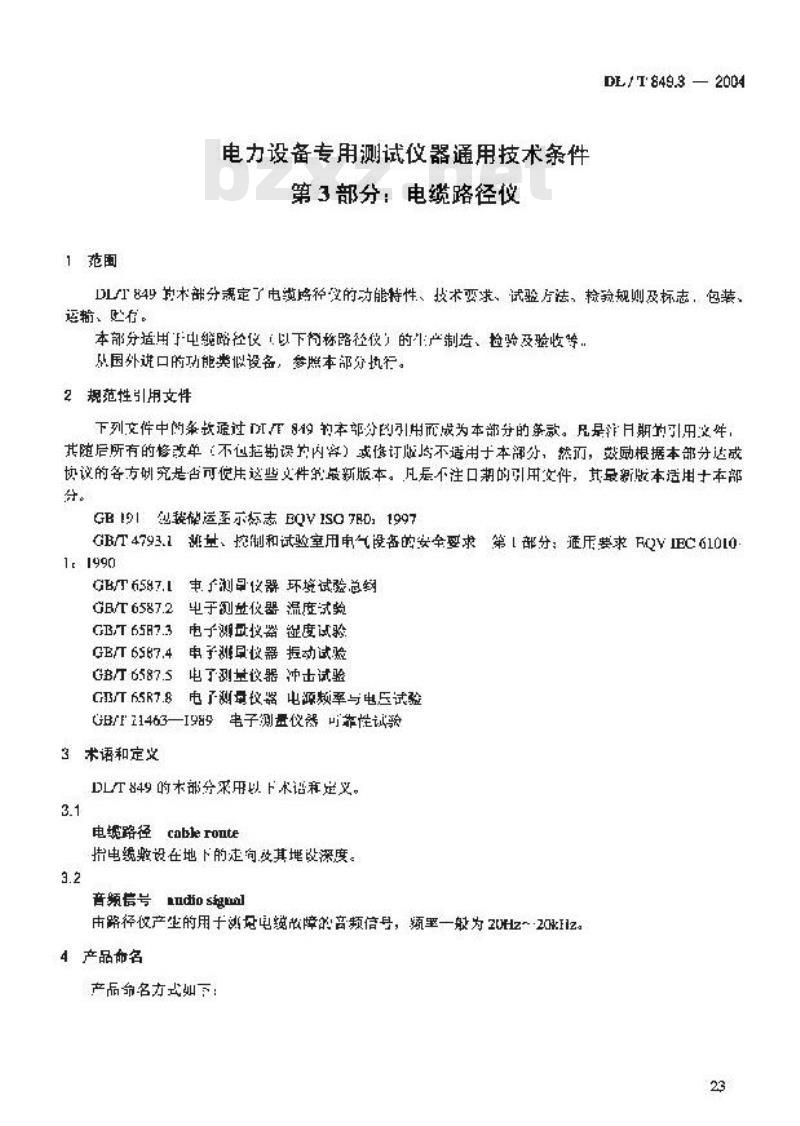

1范围
电力设备专用测试仪器通用技术条件第3部分：电缆路径仪
DE/T849.3—2004
LL/T849其木部分需定了电膜略径受的动能特性、技术要求、试验方法，检验规则及标志，包装、运输、些存。
本部分适用F中懿路径仪（以下间称路径仪）的牛产制造、检验及验收等.别国外进口的功能类假设备，参照本部分执行。2规范性引用文件
下列文件中的条款通过849的本部分图引用而成为本部分的等款。凡是月期的引用这件，其随后所有的修改单（不位括勘误为内案）或修订版齿不适用于本部分，然，鼓励根据本部分达成协议的各方例究是否可使用这些义件最新版本。凡是不注口期的引用交件，其最新版本适用十本部分。
包装运至示你志EQV1S078D，1997GB1
GBT4793.1量、挖制和试验室用电气设客的安全要求第【部分：通用要求FQVIEC6101011990
GBT6587.1电子测这器环境试验总纲GB/T6587.2
于测整仪墨温度试验
电子测盘仪器湿度试验
GB/T 6587.3F
电子测尽收器握动试验Www.bzxZ.net
GB/T 6S67.4E
GB/T6587.5
电了测量仪器冲击试验
GB/T65R7.8F
电子测量仪器电源频率与电压试验GB/F21463—1989电子测量仪器可非性试验3术语和定义
DLT849的木部分采用以下术语和定义。3.1
电缆路径cabkeronte
指电缆敷设在地下的走向.放其地设深度。3.2
音频信号udiosgmal
市路径仅产生的用于消受电缆收障的高频信号，频黑一般为20Fz~·20kIz。4产品命名
产品命名方式如下：
DL/T 849.3 — 2004

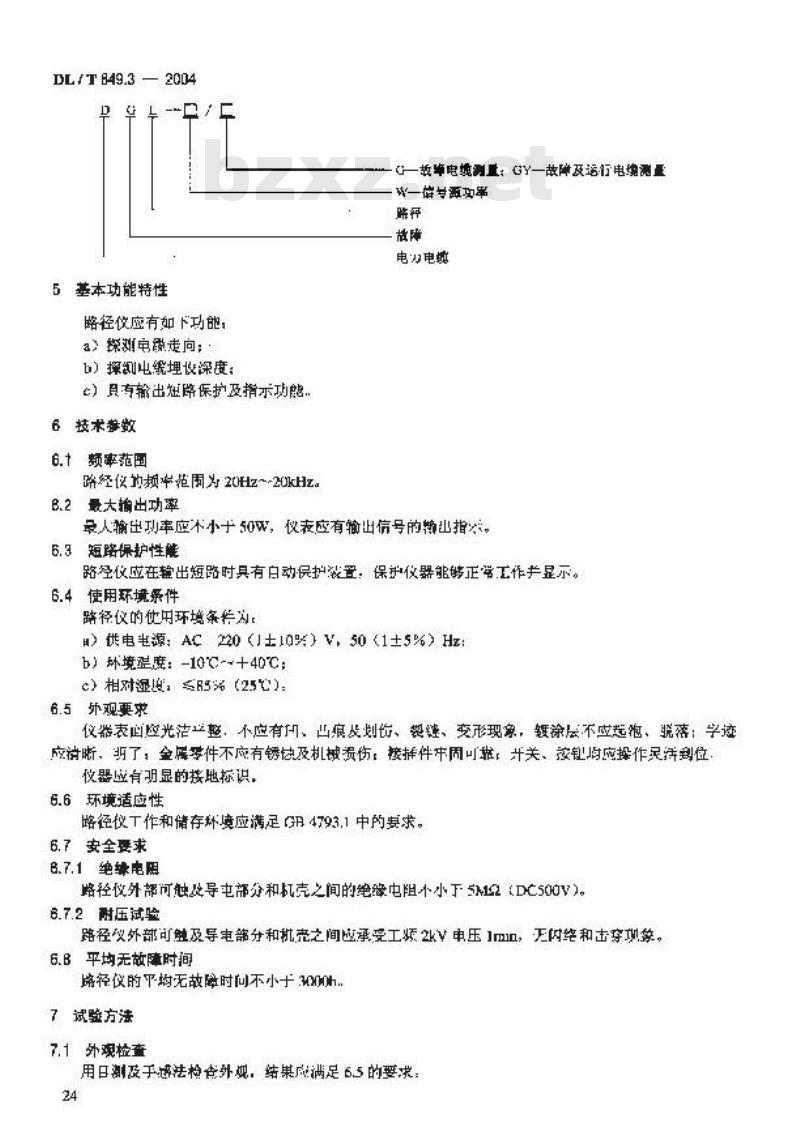

5基本功能特性
略径仪应有如下动能；
a）探划电动走向：
b）探测电缆埋设深度；
）是有输出短路保护及指示功，6技术誉数
6.+频率范围
路经仪的频毕范周为20Hz~-20kHz。B.2量大输出功率
α—故单电缆测置：GY—故降及运行电编测量雌存
电子电缆
最人输出攻率应不小于50，仪表座有输出信号的缴出指6.3短路保护性能
路径仪应在整出短路时具有白动促护裁置：保护仪器能够正常工作关显示。6.4使用环境系件
路轻仪的他用环境条将为
）供电源：AC220（1±10路）50（1±5%）Hz：b）环境翌度：-10℃~-+40℃：
c）相对湿度，≤%（25）
6.5外观要求
仪器表间应光法兰整，不应有、凸痕发划饮、裂链、李形现家，辑途层不应起泡、既落：学迹应消晰，期了，金属零件不应有锈快及机械损伤：接择件牢固可靠，开关、按钮应探作灵活到位仗器应有明显的接地标识，
6.6环境适应性
路径仪T作和储存环境应满足G月4793.1中的要求。6.7安全要求
6.7.1绝绿电阻
路径仪外部可触及导屯部分和机壳之间的绝缘电阻小小下5M2（DC5V）。6.7.2耐压试验
路径外部可触及导电部分和机壳之间承竞工顺V电压m1，下内终和击穿圳穿。6.B平均无故障时间
烯径仪的平均无故障时间不小于30)0h，7试验方法
7.1外现检查
用日测及于感法检食外规，结果成满足65的要求24
7.2环境性能试验
DI./T 849.3—2004
按照G8/T6587.1~0B/T6587.5和GB/6587.8进行试验日，编果应符合6.6的求，7.3输出值号频率检查试验
路新仅处于工作状态，把示波器探头效在其出靠上，按使压说明调整示波器，观察正弦波形测得其正恐波形题密它和路经仪信号输出显示频率相叫，应满足6.1的要求，7.4量大辅出功率试验
付路收处于工作状态，用低预助率做全负载：接到路各仪范篇出端，按功率计使用说明调整计盘路径仪输出功密状念【由小变大，其龄大动壶输山应不低于50W，满足6.2的要求，了.5使用功能状态检查试验
技图1测试原理框图接线方式及图2探积电缴感轻示意来进行其使用功能状总检查试验，其结果应满足5中、b）拍要求、
使220V美种仪
图1路径探测接线图
7.B短踏状态适应性试验
将仪器输出端短路，并调节仪器为最大输出以态，这时仪器成满足6.3的要求，定点地
音越。
水平原
一梗头
★有对事需人
卢自六
一类的数设染度
公产管力
育要心
图2寻找电锁路径，埋入深度示意国7.7安全要求试验
绝缘电阻：路径仪外部可触及电部分和机壳之间用500V兆欧表测录绝练电阻；压试验：整径议外部n)融支导电部分和乱壳之随加T领2V电压1min.练果应符合6.7的要求。7.B可靠性要求试验
按GBT114631989中定对定数截居中1-1号案进行，结米应符合6.8的要式。8检验规则
月.1检验分类
路径仪的检验分山，一检验、型式试验两种，所包含的试验项月、拨本要求，试整方法见表1。25
DL/T 849.3 2004
试轻示口
外频结构检
环现性能试验
信号频率法发
最大输出功牢试监
性地试龄
电缆走间
电理设深度
安企典求试验
规路状态近应生或验
川靠性典求试鉴
表检验分类表
技未要求
注丧中””表示需微的试项上，8.2出厂检验
H厂检验应按表「中规定的项目返近行。型式减验
试验方法
形试游
，检发
型式试验成按表1中热定的项日过行。当有一列情说时，应按表1中规定行型式试验，）新产品整定投产前，
h）停产半年后恢复生产或转产时：c）路径的设计、上艺成所用材必右重大变更所；1）连续批量生产五年时：
e）法定产品质量监督部门认为有需要时。9标志、包装、运输、怕存
9.1标志
仪器缺牌应包括下刻内容。
）生产厂家：
6）仅器名殊、型号：
）产品编号：
出！车月。
9.2包装
箱内应附有关配件、产品合格证、出！试验提告、健用说明书、装箱清单包装箱成符合防潮、防尘、防振及环探其要求。外包装箱应有“小心轻收”、“怕湿”、“向上”等标志，标志应符合GB19I的规定。9.9运输
运过标中应注点防床，防机械损伤9.4应存
按GB/T4793.1的规定，存放产异的库应于递，无酸殖等磨蚀性气体：无粥烈的机减冲古和泰动产品应按包装箱外杯志条件存放，2G
