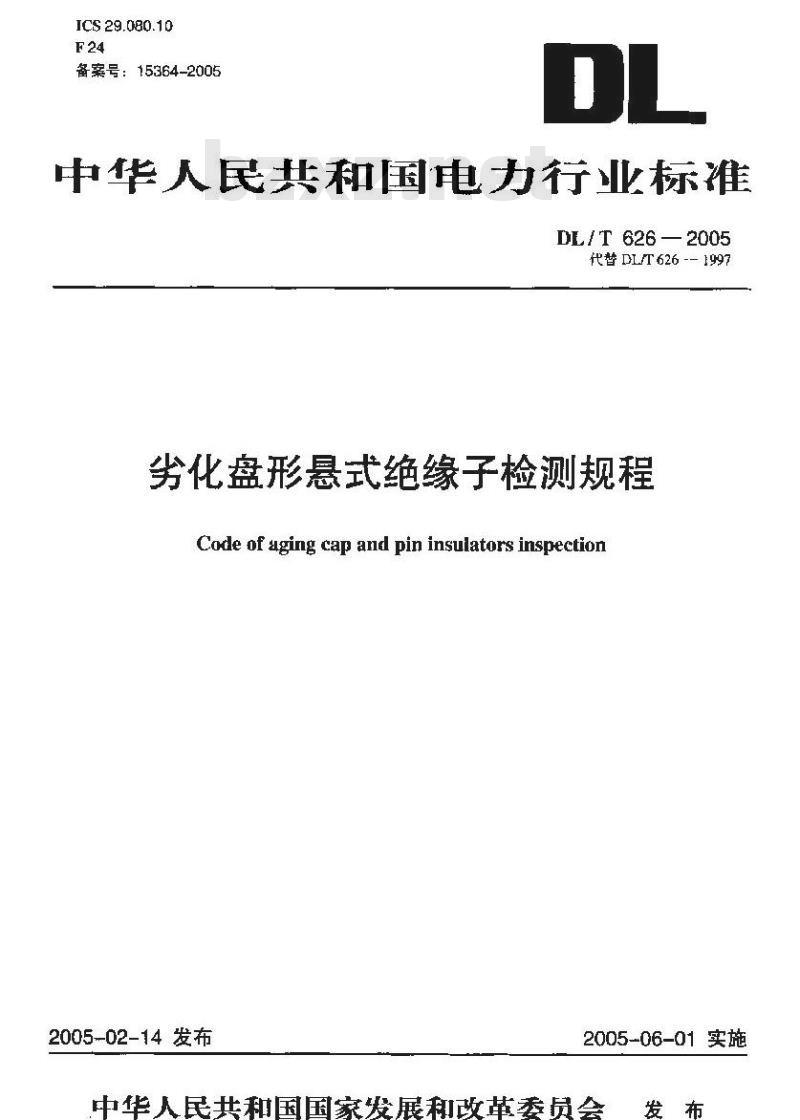

【电力行业标准(DL)】 劣化盘形悬式绝缘子检测规程

ICS 29.080.10
备案号：15364-2005
中华人民共和国电力行业标准
DL/T626—2005
代替DL/T626-—1997
劣化盘形悬式绝缘子检测规程
Code of aging cap and pin insulators inspectior2005-02-14发布
2005-06-01实施
中华人民共和国国家发展和改革委员会发布

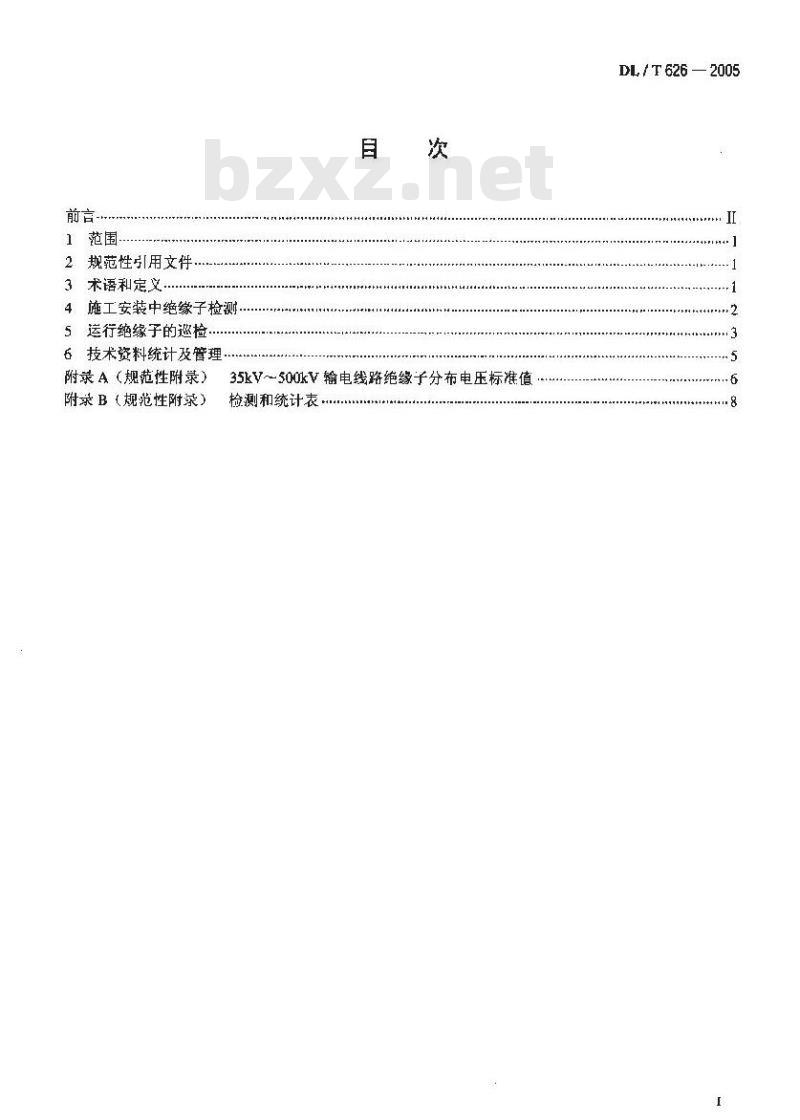

1范围
2规范性引用文件
3术语和定义…
4施工安装中绝缘子检测，
5运行绝缘子的邀检...
6技术资料统计及管理
附录A（规范性附录）
附录B（规范性附录）
35kV~500kV输电线路绝缘子分布电压标准值检测和统计表.
DL / T 626 — 2005
DL/T626-2005

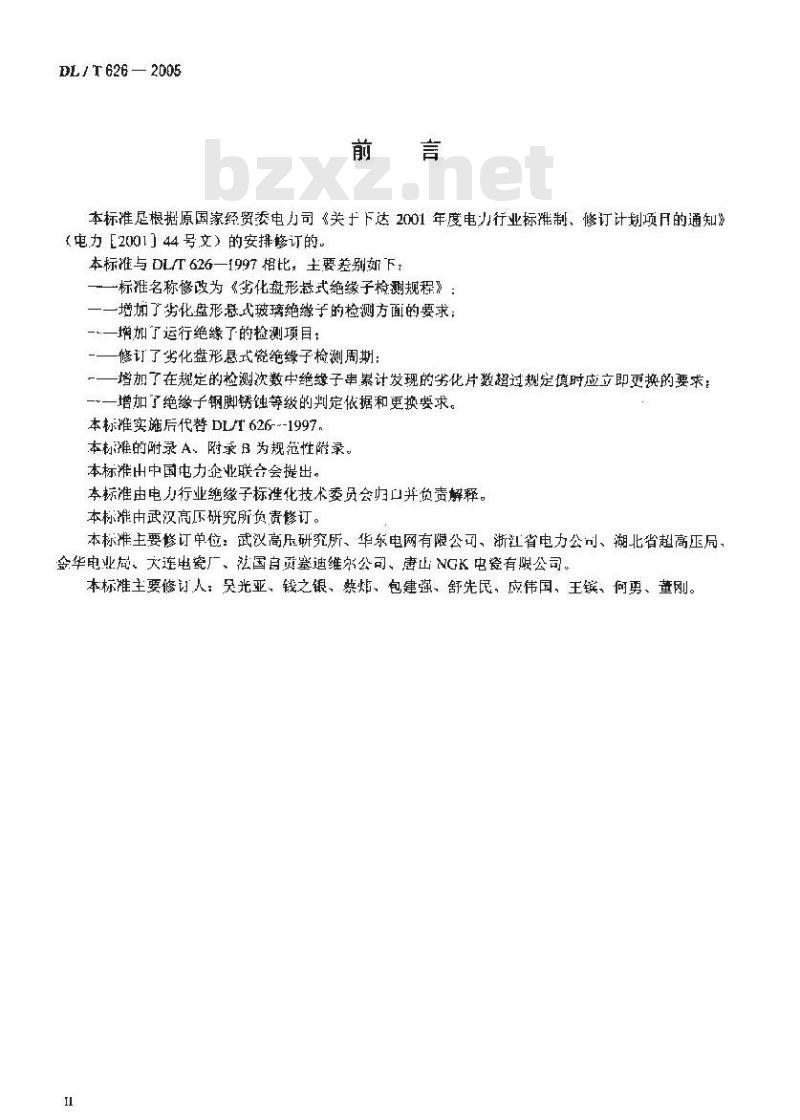

本标准尼根据原国家经贸委电力司《关于下达2001年度电力行业标推制、修订计划项月的通知》（电力E2001]44号文）的安排修订的。本标准与DL/T626—1997相比：主要差别如下：一标雅名称修改为《劣化盘形基式绝缘子检测规程：一增加了劣化盘形激式玻璃绝缘子的检测方面的要求；一一增加了运行绝缘了的检测项目；-—修订了劣化盘形悬式瓷绝缘子检测周期：一一增加了在规定的检测次数中绝缘子串累计发现的劣化片数超过规定停时应立即更换的要求：一一增加了绝缴子钢脚锈蚀等级的判定依据和更换要求。本标推实施后代替DLT 62F-~-1997,本标摊的附录A、附录B 为规范性萨录。本标准出中国屯力企业联合会提出。本标准由电力行业绝缘子标推化技术委员会归口并负责解释。本标准由武汉高压研究所负责修订。本标准主要修订单位：武汉高压研究所、华东电网有限公司、浙江省电力公司、湖北省超高压局金华电业局大连电瓷厂、法国自员塞迪维东公司、唐山NGK电瓷有限公司。本标准主要修订人：吴光亚、钱之银、禁、包建强、舒先民，应伟国、王镔、何勇、董刚。I1

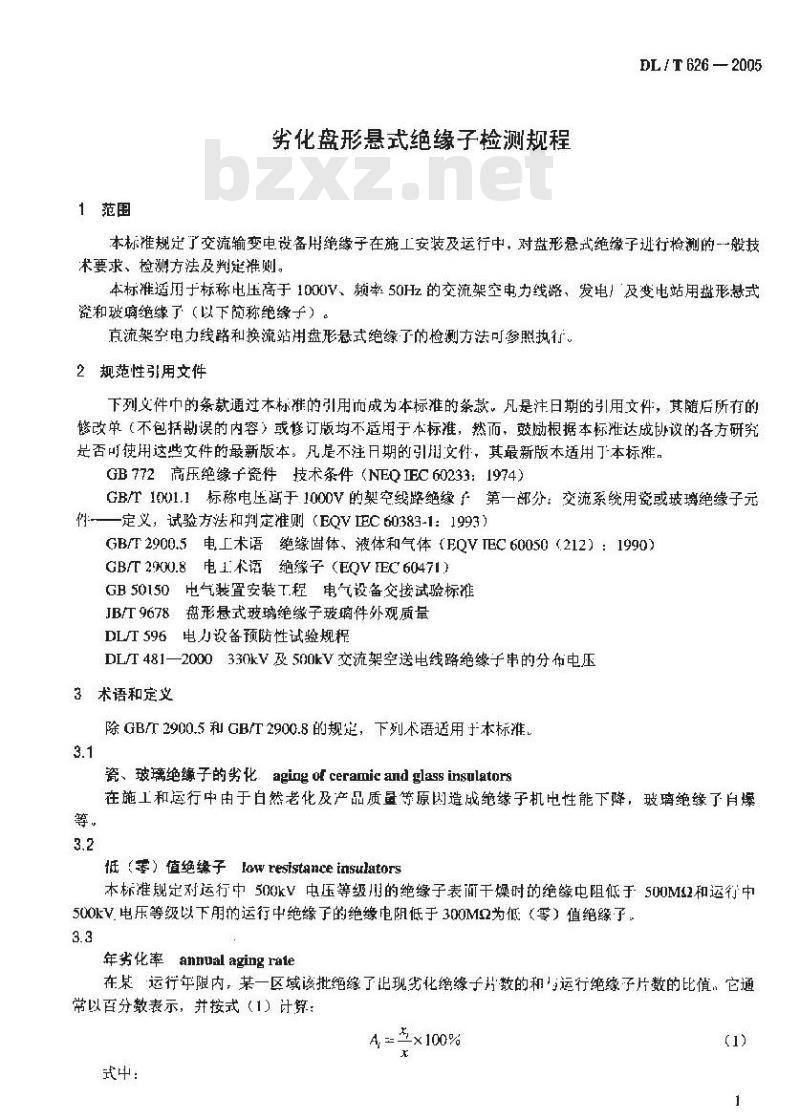

1范串
劣化盘形悬式绝缘子检测规程
DL/T626—2005
本标准规定了交流输变电设备用绝缘子在施工安装及运行中，对盘形悬式绝缘子逊行检测的一般技术要求、检测方法及判楚准则。本标准透用于标称电压高于1000V、频率50Hz的交流架空电力线路、发电/及变电站用盘形悬式瓷和玻嘀绝缘了（以下随称绝缘子）。直流架空电力线路和换流站用盘形悬式绝缘了的检测方法可参照执行。规范性引用文件
下列件巾的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用了本标摊，GB772高压绝缘子瓷件技术条件（NEQIEC60233：1974）GB/T1001.1标称电压高于1000V的架空线路绝缘子第一部分：交流系统用瓷或玻璃绝缘子元件—定义，试验方法和判定准则（EQVLEC60383-1：1993）GB/T2900.5电工术语绝缘固体、液体和气体（FQVTEC60050（212）：1990）GB/T2900.8电1.术话绝缘子（EQVIEC60471）GB50150电气装置安装T.程电气设备交接试验标准JBT9678盘形悬式玻璃绝缘子玻璃件外观质量DLT 596电力设备预防性试验规程DL/T481—2000330kV及500kV交流架空送电线路绝缘子串的分布电压3术语和定义
除GB/T2900.5和GB/T2900.8的规定，下列术语适用于本标准，3.1
瓷、玻璃绝缘子的劣化agingofceramicandglassinsnlators在施工和运行中由于白然老化及产品质显等原因造成绝缘子机电性能下降，玻璃绝缘了自爆等。
低（季）值绝缘子lowresistanceinsulators本标准规定对运行中500kV中压等级用的绝缘子表面干燥时的绝缘电阻低于500M2和运行中500kV电乐等级以下朋的运行中绝缘的绝缘电阻低于300M2为低（零）值绝缘子。3.3
年劣化率annualagingrale
在某运行年限内，某一区域该批绝缘了出现劣化绝缘子片数的和了运行绝缘子片数的比值，它通常以百分教表示，并按式（1）计第：4 =立×100%
DL/T626—2005
A——年劣化率，%;
x—第1年劣化绝缘子片数，片：一检测绝缘了片数，片，

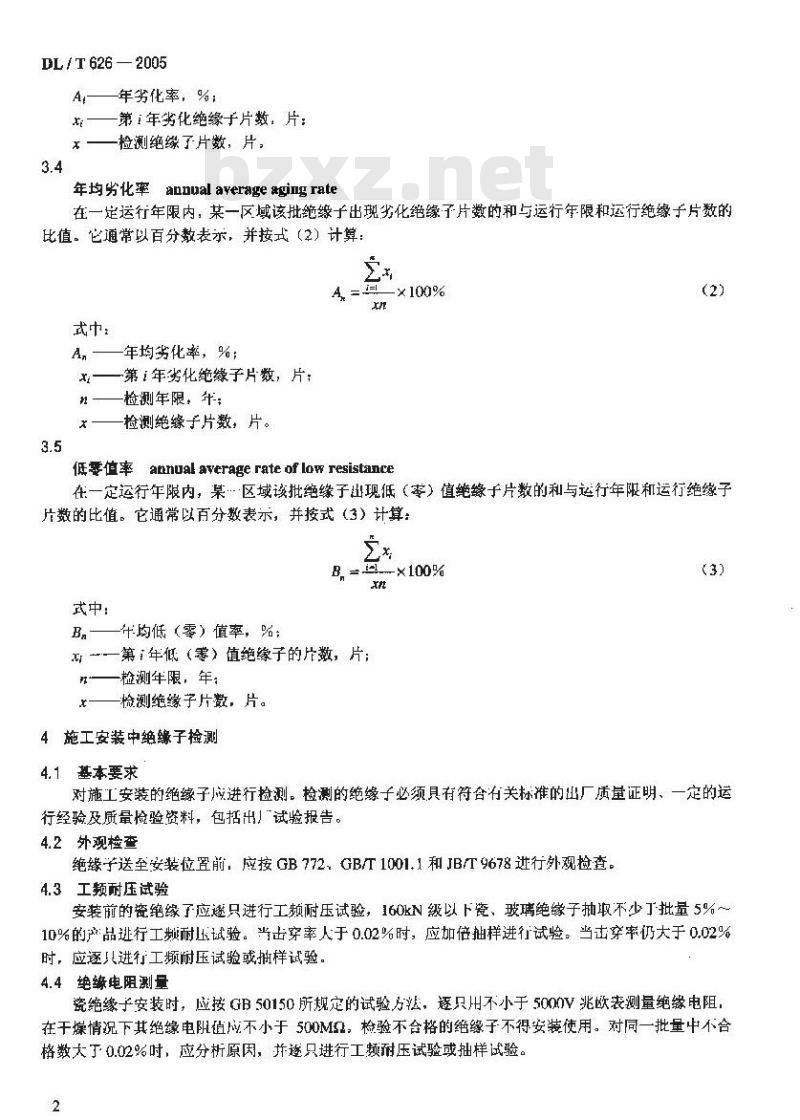

年均劣化率 annual average aging rate在一运行年限内，某一区域该批绝缘子出现劣化绝缘子片数的和与运行年限和运行绝缘子片数的比值。它通常以百分数表示，并按式（2）计算：A. =2
年均劣化率，%：
x第「年劣化绝缘子片数，片；
n——检测年限，年；
一检测绝缘子片数，片。
低零值率 annual average rate of lowresistance(2)
在一定运行年限内，某区域该批绝缘子出现低（零）值绝缘子片数的和与运行年限和运行绝缘子片数的比值。它通常以百分数表示，并按式（3）计算：x
式中：
B，一年均低（零）值率，%；
x一一第1年低（零）值绝缘子的片数，片；限——检测年限，年；
x——检测绝缘子片数，片。
4施工安装中绝缘子检测
4.1基本要求
对施工安装的绝缘子成进行检测。检测的绝缘子必须具有符合有关标准的出厂质量证明、一定的运行经验及质量检验资料，包括出！试验报告。4.2外观检查
绝缘子送至安装位置前应按GB772，GB/T1001.1和JB/T9678进行外观检查。4.3工频耐压试验
安装前的瓷绝缘了应避只进行工频耐压试验，160kN级以下瓷、玻璃绝缘子抽取不少丁批量5%～10%的产：品进行工频耐压试验。当击穿率人于0.02%时，应加倍抽样进行试验。当击穿率仍大于0.02%时，应逐只进行工频耐压试验或抽样试验。4.4绝缘缴电阻测量
瓷绝缘子安装时，应按GB50150所规定的试验方法，逐只用不小于5000V兆欧表测量绝缘电阻，在干燥情况下其绝缘电队值应不小于500M，检验不合格的绝缘子不得安装使用。对同一批量中不合格数大于0.02%时，应分析原因，并遂只进行工频耐压试验或抽样试验。2
5运行绝续子的邀检
5.1巡检内容
DL/T626-2005
对瓷、玻璃绝缘子巡检的十要内容：瓷件裂纹、破损，玻璃绝缘子白爆，钢脚及铁帽锈蚀、电驱灼烧、钢脚弯曲，钢脚与水泥松动及锁紧装置缺少等。5,2检测方法、要求、判定准则
运行单位应按DL门596的要求，绝缘子投运后应在2年内普测一次，再根据所测劣化率和运行经验可延长检测周期，最长不能超过10年。其检测方法、要求、判定标准和检测周期如表1和表2所示。
表1绝缘子绝缘检测方法、要求和判定标准序号
检测方法
测量电压分布
（或火花间隙）
测量绝续电阻
I频耐压试验
机械强度试验
变电站绝缘子
检测周期
正常运行
停电或带电
正常运行
35kV以E:输电线路
年均低（季）伯
绝缘检测圈期
判断标准
（1）被测绝缘子电压值低于50%标准规定值（电压分布标准值见附录A），判为劣化绝缘子：
（2）被测绝缴子电压值高于50%的标准规定值，同时明显低于相邻两侧合挤绝缘子的电压值，判为劣化绝缘子：（3）在规定火花间隙距离和放电电压下未放电，判为劣化绝缘子<1)电压等级500%：绝续了绝缘电阻低于5(0M，判为劣化绝综子：bZxz.net
（2）电压等级500kV以下：绝缘子绝缘电阻低于300MQ，判光劣化绝缘子
对机械被坏负荷为60kN~-530kN级的绝缘子，施加60kV干工频耐受血压 Imin：对大盘径防污型绝续子，施加对应普通型缩嫁子十工频闪络电压值。未耐受者判火头化绝缘子釉而缺损面积不满足CB72的规定，瓷件裂纹、破揽、钢脚与水泥处松裂等判为劣化绝缘子
当机械强度下降到85%额定机电破坏负荷时判为劣化绝缘子瓷绝缘子检测周期
>0.005~0.01
注1：当在第了年或第8年时，所测瓷绝缘子的年均低【等）值率低于0.01%时可将检测周期延长至10年：注2：采用火花间隙检测时，必须每2年检测一次；3：机械强度试验每5年一次
5.3整串更换要求
运行瓷、玻璃同绝缘了在规定的检测、检查次数中，其劣化片数累计达到表3规定值时必须立即整出更换。
DL / T 626 — 2005
电压等级
表3规定的检测次数中运行绝缘子串中劣化片数绝缘子中片数
19～20
21 ~-22
27--28
正常年均劣化率的规定
检测次数
劣花绝续子片数
对于投运2年内年均劣化率大于0.04%，2年后检测制期内年均考化率大于0.02%，或年劣化率大于-01%，或机电（械）性能明显下降的绝缘子，应分折原因，并采取相应的措施。5.5绝缘子钢脚腐蚀检查
运行中绝缘子钢脚的腐蚀可导致机械强度下降，严重的会引起掉串，可按表4方法判断钢脚腐的绝缘子是否能继续运行，
表4钢脚锈蚀判据
仅水泥界面锌层腐蚀
锌层损失，钢脚频部并始腐蚀
钢脚腐蚀进展很侠，颈部出现腐蚀物沉积判断
继续运行
有适当的机会更换
立即更换
6技术资料统计及管理
6.1竣工时资料要求
工程竣工时，基建单位险将下列资料移交给运行单位：a）绝缘子出！质量合格证明；
b）绝缘子安装前试验检测报告。6.2运行中管理
运行中应注意管理以下方面内容：DL / T 626 — 2005
a）生产班组检测出的低（零）值绝缘了必须经过两人检测确认后，方可按缺陷处理流程上报处理：b）线路运行、检修单位的生技部门应作好劣化绝缘子的建档工作，记录应包括：线路名称、杆塔编号、绝缘子型号、数量、生产」家、出厂H期、绝缘子投运日期、检测低（零）值日期、梭测发现人、更换绝缘了的型号、厂家、数量等项目（详见附录B）：c）绝缘子的检测方法可根据国家科技发展的情况，采用各种研发成熟的检测方法，如红外测温、电场分布曲线、在线监视等；
d）上级生技部门应每年组织线路绝缘了运行性能技术分析会，统计劣化率，确定需要更换的绝缘子，积紧经验，掌握规律，制定保证绝缘子安全运行的措施。按各类绝缘子的特性、使用范正确选川，并优先选用维护工作量小的绝缘子。DL / T 626 — 2005
附录A
（规范性附录）
35k7~s0H0kV辅输电线路绝练子分布电压标准值表A,1、A,2中给出了35kV-~500kV输电线路绝缘子分布电压标准值。表A.1
绝缘子序号N
（白地线侧数）
绝缘子序号N
（自地线侧数）
2片神
35kV～220kV交流送电线路绝缘子串的分布电压标准值绝缘子串分布电压值U
35kV线路
19片/年
4片串
6片串
110V线路
7片/串
8片串
12片串
220kV线路
330k郭~-500kV交流送电线路绝缘子串的分布电压标准值绝缘子串分布电正值研
330kV线路
20片串
22片串
25片/串
26片/串
500kV线路
28片/串！
14片/串
30片/
绝缘子序号
（白地线侧数）
19片串
330kV线路
20片串
21片遇
表A.2（续）
绝缘子串分布电压值
22片/串
25片串
26片串
500kV线路
DL fT 626 2005
129片/串
28片！
30片串
注：本表等同采用DL/T487—2000表1和表2。本表推存的绝缴子分布电压标准值为拉V塔与酒杯塔边相悬垂绝缘子单串各片绝缘子的分布电压，中相中、耐张中及V型绝缘了宰的分布电压可参照本表，但对于中相靠导线侧第，片绝缘子上的分布电压应乘以别系数1.1。对于上扛式金具的绝缘下串，靠导线侧第一、第二片绝缘子上的分布电压值可分别参照本表导裁侧第二，第片的标准值。其他元件上的分布电压可对应参照本表推荐的标准值
实测得到的绝缘了串分电压数据均需考志检测仪器入口电容的影响而予以修正，便测量值换算到实际值，以便与表A.1和A.2的标准值比较。换算系数可按1DLT487一2000中第了章确定的方法求取，DL/T626—2005
附录B
（规范性附录）
检测和统计表
表B.1、B.2中给出了绝缘子检测和统计记录用表格表B.1
变电所
或线路
变电所
或线路
绝缘子
绝缘子检测表
绝缘了
表B.2绝缘子劣化统计表
投运或
绝缘子
绝缘子
投运或
消扫雄
扩记录
