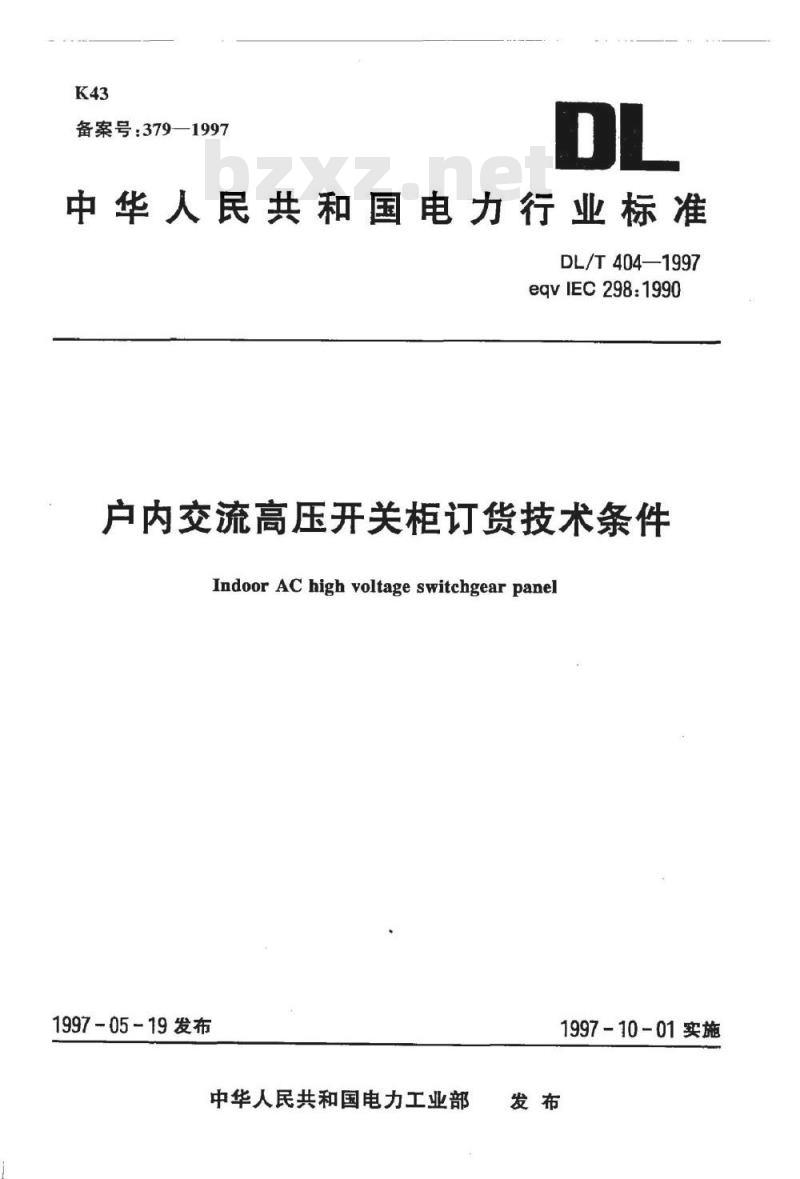

【电力行业标准(DL)】 户内交流高压开关柜订货技术条件

备案号：379—1997
中华人民共和国电力行业标准
DL/T404—1997
eqvIEc298：1990
户内交流高压开关柜订货技术条件Indoor AC high voltage switchgear panel1997-05-19发布
中华人民共和国电力工业部
1997-10-01实施
DL/T404—1997

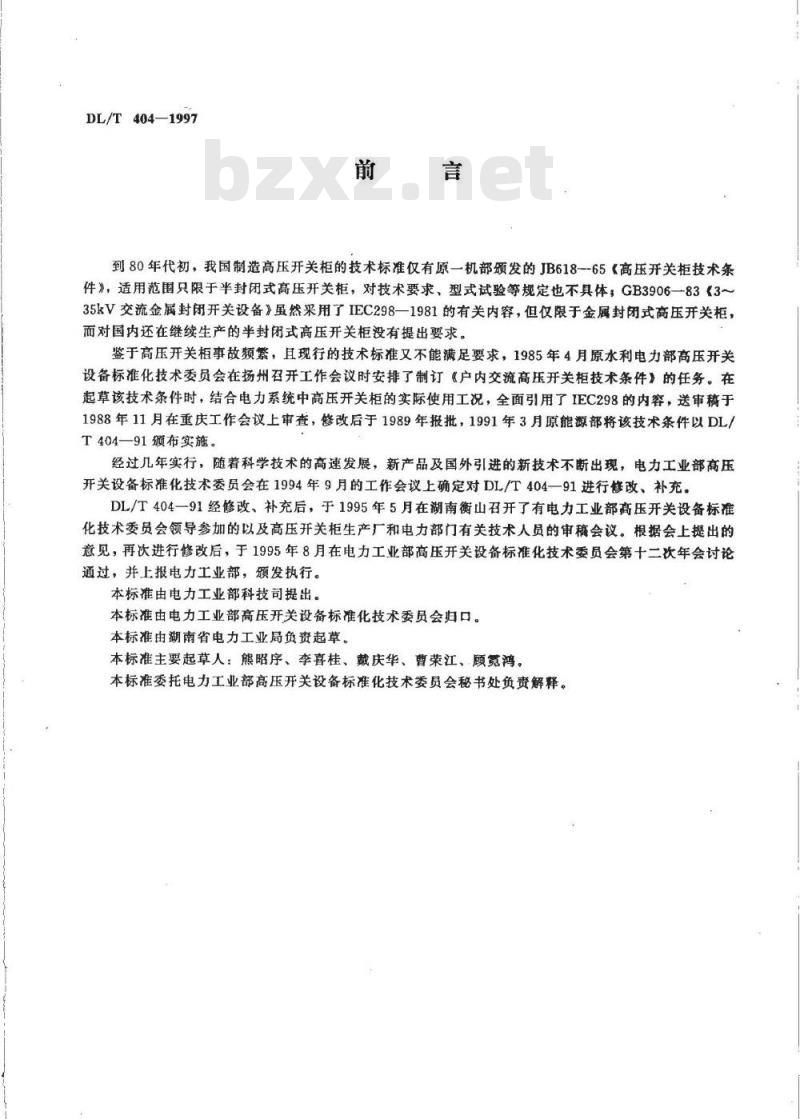

到80年代初，我国制造高压开关柜的技术标准仅有原一机部颁发的JB618--65《高压开关柜技术条件》，适用范围只限于半封闭式高压开关柜，对技术要求、型式试验等规定也不具体，GB3906一83《3～35kV交流金属封闭开关设备》虽然采用了IEC298一1981的有关内容，但仅限于金属封闭式高压开关柜，而对国内还在继续生产的半封闭式高压开关柜没有提出要求。鉴于高压开关柜事故频繁，且现行的技术标准又不能满足要求，1985年4月原水利电力部高压开关设备标准化技术委员会在扬州召开工作会议时安排了制订《户内交流高压开关柜技术条件》的任务。在起草该技术条件时，结合电力系统中高压开关柜的实际使用工况，全面引用了IEC298的内容，送审稿于1988年11月在重庆工作会议上审查，修改后于1989年报批，1991年3月原能源部将该技术条件以DL/T404—91颁布实施。
经过几年实行，随着科学技术的高速发展，新产品及国外引进的新技术不断出现，电力工业部高压开关设备标准化技术委员会在1994年9月的工作会议上确定对DL/T404-91进行修改、补充。DL/T404—91经修改、补充后，于1995年5月在湖南衡山召开了有电力工业部高压开关设备标准化技术委员会领导参加的以及高压开关柜生产厂和电力部门有关技术人员的审稿会议。根据会上提出的意见，再次进行修改后，于1995年8月在电力工业部高压开关设备标准化技术委员会第十二次年会讨论通过，并上报电力工业部，颁发执行。本标准由电力工业部科技司提出。本标准由电力工业部高压开关设备标准化技术委员会归口。本标准由湖南省电力工业局负责起草。本标准主要起草人：熊昭序、李喜桂、戴庆华、曹荣江、顾觉鸿。本标准委托电力工业部高压开关设备标准化技术委员会秘书处负责解释。DL/T404-1997

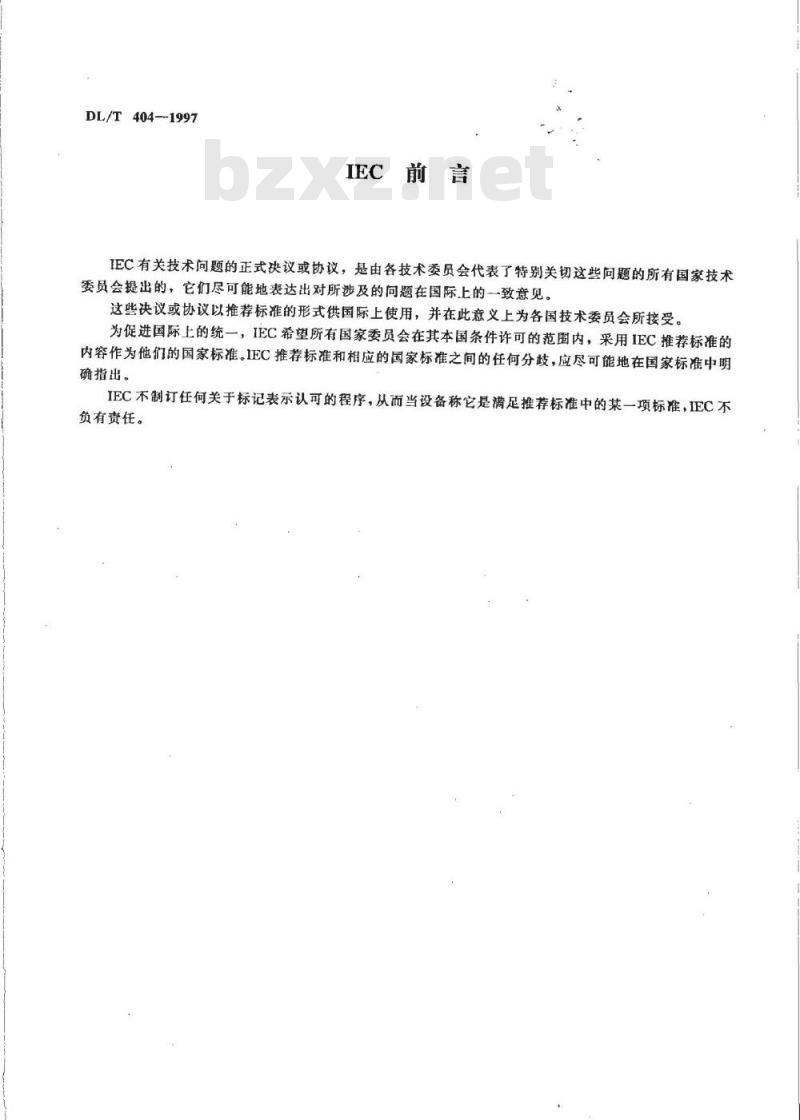

IEC有关技术问题的正式决议或协议，是由各技术委员会代表了特别关韧这些问题的所有国家技术委员会提出的，它们尽可能地表达出对所涉及的问题在国际上的一致意见。这些决议或协议以推荐标准的形式供国际上使用，并在此意义上为各国技术委员会所接受。为促进国际上的统一，IEC希望所有国家委员会在其本国条件许可的范围内，采用IEC推荐标准的内容作为他们的国家标准。IEC推荐标准和相应的国家标准之间的任何分歧，应尽可能地在国家标准中明确指出。
IEC不制订任何关于标记表示认可的程序，从而当设备称它是满足推荐标准中的某一项标准，IEC不负有责任。
DL/T404—1997

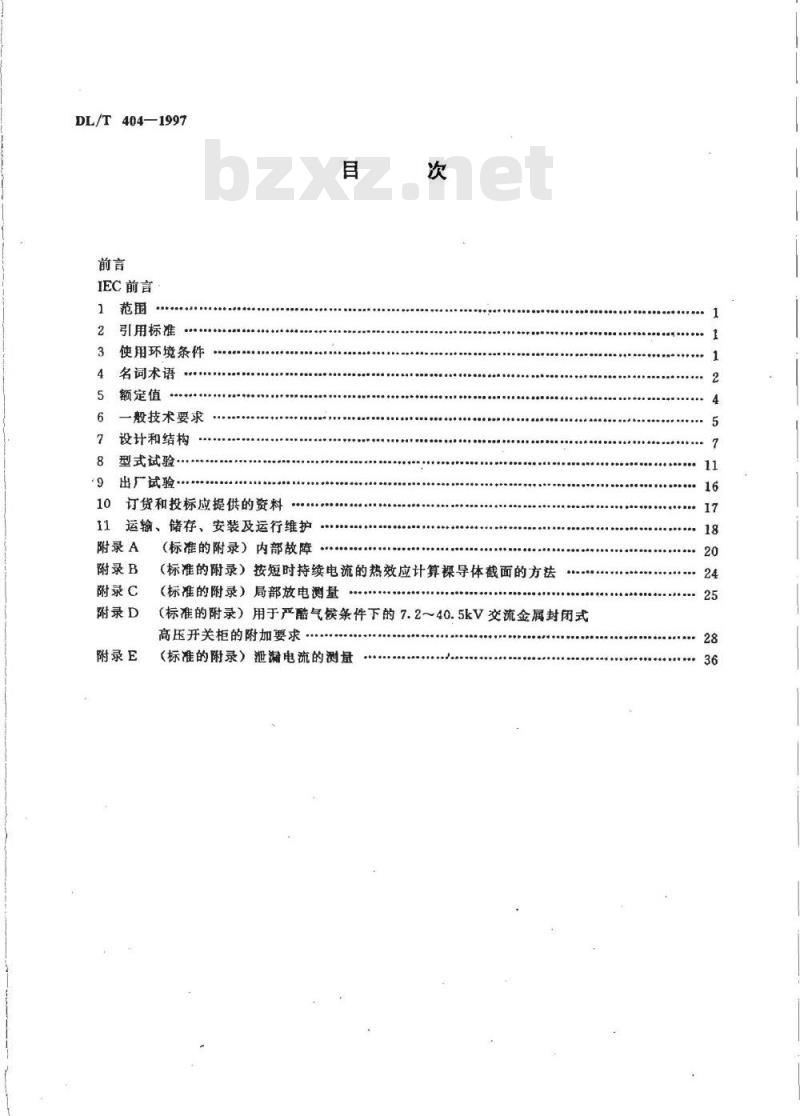

IEC前言
引用标准
使用环境条件
名词术语
额定值
一般技术要求
设计和结构下载标准就来标准下载网
型式试验·
出厂试验
订货和投标应提供的资料
运输、储存、安装及运行维护
附录A
附录B
附录C
附录D
附录E
（标准的附录）内部故障
（标准的附录）按短时持续电流的热效应计算裸导体截面的方法（标准的附录）局部放电测量
（标准的附录）用于严酷气候条件下的7.2～40.5kV交流金属封闭式高压开关柜的附加要求
（标准的附录）泄漏电流的测量18

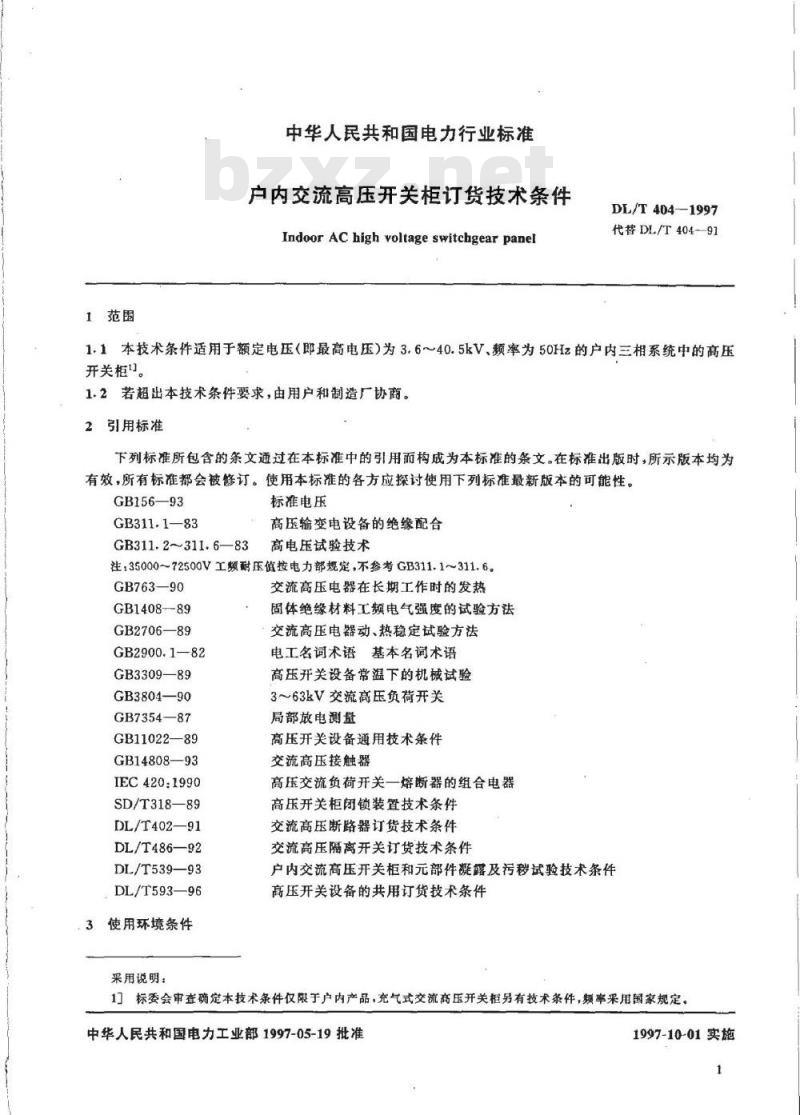

1范围
中华人民共和国电力行业标准
户内交流高压开关柜订货技术条件Indoor AC high voltage switchgear panelDL/T404—1997
代替DL/T404-91
1.1本技术条件适用于额定电压（即最高电压)为3.6～40.5kV、频率为50Hz的户内三相系统中的高压开关柜\。
1.2若超出本技术条件要求，由用户和制造厂协商。2引用标准
下列标准所包含的条文通过在本标准中的引用而构成为本标准的条文。在标准出版时，所示版本均为有效，所有标准都会被修订。使用本标准的各方应探讨使用下列标准最新版本的可能性。GB156—93
GB311.1—83
GB311.2~311.6—83
标准电压
高压输变电设备的绝缘配合
高电压试验技术
注：35000~72500V工频耐压值按电力部规定，不参考GB311.1～311.6。GB763—90
GB1408-89
GB2706—89
GB2900.1—82
GB3309—89
GB3804—90
GB7354—87
GB11022—89
GB14808—93
IEC420:1990
SD/T318—89
DL/T402—91
DL/T486-92
DL/T539-—93
DL/T593—96
使用环境条件
采用说明：
交流高压电器在长期工作时的发热固体绝缘材料工频电气强度的试验方法交流高压电器动、热稳定试验方法电工名词术语基本名词术语
高压开关设备常温下的机械试验3~63kV交流高压负荷开关
局部放电测量
高压开关设备通用技术条件
交流高压接触器
高压交流负荷开关一熔断器的组合电器高压开关柜闭锁装置技术条件
交流高压断路器订货技术条件
交流高压隔离开关订货技术条件户内交流高压开关柜和元部件凝露及污移试验技术条件高压开关设备的共用订货技术条件1标委会审查确定本技术条件仅限于户内产品，充气式交流高压开关柜另有技术条件，频率采用国家规定。中华人民共和国电力工业部1997-05-19批准1997-10-01实施
DL/T404--1997
日温差小于15K，其余按DL/T593—96第3.1.1条执行。4名词术语
4.1高压开关柜high-voltageswitchgearpanel由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，用作接受和分配电网的三相电能。4.2半封闭式高压开关柜unclosed high-voltage switchgear panel高压开关柜中离地面2.5m以下的各组件安装在接地金属外壳内的高压开关柜，2.5m及以上的母线或隔离开关无金属外壳封闭。其金属壳内、外的导电体对地及相间距离，符合本技术条件第6.4.1条表1的规定。
4.3金属封闭式高压开关柜metal-enclosed switchgearpanel除进、出线外，第4.1条中的高、低压电器组件及其辅助回路完全安装在接地金属外壳内的高压开关柜。金属封闭式高压开关柜分三种类型：金属铠装式高压开关柜、间隔式高压开关柜、箱式高压开关柜。4.3.1金属铠装式高压开关柜metal-cladswitchgearpanel某些组件分别装在用接地的金属隔板隔开的隔室中的金属封闭式高压开关柜内，金属隔板应符合本技术条件第6.5条表2所规定的防护等级（或者更高），至少下列组件应在单独的隔室里；a)每一组主断路器；
b)连向主断路器一侧的组件，如馈电线路；c）连向主断路器另一侧的部件，如母线，如果有多于一组的母线，各组母线应分设于单独的隔室内。如果利用绝缘板作活门的一部分，这一部分应符合本技术条件第7.2.1条的要求。4.3.2间隔式高压开关柜compartmentedswitchgearpanel某些组件分设于单独的隔室内（与金属铠装式高压开关柜一样），但具有一个或多个非金属隔板的金属封闭式高压开关柜，隔板的防护等级应达到IP2XIP5X（或者更高）的要求。4.3.3箱式高压开关柜cubicleswitchgearpanel除铠装式和间隔式高压开关柜以外的金属封闭式高压开关柜，它具有下列特性：a）隔室的数目少于金属铠装式开关柜和间隔式开关柜；b)隔板的防护等级低于本技术条件第6.5条表2的规定；c)没有隔板。
4.4绝缘封闭式高压开关柜insulatedenclosed switchgearpanel3)除进、出线外，高压开关设备和控制部分完全由绝缘外壳包住的高压开关柜。4.5运输单元transportunit
高压开关柜的一部分，不需拆开而适合运输。4.6功能单元functional unit
高压开关柜的一部分，它包括能完成单一功能的所有主回路和辅助回路组件。功能单元可以根据预定的功能来区分，如进线单元，馈线单元等。4.7外壳enclosure
高压开关柜的一部分，在规定的防护等级下，它能保护内部设备不受外界的影响，防止人体和外物接近带电部分或触及运动部分。
采用说明：
2丁IEC298中无此内容，此类产品仍在我国继续使用，故作了规定。3]IEC298中无此内容，进行了补充。2
4.8隔室compartment
DL/T404—1997
高压开关柜的组成部分，除因实现电气连接、控制、通风或必须在隔板上开孔外，所有隔室呈封闭状态或互相隔开。隔室可由内装的主要组件命名，如断路器隔室、母线隔室等。连接隔室之间的孔应以套管或等效方式隔开。母线可以贯穿若干功能单元，根据用户要求可不用套管隔开，但也可采取其他措施隔离。4.9组件component
高压开关柜主回路和接地回路中承担特定功能的主要部件，如断路器、负荷开关、接触器、隔离开关或隔离插头、接地开关、高压熔断器、互感器、套管、母线等。4.10隔板partition
高压开关柜的一部分，将各个隔室隔开。若在第4.17～4.20条的任一位置都可以容易地被触及，隔板成为外壳的一部分，则是可以触及的隔板；若在上述的任一位置，设有能够关闭的门，在门后的隔板不能认为是外壳的一部分，则是不能触及的隔板。4.11活门shutter
高压开关柜的一部分，它具有两个可转换的位置。在一个位置，它允许可移开部件的动触头插人静触头；而在另一个位置，则是静触头的隔板或外壳的一个部件。4.12套管bushing
导体与隔板或外壳绝缘的部件，它使导体穿过隔板或外壳。4.13可移开部件removablepart
能够从金属封闭式高压开关柜中完全移出或加以替换的部件，主回路带电时也不例外。4.14可抽出部件withdrawablepart金属封闭式高压开关柜中一种可移的部件，它可以移动到使分离的触头之间构成一隔离断口或分隔，但与外壳仍保持机械联系。
4.1s分隔（导体之间）segregation（of conductors）将各接地金属件插人高压开关柜导体之间实现隔离的方式。导体与导体之间被接地金属板隔开后，破坏性放电只能发生在导体与地之间。4.16工作位置（接通位置）serviceposition（connectedposition）高压开关柜的可移开部件处于完全连接的位置。4.17接地位置earthingposition高压开关柜可移开部件所处的位置，使主回路短路并接地。4.18试验位置（可抽出部件的）testposition（ofawithdrawablepart）高压开关柜可抽出部件所处的位置，使主回路形成隔离断口或分隔，而控制回路是接通的。4.19断开位置（可抽出部件的）disconnectedposition（ofawithdrawablepart）高压开关柜的主回路中形成隔离断口或分隔，并使可抽出部件仍与外壳保持机械联系，而辅助回路可以不断开。
4.20移开位置（可移开部件的）removedposition（ofaremovablepart）使高压开关柜可移开部件所处的位置是在外面与外壳脱离机械联系和电气联系。4.21主回路maincircuit
高压开关柜中传送电能的所有导电回路（不包括与电压互感器连接的导电回路）。4.22辅助回路auxiliarycircuit高压开关柜中除主回路外的所有控制、测量、信号和调节回路内的导电回路。4.23额定值ratedvalue
高压开关柜在规定工作条件下给定的参数值，一般由制造厂提供。4.24防护等级degreeofprotection防止人体接近高压开关柜内带电部分或触及运动部分的外壳、隔板以及防止固体物体侵入设备应具3
备的保护程度。
S额定值
5.1额定电压（即最高电压）
3.6、7.2、12(11.5)、24、40.5kV。5.2额定绝缘水平
符合本技术条件第8.4.1条的规定。5.3额定率
50Hz。
DL/T4041997
5.4额定电流
5、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80(75)、100、125(120)、160(150)、200、315(300)、400、500,630(600)、800(750)、1000、1250(1200)、1600(1500).2000、2500、3150(3000)、4000、5000A。注
1高压开关柜的某些主载流回路（如母线、馈出线等）及其组件可以有不的额定电流。2括号内的值，仅用于老产品。
5.5温升
依照DL/T593—96第4.2.4.2条执行，并作如下补充：a）高压开关柜中各组件的温升应符合各自的技术条件，不得超过该组件相应的极限；b)应根据实际工况，考虑当母线为最高允许温度或温升时，触头、连接及绝缘材料接触的导体的最高允许温度或温升；
c)对于可能触及的外壳和盖板，其温升不得超过30K。对于可触及而正常运行时需触及的外壳和盖板，其温升极限可再增加10K。
5.6额定短路开断电流和关合电流5.6.1额定短路开断电流
0.63、0.8、1.0、1.25、1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63kA。5.6.2额定短路关合电流（蜂值)为相应额定短路开断电流的2.5倍。5.7额定转移电流和额定交接电流装负荷开关（或接触器）一熔断器组合电器的高压开关柜，其额定转移电流（撞击器操作的）和额定交接电流（脱扣器操作的）按IEC420(1990)第4.104、4.105条规定确定。5.8额定短时耐受电流
0.63、0.8、1.0、1.25、1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63kA。5.9额定峰值耐受电流
额定峰值耐受电流为额定短时耐受电流的2.5倍。5.10额定短路持续时间
额定短路持续时间为4s。装负荷开关的高压开关柜，根据用户需要额定短路持续时间可采用2s或4s。
5.11分、合闸线圈和辅助回路的额定电压操作过程中加到高压开关柜内开关设备操动机构分、合闸线圈或电磁阀线圈端子上或辅助回路线圈端子上或组件上的电压值（不包括连接导线的电压降）规定如下：直流：24、48、110、220V。
采用说明：
4本技术条件中包括装负荷开关一熔断路组合电器的内容，故作了补充。4
交流：100、220、380V。
5.12气动机构的额定压力（表压）DL/T404—1997
在规定技术条件下加到高压开关柜气动机构气缸上压缩空气的压力（不包括连接管道的压降）其规定值为0.5、0.7、1.0、1.5MPa（表压）。般技术要求5
6.1基本要求
6.1.1高压开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。6.1.2高压开关柜中各组件及其支持绝缘件（即纯瓷及有机绝缘件）的外绝缘爬电比距（即高压电器组件外绝缘的爬电距离与额定电压之比）相应值的应用范围规定如下6：a）14、16mm/kV适应于0类设计（前者为纯瓷绝缘，后者为有机绝缘）；b)16、18mm/kV适应于1类设计（同上）；c)18、20mm/kV适应于2类设计（同上）。6.2对组（部）件的要求
6.2.1同型产品内额定值和结构相同的组件应能互换。6.2.2装于高压开关柜上的各组件应符合它们各自的技术标准。6.3铭牌
6.3.1高压开关柜的铭牌，至少应包括以下内容：a)制造厂名称和商标；
b)型号（包括接线方案编号）、名称和出厂序号：c）使用参数（额定电压、额定电流、额定短路开断及关合电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流）；
d)设计等级；
e)防护等级；
f)出厂日期。
6.3.2高压开关柜内安装的高压电器组件，如断路器、负荷开关、接触器、隔离开关及其操动机构、互感器、高压熔断器、套管等均应具有耐久而清晰的铭牌。在正常运行中，各组件的铭牌应便于识别；若装有可移开部件，在移开位置能看清亦可。6.3.3高压开关柜内安装的高压电器组件（含连接导体）额定值不一致时（如额定电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流），柜上的铭牌应按最小值标定。6.4导体间净距和内部故障
单纯以空气作为绝缘介质时，柜内各相导体的相间与对地净距必须符合表1的要求。表1以空气作为绝缘介质柜内各相导体间与对地间净距额定电压kv
导体至接地间净距
不同相的导体之间的净距
导体至无孔遮栏间净距
采用说明：
5］未完全按IEC298的顺序排列，结合我国具体情况将一般要求列人此章。7.2
6］IEC298中无此规定，系按湖南电力试验研究所1986年以来验证结果根据电力工业部高压开关投备标准化技术委员会第12次会议提出增加裕度及分类的决定作了修正。5
额定电压kV
导体至网状遮栏间净距
无遮栏裸导体至地板间净距
DL/T404—1997
表1(续完）
需要不同时停电检修无遮栏裸导体之间的水平净距出线套管至屋外通道地面间净距187.5
注：海拨超过1000m时1、2项值应按每升高1000m增大10%进行修正；3~6项值应分别增加1或2项值的修正值。6.4.2对于内部故障，应满足下列要求。a)金属封闭式高压开关柜应能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员，能限制电弧的燃烧时间和燃烧范围。
b)应采取防止人为造成内部故障的措施，如附录A的表A1、表A2中所列举例。还应考虑到由于柜内组件动作造成的故障（如断路器、负荷开关、熔断器开断时产生或排出气体）引起隔室内过压及压力释放装置喷出气体，可能对人员和其他正常运行设备的影响。c)如果坏疑所采取的措施不能有效防止内电弧，可与制造厂协商，按附录A中规定的条件及方法进行试验，验证措施是否合乎商定的要求。d）对已采用了限流装置（如安装限流熔断器的高压开关柜）保护的这部分回路，可以不按本条C）款的要求进行内部电弧试验。
6.5防护等级
6.5.1对于金属封闭铠装式及间隔式高压开关柜的外壳和隔板的防护等级，均应分别作出规定，半封闭式和箱式高压开关柜，仅对其外壳的防护等级作出规定。6.5.2为防止人身接近高压开关柜的高压带电部分和触及运动部分的防护等级分类见表2表2防护等级分类规定
防护等级
6.6防误功能门
能防止物体接近带电部分和触及运动部分能阻挡手指或直径大于12mm，长度不超过80mm的物体进人能滩挡直径或厚度大于2.5mm的工具、金属丝等物体进人能阻挡直径大于1.0mm的金属丝或厚度大于1.0mm的窄条等物体进人能防止影响设备安全运行的大量尘埃进入，但不能完全防止一般灰尘进人6.6.1高压开关柜应具备防止误分、合断路器，防止带负荷分、合隔离开关或隔离插头，防止接地开关合上时（或带接地线）送电，防止带电合接地开关（或挂接地线），防止误人带电隔室等五项措施。6.6.2根据高压开关柜工作状态（即位置）的不同，对型号不同的产品（或组件）应采取相应的其体措施，要求灵活、简单、可靠。
6.7高压开关柜间（或隔室间）的隔离的6.7.1金属封闭式高压开关柜必须有防止因本柜组件故障狭及相邻高压开关柜的措施。6.7.2高压开关柜间（或隔室间）的隔离设施，如果同时也起绝缘支撑作用，除以阻燃材料制成外，还必须符合本技术条件第8.4条的有关规定，通过相应的绝缘强度的验证试验。采用说明：
7门内容和原则引用了电力行业的专门技术条件SD/T318。8]IEC298中无此规定，结合我国具体情况作了补充，6
DL/T404--1997
6.8电力电缆的连接
6.8.1一台高压开关柜按连接两回电力电缆考虑电缆头的安装位置。6.8.2高压开关柜电力电缆头隔室应满足以下要求：a）必须有安装电缆头的指定位置，已考虑了可靠的固定方法及零部件；b）高压开关柜隔室内高压组件与电缆头连接导电体截面除应能满足铭牌规定的额定电流外，连同支持绝缘子，均应能承受高压开关柜铭牌上所规定的额定峰值耐受电流、额定短时耐受电流和额定短路持续时间；
c)电缆头的安装位置及连接方式必须考虑检修、试验时便于拆线及接线；d)电力电缆隔室与电缆沟连接处应考虑防止小动物进人的措施。6.8.3当进行电缆绝缘试验，若不能将电缆从高压开关柜上拆开时，则高压开关柜与电缆连接部分，应能承受电缆标准所规定的试验电压。6.9设计等级9
6.9.1为便于用户按不同的使用环境选用相适应的产品，高压开关柜的设计分为0类、1类、2类个等级。
6.9.2各类产品的技术条件按本技术条件附录D第D4条确定，并应按规定进行相应试验考核。6.9.3高压开关柜铭牌上的设计等级是按型式试验通过了相应的绝缘验证项目确定的，如规定的设计等级中有某一项绝缘验证没有通过，其铭牌上的设计等级只能按实际通过试验项目与本技术条件附录D所规定的技术条件相对照以后确定。7设计和结构
7.1外壳
7.1.1总则
a）高压开关柜的外壳必须是金属的（除通风窗、排气口外），并具有一定的强度，不得用网状编织物、不耐火或类似的材料制造；
b)金属封闭式高压开关柜除达到本条a）款的要求外，主回路的切组件均安装在金属外壳内，外壳的防护等级应满足本技术条件第6.5条表2的规定。7.1.2盖板和门
当盖板和门是外壳的一部分时，盖板和门应由金属制成，不应果用网状编织物、拉制的金属网以及类似的材料，其防护等级与外壳相同。当通风窗和排气口设在盖板和门上时，它们应符合本技术条件第7.1.4条的要求。根据需要进入高压电器组件隔室的不同情况，盖板或门分成两类：a)在正常操作和维护时不需要打开的盖板和门(固定盖板、门)，若不使用工具应不能打开、拆下或移动，
b）在正常操作和维护时需要打开的盖板和门（可移动的盖板、门），应不需要工具即可打开或移动，并应有可靠的连锁装置来保证操作者的安全。在铠装式或间隔式高压开关柜中，仅当该隔室内可能触及的高压带电部分不带电时才能打开益板或门；高压开关柜应装有接地开关，只有在接地开关可靠地合上后才能打开盖板或门10。7.1.3观察窗
观察窗位置应使观察者便于观察必须监视的组件及其关键部位的任意工作位置，如负荷开关的隔离断口、隔离开关和接地开关的工作状态。因此对观察窗的要求如下：采用说明：
9]IEC298中无此规定，系采用了IEC932并结合我国具体情况作的补充。10结合我国具体情况进行了补充。a)达到外壳所规定的防护等级；DL/T404-1997
b)观察窗应使用足够机械强度的耐火透明材料制成，与高压导电体保持有足够的空气间隙。7.1.4通风窗、排气口
通风窗和排气口的防护等级应与外壳相同。通风窗采用网状编织物或类似的材料，但应有足够的机械强度。通风窗和排气口的位置应使排出的油气和蒸汽不致危及操作者和其他正常运行设备的安全。7.2隔板和活门
7.2.1总则
金属封闭式高压开关柜的隔板和活门，至少应达到本技术条件第6.5条表2所规定的防护等级。如采用绝缘材料制成的隔板、活门与空气间隙组成复合绝缘介质时，应满足以下要求：a）主回路带电部分和绝缘隔板、活门的可触及表面之间，在本技术条件及DL/T539所规定的环境条件下，其相间、对地应能承受本技术条件第8.4.1.1条表3规定的工频耐压试验电压；b)除机械强度外；绝缘材料应能满足GB1408的要求111；c)主回路带电部分对绝缘隔板、活门的内表面之间，按本条a）款规定的环境条件，至少能承受150%额定电压的作用；
d)如果有泄漏电流能经过绝缘件表面的连续途径或经过仅被小的气隙、油隙所隔断的途径，到达绝缘隔板和活门的可触及表面时，则在本技术条件第8.4.3条所规定的试验条件下，此泄漏电流不应大于0.5mA.
金属封闭式高压开关柜外壳上以及铠装式和间隔式高压开关柜的隔板上，供可移开部件上触头插人固定触头的孔，应是正常使用时能正确动作的活门，当设备处于本技术条件第4.16～4.20条规定的任一位置时，均能确保人身安全。如果维护时需要通过打开活门接近静触头中的一组，那么所有活门应具备有在合闻位置独自的闭锁装置，或者应能插入一个隔板，以防止带电的静触头外露。通过金属隔板的导体，可以用套管或类似的方法与金属隔板绝缘，套管应符合有关技术标准12。7.2.2隔板
7.2.2.1般要求
a)高压开关柜中各高压电器组件的隔板，一般是金属制成，与外壳具有相同的机械强度并接地。b)在本技术条件第4.17~4.20条所规定的任一位置，若其隔板都不会成为外壳的一部分，则可以是非金属的，如果隔板成为外壳的一部分，则该隔板应是金属的并接地，且具有与外壳相同的防护等级。c)在金属封闭式高压开关柜中，凡采用非金属制成的隔板，如果以此来加强相间或相对地间绝缘时，除必须满足本技术条件第7.2.1条a）款要求外，在7.2~12kV时，其产品高压带电裸导体与该绝缘板间还应保持不小于30mm的空气间隙：在40.5kV时，保持不小于60mm的空气间隙（其他电压等级产品的空气间隙待定），且为阻燃材料制成1们。d)半封闭式高压开关柜的隔板与带电导体的距离除满足本技术条件第6.4.1条要求外，隔室隔板的固定必须牢固，如无可靠的防误连锁，不允许采用任意插人或抽出的装配方式。7.2.2.2采用可移动式的绝缘隔板时，如装负荷开关（或接触器）一熔断器组合电器的高压开关柜，除应满足IEC420(1990）外，还必须满足以下要求14)；a）只有当负荷开关（或接触器）在断开位置时才能合上接地开关，当接地开关合上后才能将绝缘隔板插入（或插人负荷开关动、静触头之间)；采用说明：
11］IEC298中无此内容，系根据我国具体情况进行了补充。12］结合我国具体情况进行了补充。137结合我国具体情况进行了补充。14IEC298中无此内容，采用了IEC420并结合我国具体情况作了补充。8
