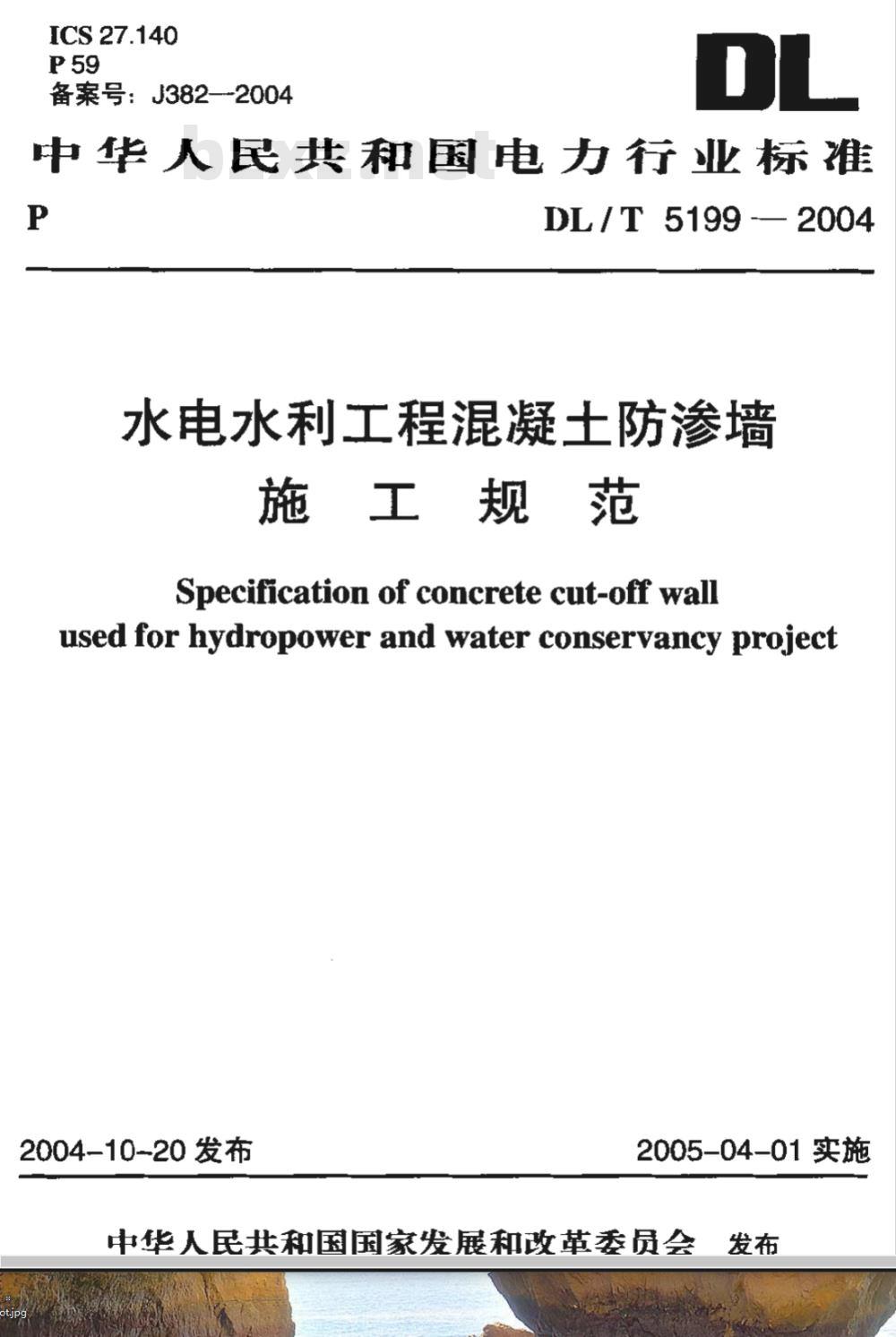

【电力行业标准(DL)】 水电水利工程混凝土防渗墙施工规范

ICS 27.140
备案号：J382--2004
中华人民共和国电力行业标
DL/T 5199-—2004
水电水利工程混凝土防渗墙
施工规范
Specification of concrete cut-off wallused for hydropower and water conservancy project2004-10-20发布
2005-04-01实施
中华人民共和国国家发展和改革委员会发布DL/T5199-2004

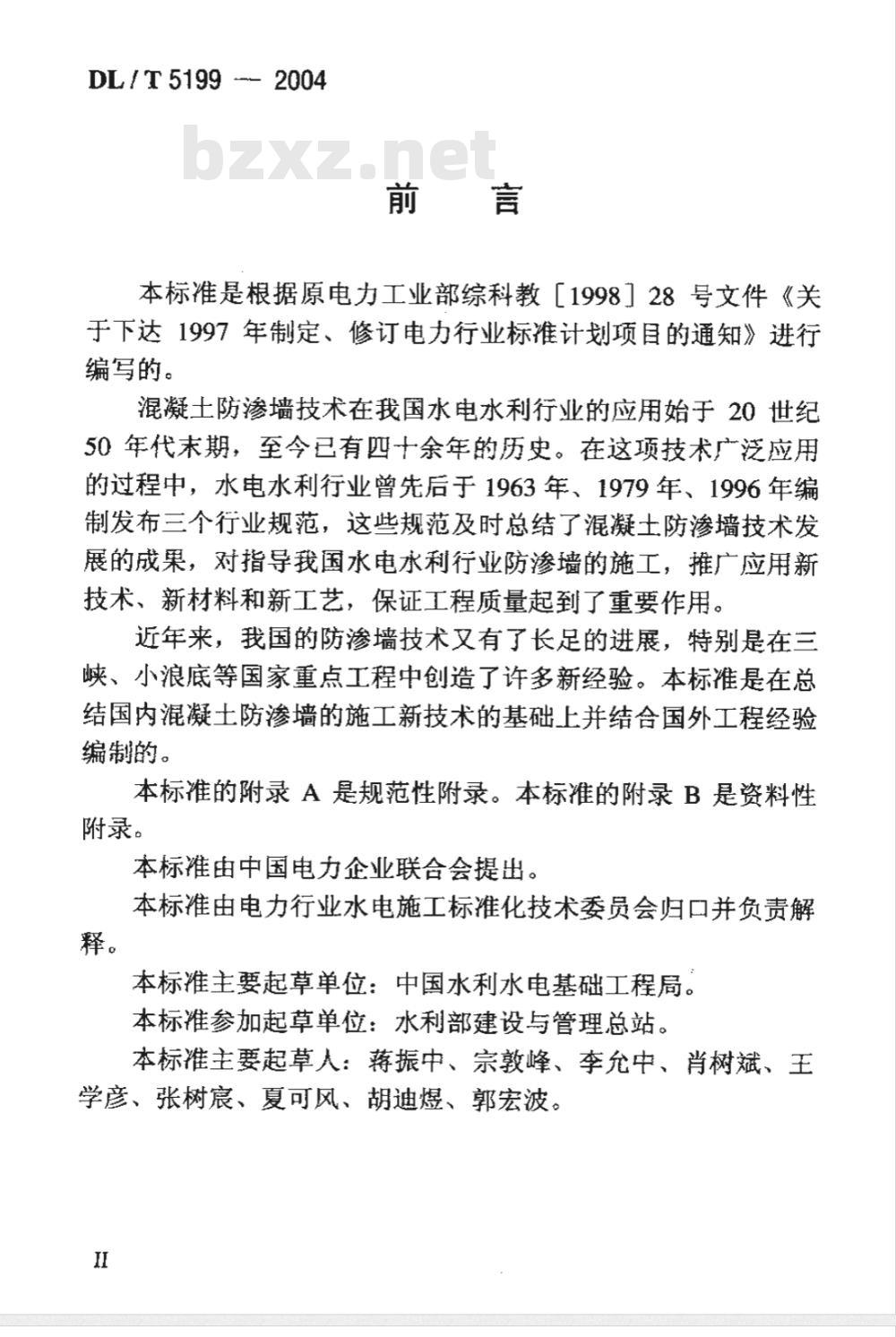

本标准是根据原电力工业部综科教［1998］28号文件《关于下达1997年制定、修订电力行业标准计划项目的通知》进行编写的。
混凝土防渗墙技术在我国水电水利行业的应用始于20世纪50年代末期，至今已有四十余年的历史。在这项技术广泛应用的过程中，水电水利行业曾先后于1963年、1979年、1996年编制发布三个行业规范，这些规范及时总结了混凝士防渗墙技术发展的成果，对指导我国水电水利行业防渗墙的施工，推广应用新技术、新材料和新工艺，保证工程质量起到了重要作用。近年来，我国的防渗墙技术又有了长足的进展，特别是在三峡、小浪底等国家重点工程中创造了许多新经验。本标准是在总结国内混凝土防渗墙的施工新技术的基础上并结合国外工程经验编制的。
本标准的附录 A 是规范性附录。本标准的附录 B 是资料性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口并负责解释。
本标准主要起草单位：中国水利水电基础工程局。本标准参加起草单位：水利部建设与管理总站。本标准主要起草人：蒋振中、宗敦峰、李允中、肖树斌、王学彦、张树宸、夏可风、胡迪煜、郭宏波。I

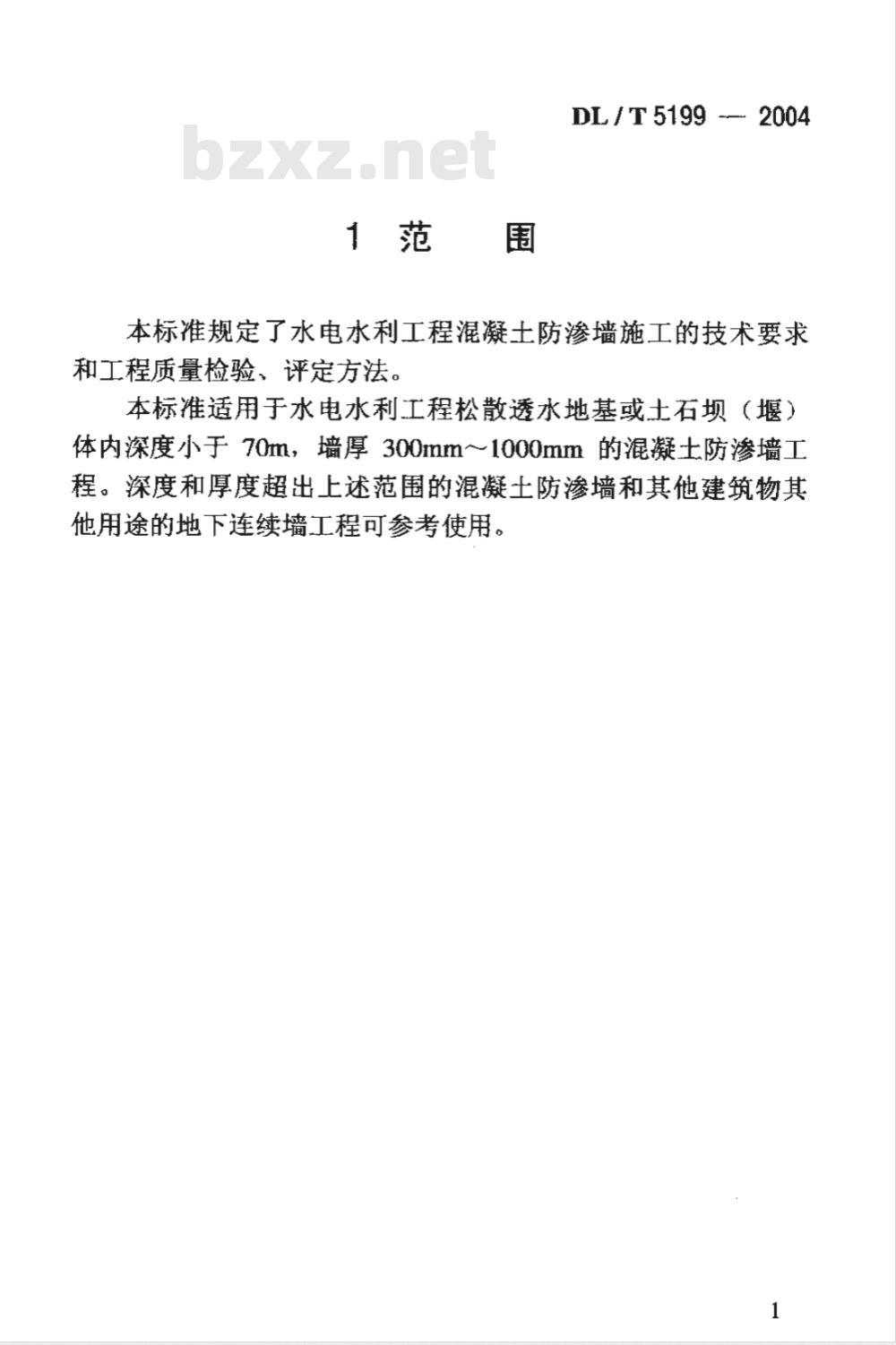

1范围
DL/T5199-—2004
本标准规定了水电水利工程混凝土防渗墙施工的技术要求和工程质量检验、评定方法。
本标准适用于水电水利工程松散透水地基或土石坝（堰）体内深度小于70m，墙厚300mm～1000mm的混凝士防渗墙工程。深度和厚度超出上述范围的混凝土防渗墙和其他建筑物其他用途的地下连续墙工程可参考使用。DL/T 5199 — 2004

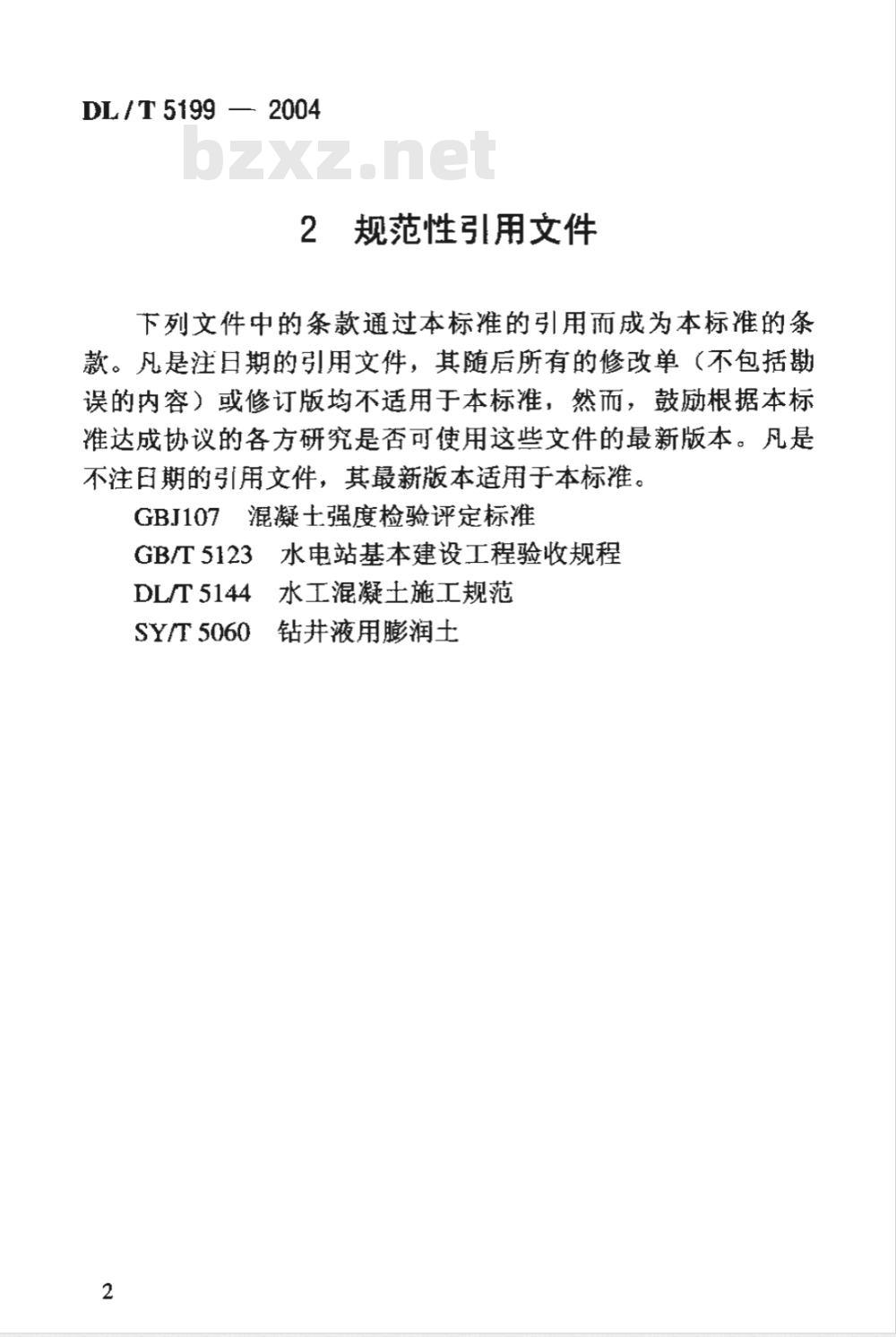

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本标准。GBJ107混凝士强度检验评定标准GB/T5123水电站基本建设工程验收规程DL/T5144
水工混凝土施工规范
SY/T5060
钻井液用膨润士
DL/T 5199 --- 2004

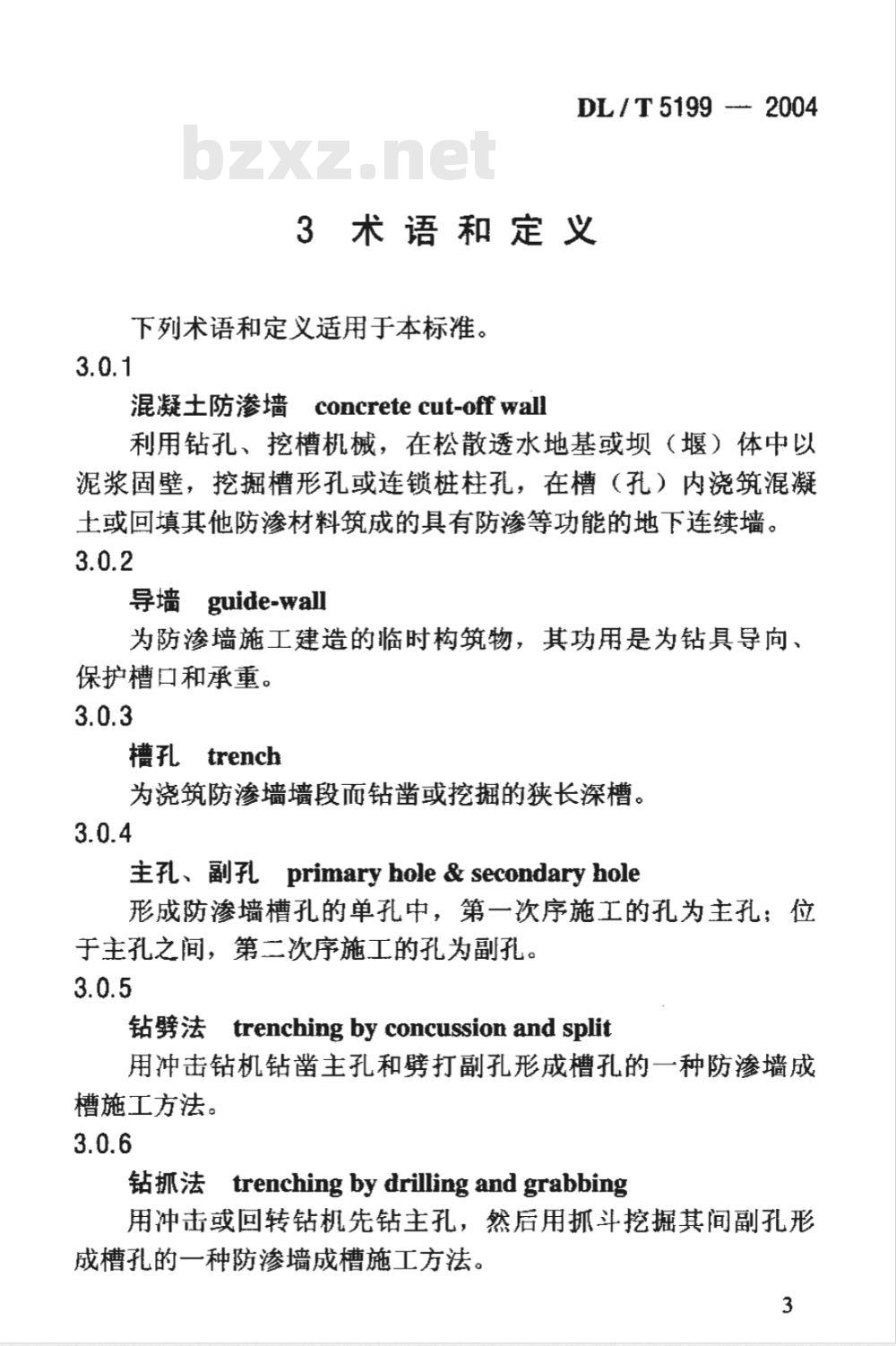

3术语和定义　
下列术语和定义适用于本标准。混凝土防渗墙concrete cut-off wal利用钻孔、挖槽机械，在松散透水地基或坝（堰）体中以泥浆固壁，挖掘槽形孔或连锁桩柱：在槽（孔）内浇筑混凝土或回填其他防渗材料筑成的具有防渗等功能的地下连续墙。3.0.2
导墙guide-wall
为防渗墙施工建造的临时构筑物，其功用是为钻具导向、保护槽口和承重。
槽孔trench
为浇筑防渗墙墙段而钻凿或挖掘的狭长深槽。3.0.4
主孔、副孔primaryhole&secondaryhole形成防渗墙槽孔的单孔中，第一次序施工的孔为主孔；位于主孔之间，第二次序施工的孔为副孔。3.0.5
钻劈法trenching by concussionand split用冲击钻机钻凿主孔和劈打副孔形成槽孔的一种防渗墙成槽施工方法。
钻抓法trenching by drilling and grabbing用冲击或回转钻机先钻主孔，然后用抓斗挖掘其间副孔形成槽孔的一种防渗墙成槽施工方法。3
DL/T 5199 — 2004
抓取法 trenching by grabbing只用抓斗挖掘地层，形成槽孔的一种防渗墙成槽施工方法。3.0.8
铣削法trenchingby cutting
用专用的铣槽机铣削地层形成槽孔的一种防渗墙成槽施工方法。
小墙soil-leftbetweenholes
墙孔内相邻单孔之间及孔底未钻（挖）尽的地基土（岩）残留凸出部分。
梅花孔unrounded hole
冲击钻进时，由于各种原因致使孔形不圆整的孔。3.0.11
泥浆 slurry
膨润土或黏土颗粒分散在水中所形成的悬浮液，在建造防渗墙时起固壁、冷却钻具、悬浮及携带钻渣等作用。3.0.12
泥皮filtercake
成槽时泥浆向地层渗透，部分黏土颗粒附着在槽壁上形成的泥膜。
胶凝材料cementingmaterial
防渗墙墙体材料组成中，水泥、膨润土、黏土、粉煤灰等细颗粒原材料的统称。本标准中的“水胶比”均指水与胶凝材料之和的质量比。
普通混凝土ordinaryconcrete
DL/T 5199 — 2004
以水泥、粉煤灰为胶凝材料拌制的适合在水下浇筑的大流动性混凝士。
黏土混凝土clayconcrete
除水泥、粉煤灰外，掺加了占胶凝材料总量20%左右的黏土的大流动性混凝土。
塑性混凝土plastic concrete
水泥用量较低，并掺加较多的膨润士、黏土等材料的大流动性混凝土，它具有低强度、低弹模和大应变等特性。3.0.17
固化灰浆 solidification slurry在已建成的槽孔内，以固壁泥浆为基本浆材，在其中加入水泥、水玻璃、粉煤灰等固化材料以及砂和外加剂，经搅拌均匀后固化而成的一种低强度、低弹模和大极限应变的柔性墙体材料。
自凝灰浆self-hardeningslurry以水泥、膨润土等材料拌制的浆液，在建造槽孔时起固壁作用，槽孔建造完成后，该种浆液可自行凝结成一种低强度、低弹模和大极限应变的柔性墙体材料。5
DL/T5199-- 2004
4一般规定
4.0.1混凝土防渗墙施工前，应具有下列设计文件和资料：1
和防渗墙施工有关的设计图纸和技本要求：2工程地质和水文地质资料，防渗墙中心线处的勘探孔柱状图和地质部面图：
3水文、气象资料；
环境保护要求：
5泥浆及墙体材料原材料的产地、质量、储量、开采运输条件等；
6施工中应使用的标准以及有关的其他文件。4.0.2
防渗墙中心线处的地质资料应包含下列内容：1
覆盖层的分层情况、厚度、颗粒组成、密实程度及透水性;
2地下水的水位，承压水资料；
基岩的岩性、地质构造、透水性、风化程度与深度：4可能存在的孤石、反坡、深槽、断层破碎带等情况，5对成槽有直接影响的其他地质条件。在地质资料不够详尽或地层条件复杂的情况下，应在防渗墙轴线上增加补充勘探孔，其孔距宜为20m左右。4.0.3重要的或地质条件复杂的工程，官在地质条件类似的地点进行施工试验，以取得槽孔建造、固壁泥浆、混凝土浇筑等有关资料。
4.0.4在构筑物附近建造防渗墙，必须了解原有构筑物的结构和基础情况，如影响构筑物的安全时，应研究制定处理措施。4.0.5土石坝坝体内建造防渗墙时，应定期观测坝体沉降、位移、裂缝和测压管水位等。
DL1 T 5199 -- 2004
5施工平台与导墙
5.0.1防渗墙施工平台应该坚固、平整，适合于重型设备和运输车辆行走，宽度应满足施工需要，其高程需综合考虑以下条件：
应高出地下水位1.5m以上：
施工期水位：
能顺畅排出废水、废浆、废渣；3
减少施工平台的挖填方量。
5.0.2建造槽孔前应先修筑导墙。导墙的结构型式、尺寸应根据防渗墙墙体厚度和深度、导墙下土质情况及施工机械等施工荷载综合确定。一般要求是：
1导墙应建造在坚实的地基上，如地基土较松散或较弱时，修筑导墙前应采取加固措施：2导墙宜用现浇混凝土构筑；
3导墙高度一般在0.5m～2.0m之间，顶部高出地面不应小于50mm
4导墙的中心线与防渗墙轴线重合，导墙内侧间距宜比防渗墙厚度大40mm～100mm；
5导墙外侧填土应夯实，夯实填土时，导墙间应采取措施防止导墙倾覆或位移。
5.0.3防渗墙导墙的质量要求：bzxZ.net
导墙平面轴线应与防渗墙轴线平行，其允许偏差为土15mm。导墙内墙面应竖直。墙顶高程充许偏差土20mm。对于需要品放钢筋笼的防渗墙，其导墙的质量标准可另行作出规定。
5.0.4钻机轨道应平行于防渗墙中心线，地基不得产生过大或7
DL/T5199--2004
不均匀沉陷，轨枕间应充填石渣。倒渣平台宜采用现浇混凝土铺筑，其下可设置石渣垫层，
5.0.5履带式成槽机械的作业平台宜采用现浇混凝土铺筑，也可直接利用较密实的地基士平台。5.0.6在施工过程中，应对导墙的沉降、位移进行观测。oo
6泥浆
DL/T5199—2004
6.0.1泥浆应具有良好的物理性能、流变性能、稳定性以及抗水泥污染的能力。
6.0.2拌制泥浆的士料可选择膨润士、黏士或两者的混合料。应根据施工条件、成槽工艺、经济技术指标等因素进行选择，宜优先选用膨润土。
6.0.3拌制泥浆的膨润土，应对其矿物成分和化学成分进行化验，以判断其类型。商品膨润土的质量分级可按照SY/T5060的规定热行，具体参数见表6.0.3。一般防渗墙工程，可用三级膨润土制浆，地质条件复杂和重要的工程，宜用二级膨润土制浆。
表6.0.3钻井液用膨润土分级表
中600读值
滤失量
ml/30min
动切力
湿筛分析，0.074mm筛余
一级膨润士
≤1.5XPV值
注1：中600代表600r/min的直读式黏度计指
二级膨润土
≤3.0XPV值
注2：PV为塑性黏度，单位为mPa·s，表中动切力只取其值。三级膨润土
6.0.4拌制泥浆的黏上，应进行物理试验、化学分析和矿物鉴9
