【电力行业标准(DL)】 水电水利工程 施工导流设计导则

备案号：J49-2000

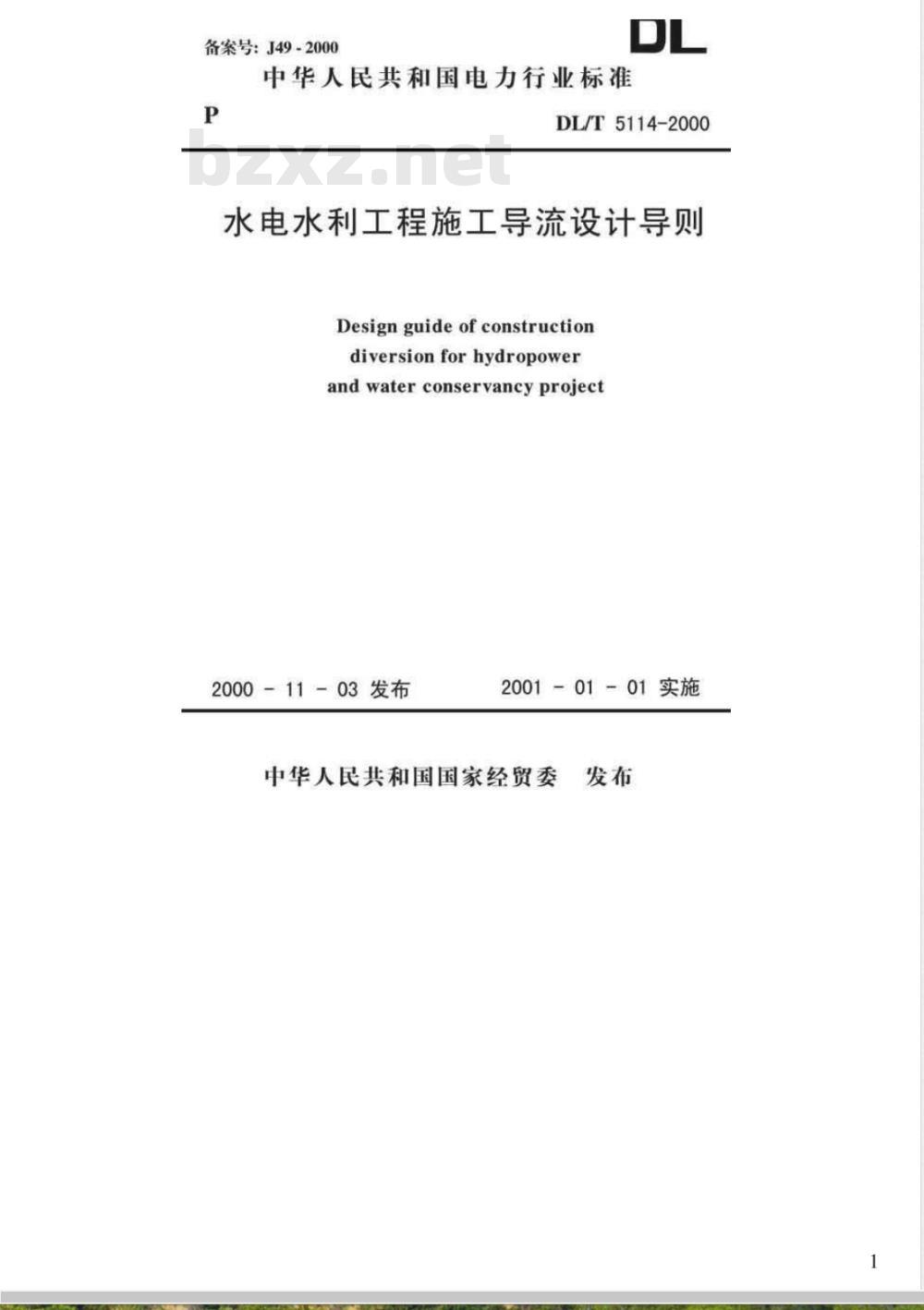

中华人民共和国电力行业标准
DL/T5114-2000
水电水利工程施工导流设计导则Designguideof construction
diversionforhydropower
and water conservancyproject2000-11-03发布
2001-01—01实施
中华人民共和国国家经贸委
DL/T5114—2000

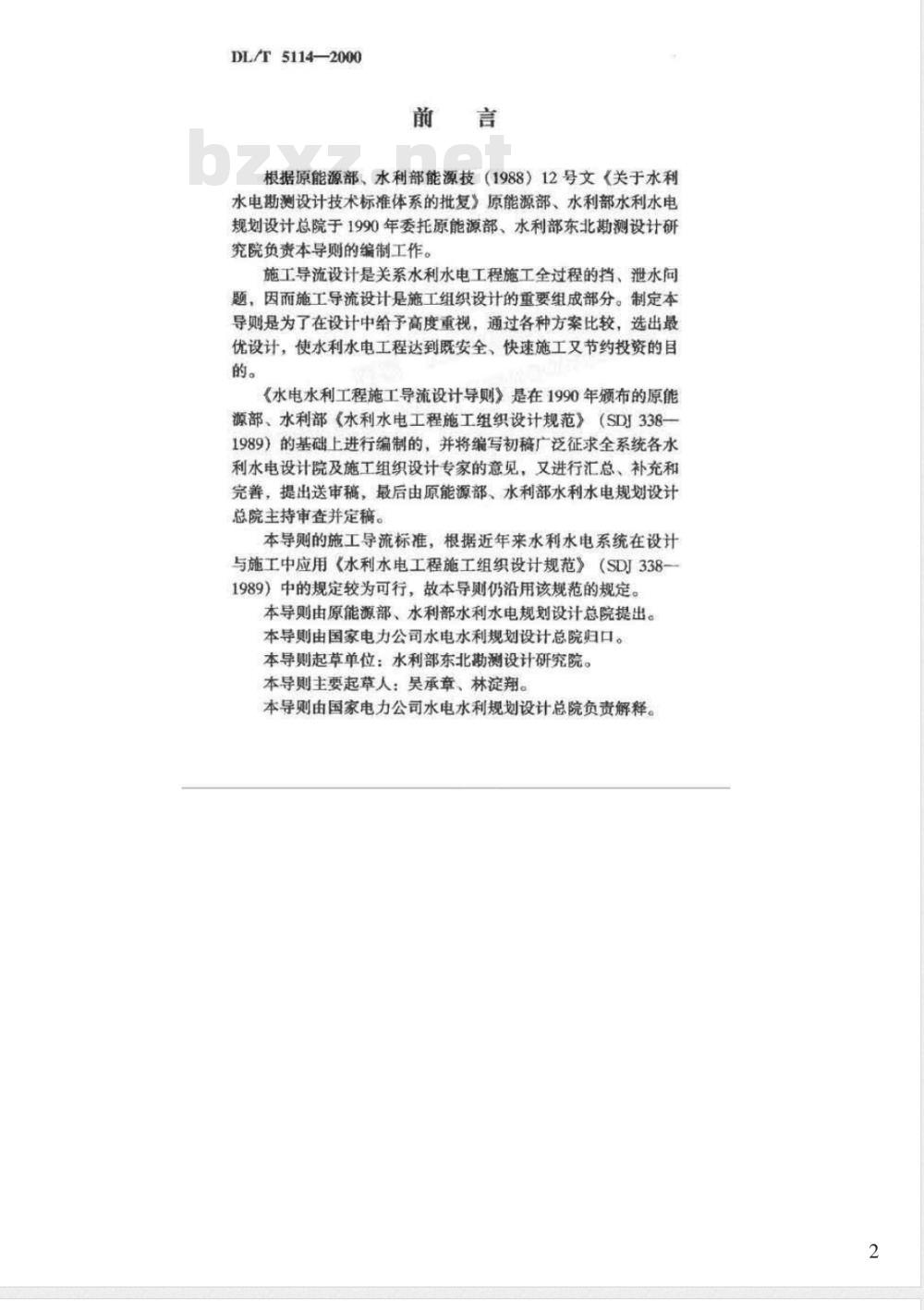

根据原能源部、水利部能源技（1988）12号文（关于水利水电勘测设计技术标准体系的批复》原能源部、水利部水利水电规划设计总院于1990年委托原能源部、水利部东北勘测设计研究院负责本导则的编制工作。
施工导流设计是关系水利水电工程施工全过程的挡、泄水间题，因而施工导流设计是施工组织设计的重要组成部分。制定本导则是为了在设计中给予高度重视，通过各种方案比较，选出最优设计，使水利水电工程达到既安全，快速施工又节约投资的目的。
《水电水利工程施工导流设计导则》是在1990年颁布的原能源部、水利部《水利水电工程施工组织设计规范》（SDJ338一1989）的基础上进行编制的，并将编写初稿广泛征求全系统各水利水电设计院及施工组织设计专家的意见，又进行汇总、补充和完善，提出送审稿，最后由原能源部、水利部水利水电规划设计总院主持审查并定稿。
本导则的施工导流标准，根据近年来水利水电系统在设计与施工中应用《水利水电工程施工组织设计规范》（SDJ338一1989）中的规定较为可行，故本导则仍沿用该规范的规定。本导则由原能源部、水利部水利水电规划设计总院提出。本导则由国家电力公司水电水利规划设计总院归口。本导则起草单位：水利部东北勘测设计研究院。本导则主要起草人：吴承章、林淀翔。本导则由国家电力公司水电水利规划设计总院负责解释。2
DL/T5114—2000

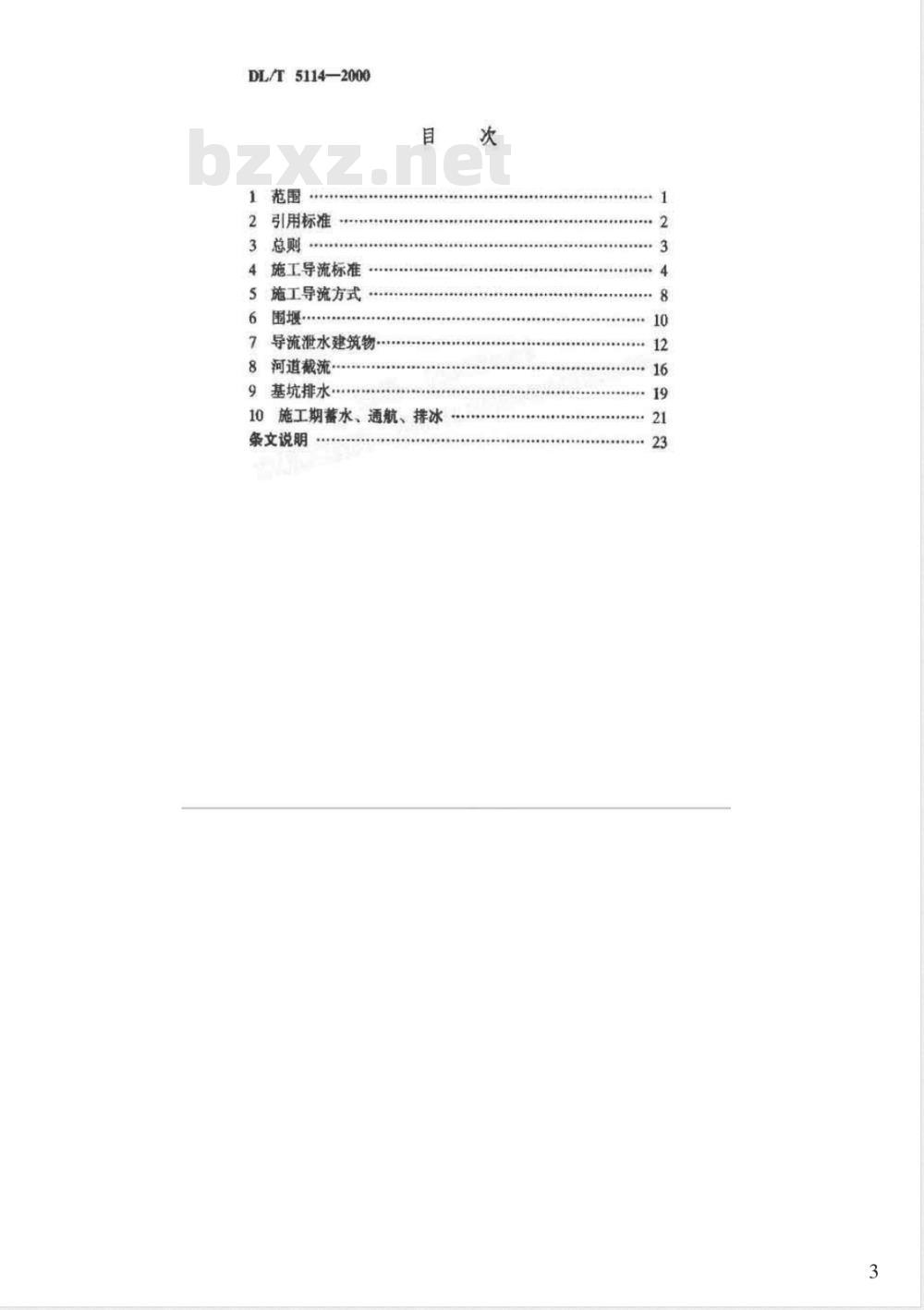

引用标准
施工导流标准
施工导流方式
导流泄水建筑物
河道截流
基坑排水
10施工期蓄水、通航、排冰
条文说明
00..0.....0....0.
...........
1范围
本标准给出了水电水利工程施工导流的设计导则，适用于大中型水电水利工程的预可行性研究、可行性研究（等同原初步设计）及招标阶段的施工导流设计工作。4
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DL/T5087-1999水电水利工程围堰设计导则SDI338-1989（试行）水利水电工程施工组织设计规范5
3.0.1施工导流设计是水电水利工程施工组织设计中的重要组成部分，它直接影响坝址、坝型选择、枢组布置及工程施工的总进度，为做好施工导流设计，特制定《水电水利工程施工导流设计导则》（以下简称“本导则)。3.0.2本导则中“施工导流标准”部分为强制性规定，其余均为推荐性标准。
施工导流设计的主要内容为：
导流标准及导流方式；
导流挡水及泄水建筑物设计；
3截流设计；
4各期度汛设计：
5基坑排水设计；
施工期通航、排冰及蓄水期对下游供水设计。6
3.0.4由于另有专项设计导则，故本导则中的围堰”部分仅从简列出。
4施工导流标准
1导流建筑物系指枢纽工程施工期所使用的临时性挡水和4.0.1
泄水建筑物。根据其保护对象、失事后果、使用年限和工程规模划分为巫～V级，具体按表4.0,1确定。表4.0.1导流建筑物级别划分
保护对象
有特殊要求
的工额永久建
II级水
久建筑物
、N级水
久建筑物免费标准bzxz.net
失事后果
清没重要城镇：工矿
企更、交通干线，或推
返工程总工期及第一台
（批）机组发电而造成重
大灾客和掘失
施设一般城镇、工矿企
业，茂影响工程总工期及
第一台（批）机组发电而
资成较大经济损失
滤没基坑，但对总工
期及第一台（批）机组
发电影响不大，经济摄
失鞍小
1、导流建筑物包括挡永和泄水建筑物，两者级别相间；2.表列指标均按导流阶段（分期）划分：使用
循援工程规模
15~500.1~1.0
3、有，无持殊要求的永久建筑物均系针对地工期需言，有待殊要求的】级永久建筑物察指范工期不允许过水的土损及其他有特殊要求的永久建筑物：4.使用年限系指导流建筑物每一导流阶段（分期）的工作年限，两个或两个以上施工阶段共用的导流建筑物，如分期导流一、二期共用的就同围境，其使用年限不能费加计算：
5.国垛工程规模一栏中，域高指挡水围限最大高度，库容指瑶前设计水位所拦番的水量，两者必须同时满足：
6.确定导流吸别的因家复杂。当按表4.0.1和下述各条规定新确定的级别不合理时，可根据工程具备条件和施工导流阶段的不同要求，经过充分论证，于以提高或降低。
4.0.2当导流建筑物根据表4.0.1指标分属不同级别时，应以其中最高级别为准。当列为Ⅲ级导流建筑物时，至少有两项指标符合要求。
4.0.3规模巨大且在国民经济中占有特殊地位的水电水利工程，其导流建筑物的级别和设计洪水标准，经充分论证后报上级批准。
4.0.4不同级别的导流建筑物，或同级导流建筑物的结构型式不同时，应分别确定洪水标准、堰顶超高值和结构设计安全系数。
4.0.5应根据不同的导流阶段（分期）按表4.0.1划分导流建筑物级别：同一导流阶段（分期）中的各导流建筑物的级别，应根据其不同作用划分；各导流建筑物的洪水标准必须相同，一般以主要挡水建筑物的洪水标准为准。4.0.6同一导流建筑物各部位所起作用不同时，其级别应根据其作用划分。
4.0.7一个枯水期将主体工程抢出水面的导流建筑物，其级别仍按表4.0.1确定，导流设计流量应按该枯水时段内与级别相适应的重现期标准选用。
4.0.8利用围堰挡水发电时，经过技术经济论证，围堰级别可以提高。
当导流建筑物与永久建筑物结合时，结合部分结构设计4.0.9
应采用永久建筑物级别设计标准，但导流设计级别和洪水标准按表4.0.1和表4.0.9规定执行，挡水建筑物与坝体结合时，应进行论证。
4.0.10当IV~V级导流建筑物地基地质条件非常复杂，或工程具有特殊要求必须采用新型结构，或失事后淹没重要厂矿、城镇时，其结构设计级别可以提高一级，但设计洪水标准不相应提高。
4.0.11导流建筑物设计洪水标准应根据建筑物的类型和级别，结合风险度综合分析，在表4.0.9规定的幅度内选择，使所选标8
导流建筑物类型
混凝土
表4.0.9导流建筑物洪水标准划分导流建筑物级别
洪水量现期
注：河流水文实测资料系列较短（小于20年），或工处于馨消中心区：采用新型朋堰结构型式：处于关键施工阶段，失事后可能导致严重后果；工程规模，投资和技术难度用上限值与下限值相差不大等情况下方可用上限值。准经济合理。
4.0.12当枢纽所在河段上游建有水库时，导流设计采用的洪水标准应考虑上游梯级水库的影响及调蓄作用。4.0.13围堰修筑期间各月的堆筑最低高程应以安全拦挡下月设计流量为准，计算各月设计流量的重现期标准可用围堰正常运用时的标准，经过论证也可适当降低。4.0.14过水固堰的挡水标准应结合水文特点、施工工期、挡水时段，经技术经济比较后，土石围墙在（520）年、混凝土围堰在（3～10）年范圃内选定。当水文系列大于30年时，也可根据实测流量资料分析选用。
4.0.15按表4.0.1确定过水围堰级别，该表中的各项指标系以过水围堰挡水期情况作为衡最依据。4.0.16根据过水围堰的级别和表4.0.9选定围堰过水时的设计洪水标准。当水文资料大于30年时，也可按实测典型年资料分析并通过水力学计算或水工模型试验选用。4.0.17截流时段应根据河流水文特征、气候条件、围堰施工及通航等因素综合分析选定，宜安排在汛后枯水时段退水期，严察地区尽避开河道流冰和封冻期。4.0.18截流标准可采用截流时段重现期（5~10）年的月或句平均流量，也可用其他方法分析确定。当坝体筑高到不需围堰保护时，其临时度汛洪水标准4.0.19
应根据坝型及坝前拦洪库容按表4.0.19规定执行。表4.0.19坝体施工临时脏汛洪水标准花
大坝类型
土石坝
混凝土坝
洪水惠现期
导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体初期度汛洪水标准应在分析坝体施工和运行要求后按表4.0.20规定执行，汛前项体上升高度应满足拦洪要求，椎幕灌浆及接缝灌浆高程应能满足蓄水要求。表4.0.20导流泄水建筑物封堵后坝体初期度汛洪水标准大坝级别
大坝类型
混晟土坝
土石坝
200~100
500-200
500200
1000~500
洪水惠现期
200~100
200-100
500200
100~50
100~50
200-100
导流泄水建筑物的封堵时间应在满足水库拦洪蓄水要求前提下，根据施工总进度确定。封堵下闸的设计流量可用封堵时段（5～10）年重现期的月或旬平均流，或按实测水文统计资料分析确定。
封堵工程施工阶段的导流设计标准，可根据工程重要性、失事后果等因素在该时段（5~20）年重现期范围内选定。4.0.22水库初期蓄水保证率根据发电、激溉、通航、供水等要求和大坝安全超高等因素分析确定，保证率可为75%~85%。10
5施工导流方式
5.0.1施工导流方式，应根据地形、地质条件、水文特性、流冰、枢纽布置以及航运等要求绘合比较选定。5.0.2断流国堰导流方式。当采用隧洞导流时，应考虑与永久泄洪、引水、尾水洞结合的可能性：当采用明渠导流时，明梁通过混凝土坝的底孔或明渠通过土石坝的泄水孔，宜在施工初期与明渠一并建成，以免后期重建。5.0.3分期围堰导流方式。宜减少分期数，并根据束窄河槽的地形、地质、枢纽布置及争取提前发电等综合条件确定纵向围堰位置。
5.0.4分期围堰导流方式的各分期布置，需考虑束窄河槽的地形、地质条件、枢纽布置及导流期间综合利用要求等各因素确定，有条件时，可将发电站布置在第一期围堰围护范围内，以使三期围堰形成后：即可提前发电受益。5.0.5土石坝型的围堰工程，除混凝土面板堆石坝外，上游围堰尽可能与坝体相结合，采取以坝体拦挡第一个汛期洪水的导流方式。
一般情况下，不宜采取土石坝体过水度汛的导流方式。5.0.6
只在洪水流量过大、历时又较短，且对导流泄水建筑物和围堰规模要求很大时，才采取围堰和土石坝体经过保护过水度汛的导流方式。
5.0.7混凝土面板堆石坝可提前拦洪度汛。当未浇筑混凝土面板之前，对上游坝坡采取碾压砂浆或喷混凝土、水泥砂浆等固坡措施后即可临时挡水度汛：对坝体预留部位及坝坡采取防护措施后，可用坝体过流度汛，此时可降低导流设施规模。5.0.8混凝土坝型中的导流方式，无论断流围堰或分期围堰，均可考虑利用坝体临时断面或预留底孔、梳齿、缺口等与其他导11
